학습 목표
태극기를 정확히 그리는 방법 알아보기.


인터넷에는 규격에 맞지 않는 태극기 그림이 많습니다.

그 중 캐드로 그려진 틀린 태극기 그림을 쉽게 보실 수 있습니다.

잘못된 태극기를 바로 잡기 위하여 캐드로 최대한 정확하게 그리는 법을 알려드립니다.

(본인이 직접 연구하여 그린 태극기 입니다. 다른 방법이 있으시면 공유바랍니다~)

관련글: 일러스트레이터 태극기: http://simulz.com/125

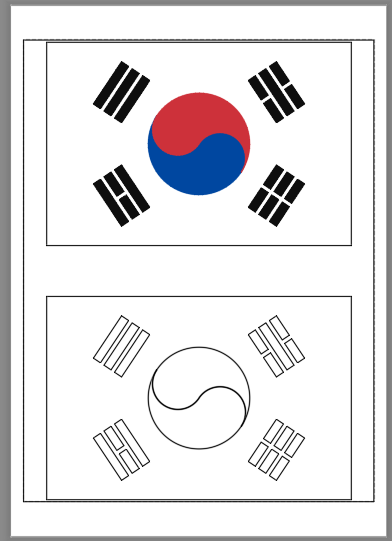

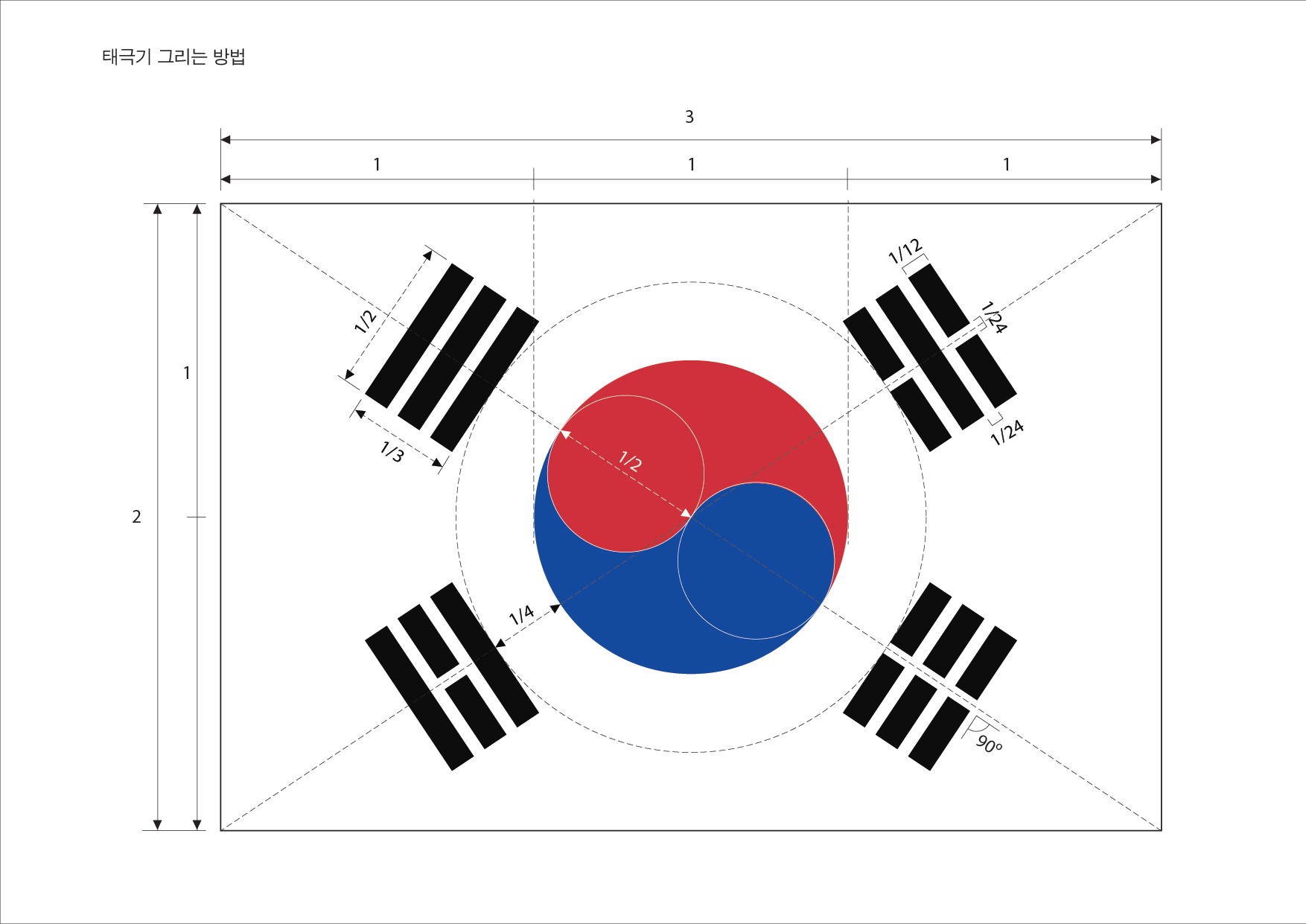

완성된 태극기 캐드 도면입니다.

포맷: AutoCAD 2007

태극기.dwg


태극기_2000.dwg포맷: AutoCAD 2000



캐드는 백터 이미지 이므로 크기와 폴리곤 설정을 하여 부드러운 경계로 출력할 수 있습니다.


오토캐드로 태극기 정교하게 그리기

소수점을 사용하지 않기 위해, 태극기의 세로길이96의 배수를 사용합니다.

설명에서는 세로 960, 가로 1440으로 선택했습니다.

태극기의 가로:세로 비율은 3:2 입니다.

OSNAP의 수직 연장선 등의 옵션을 켜놓으면 쉽고 빠르게 그릴 수 있습니다.

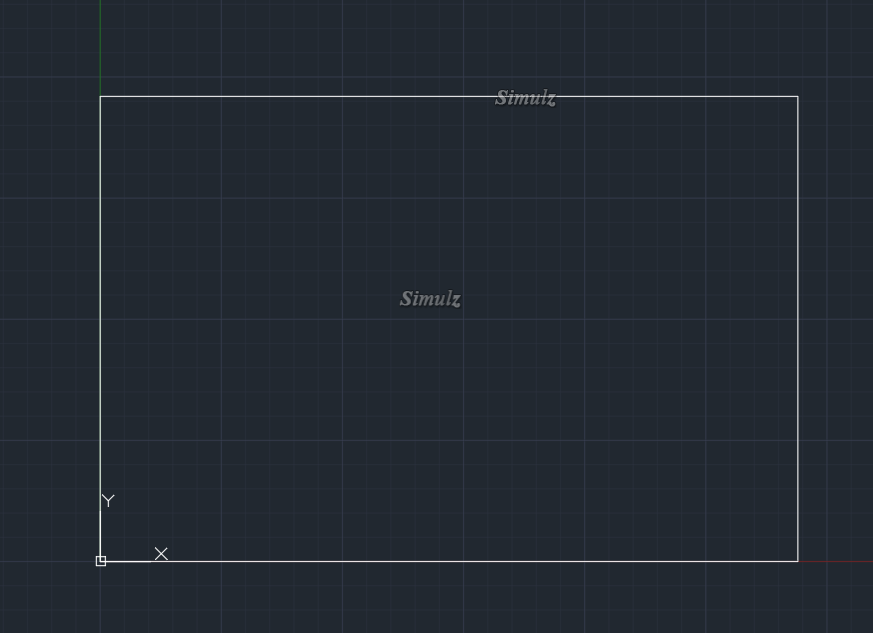

0,0 원점을 기준으로 1440,960 의 직사각형을 그립니다.
명령: REC
시작점: 0,0
끝점: 1440,960

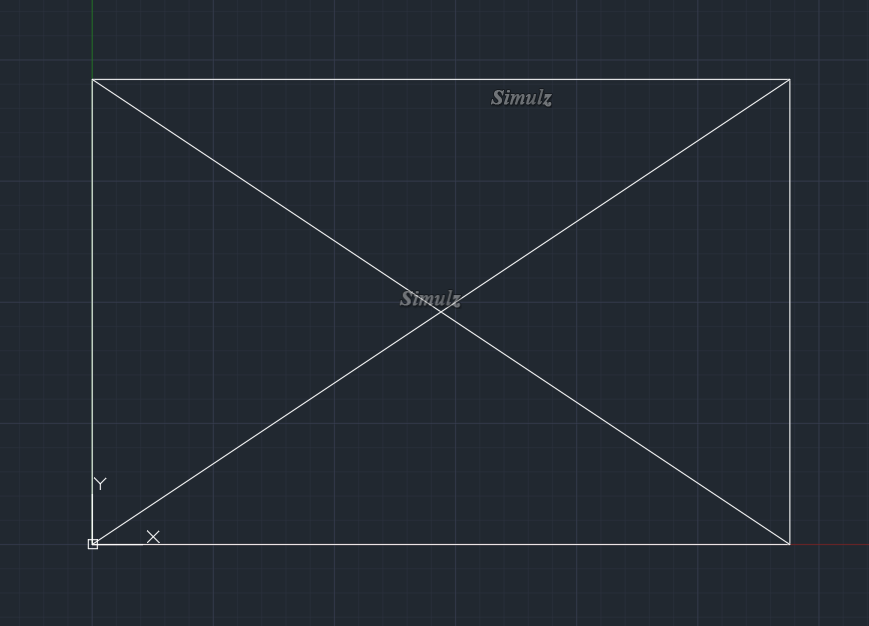

내부에 대각선을 그립니다.
명령: L
시작점: 직사각형 귀퉁이
끝점: 직사각형 반대쪽 귀퉁이
명령: 엔터(최근 사용한 명령이 입력됨)
위 순서 반복

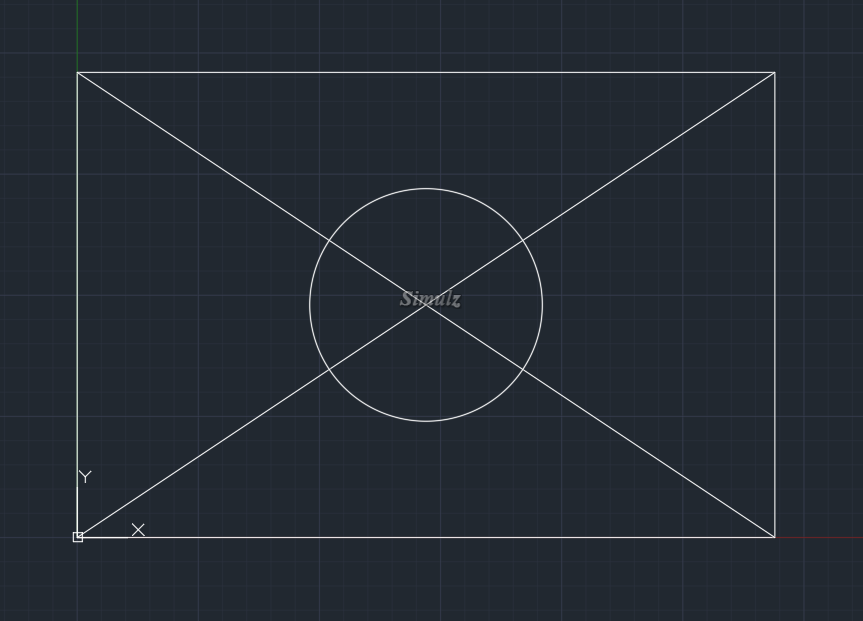

대각선의 교차점을 중심으로 반지름 240인 원을 그립니다.
반지름세로/4 입니다.
명령: C
중심점: 두 대각선의 교차점
반지름: 240

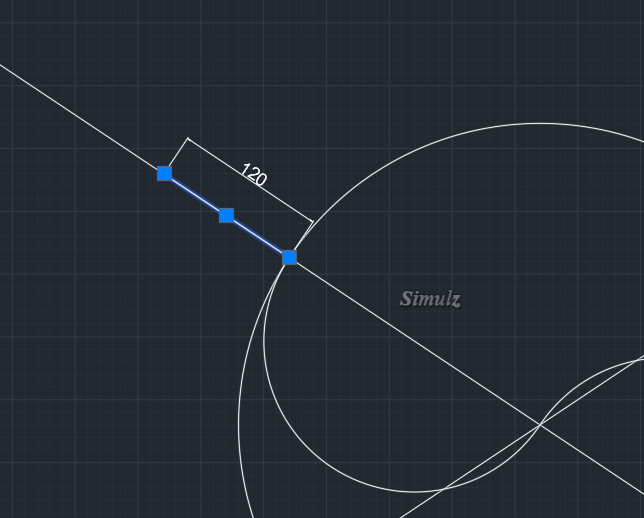

네 괘의 위치를 정하기 위한 기준선 한개를 그립니다.
원과 괘의 간격세로/8 입니다.
명령: L
시작점: 원과 대각선의 교차점
끝점: 직사각형 끝점
끝점을 클릭하기 전에 길이 120을 입력 후 엔터를 누릅니다.

아래 그림의 시작점에 붙어있는 굵게 보이는 선입니다.



내부에 사각형을 그리기 위해 기준선의 끝을 기준으로
Shift 키를 누른채 수평, 수직으로 직선을 그립니다.

명령: L
시작점: 기준선의 끝
끝점: 반대쪽 대각선으로 수평 또는 수직 이동

왼쪽 기준점에서 시작하여
오른쪽 대각선으로 Shift키를 누르면서 포인터를 이동하면 자동으로 다른 대각선과의 교차점에 스냅됩니다.
반복하여 사각형을 그립니다.

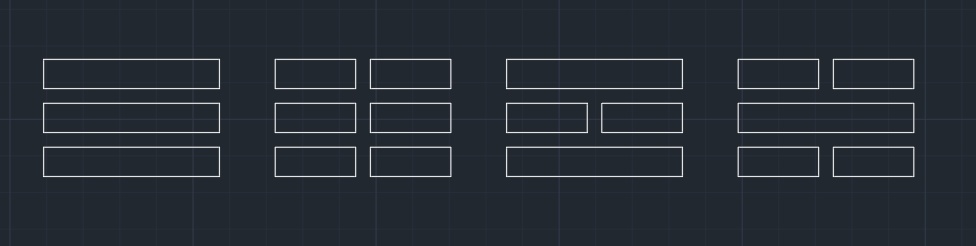

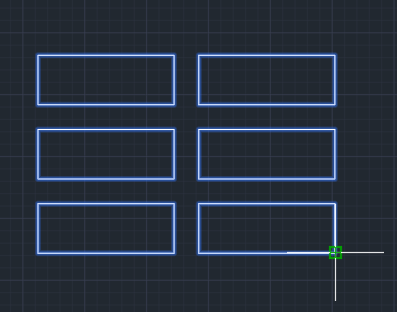

태극기 외부 빈 공간에 건곤감이 네 괘를 그립니다.

명령: REC

치수: 아래 그림을 눌러 원본 크기를 보면서 참고하세요.
괘의 높이세로/6 입니다.
괘의 너비세로/4 입니다.
사각형 끼리의 간격세로/48 입니다.
각 사각형의 높이세로/24 입니다.
작은 사각형의 너비세로*11/96 입니다.
큰 사각형의 너비세로/4 입니다.

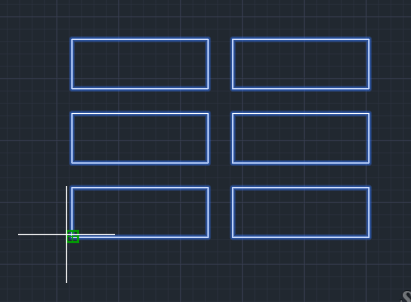

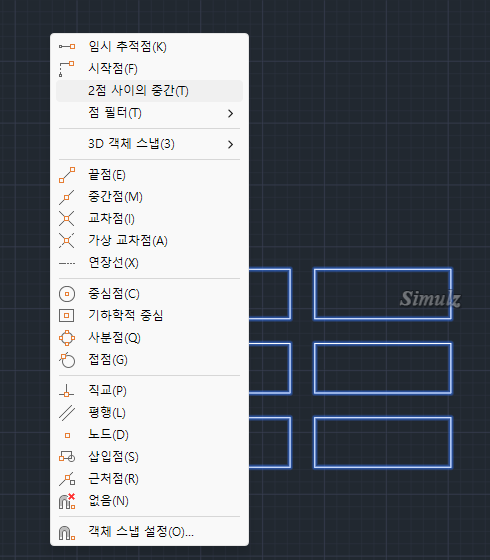

괘의 밑변 중심(아래 그림의 빨간 화살표)을 기준으로 회전하기 위해,
중앙에 수직으로 기준선을 그려줍니다.
괘의 밑변에 수평으로 기준선을 그려줍니다.

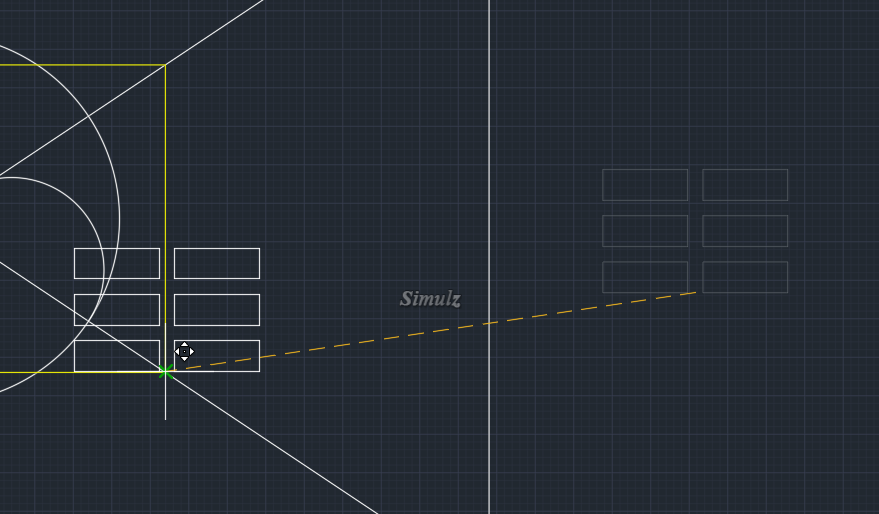

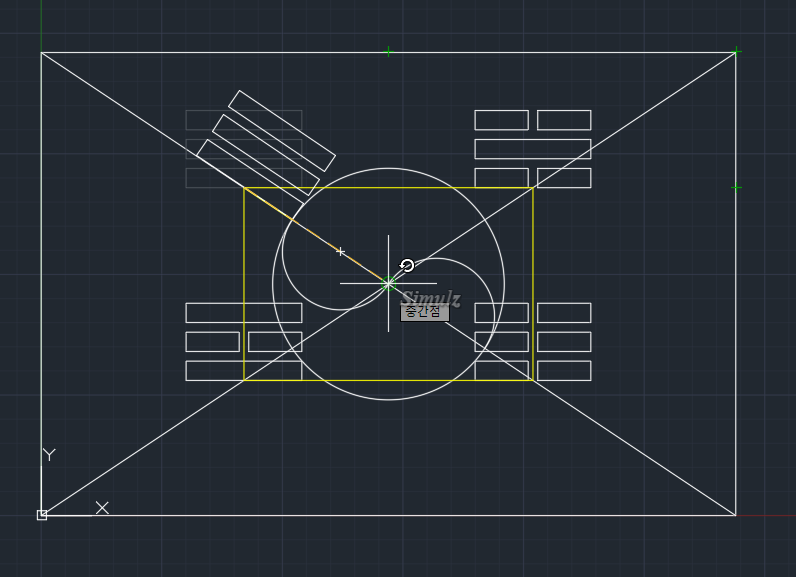

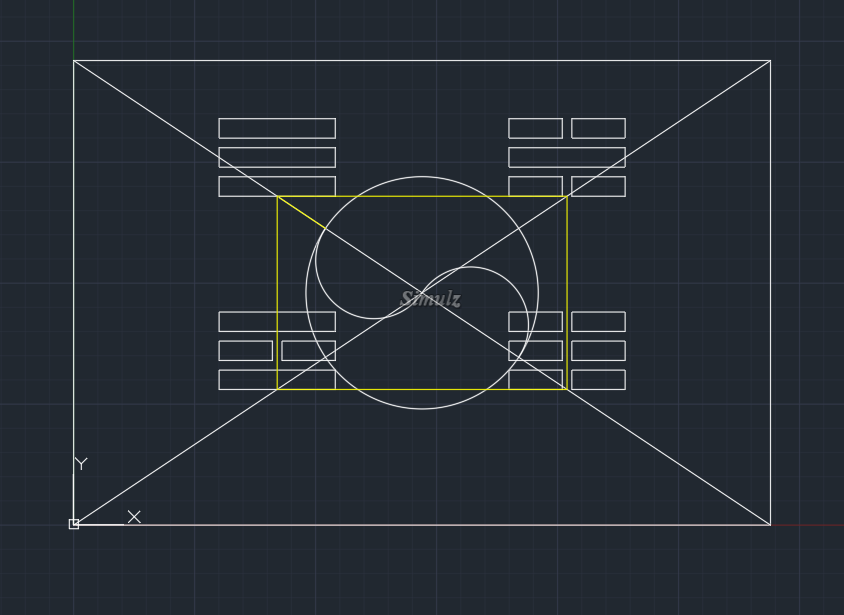

각 괘를 내부 사각형의 모퉁이로 이동합니다.
명령: M
기준점: 괘의 중앙 하단의 기준점
이동점: 내부 기준 사각형의 모퉁이. 아래 그림 참고

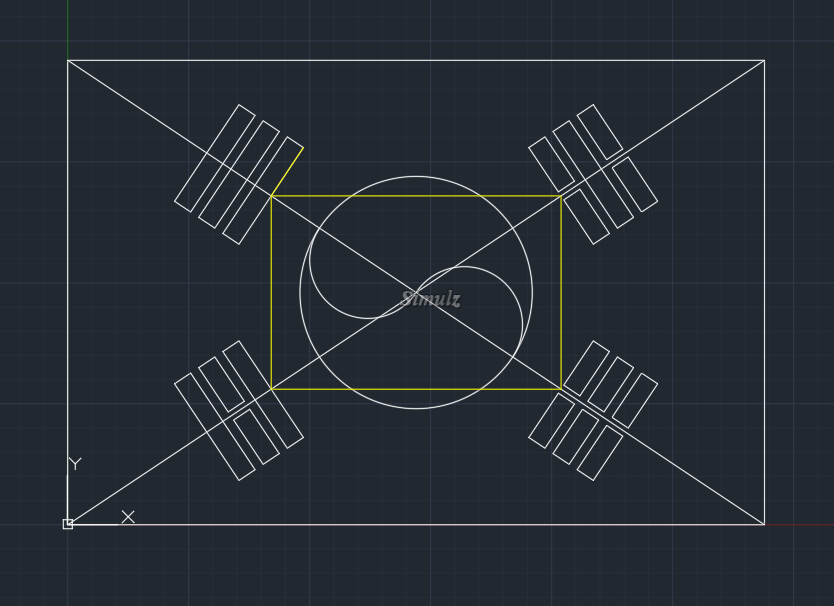

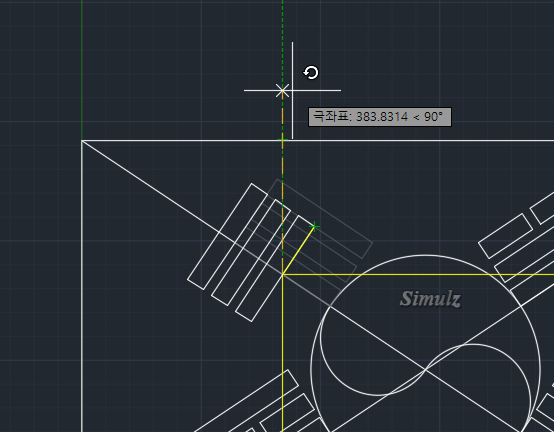

괘를 선택후 포인터를 대각선에 맞춰 회전합니다.

명령: ROTATE
기준점: 괘의 중앙 하단의 기준점
회전각: 대각선의 끝점으로 포인터를 이동하면 아래 그림과 같이 대각선과 평행하게 스냅됩니다.

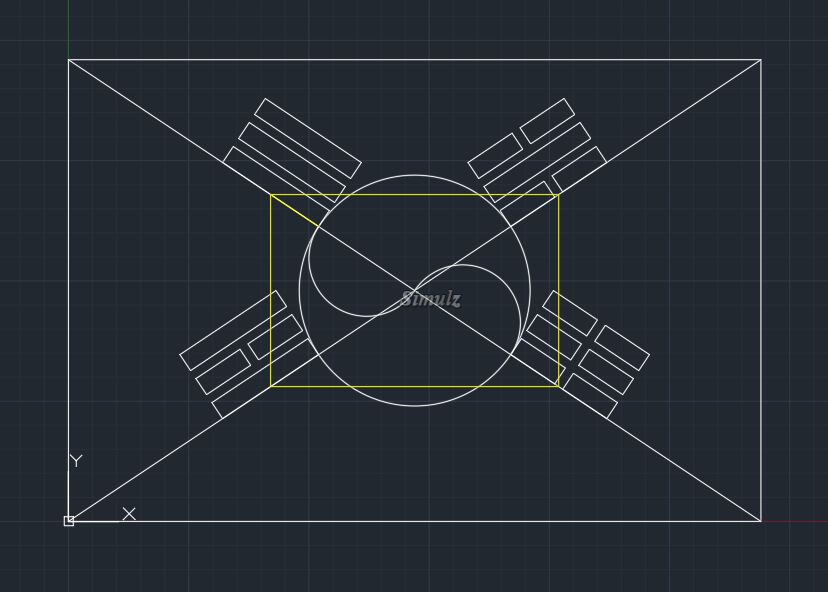

회전 후, 다시 위 그림의 노란 표시 처럼 각 괘의 기준점을 기준으로 회전을 하다보면 내부 사각형의 수직 연장선에 스냅이 됩니다.

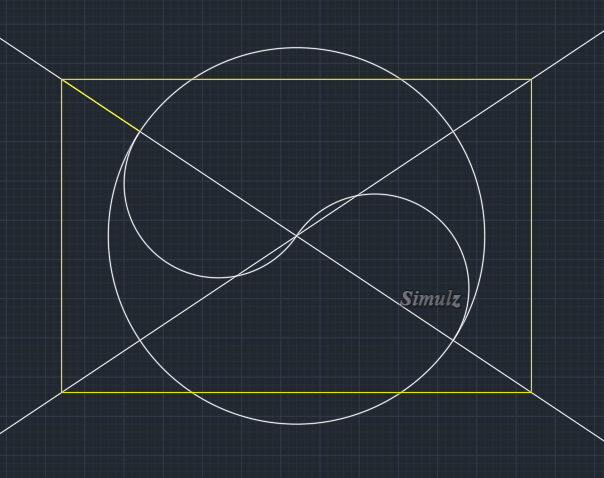

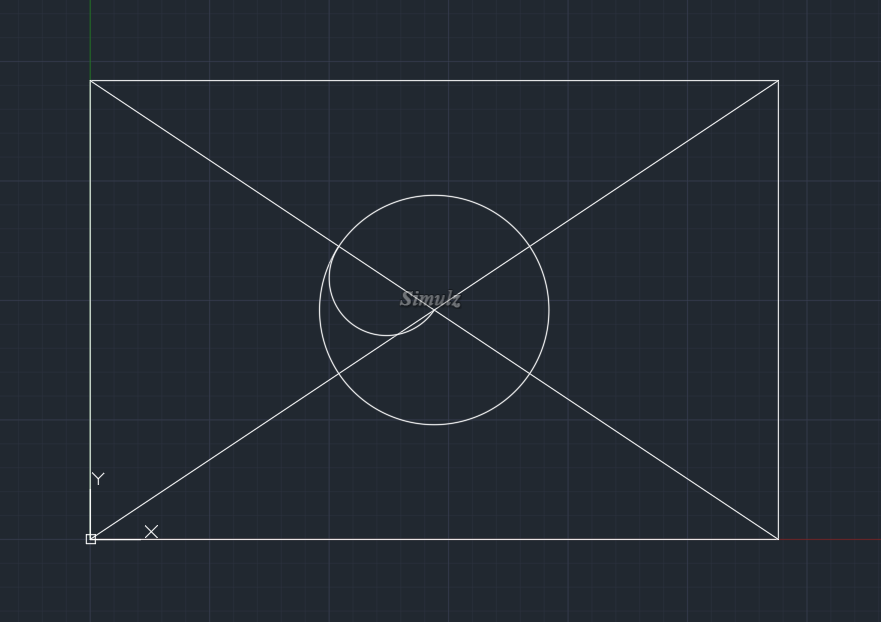

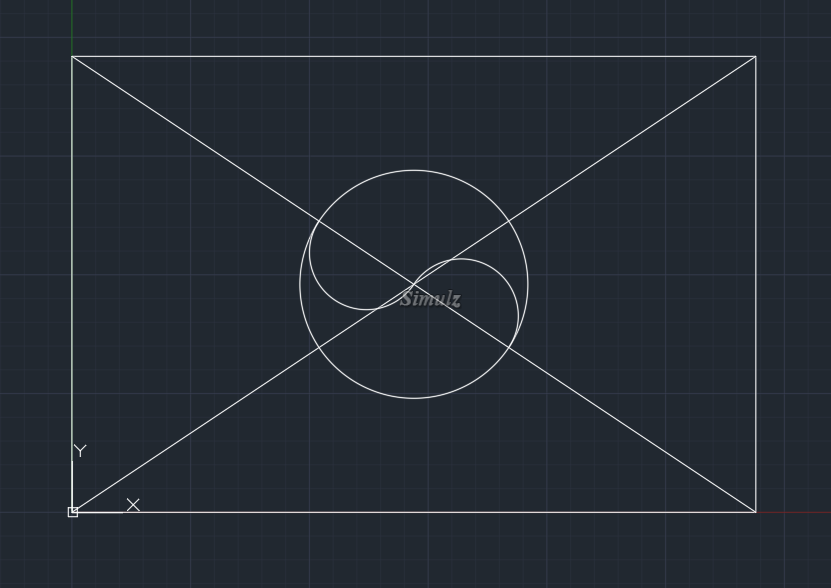

원의 중심점을 시작으로 원과 대각선의 교차점을 끝으로 호를 그립니다.
명령: ARC
시작점: 원과 대각선의 교차점
옵션: E
끝점: 원의 중심점
옵션:A
각도: 180

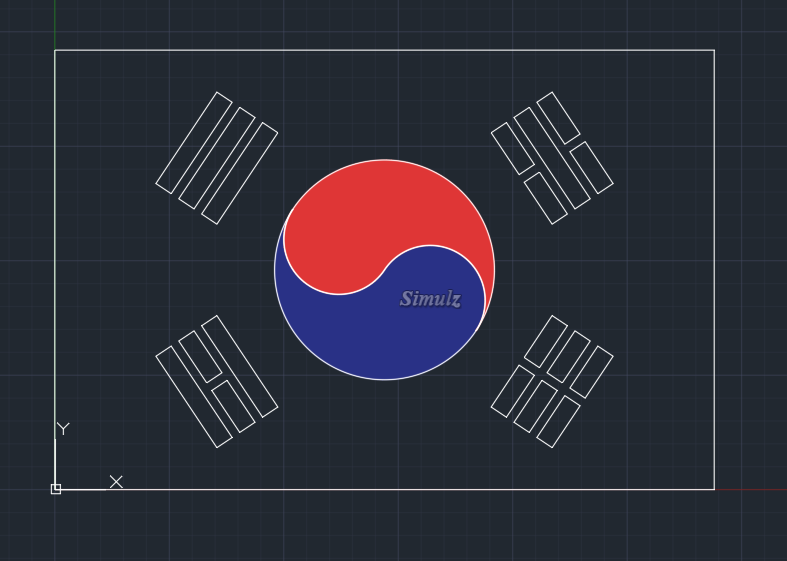

태극 색상 RGB 값은 CMYK를 기준으로
빨강: 223,54,54
파랑: 41,49,134

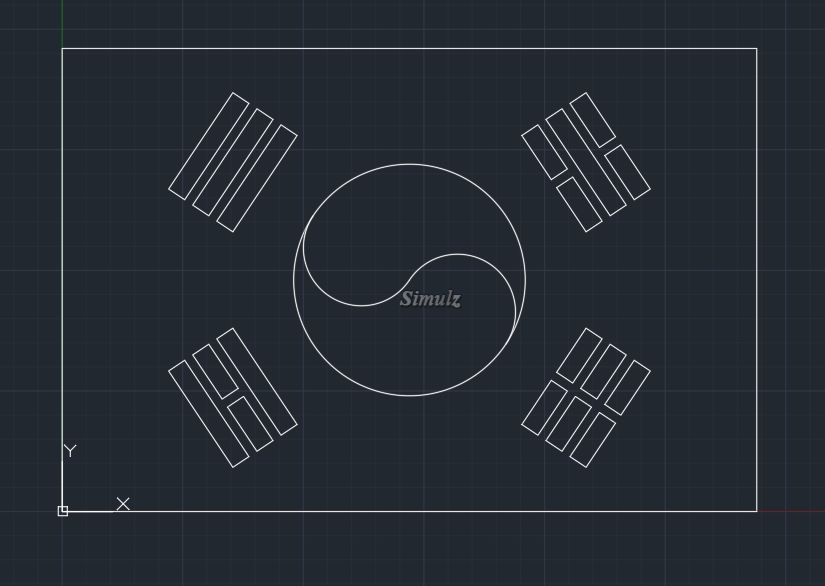

사용된 모든 기준선을 삭제하면 태극기가 완성됩니다.


태극기 크기는 아래 표준을 참고하고, 3:2 비율만 일정하면 크기는 자유롭습니다.

호수

깃면의 표준규격
(길이 × 너비)

비 고

특호

540cm 이상 × 360cm 이상

<용도별 권장규격>

⇒건물게양대용
    - 특호, 1호∼7호
⇒가 정 용
    - 7호 또는 8호
⇒차 량 용
    - 9호 또는 10호

1호

450cm × 300cm

2호

306cm × 204cm

3호

270cm × 180cm

4호

225cm × 150cm

5호

180cm × 120cm

6호

153cm × 102cm

7호

135cm × 90cm

8호

90cm × 60cm

9호

45cm × 30cm

10호

27cm × 18cm
