RD6006 파워서플라이의 실제 출력 전압, 전류 값을 알아 본다.

테스터기 모델은 UT181A 이며, V, A모드에서만 측정하였다.
6V, 60V 오차율은 0.025%+5digits
10A 오차율은 0.5%+10digits

전압 측정

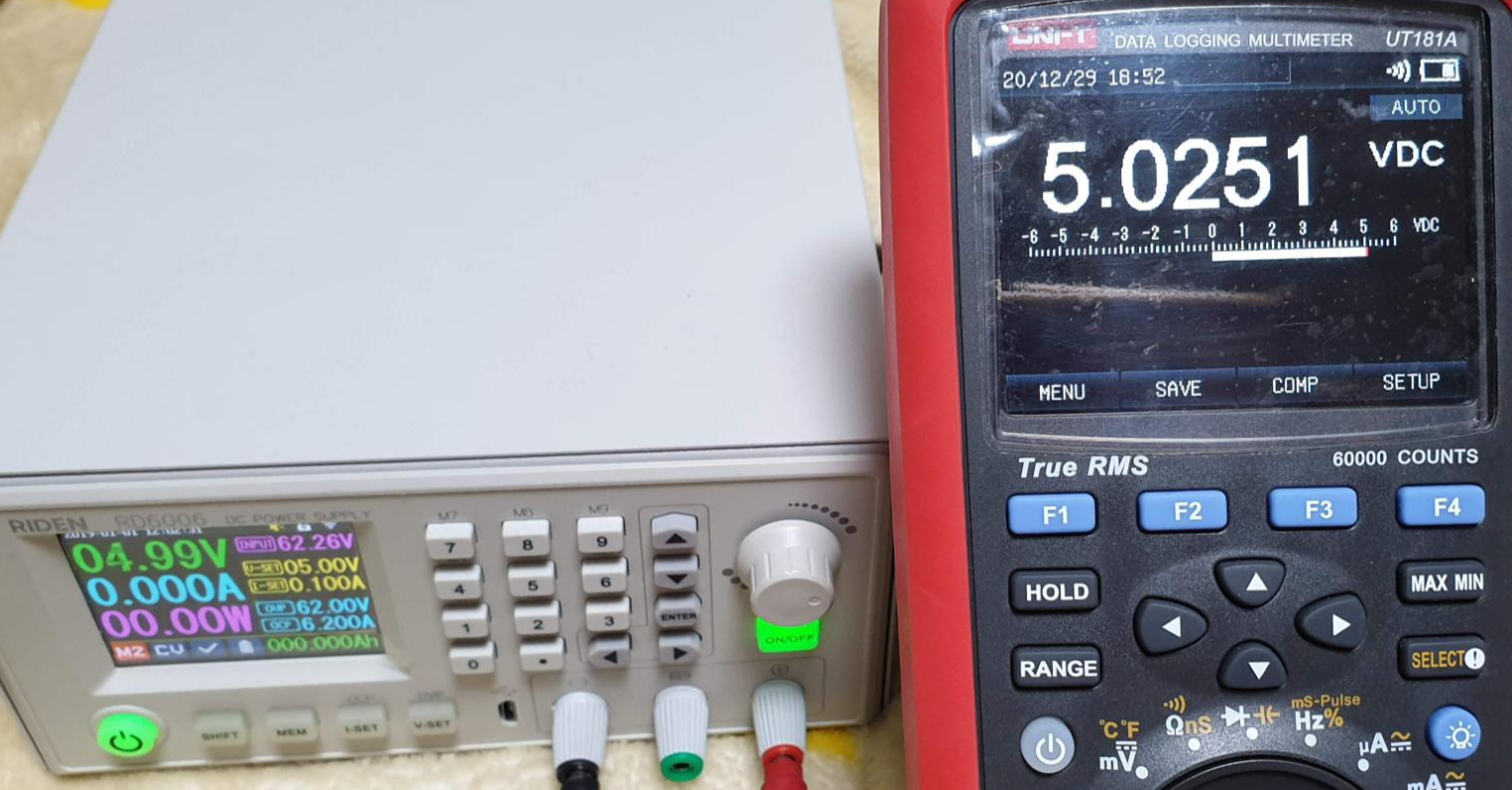

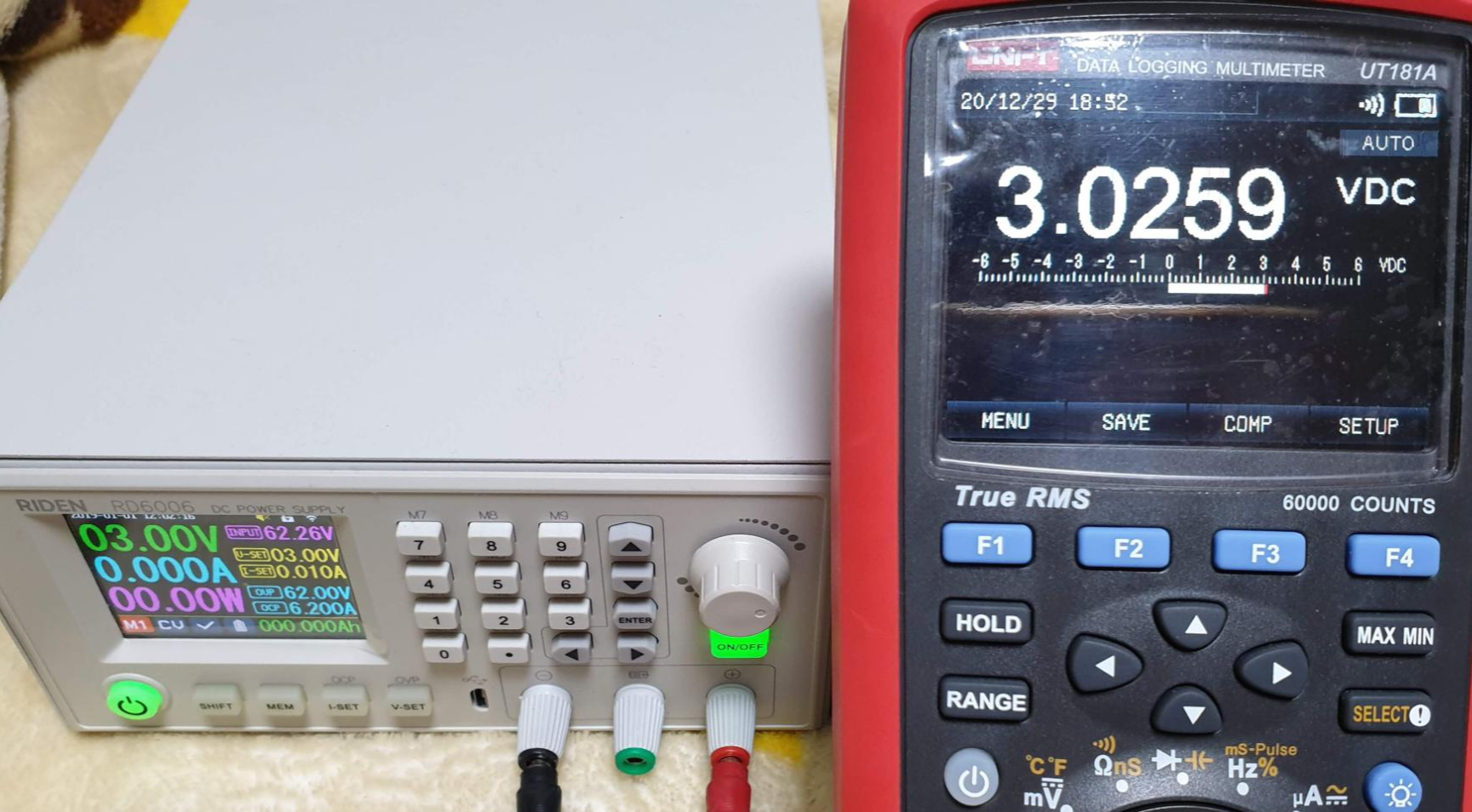

전압 측정 결과

RD6006 설정값 RD6006 표시값 UT181A 측정값
3.00  3.00 3.0259
5.00 4.99 5.0251

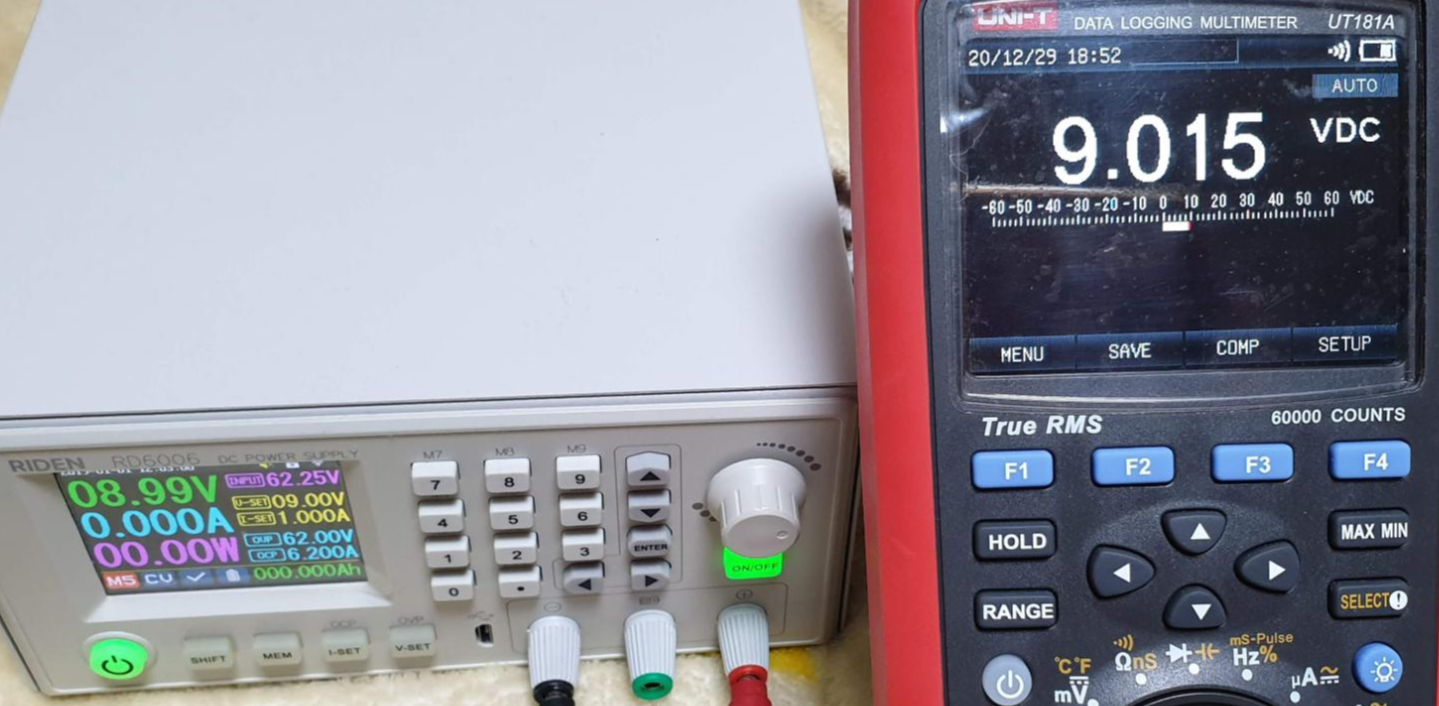

9.00 8.99 9.015

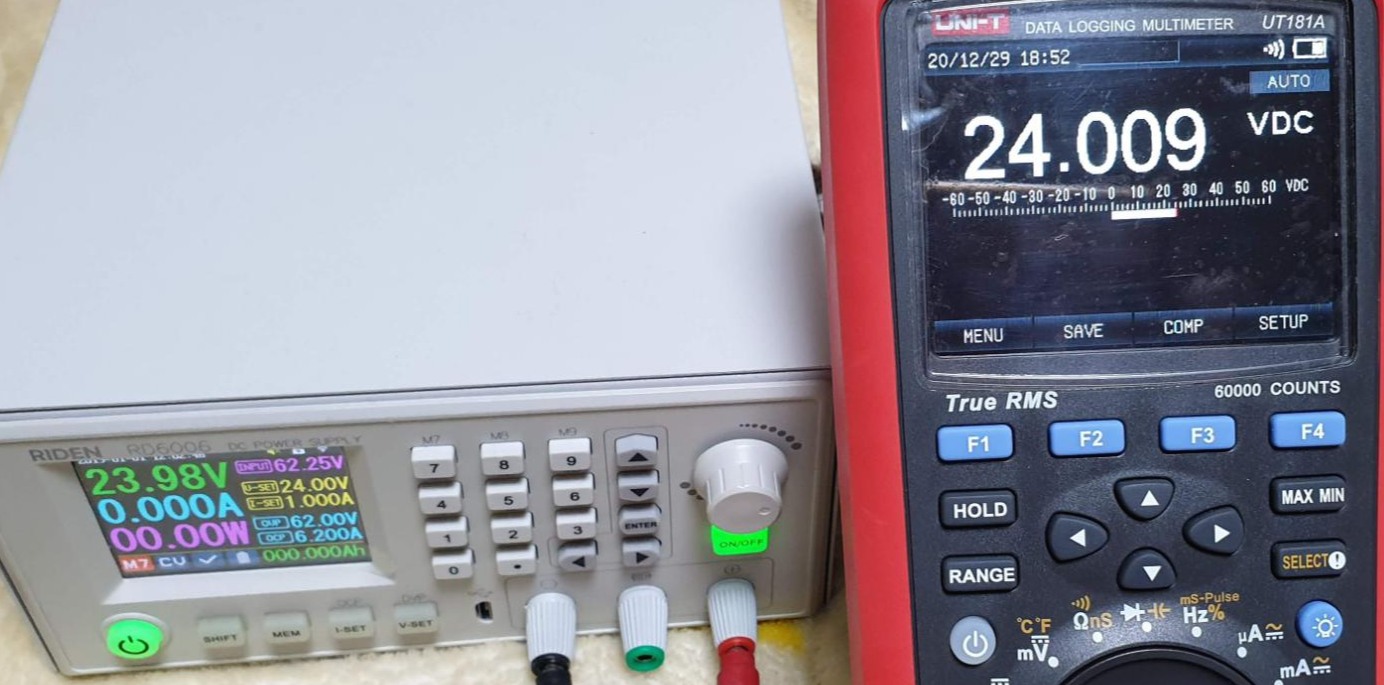

24.00 23.98 24.009

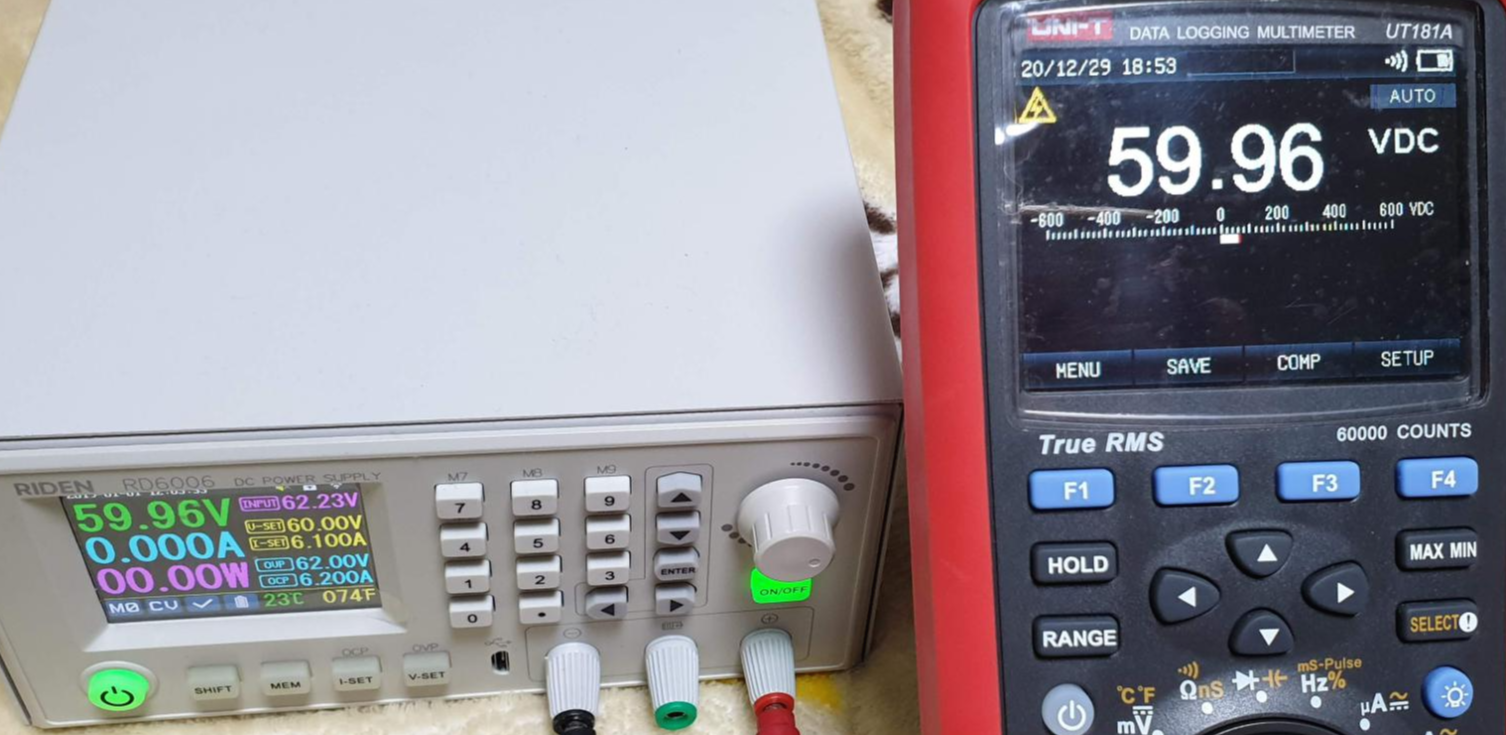

60.00 59.96 59.96



전류 측정

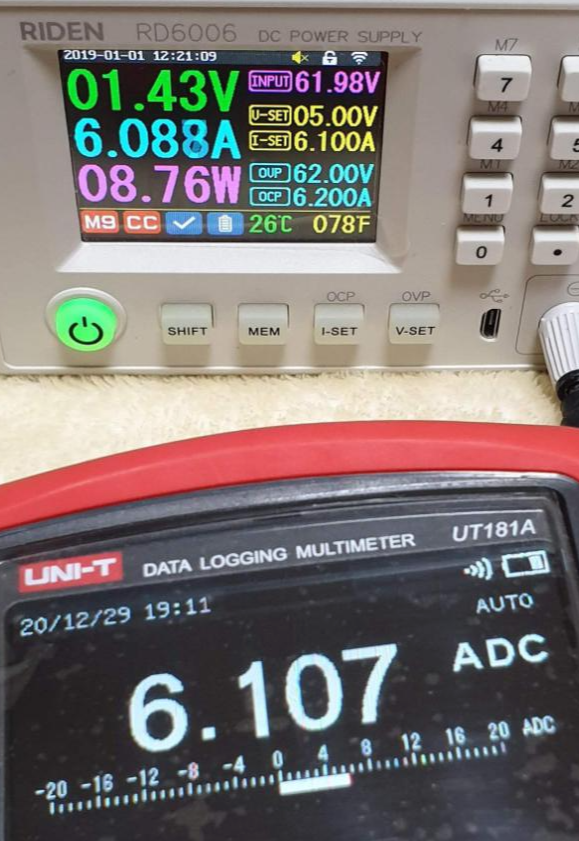

전류 측정 결과

RD6006 설정값 RD6006 표시값 UT181A 측정값

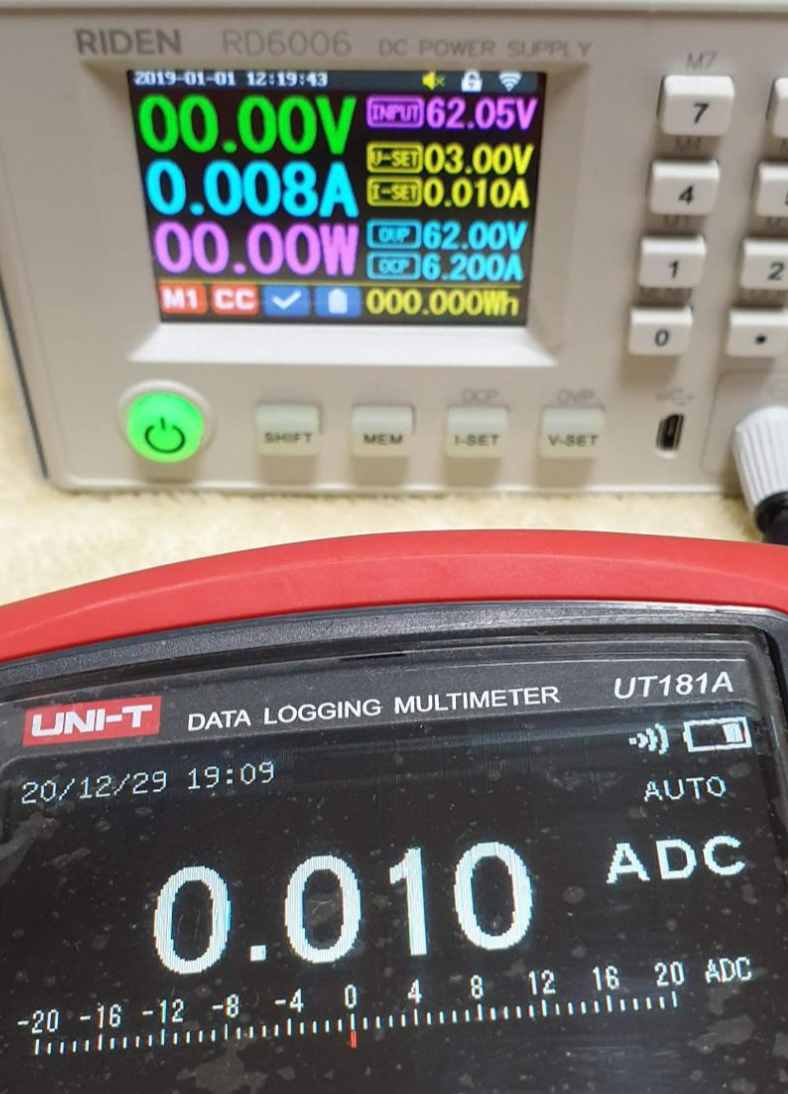

0.010  0.008 0.010

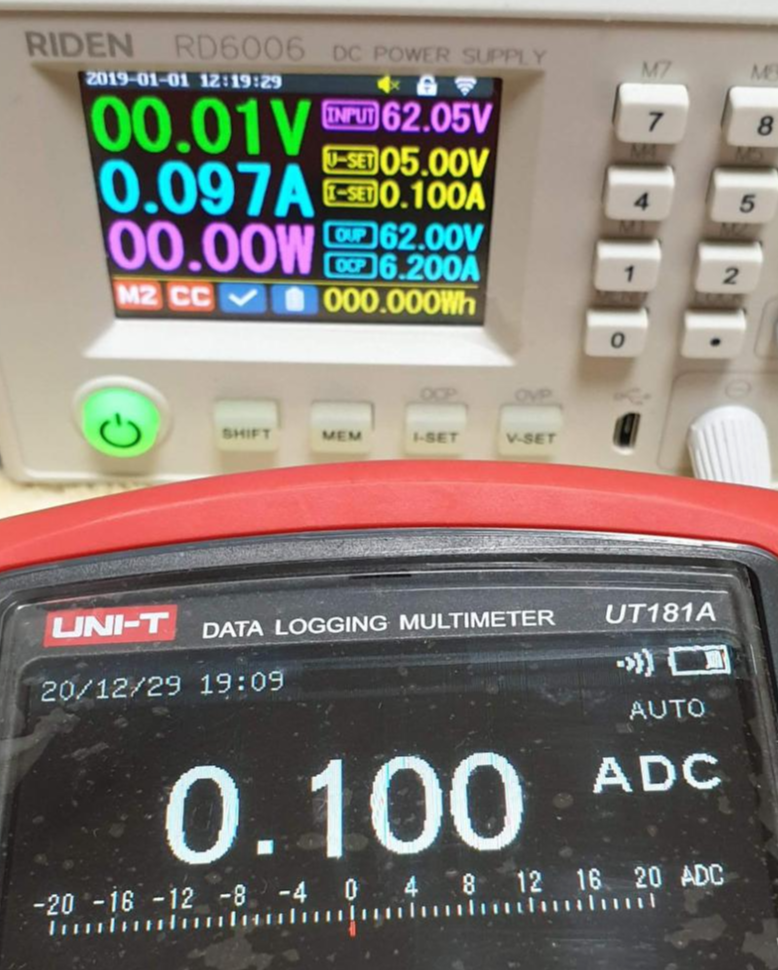

0.100 0.097 0.100

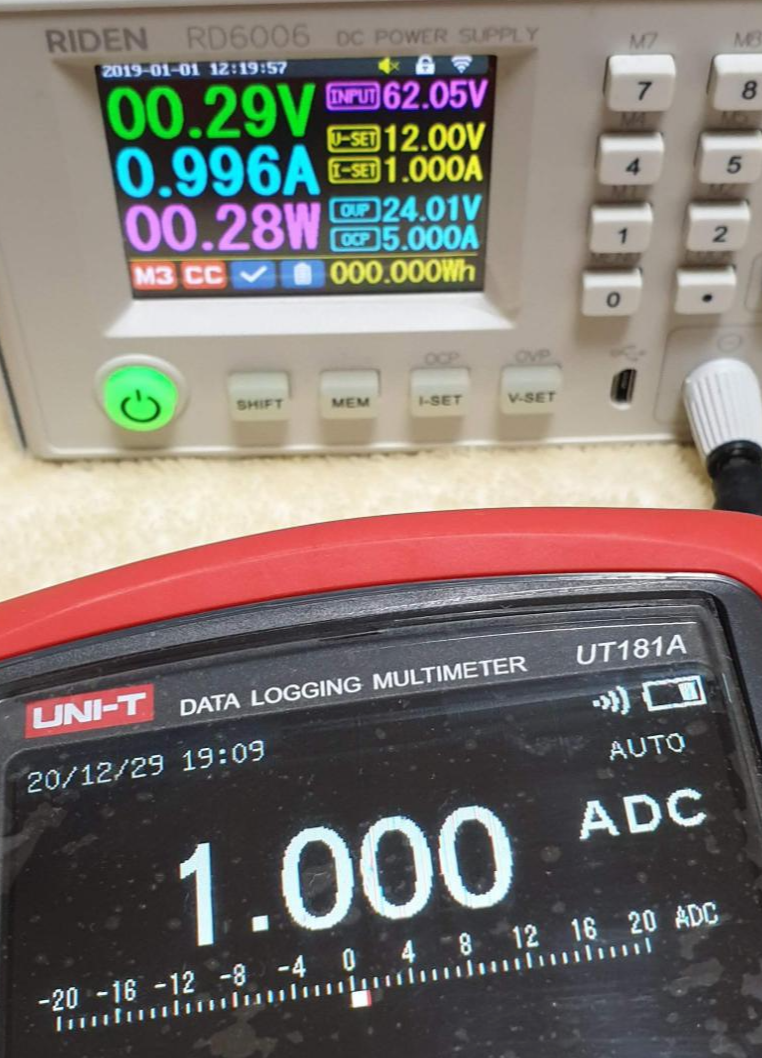

1.000 0.996 1.000
6.100 6.088 6.107

설정값과 측정값이 같다는 것을 알 수 있다.
그런데 RD6006 표시값은 차이가 있다.

실제 사용시 설정값만 확인하면 될 것 같다.



로우밸 테스트

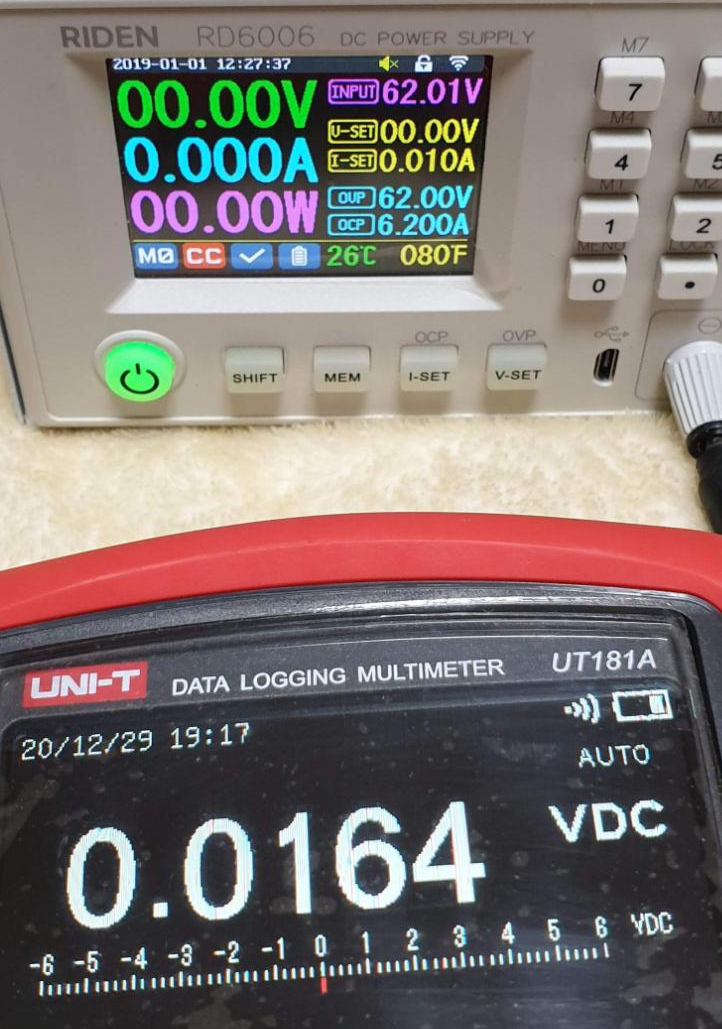

0.00V 설정시 0V가 나와야 정상이지만 출력값은 0.0164VDC로 측정 된다.

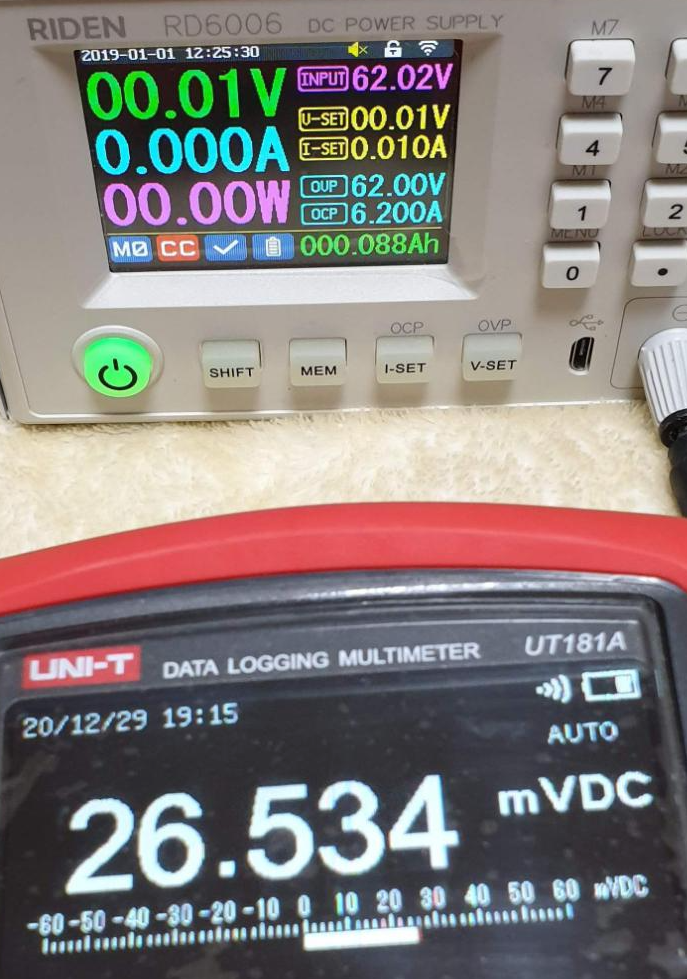

0.01V 설정에도 출력값은 0.00V 보다 0.01V 높은 0.026534VDC로 측정 된다.

즉, 오프셋 값이 약 0.0165V 만큼 더 높게 출력된다고 볼 수 있다.

RD6006 모델은 저가형 파워서플라이이므로 mV 단위의 정밀 센서 회로에서 사용은 부적합하다. 이 때는 소스미터 제품을 사용해야 한다.
