(RC) SCANIA R470 모터를 브러시리스로 교체

지금껏 여러 턴수의 브러시드 모터로 실험을 하여 좋은 정보를 얻었다. (카테고리 관련 게시물 참고) 이번에는 브러시리스 모터로 실험을 하기로 하였다. 어떤 브러시리스 모터를 사용해야 할지 기준이 없어서 일단 17.5T를 사용하기로 했다. 문제는 제조사마다 턴수별 RPM이 다르다는 것이었다. 가능한 낮은 RPM을 사용해야 한다. 3단에서 8km/h 이상이면 되는데 매우 낮은 RPM의 브러시리스 모터를 찾기가 쉽지 않았다. 기어 변속시 정확히 물리지 않으면 톱니가 갈려버릴 수도 있다. 또, ABS 설정이 없으면 차체가 무겁기 때문에 급제동을 했을 때 구동계에 충격이 크다. 구입 목록 모터: 듀얼스카이 XM540TF-17.5D Direct Series Stock Spec for Touring Car - 17...

취미/RC 2011. 5. 14. 18:04

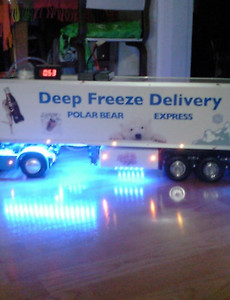

(RC) 트레일러 프레임에 LED 추가

알루미늄 프레임에 전동 드릴로 구멍을 뚫고 3mm LED 4개씩 8개를 박고 하단 보관함에도 2개씩 4개를 박았다. 전면 상단에도 3개를 박았다. 점등 모드는 주행시 켜짐 - 끔 - 2단 라이트시 켜짐을 3단 토글 스위치로 선택할 수 있다. 전원은 연축전지 12V를 사용하고 각각 저항 680옴을 연결했다.

취미/RC 2011. 5. 10. 16:38

(RC) 타미야, 2011년 신제품 - MAERSK 트레일러

2011년, 타미야에서 신제품이 발표되었다. 1/14 RC 트랙터용 트레일러의 새로운 모델, MAERSK 트레일러, 컨테이너 셋트 실물과 같은 표현력 가격은 자그마치........ 764,400원!!! 이번 모델은 외장 튜닝 할만한 곳이 거의 없을 것 같다. 40만원대인 3축 리퍼 냉동 트레일러로 만족해야겠다. - 카테고리의 다른 글 참고

취미/RC 2011. 4. 11. 22:50

(RC) R470 오랜만에 산책

쉬는 날. R470 + 3축 리퍼를 끌고 30분씩 산책했다. 1. 첫번째 산책 100턴 모터 2 두번째 산책 50턴 모터로 교체 트레일러 위에 전선있는 박스가 전류계. 총 무게 3.9 + 8.6 = 12.5KG 그 동안 80T, 100T 모터를 사용했다. 50T 모터+9T 피니언으로 바꾼 후 30분간 주행해보았다. 순간전류는 20A 이상 흘렀고 2단에서는 2~3A 측정됐고, 속도는 빠른 걸음, 3단에서는 가볍게 뛰는 속도 자전거도로 나들목 오르막도 2단에서 힘차게 올라갔다. 3단으로도 천천히 올라갈 정도의 파워~乃 (100T달았을 땐 1단에서 겔겔겔) 주행시간은 짧아졌지만 속도와 힘이 넘친다. (모터 성능: 공회전시 7.4v에서 0.6~0.7A 전류 소모) 결론...고턴수 모터는 느릴 뿐만 아니라 힘도 ..

취미/RC 2011. 3. 6. 14:38

(RC) 타미야 스카니아 R470에 100T 모터 + 20T, 15T 피니언 조합

80턴 모터 장착 글 2010/05/01 - [취미/RC] - (RC) 타미야 스카니아 R470 소비전류 측정 결과 이번엔 100턴 모터로 교체하였다. 락크라울링 차량에나 사용하는 모터를 트랙터에 장착한것이다. 속도가 느려질까봐 고턴수 모터 장착을 망설이는 사람들이 많은데, 저턴수 모터의 손실을 생각치 못하기 때문이다. 지금 껏 쓰던 80T+9T는 1단으로 80kg정도를 끌고갈 수 있으며 3축 리퍼 장착시 빠른 걸음 속도가 나왔었다. 조금 더 속도를 내기위해 피니언만 바꾸려 했으나 100T 모터의 성능이 궁금해서 둘다 바꿨다. 피니언 기어는 20T를 끼웠다. 기어박스 모터 고정 홈을 보니 25T도 가능할 것 같다. 결과는 80T+9T 보다 더 빨라졌다. 힘은 약해졌다. 15T가 적당할 것 같다. 7.4V..

취미/RC 2010. 7. 2. 11:41

(RC) 타미야 3단 변속기 기어비 계산

변속기 출력측이 1바퀴 회전하려면 1단일 때 44T : 13T = 3.384615384615385 : 1 36T : 10T = 3.6 : 1 13T와 36T의 회전 속도는 같으므로 두 값을 곱한다. 3.384615384615385 * 3.6 = 12.18461538461538 12.18461538461538 : 1 2단일 때 37T : 20T = 1.85 : 1 36T : 10T = 3.6 : 1 1.85 * 3.6 = 6.66 6.66 : 1 3단일 때 30T : 27T = 1.111111111111111 : 1 36T : 10T = 3.6 : 1 1.111111111111111 * 3.6 = 4 4 : 1 차동 기어비 40 / 15 = 2.666666666666667 2.666666666666667 ..

취미/RC 2010. 6. 29. 22:49

(RC)에 현대오토콤 BN-1 블랙박스 설치

RC카에 블랙박스를 달아보았다. 최대한 저렴한 걸로 하려했는데 8만원이네;;; 구성은 본체, 4GB microSD, 열차단커버, 햇빛가리개, 3구+USB 멀티소켓, 논슬립패드, 리더기 사양은 30만 화소에 5V 작동 상시 녹화 되며 충격 발생시 전후 10초 따로 저장 된다. 전조등 켜는 것을 깜빡했다. 중간 이 후부터 밝게 나온다. 처음 테스트용으로 대충 찍은 것. 아침에 찍은 것... 시간 설정은 셋팅 폴더에 data_Time.cfg 파일을 생성 후 10 06 30 23 59 59 처럼 년 월 일 시 분 초를 입력 후 입력한 시간이 되기 약 6초전에 전원을 켜면 된다. 충격 감도 설정은 셋팅 폴더에 Set_Gsensor.cfg 파일을 생성 후 10에서 30 사이의 숫자를 입력하면 된다. 기본값은 18이..

취미/RC 2010. 6. 1. 23:19

(RC)에 2.4GHz 안테나 장착

2.4GHz 조종기 사용자들 대부분이 차량엔 철사나 라디오 안테나를 설치하던데 이건 판매자 양심 문제... 원거리 조종이 아니라고 철조각을 만원 가까이 정해놓고 끼워 팔던데 너무 합니다. 내구성도 약해서 금방 부러지고 굴러다니던 공유기 분해해서 소켓 뜯어내고 5dB짜리인가 달았지요... 3dB로 충분하겠지만 뭔가 있어 보이게.... 90도 꺾임, 360 회전 가능 주의: 안테나 선이 다른 도체에 닿지 않도록 해야함, 선 길이는 최대한 짧게 해야 손실이 적음

취미/RC 2010. 5. 29. 14:26

(RC) 스카니아로 드래그 윌리~

를 하고 싶었을 뿐이고... 터보 제트~ 앞으로 날아가라~좀

취미/RC 2010. 5. 14. 09:28

(RC) 솔라셀 충방전 시스템, 트레일러에 12V 컨트롤러 장착

PC용 12V 컨트롤러 보기 PC용 12V 컨트롤러 자작(FAN, LED 제어용) 솔라셀 충방전 시스템 18V 0.8A 솔라셀이 설치되었으며, 충전지는 에네루프 AA 10개이다. 설치된 것 경광등 팬 커넥터 2개 팬 속도 조절기 전압·온도계 LED 제어 경광등과 LED는 항상 On/Off/미등시 On을 선택할 수 있다. 팬은 더울 때 선풍기 대용으로 좋다. 2개 연결하면 매우 시원하다. 절전을 위해 스위치 상태 LED는 없다. (2023.12.01 영상은 재생 오류로 삭제함) 바깥 주행시 아이들에게 싸먹힐 수 있으므로 쉬지 않고 달려야 한다!

취미/RC 2010. 5. 13. 12:58

(RC) 타미야 3단 변속기

시프트 샤프트를 좌우로 움직이면 1단, 3단 변경이 된다. 기본 2단 (장착 후엔 서보로 조작 된다) 기본은 27턴? 깡통 모터인데 주행시 힘도 없고 감속이 심하여 고턴수 모터로 변경하였다. 80턴을 장착했는데 힘은 강해졌으며 감속이 거의 없어 깡통 모터와 속도가 비슷하다. 전류는 반 이상 줄어 오랫동안 주행할 수 있다. 2010/05/01 - (RC) 타미야 스카니아 R470 소비전류 측정 결과 동영상은 10T 피니언

취미/RC 2010. 5. 9. 11:57
