RD6006 파워서플라이의 실제 출력 전압, 전류 값을 알아 본다.
테스터기 모델은 UT181A 이며, V, A모드에서만 측정하였다.
6V, 60V 오차율은 0.025%+5digits
10A 오차율은 0.5%+10digits
전압 측정
전압 측정 결과
| RD6006 설정값 | RD6006 표시값 | UT181A 측정값 |

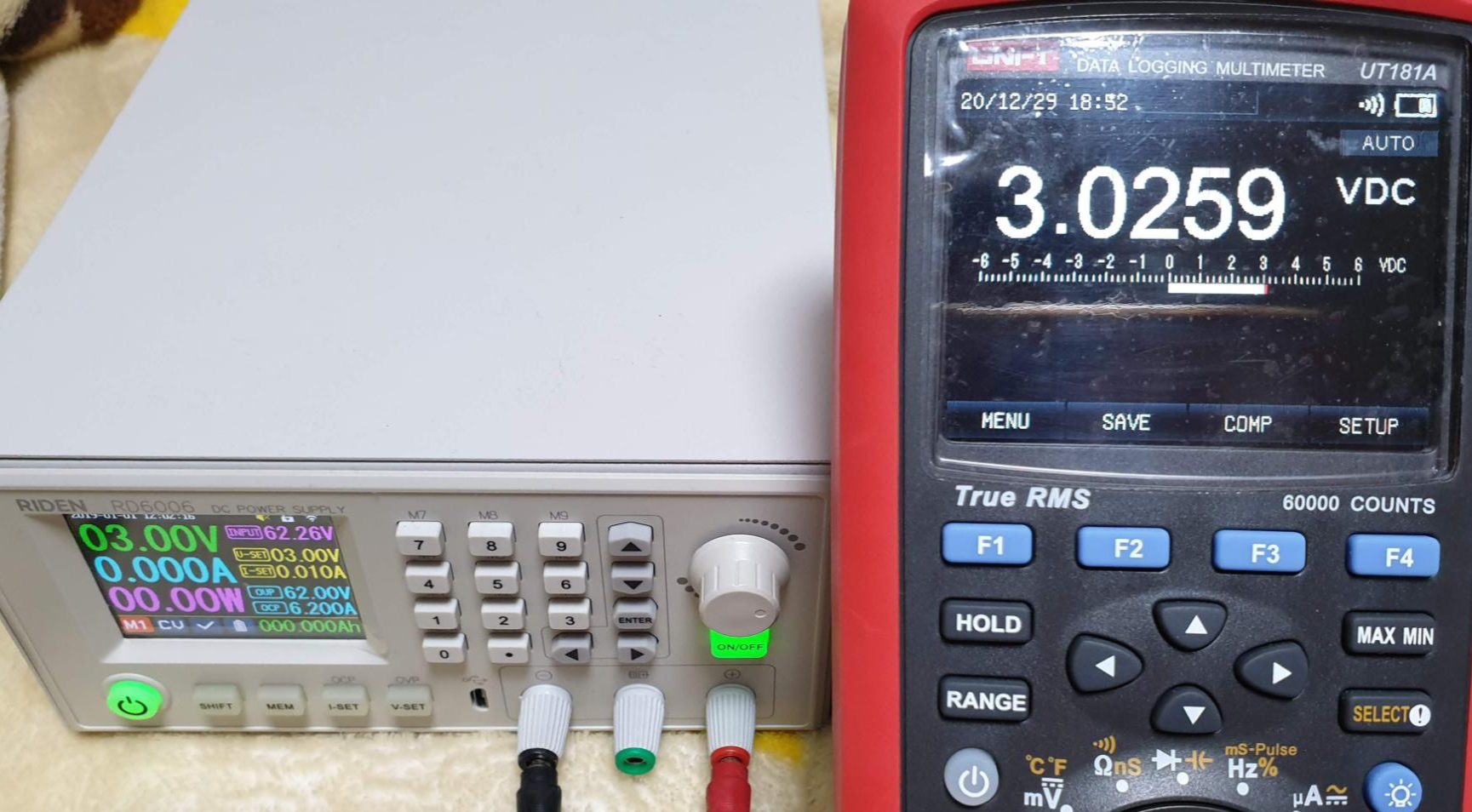

| 3.00 | 3.00 | 3.0259 |
| 5.00 | 4.99 | 5.0251 |
| 9.00 | 8.99 | 9.015 |

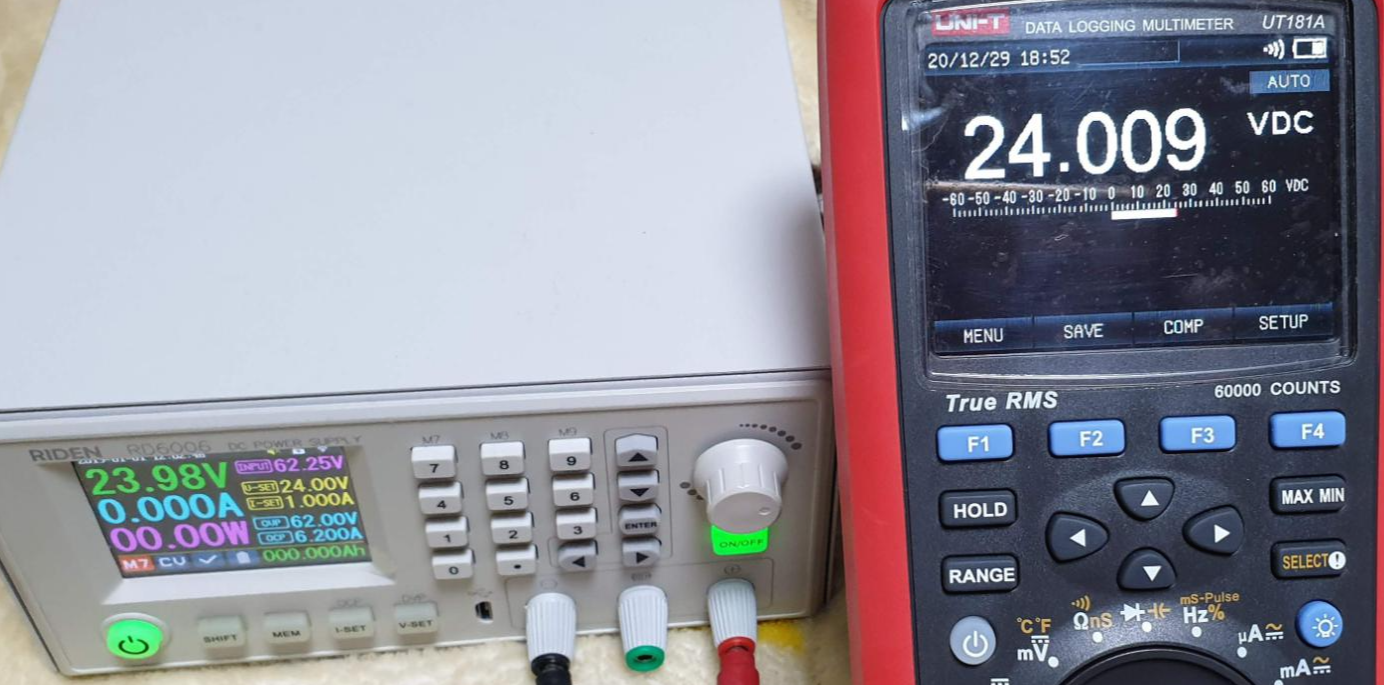

| 24.00 | 23.98 | 24.009 |

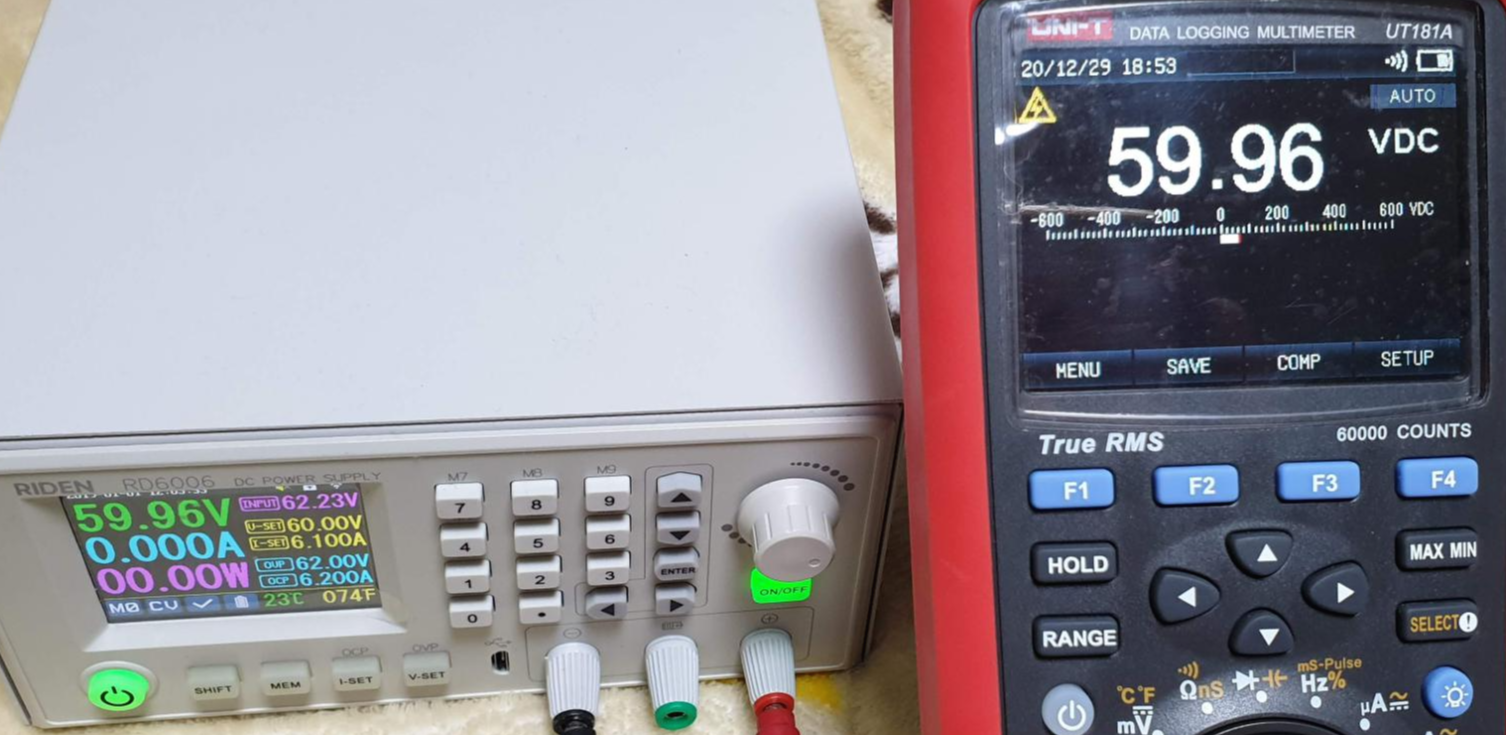

| 60.00 | 59.96 | 59.96 |
전류 측정
전류 측정 결과
| RD6006 설정값 | RD6006 표시값 | UT181A 측정값 |

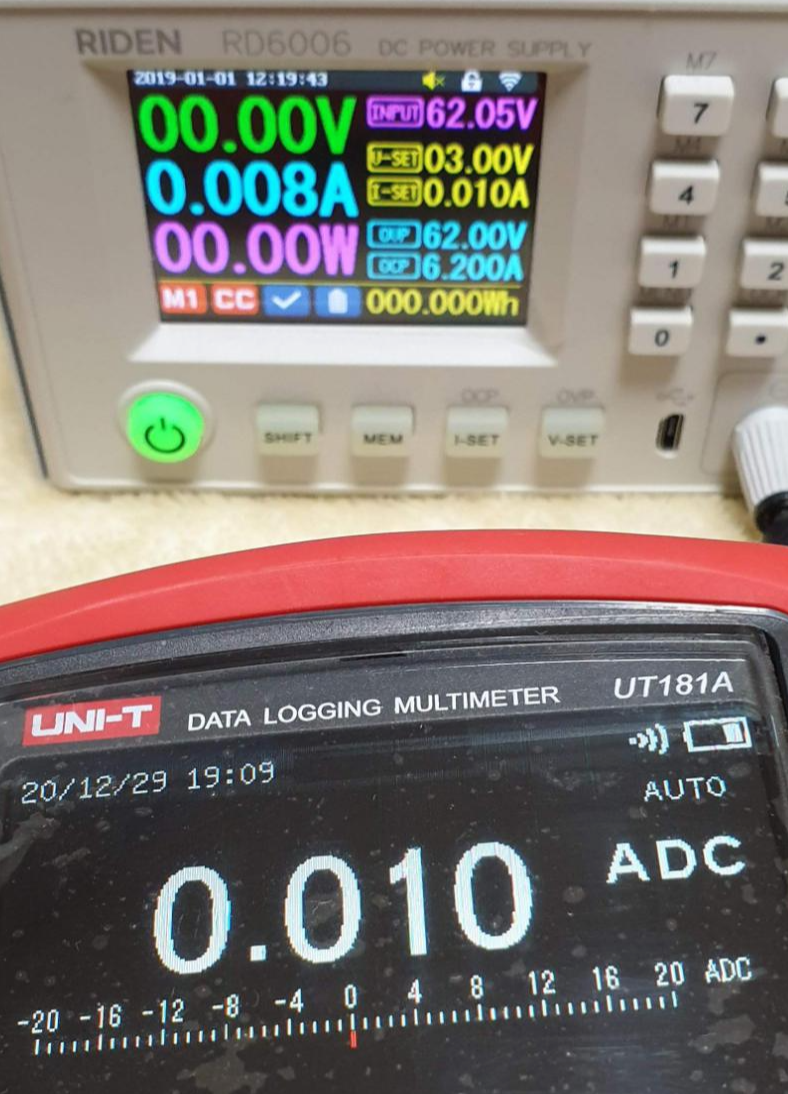

| 0.010 | 0.008 | 0.010 |

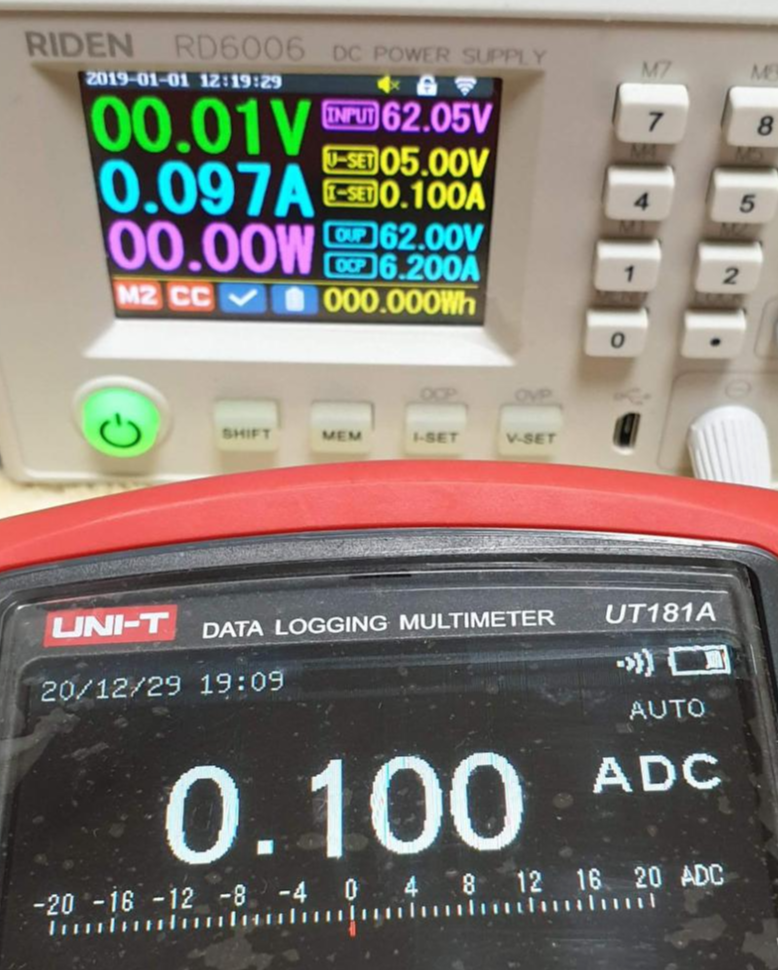

| 0.100 | 0.097 | 0.100 |

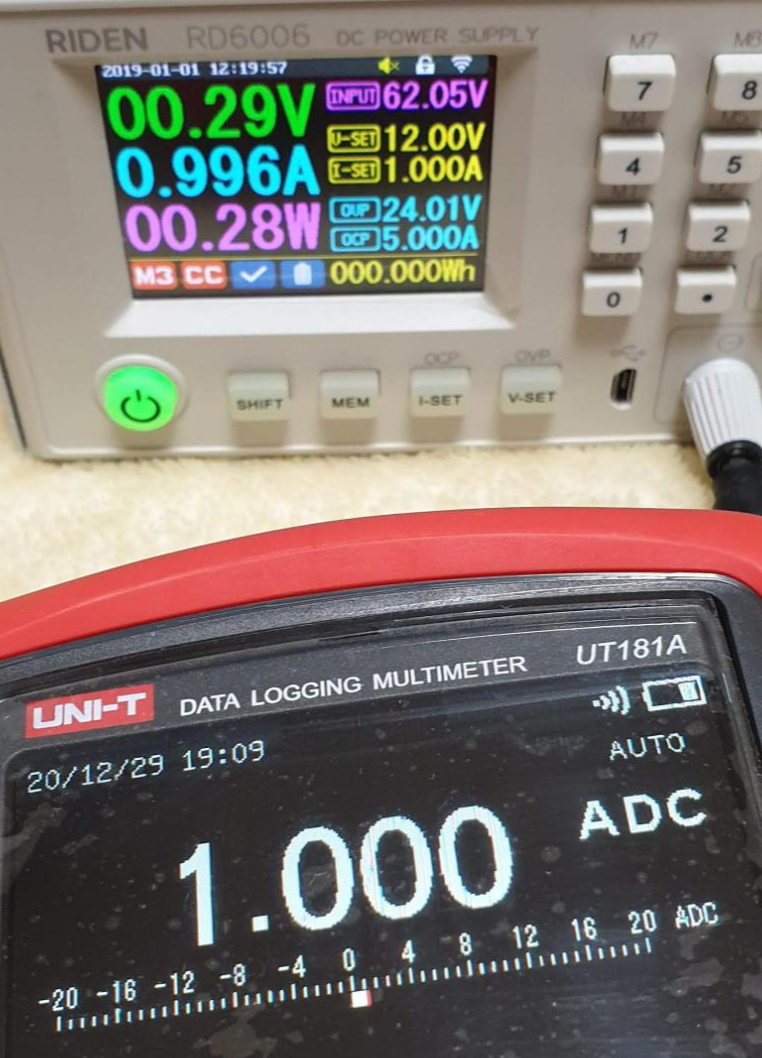

| 1.000 | 0.996 | 1.000 |
| 6.100 | 6.088 | 6.107 |
설정값과 측정값이 같다는 것을 알 수 있다.
그런데 RD6006 표시값은 차이가 있다.
실제 사용시 설정값만 확인하면 될 것 같다.
로우밸 테스트
0.00V 설정시 0V가 나와야 정상이지만 출력값은 0.0164VDC로 측정 된다.

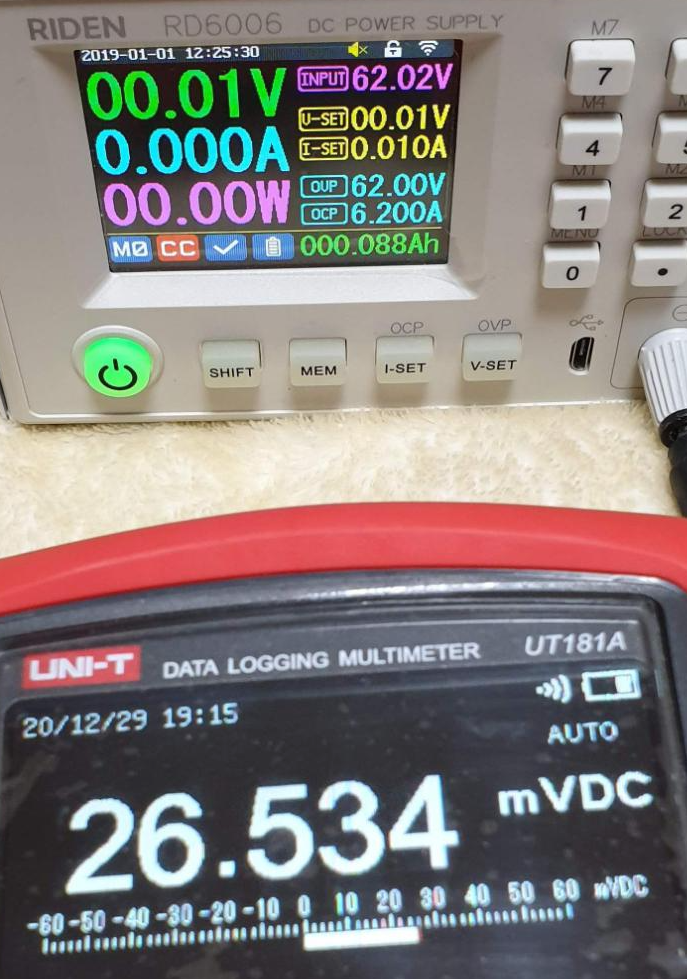

0.01V 설정에도 출력값은 0.00V 보다 0.01V 높은 0.026534VDC로 측정 된다.
즉, 오프셋 값이 약 0.0165V 만큼 더 높게 출력된다고 볼 수 있다.
RD6006 모델은 저가형 파워서플라이이므로 mV 단위의 정밀 센서 회로에서 사용은 부적합하다. 이 때는 소스미터 제품을 사용해야 한다.
