알리익스프레스 주문, 신형 SDR이 도착했습니다.
가격: $ 191.00, 무료 배송
결제 후 11일 만에 도착했습니다.

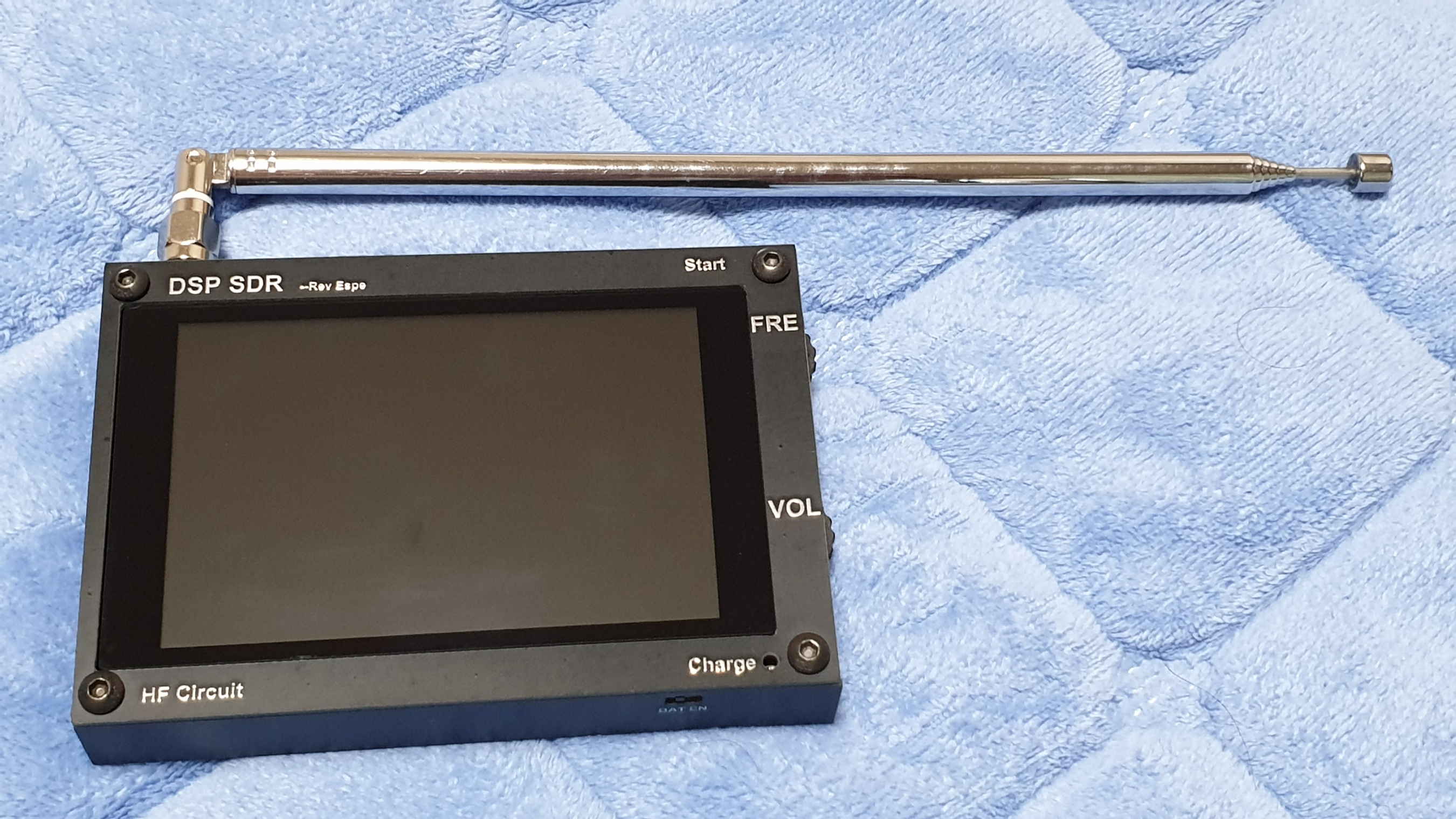

구성물: 본체, 로드 안테나
사양 및 특징
- 50Hz ~ 2GHz 수신
- 이전 모델 보다 슬림해진 두께

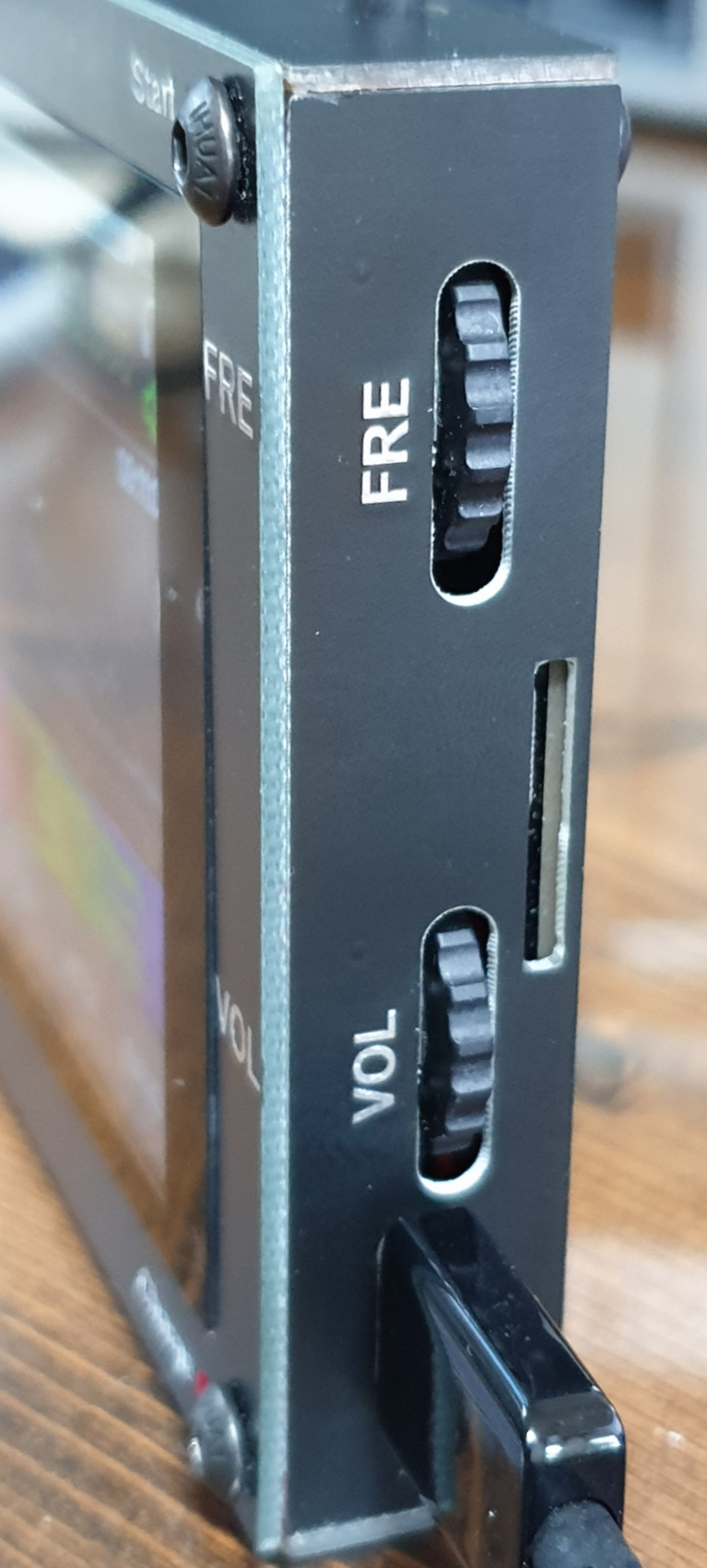

- 버튼식 조그 다이얼
- 내장 배터리
- 내장 스피커
- 정전식 터치 스크린
- USB-C 포트
- 펌웨어: 1.10a
개봉
포장은 스폰지와 함께 박스 포장이 잘 되어 왔습니다.

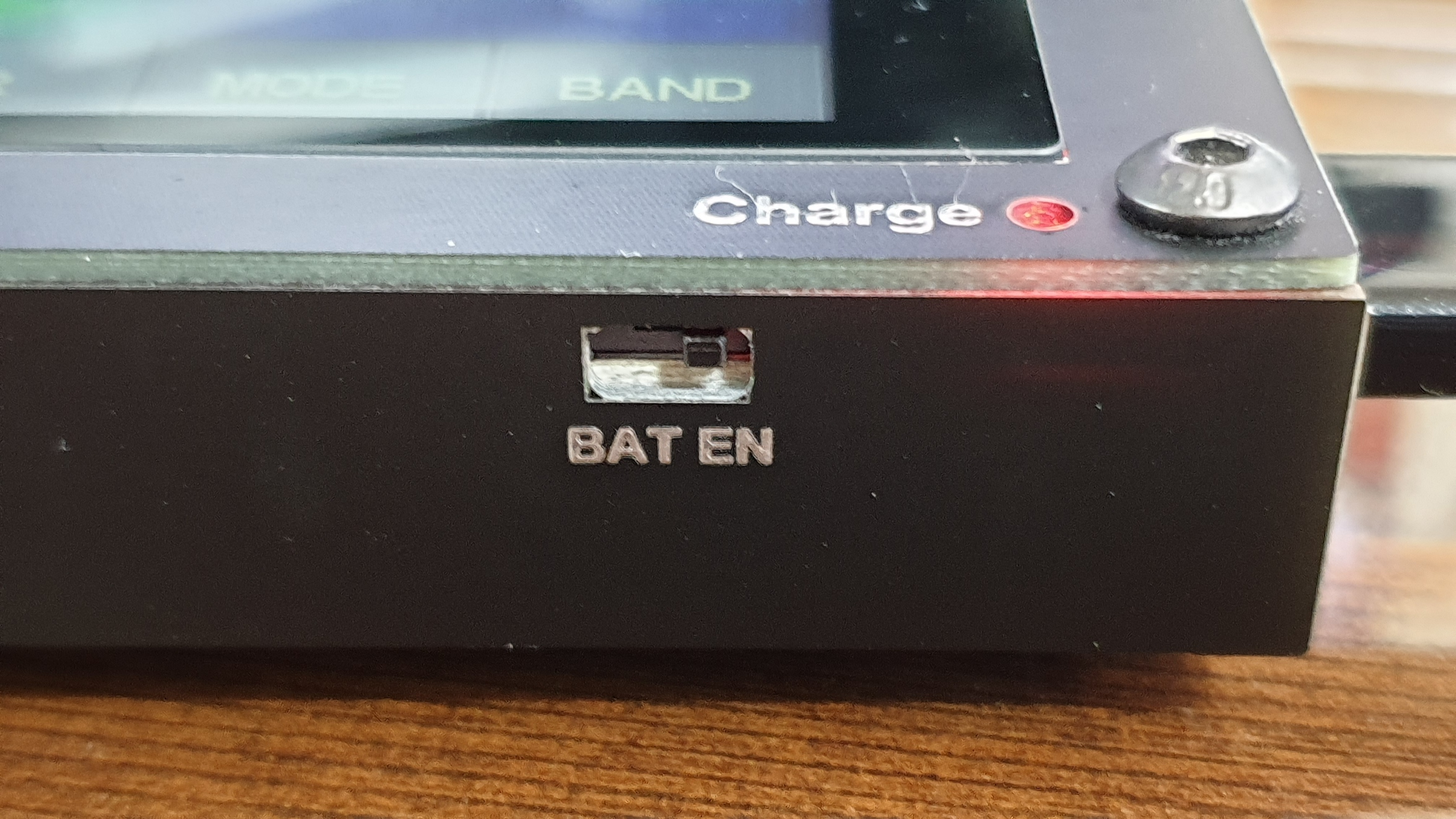

하부에는 BAT EN (Battery Enable) 스위치가 있는데, 왼쪽은 외부 전원만 사용하는 것으로 상시 연결해서 사용할 때 좋습니다. 이 때, 배터리 충전은 되지 않습니다.
스위치를 오른쪽에 놓으면 배터리가 연결 되며 USB 충전 및 배터리 사용이 가능합니다.
스위치와 상관없이 USB를 꽂으면 Charge LED가 켜집니다.

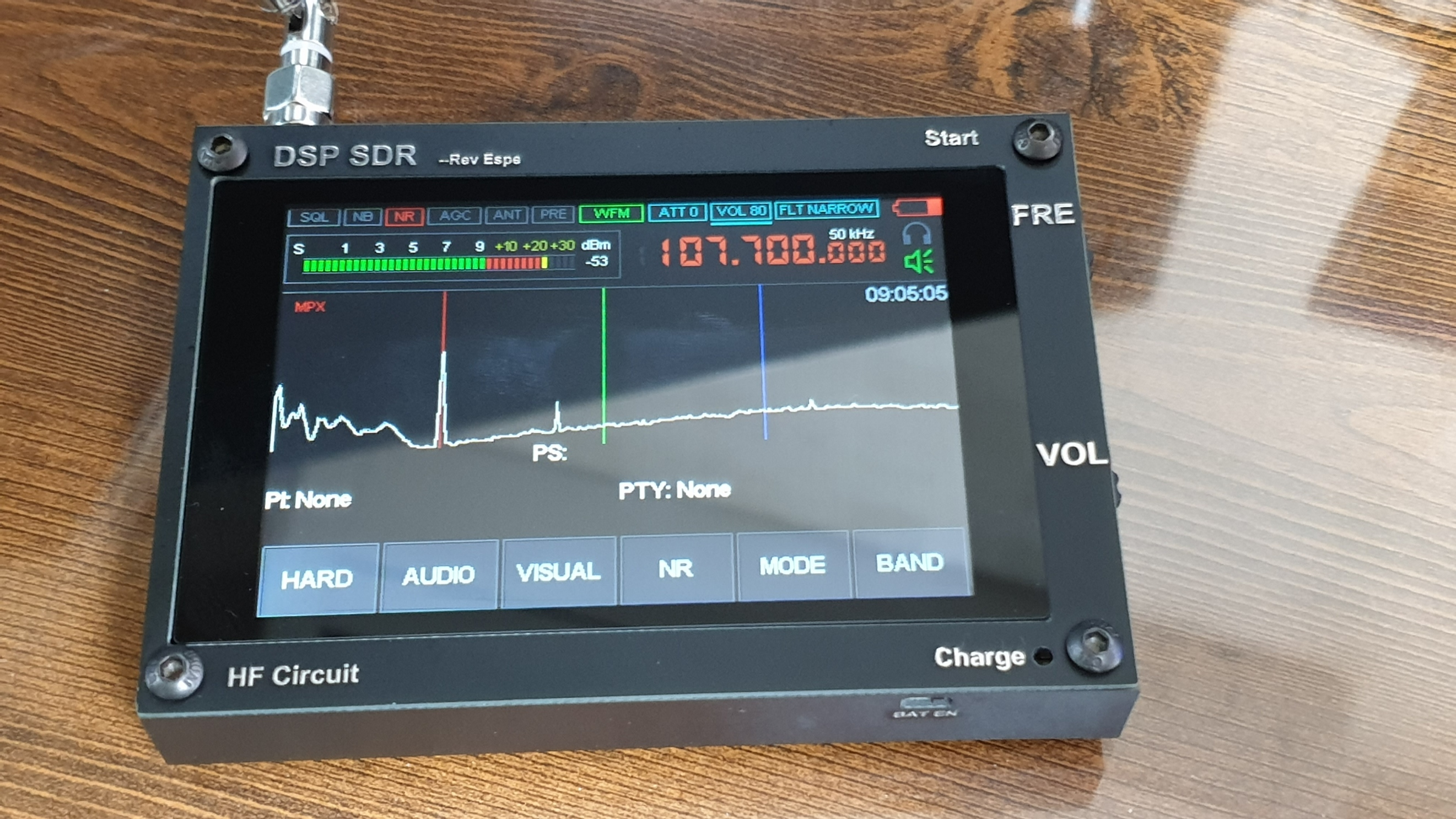

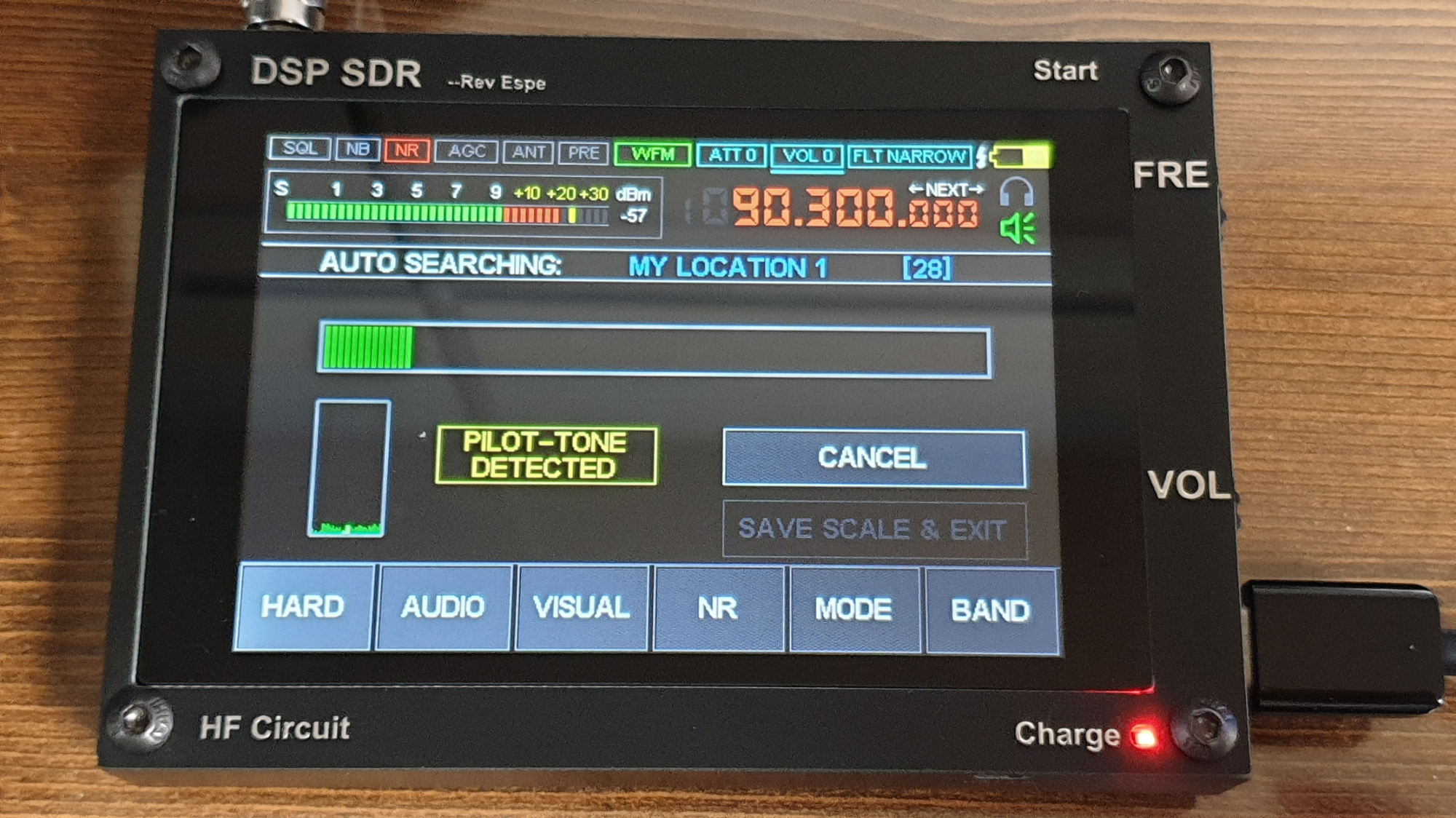

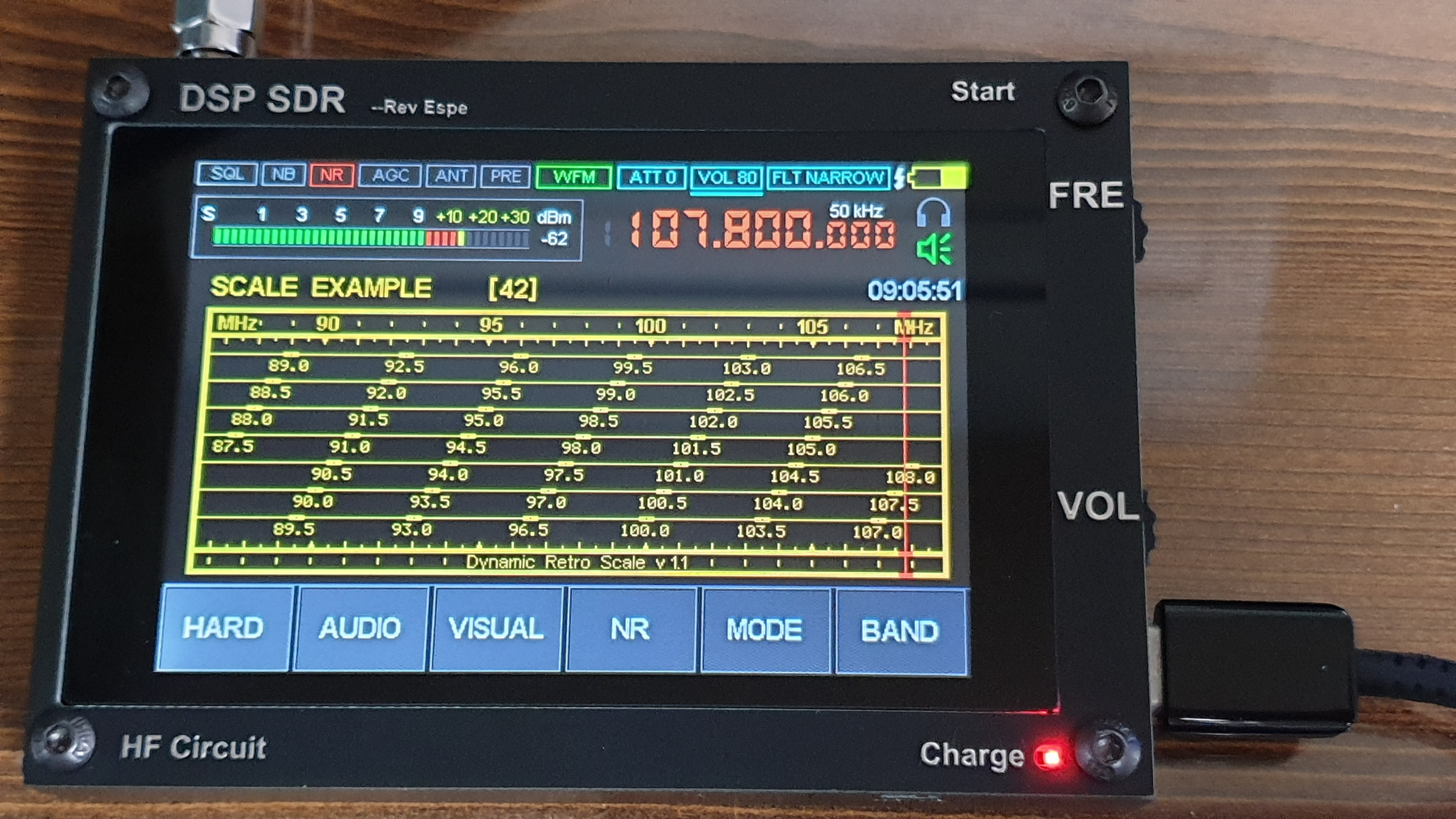

내 지역에 저장이 되며 검색된 주파수는 위 사진의 스케일 표에 나타납니다.

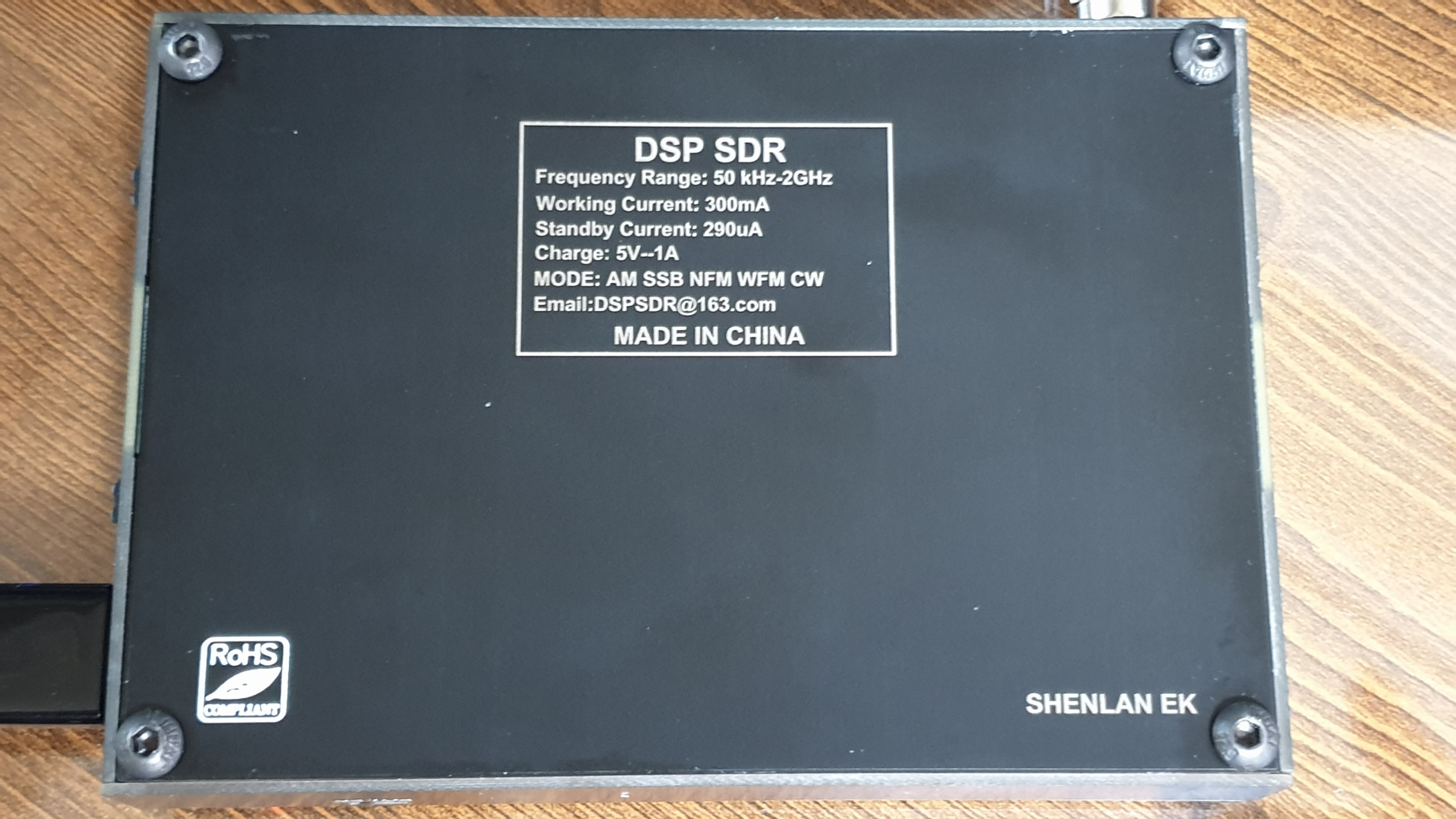

뒷면 각인으로 보면 ~2GHz로 고정되서 제작된 모델 같습니다.
제품 시리얼 번호가 없는 것으로 보아 생산 모델은 아니고 시제품을 주문 제작 판매 하는 듯.
동영상 서비스가 종료되어 해당 콘텐츠를 재생할 수 없습니다.
DSP SDR 제품은 종류가 다양합니다. 구형 인코더 다이얼, 구형 마그넷 스피커 등으로 부피도 상당히 컸지요.
신제품은 작은 부품을 사용하여 두께를 많이 줄였습니다. 지갑보다 얇아서 바지 주머니에 넣고 다녀도 될 정도입니다.
소형 스피커를 사용하여 큰 스피커에 의한 노이즈 문제를 해결했습니다.
경쟁 모델도 없고 판매자도 거의 없어서 가격이 비싼 편입니다.
주파수 프리셋 목록 및 아스키 글자를 보면 러시아 제품임이 틀림 없습니다.

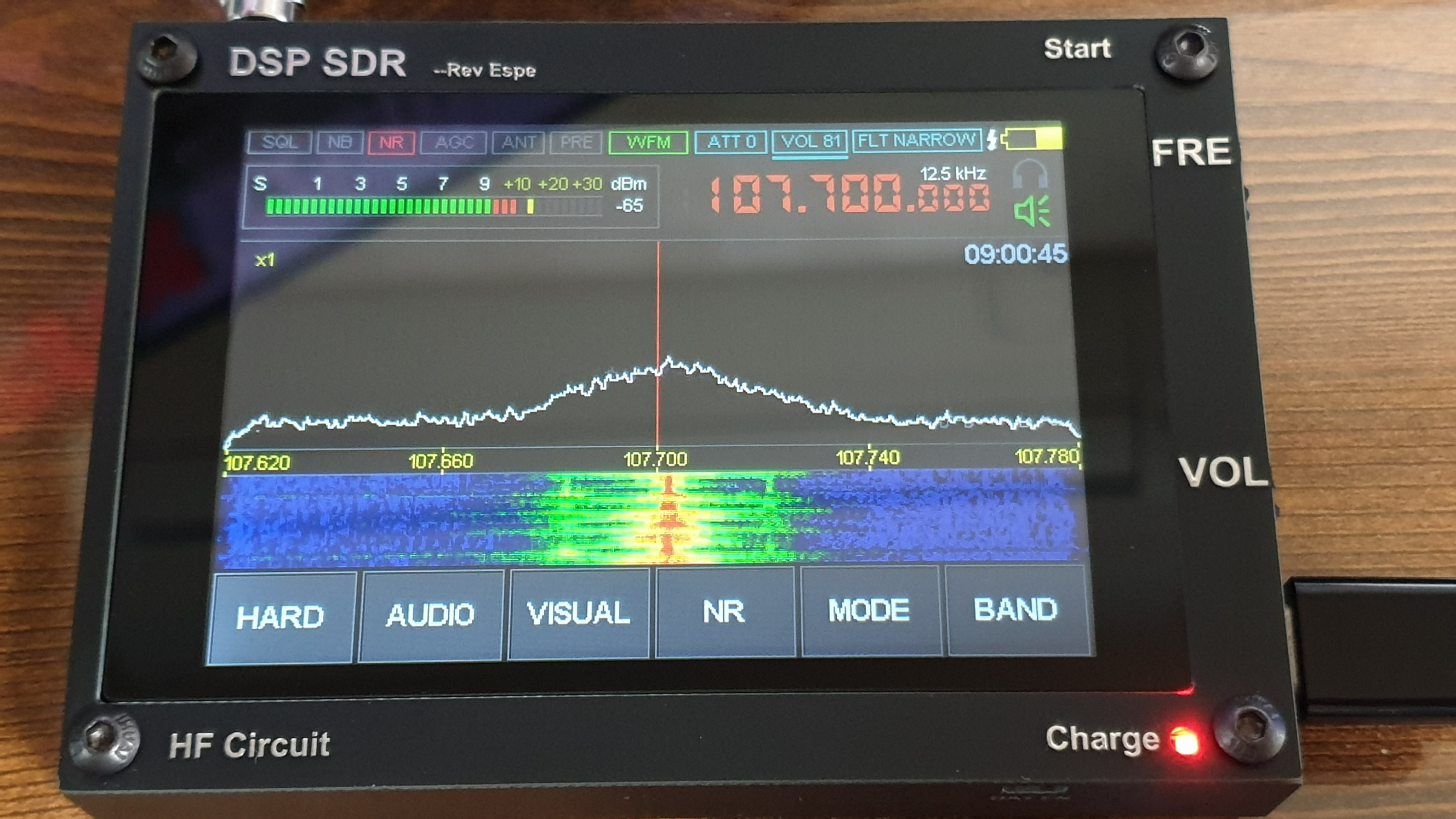

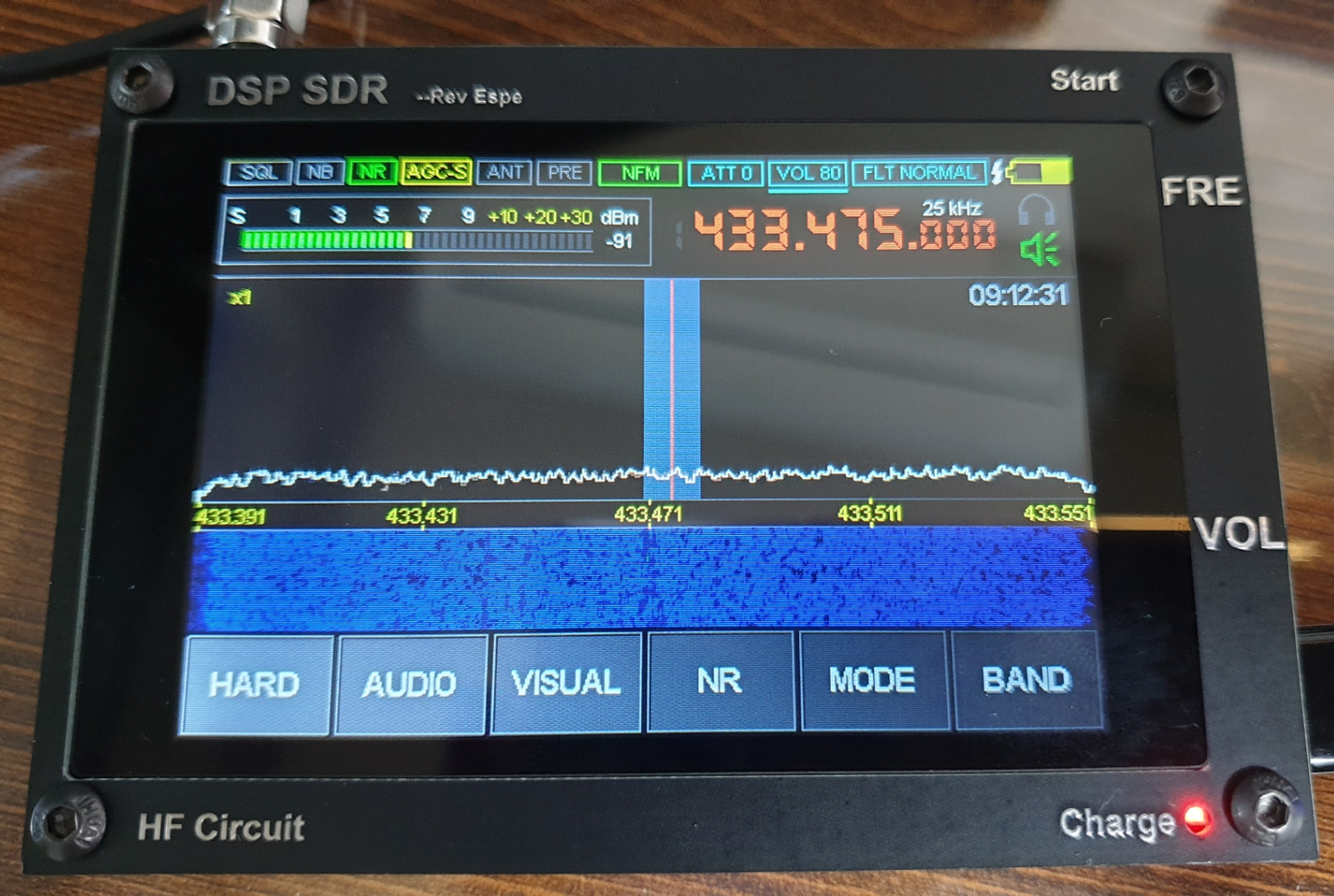

주파수 탐색을 해보면 별 소리가 다 들립니다.
조작
볼륨1
회전: 주파수 변경
짧게 누름: 주파수 변화량 변경. 회전할 때마다 몇kHz씩 이동할 것인지 설정하는 것. 다시 누르면 적용된다.
길게 누름: 주파수 잠금. LOCK으로 표시 됨. 다시 누르면 풀림.
볼륨2
회전: 소리 크기 변경
짧게 누름: 화면 상단의 소리 항목 전환.
길게 누름: 화면 터치 잠금. 다시 누르면 풀림.
HARD
HARD 짧게 터치: 기기 설정
HARD 길게 터치: 시각 설정
볼륨2 회전: 숫자 변경
볼륨2 누름: 다음 자리로 이동
볼륨2 길게 누름: 설정 값 적용
(이 때 HARD 터치하면 취소 됨)
ENC reverse: 누를 때마다 볼륨1 반전, 볼륨2 반전, 볼륨1, 2 반전, 비활성화
(볼륨 회전을 반대로 동작하게 하는 설정이다)
Vbat control: Standard는 3.3V 이하일 때 자동 종료, Low는 저전압일 때도 동작 함(과방전 주의!)
SW antenna: 임피던스 50옴 안테나와 짧은 안테나 전환
Ind type: 바 그래프에서 dBm, SNR 값 전환
AUDIO
EQ TYPE: 이퀄라이저 프리셋 전환
WFM stereo: 스테레오 청취. 스피커는 모노이므로 이어폰 출력에 적용.
Filter: 저, 고주파 자르기. High freq 값이 낮을 수록 부드러운 소리로 변함.
SQL threshold: 지지직 거리는 노이즈 영역을 잘라낼 스켈치 설정값. 해당 값 이상의 전파 강도만 출력이 된다.
SQL: Enabled이면 스켈치 값 적용.
VISUAL
BRIGHT MIN: 최소 밝기.
BRIGHT MAX: 최대 밝기.
SLEEP TIME: 화면 절전 타이머.
LCD SLEEP: Enabled이면 설정한 시간 후 화면 꺼짐.
FFT ave: FFT 평균값으로 수신된 신호를 평균화하는 수치. 값이 낮을 수록 노이즈가 원본에 가깝에 표시 된다.
FFT scale: FFT 최대 크기
FFT color: FFT 색상
Pan percent: FFT 영역 크기. 클 수록 아래 컬러 그래프가 좁아진다.
WTF delay: 그래프 갱신 속도.
WTF Gain: 그래프 증폭률. 강한 수신일 수록 보라색에 가깝게 표시된다.
FFT fill: FTT 영역을 칠하기.
View Pan&Wtf: Enabled이면 그래프가 보인다.
NR
노이즈 리덕션. 누를 때마다 설정이 전환 된다. 화면에 NR이 빨간색으로 표시됨. 켜져 있어야 깨끗하게 들린다.
MODE
주파수 모드를 선택할 수 있다.
FM 라디오를 들을 때는 WFM 선택.(방송국용)
NFM은 무전기용.
BAND
주파수 값을 50개 저장할 수 있다. 페이지당 10개씩 총 5페이지.
짧게 누르기: 저장된 주파수 불러오기
길게 누르기: 현재 주파수가 저장하기
페이지 이동: 볼륨1 회전
