알리익스프레스 주문, 신형 SDR이 도착했습니다.

가격: $ 191.00, 무료 배송

결제 후 11일 만에 도착했습니다.

구성물: 본체, 로드 안테나



사양 및 특징

  • 50Hz ~ 2GHz 수신
  • 이전 모델 보다 슬림해진 두께
  • 버튼식 조그 다이얼
  • 내장 배터리
  • 내장 스피커
  • 정전식 터치 스크린
  • USB-C 포트
  • 펌웨어: 1.10a



개봉

포장은 스폰지와 함께 박스 포장이 잘 되어 왔습니다.

2중 박스 포장
안테나 연결 후
전원 선택 스위치

하부에는 BAT EN (Battery Enable) 스위치가 있는데, 왼쪽은 외부 전원만 사용하는 것으로 상시 연결해서 사용할 때 좋습니다. 이 때, 배터리 충전은 되지 않습니다.

스위치를 오른쪽에 놓으면 배터리가 연결 되며 USB 충전 및 배터리 사용이 가능합니다.

스위치와 상관없이 USB를 꽂으면 Charge LED가 켜집니다.

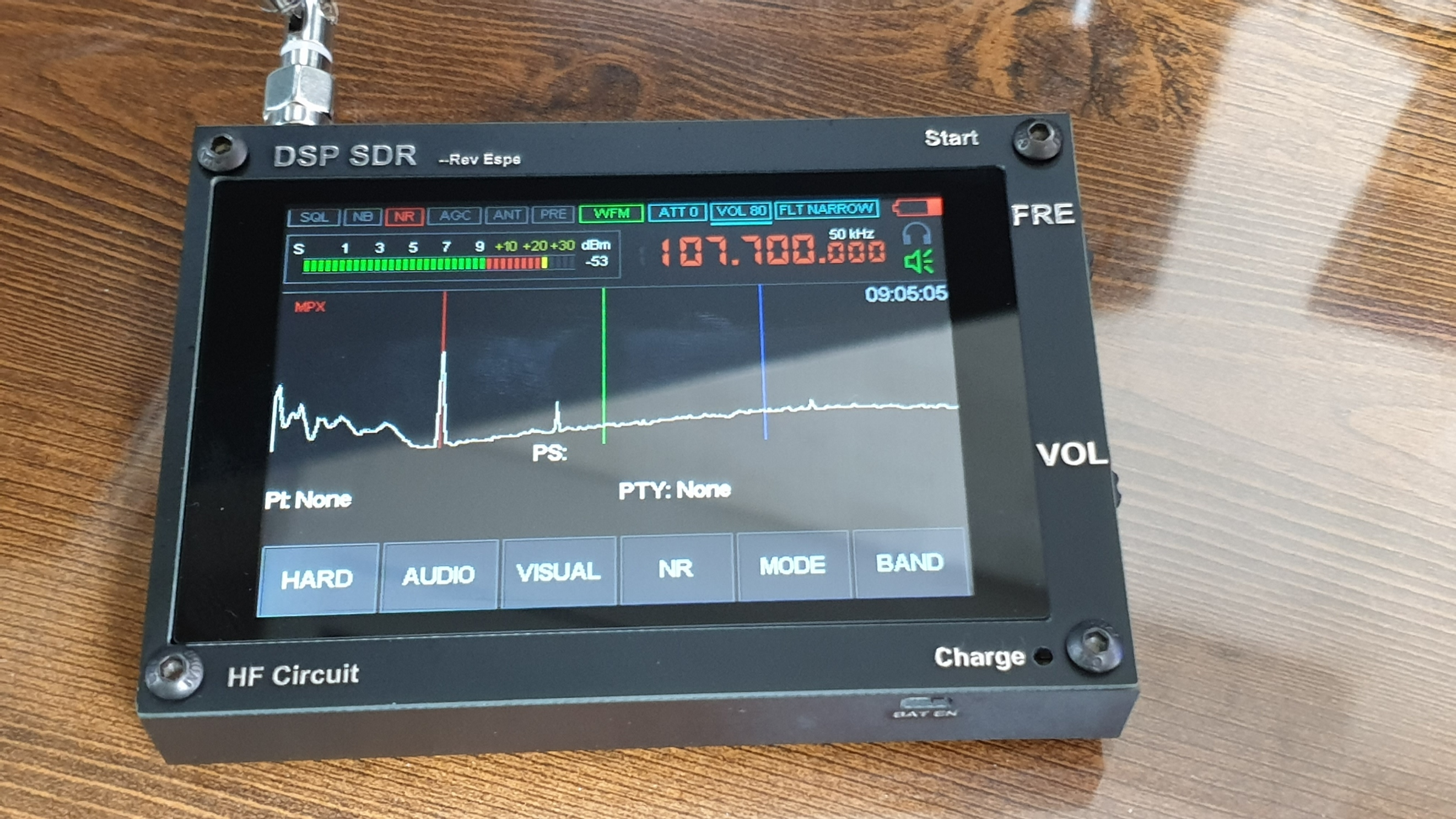

기본 화면
화면 표시 전환. FM 라디오 주파수 영역에서는 테이블이 표시 된다. 프리셋 불러오거나 나만의 주파수 테이블을 만들 수 있다.

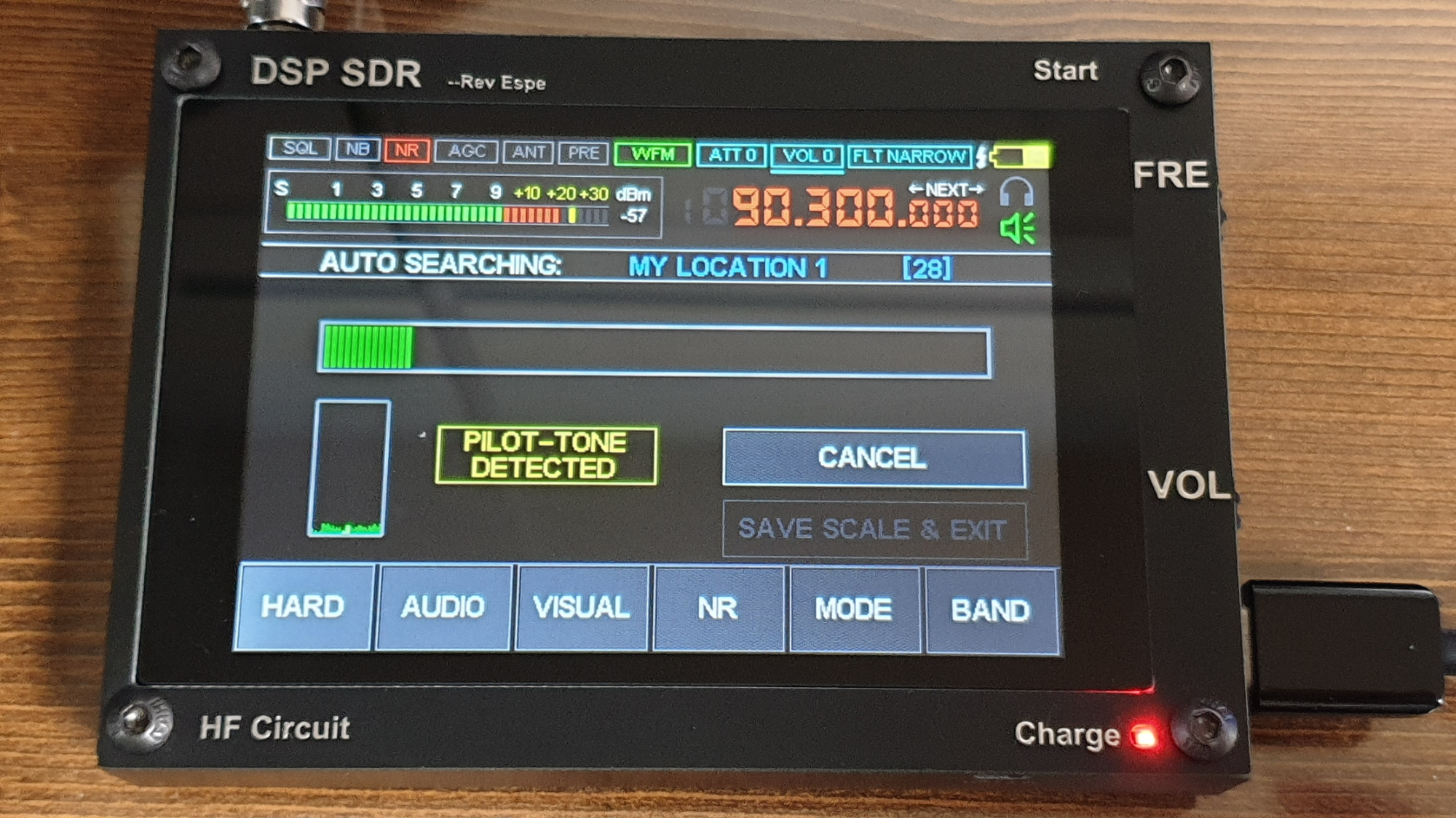

라디오 주파수 자동 탐색도 가능.

내 지역에 저장이 되며 검색된 주파수는 위 사진의 스케일 표에 나타납니다.

전원 버튼
조그 다이얼, 누르면 버튼 기능
스피커 구멍, 이어폰 포트
기본 정보

뒷면 각인으로 보면 ~2GHz로 고정되서 제작된 모델 같습니다.

제품 시리얼 번호가 없는 것으로 보아 생산 모델은 아니고 시제품을 주문 제작 판매 하는 듯.

무전기 영역 탐색 중. 노이즈가 많이 발견 된다.



DSP SDR 제품은 종류가 다양합니다. 구형 인코더 다이얼, 구형 마그넷 스피커 등으로 부피도 상당히 컸지요.

신제품은 작은 부품을 사용하여 두께를 많이 줄였습니다. 지갑보다 얇아서 바지 주머니에 넣고 다녀도 될 정도입니다.

소형 스피커를 사용하여 큰 스피커에 의한 노이즈 문제를 해결했습니다.

경쟁 모델도 없고 판매자도 거의 없어서 가격이 비싼 편입니다.

주파수 프리셋 목록 및 아스키 글자를 보면 러시아 제품임이 틀림 없습니다.

주파수 탐색을 해보면 별 소리가 다 들립니다.



조작

볼륨1

회전: 주파수 변경

짧게 누름: 주파수 변화량 변경. 회전할 때마다 몇kHz씩 이동할 것인지 설정하는 것. 다시 누르면 적용된다.

길게 누름: 주파수 잠금. LOCK으로 표시 됨. 다시 누르면 풀림.



볼륨2

회전: 소리 크기 변경

짧게 누름: 화면 상단의 소리 항목 전환.

길게 누름: 화면 터치 잠금. 다시 누르면 풀림.



HARD

HARD 짧게 터치: 기기 설정

HARD 길게 터치: 시각 설정
볼륨2 회전: 숫자 변경
볼륨2 누름: 다음 자리로 이동
볼륨2 길게 누름: 설정 값 적용
(이 때 HARD 터치하면 취소 됨)

ENC reverse: 누를 때마다 볼륨1 반전, 볼륨2 반전, 볼륨1, 2 반전, 비활성화
(볼륨 회전을 반대로 동작하게 하는 설정이다)

Vbat control: Standard는 3.3V 이하일 때 자동 종료, Low는 저전압일 때도 동작 함(과방전 주의!)

SW antenna: 임피던스 50옴 안테나와 짧은 안테나 전환

Ind type: 바 그래프에서 dBm, SNR 값 전환



AUDIO

EQ TYPE: 이퀄라이저 프리셋 전환

WFM stereo: 스테레오 청취. 스피커는 모노이므로 이어폰 출력에 적용.

Filter: 저, 고주파 자르기. High freq 값이 낮을 수록 부드러운 소리로 변함.

SQL threshold: 지지직 거리는 노이즈 영역을 잘라낼 스켈치 설정값. 해당 값 이상의 전파 강도만 출력이 된다.

SQL: Enabled이면 스켈치 값 적용.



VISUAL

BRIGHT MIN: 최소 밝기.

BRIGHT MAX: 최대 밝기.

SLEEP TIME: 화면 절전 타이머.

LCD SLEEP: Enabled이면 설정한 시간 후 화면 꺼짐.

FFT ave: FFT 평균값으로 수신된 신호를 평균화하는 수치. 값이 낮을 수록 노이즈가 원본에 가깝에 표시 된다.

FFT scale: FFT 최대 크기

FFT color: FFT 색상

Pan percent: FFT 영역 크기. 클 수록 아래 컬러 그래프가 좁아진다.

WTF delay: 그래프 갱신 속도.

WTF Gain: 그래프 증폭률. 강한 수신일 수록 보라색에 가깝게 표시된다.

FFT fill: FTT 영역을 칠하기.

View Pan&Wtf: Enabled이면 그래프가 보인다.



NR

노이즈 리덕션. 누를 때마다 설정이 전환 된다. 화면에 NR이 빨간색으로 표시됨. 켜져 있어야 깨끗하게 들린다.



MODE

주파수 모드를 선택할 수 있다.

FM 라디오를 들을 때는 WFM 선택.(방송국용)

NFM은 무전기용.



BAND

주파수 값을 50개 저장할 수 있다. 페이지당 10개씩 총 5페이지.

짧게 누르기: 저장된 주파수 불러오기

길게 누르기: 현재 주파수가 저장하기

페이지 이동: 볼륨1 회전
