노트북 어댑터 발열, 공랭 DIY

노트북에 사용되는 어댑터 2개 (330W * 2)

발열이 너무 심해서 어댑터가 망가질 것 같았다.

공, 수, 펠티어 냉각 방식 중 공냉을 먼저 적용했다.



재료

알리익스프레스

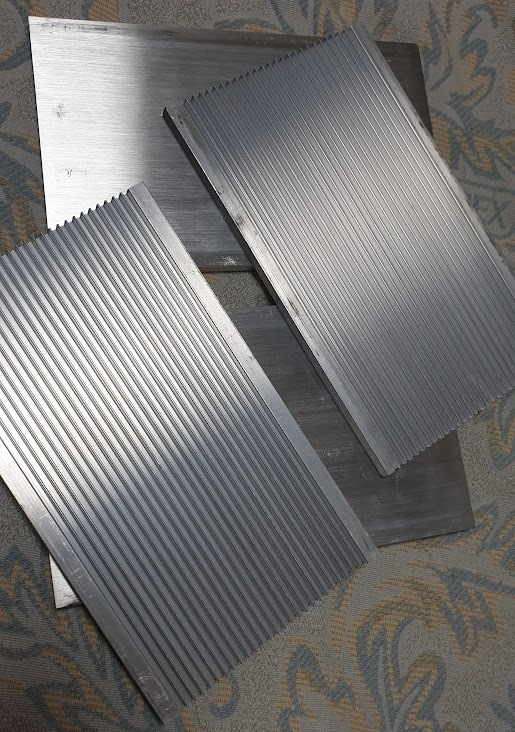

200x120x7mm 알루미늄 방열판 4개 = $38.96

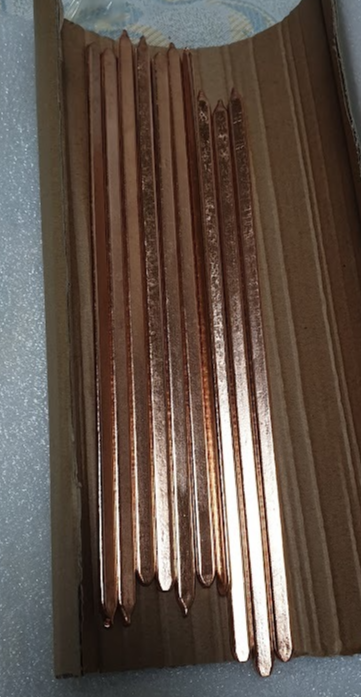

250mm 플랫 히트파이프 10개 = $28.88

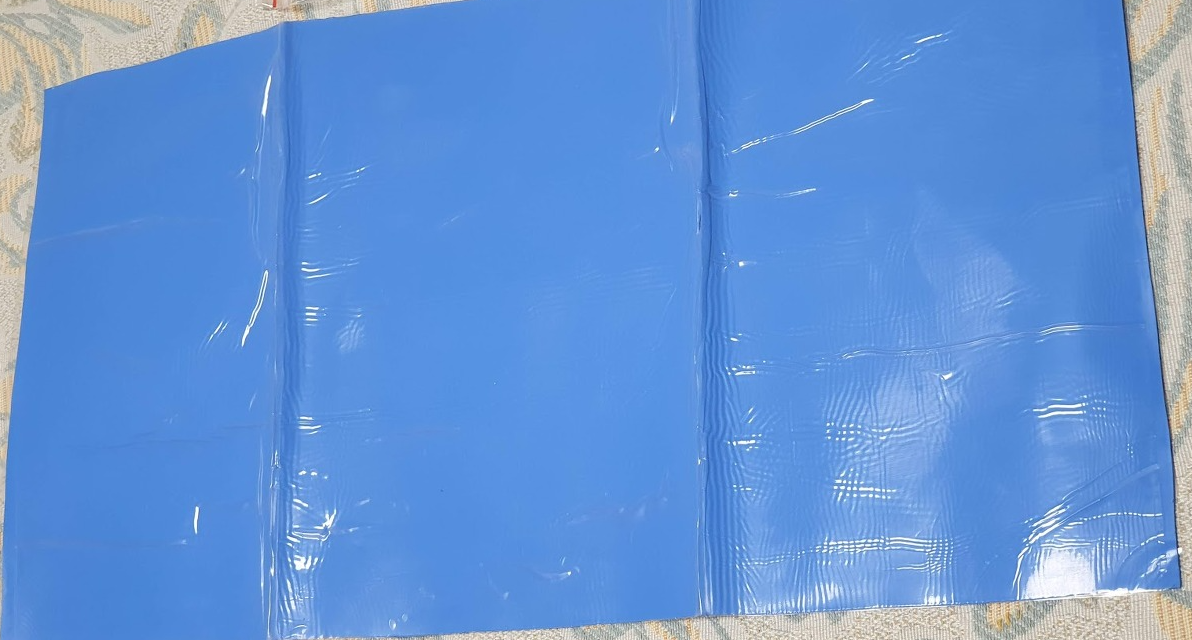

200x400x1mm 방열 써멀 패드 2장 = $13.50



작업

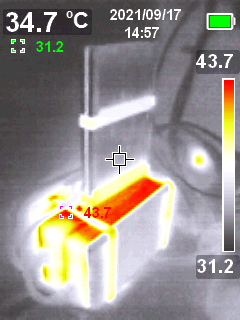

⬆️ 비닐 붙은 써멀패드만 감았을 때

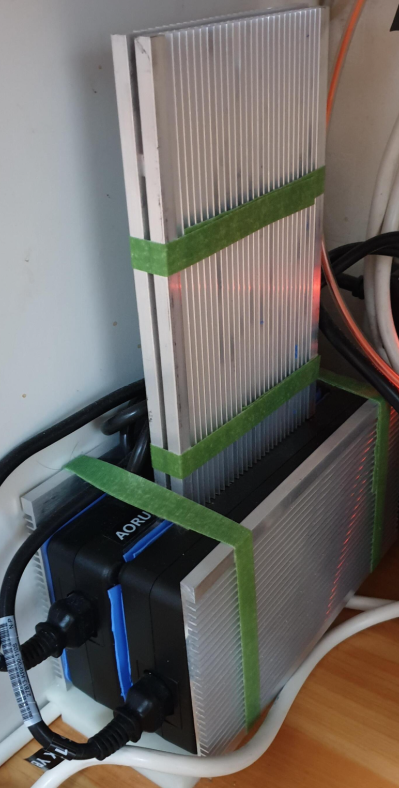

써멀패드+방열판+히트파이프

⬆️ 써멀 패드는 한 쪽만 비닐을 벗겨서 붙이고 찍찍이로 감았다.

가운데는 방열판 사이에 히트파이프 10개를 붙여서 끼웠다. 탈착 가능

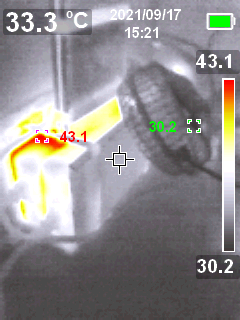

선풍기 켰더니 33.3도 찍음.



수냉식을 적용하려면 일체형이 제일 편하다. CPU 수냉 셋트로 충분할 것 같다.

펠티어 냉각은 구성이 복잡하다. 전원공급장치, 결로 방지, 온도 컨트롤러, 발열 처리 등

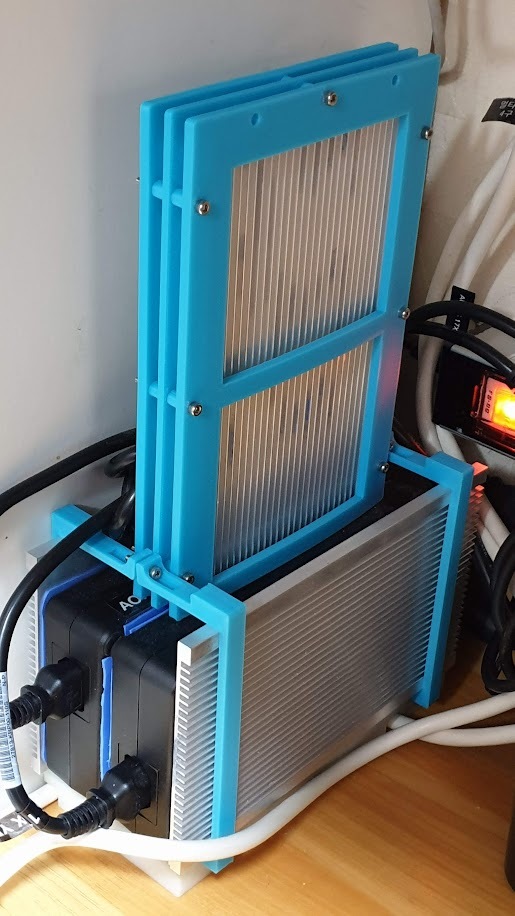

3D 출력물로 고정

볼트를 사용하여 강하게 압착이 되었다.
