3D프린터, 리드스크류 커플러 교체

반응형

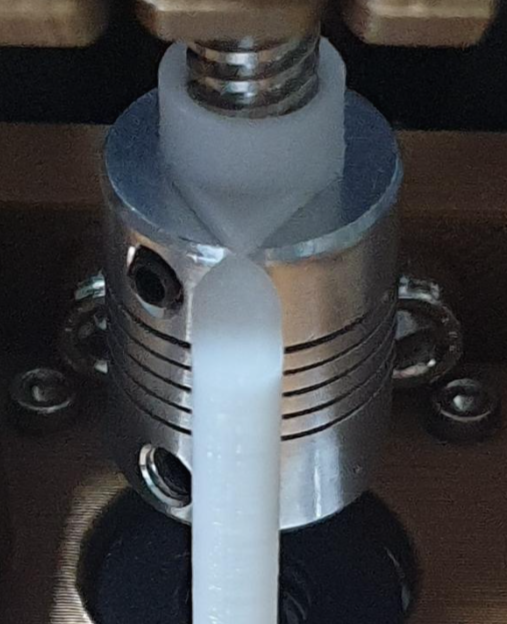

저가형 3D 프린터는 아래와 같은 커플러가 달려 있습니다.

슬릿형 스크류 타입 커플러

D컷용 또는 환봉에 사용되는 커플링입니다.

이런 커플러를 3D 프린터에 당연하다는 듯이 사용하고 있지요.

대충대충, 싸게싸게 만든 결과입니다.

위와 같은 커플링의 단점은

• 무두볼트가 리드 스크류 나사산을 뭉갬.
• 무두볼트가 나사산에 비스듬하게 조여지면서 리드 스크류 동심이 틀어짐.
• 축 방향으로 힘이 작용 시 인장압축이 되어 Z 높이가 틀어짐.

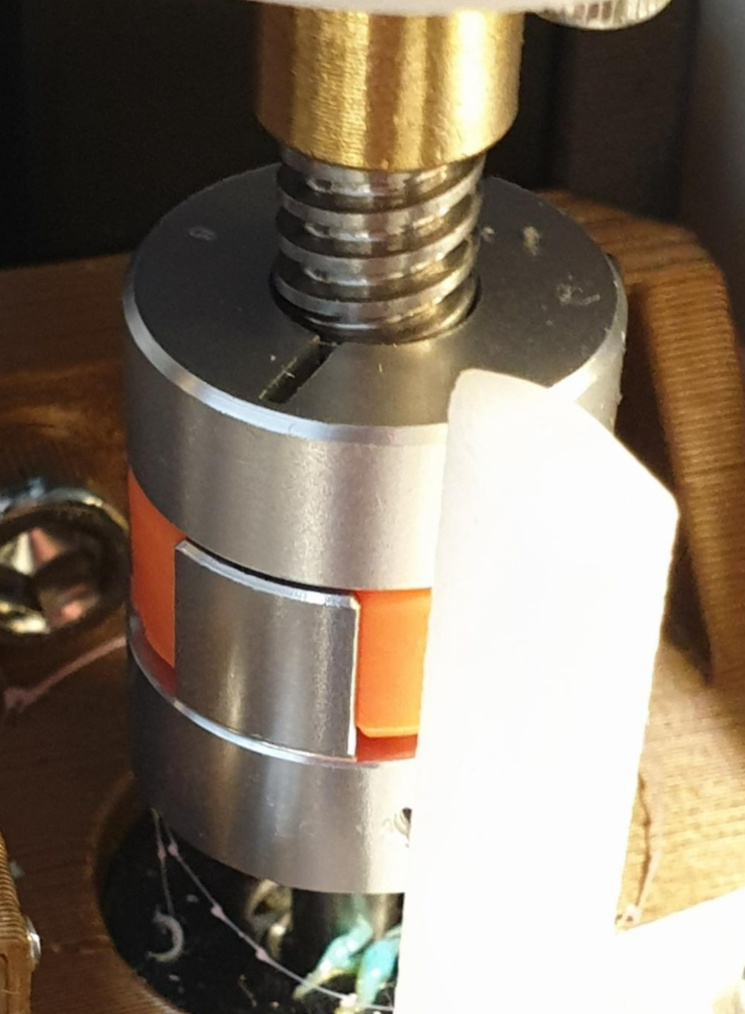

그래서 아래와 같은 커플러로 교체했습니다.

• 상하좌우 틀어지지 않음.
• 우레탄 충격 흡수.
• C 클램프 방식으로 리드 스크류에 손상을 주지 않음.
