Autodesk Fusion 360 사용
21mm 헤드

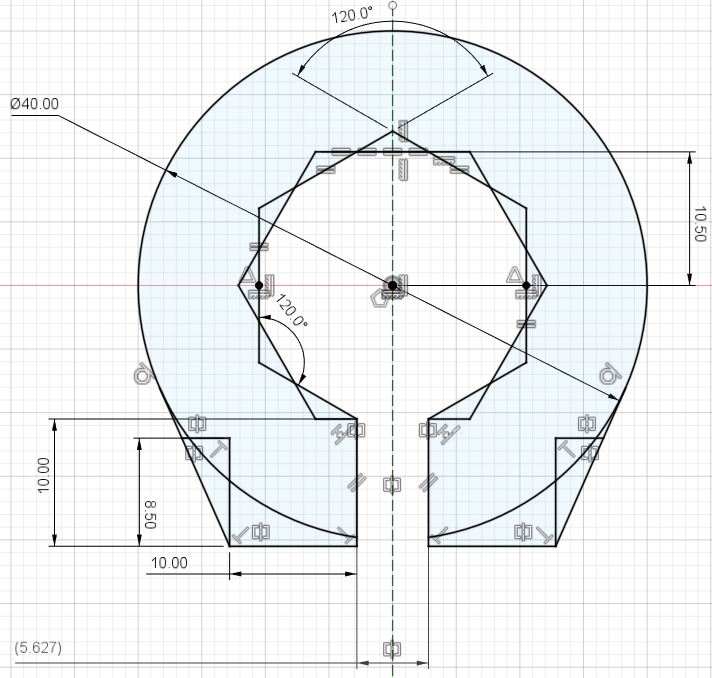

작업하기 쉽게 육각형 두개를 그려줍니다.

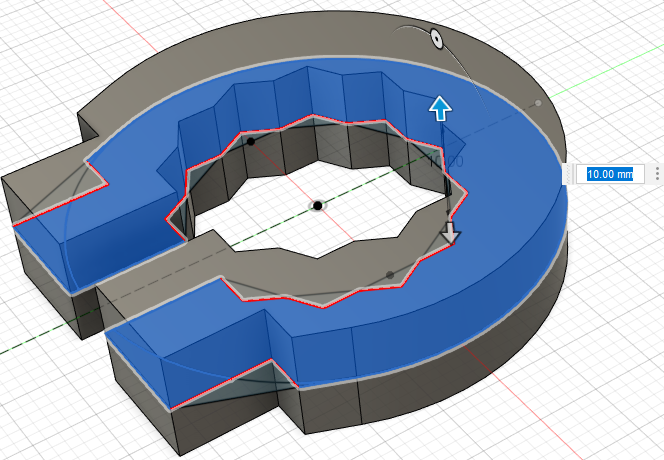

두께 10mm로 돌출합니다.

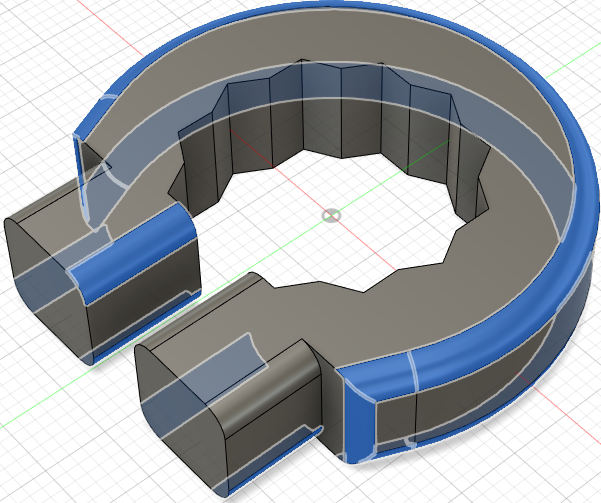

2mm 모깎기를 해줍니다.

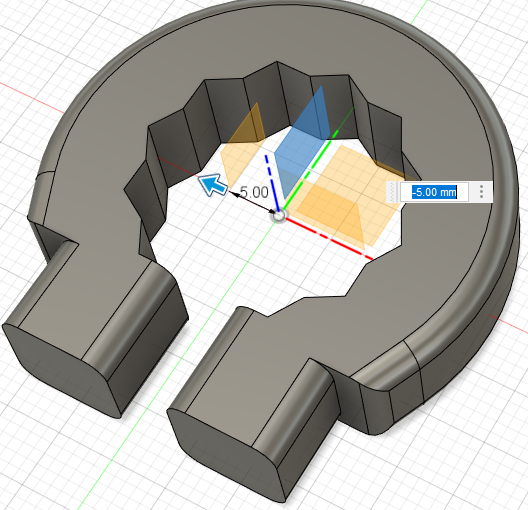

중심으로 부터 5mm 바깥에 작업평면을 만듭니다.

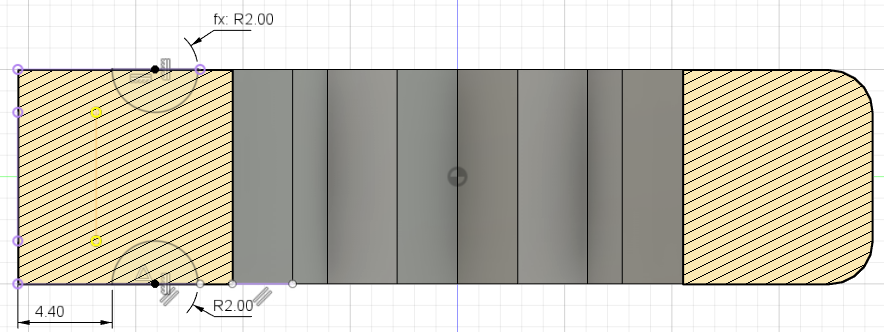

손잡이를 끼울 홈을 만들어줍니다.

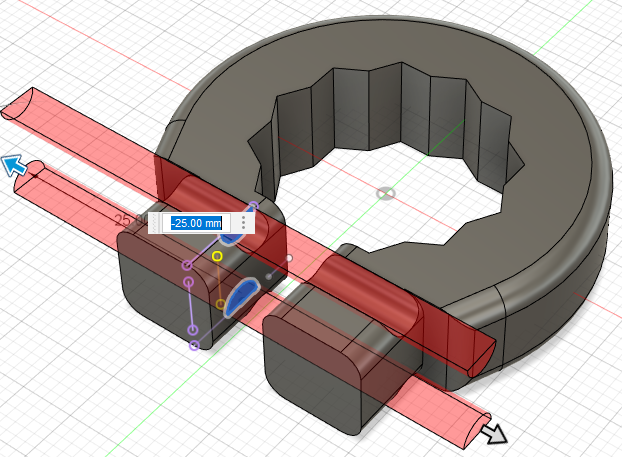

홈 부분을 전체 관통으로 잘라냅니다.
손잡이

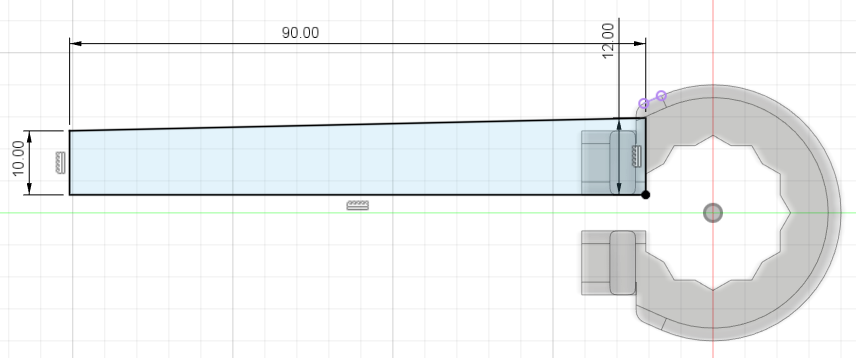

새 구성요소를 추가해서 손잡이 부품을 스케치합니다.

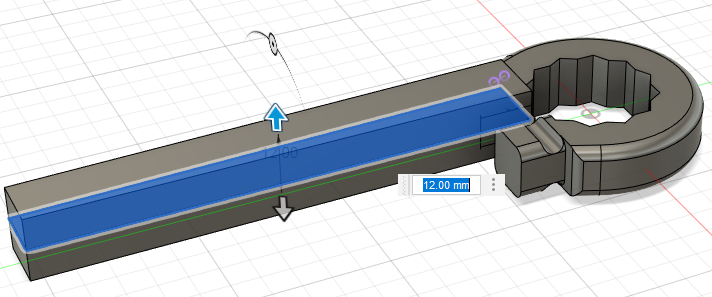

손잡이 두께는 헤드 보다 두꺼워야 합니다. 12mm로 돌출.

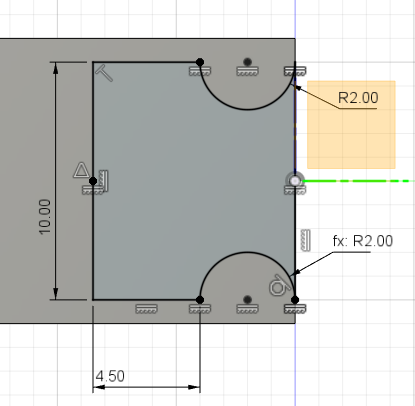

손잡이의 안쪽 끝부분을 파내야 하므로 위와 같이 스케치합니다.

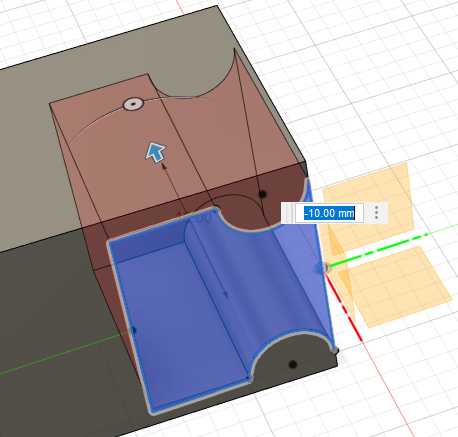

10mm만큼 잘라냅니다.

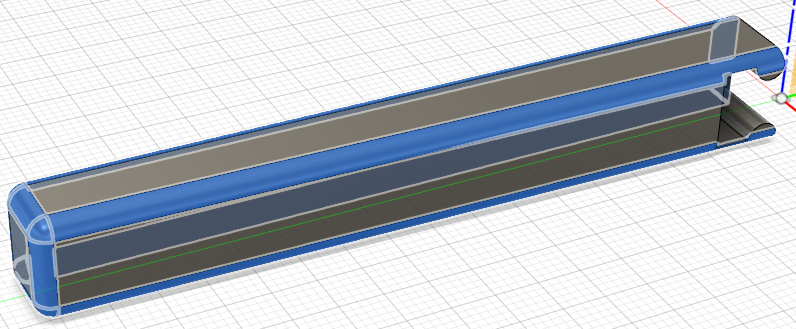

외부 모서리를 2mm 모깎기 합니다.
결합부분은 0.75mm 모깎기합니다.
출력

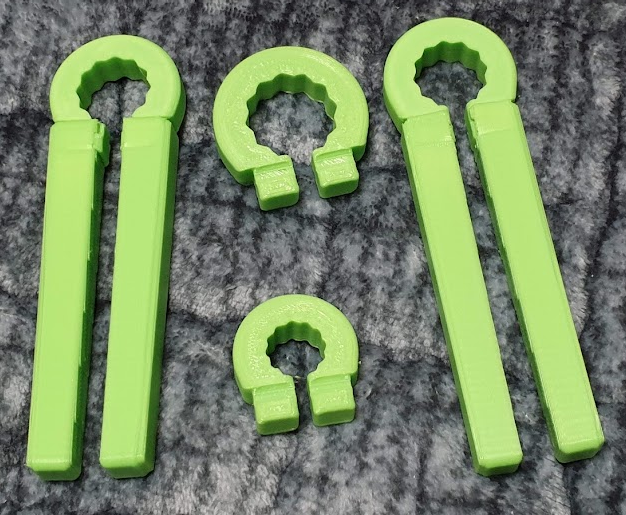

손잡이는 1~2개 출력하고, 헤드는 크기별로 출력합니다.

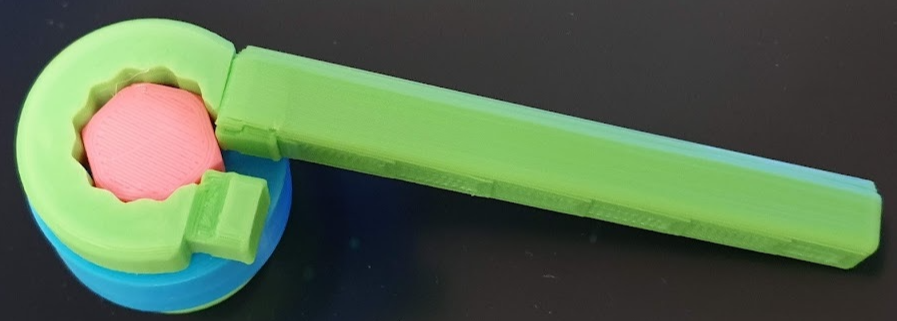

육각머리 볼트를 아주 튼튼하게 조이고 풀 수 있습니다.
