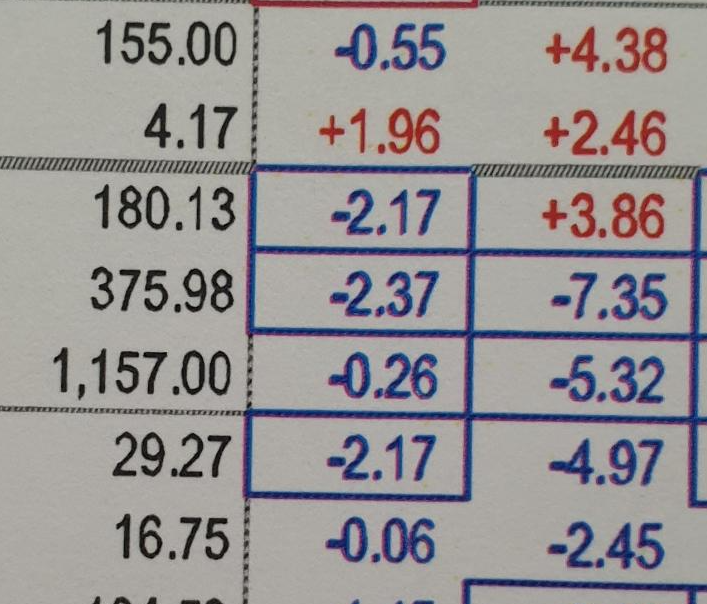

PDF 문서를 출력하는데 컬러 글꼴과 선이 번져서 출력되었다.
토너 정렬 - 수직 보정하기
터치 패널의 > 부분을 누르고, 기기 - 유지 관리 - 화질 조정 - 컬러 정합 조정 - 수동 등록 - 차트 프린트를 실행 한다.

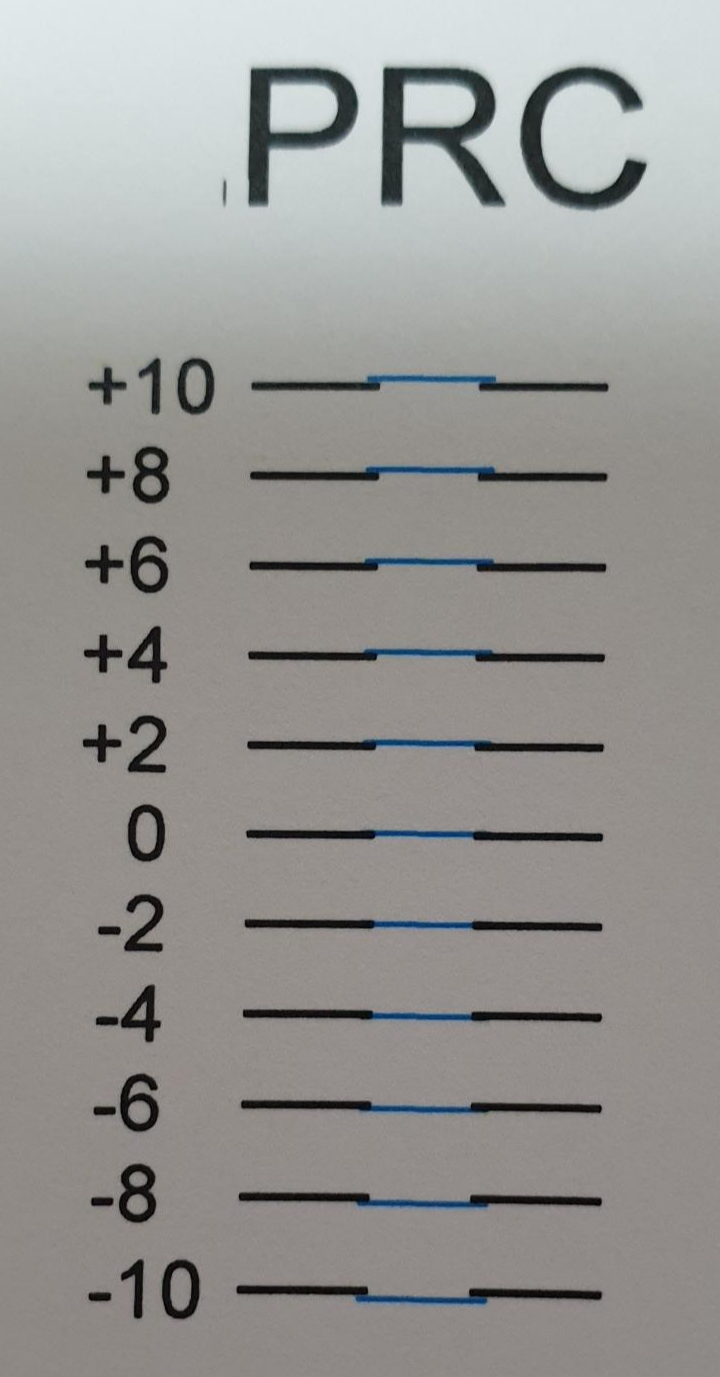

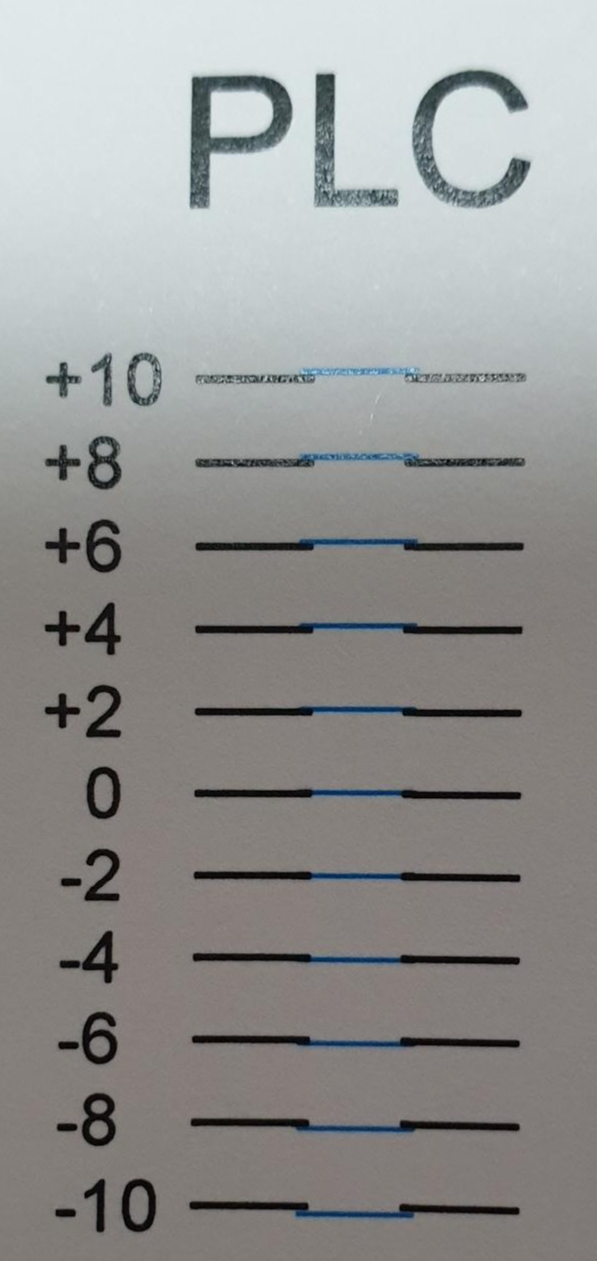

보정 전

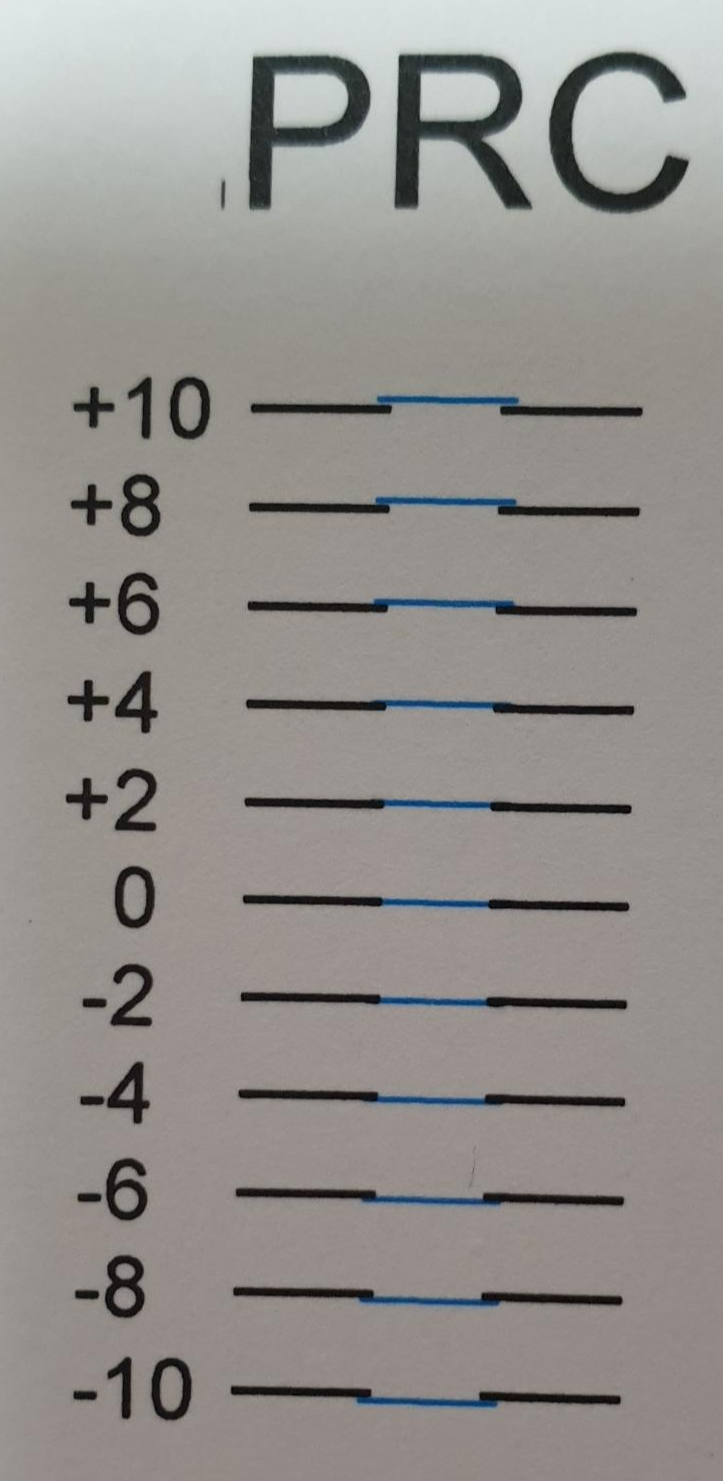

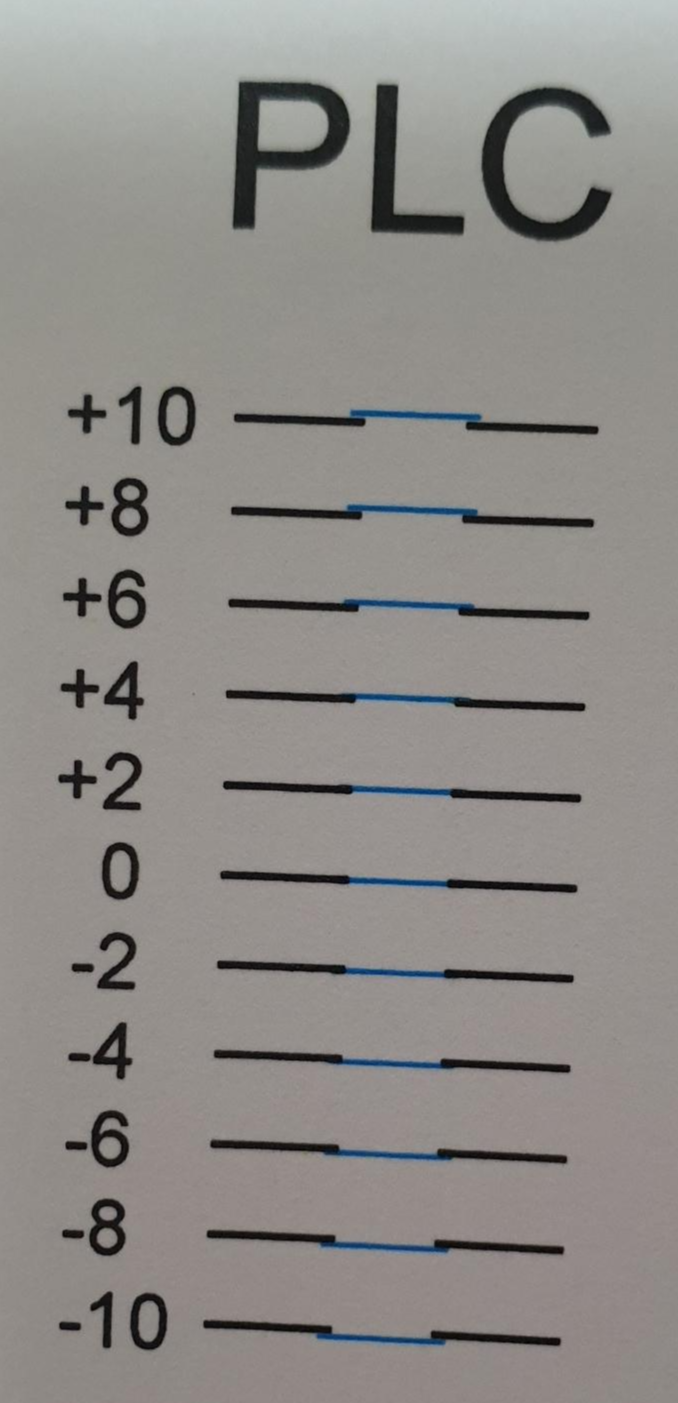

PLC와 PRC는 -2 위치가 흑백과 일치한다.
터치 패널의 조정 값 입력을 누르고 항목을 선택하면 숫자를 입력할 수 있다.
1 단위로 입력하면 된다. 만약 0과 -2 줄이 상하 대칭이라면 -1이 조정할 값이 된다.
➖➕ 키를 누르는게 편하다.
나머지 색상도 1 단위로 보정을 하고, 모두 정상 출력될 때까지 반복한다.
보정 후
PLC와 PRC 모두 흑백 선과 일치한다.
결과
상하로 틀어진 부분은 해결 되었지만, 좌우로 틀어진 부분은 해결이 불가능하다.
CAD 출력 실험
다음 날, 1:1로 정확한 mm 치수로 디자인 및 출력이 가능한 CAD를 사용해서 컬러 정렬을 테스트 해보았다.
- 왼쪽과, 위쪽은 5mm 공백을 주었다. (프린터의 여백 한계는 약 4.5mm)
- 격자 무늬에서 같은 색상의 선간 간격은 20mm이다.
- 모든 선은 0.5mm 굵기이다.

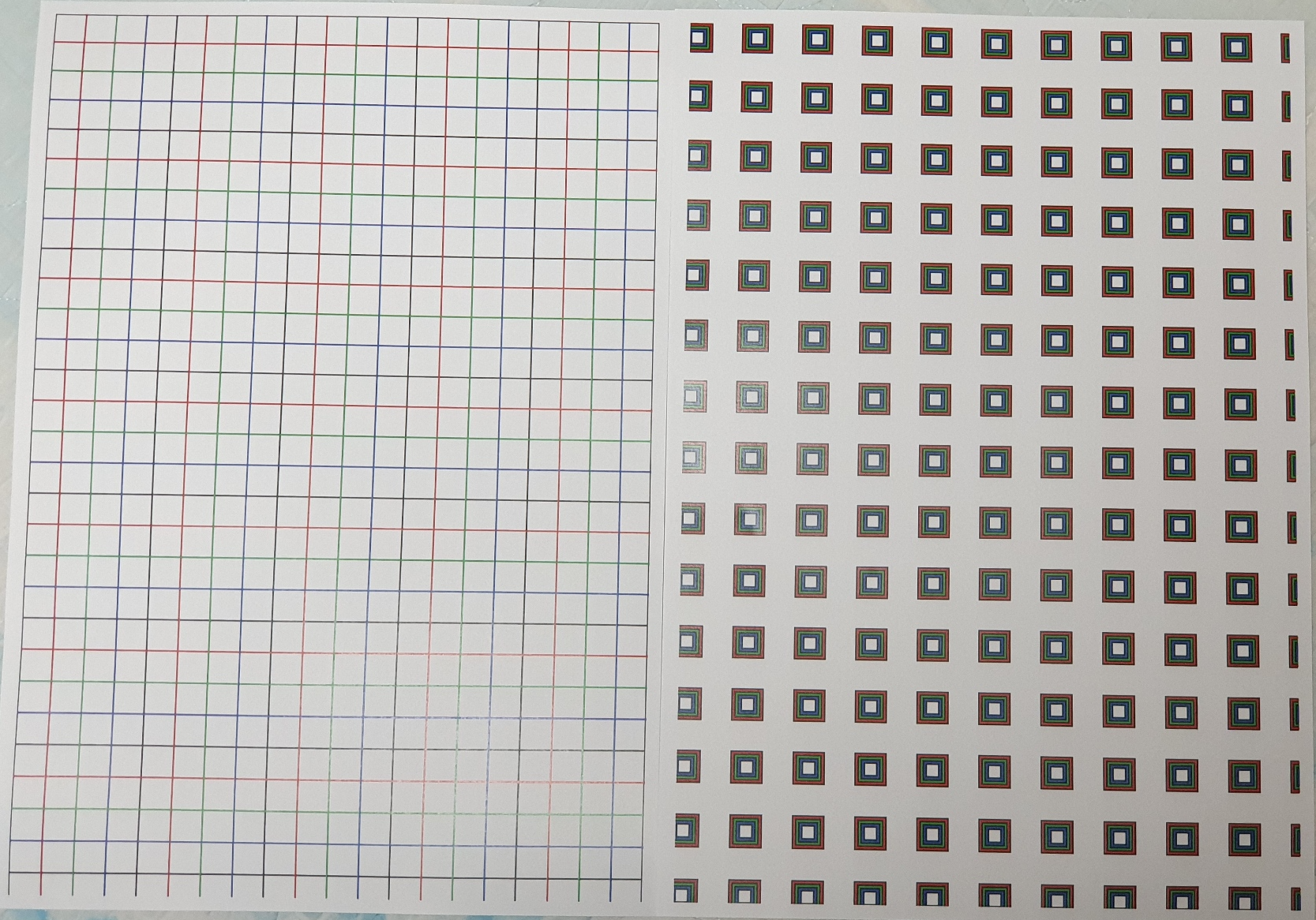

- 격자 패턴과 사각형 패턴을 출력하였다.
- 선의 색상은 RGB 컬러를 사용했다. R=M+Y, G=C+Y, B=C+M
- CMY 컬러는 나중에...

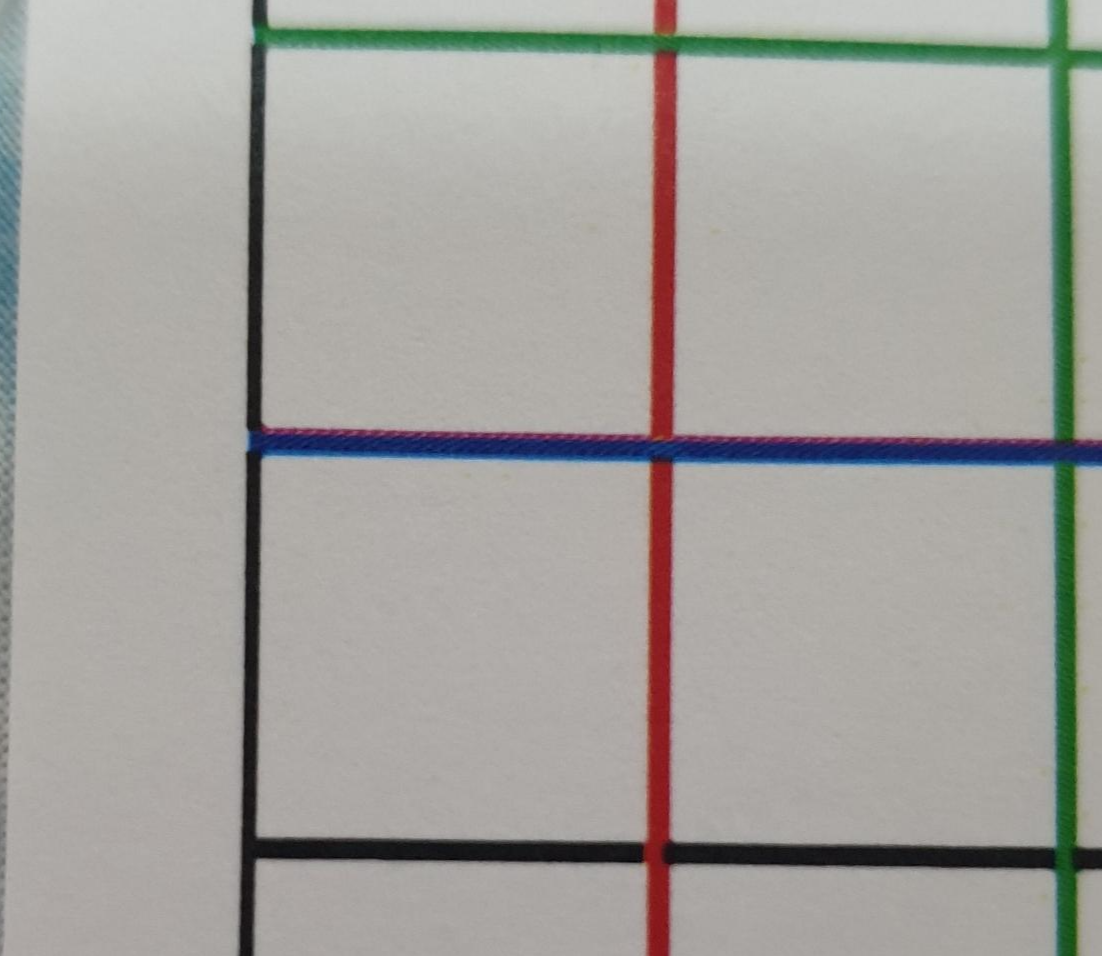

위에서 35, 75, 235mm 위치의 Blue 컬러의 색 정렬이 위아래로 틀어졌다. 그 중 235mm 위치가 심하게 틀어졌다.
약 0.1mm 틀어졌다. 프린터에서 컬러 보정을 했는데도 틀어지는 것이다.

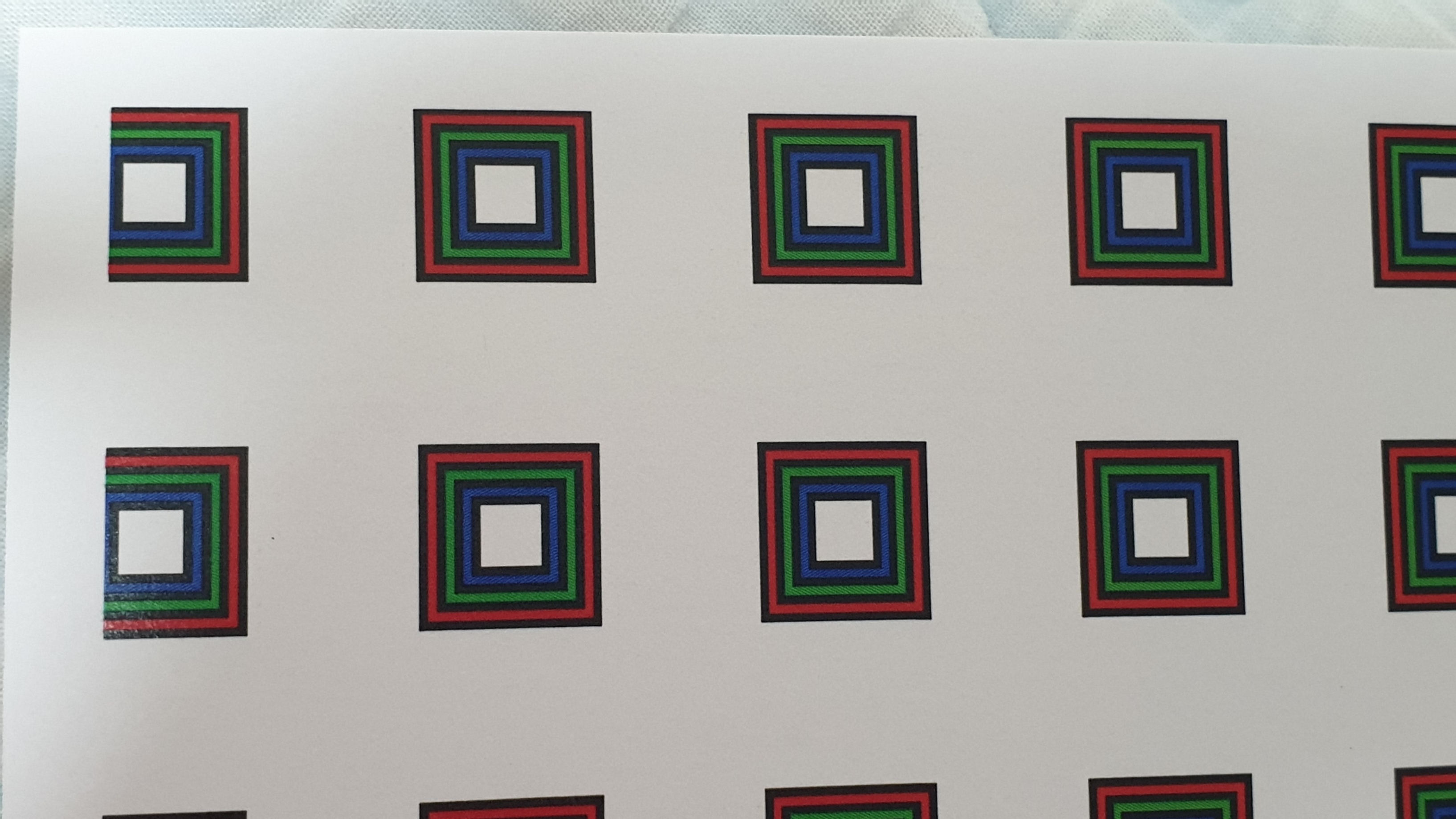

사각형 출력에서도 윗 부분은 봐줄만하다. 하지만 右下 영역은...

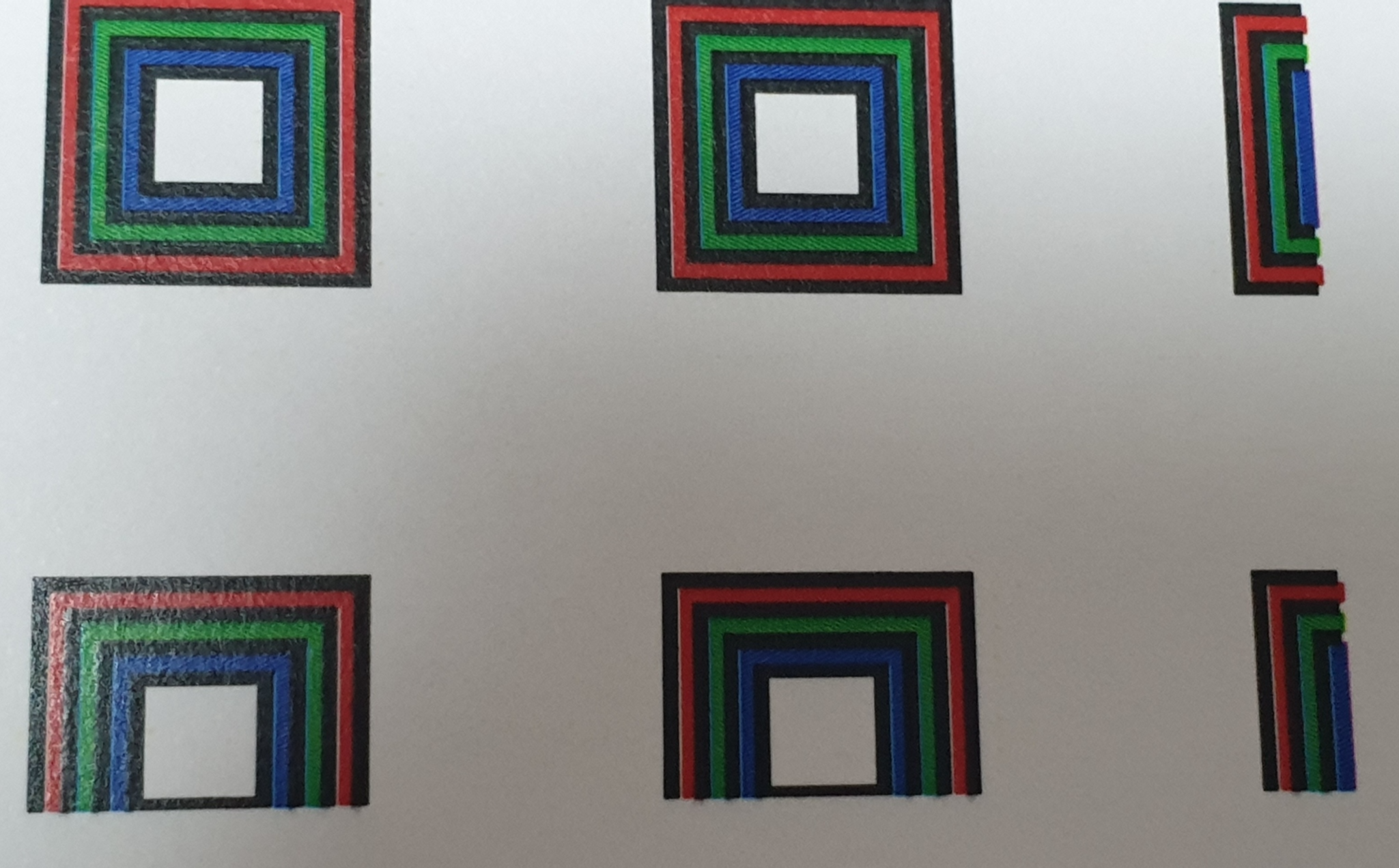

눈에 띌 정도로 틀어졌다. Red, Blue 색상이 우측으로 틀어졌다.
Green 색상도 검정색보다 우측으로 돌출 됐지만, Green의 왼쪽에 공백이 없는 것으로 봐선, Yellow 정렬은 정상이라고 추측해 본다.
Yellow 색상의 정렬 상태는 눈으로 식별이 불가능하다. 고화질 스캔을 하거나 현미경 필요.
결론
후지필름 Apeos C325 프린터는 컬러 수직 보정을 해도 부분적으로 틀어짐이 발생한다.
컬러 수평 보정은 기능이 없어서 불가능하다.
업무용으로 사용하기엔 품질이 부적합하다.
