PCB 편집기

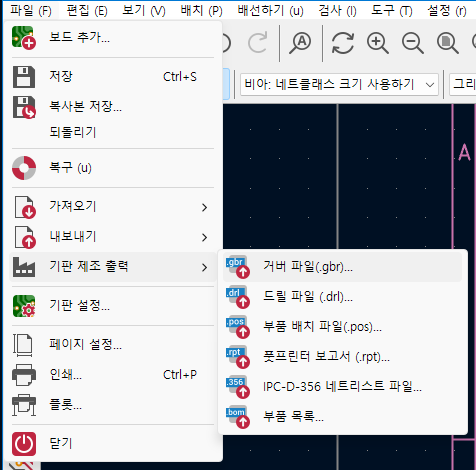

파일 - 기판 제조 출력 - 거버 파일(.gbr)... 항목을 선택한다.

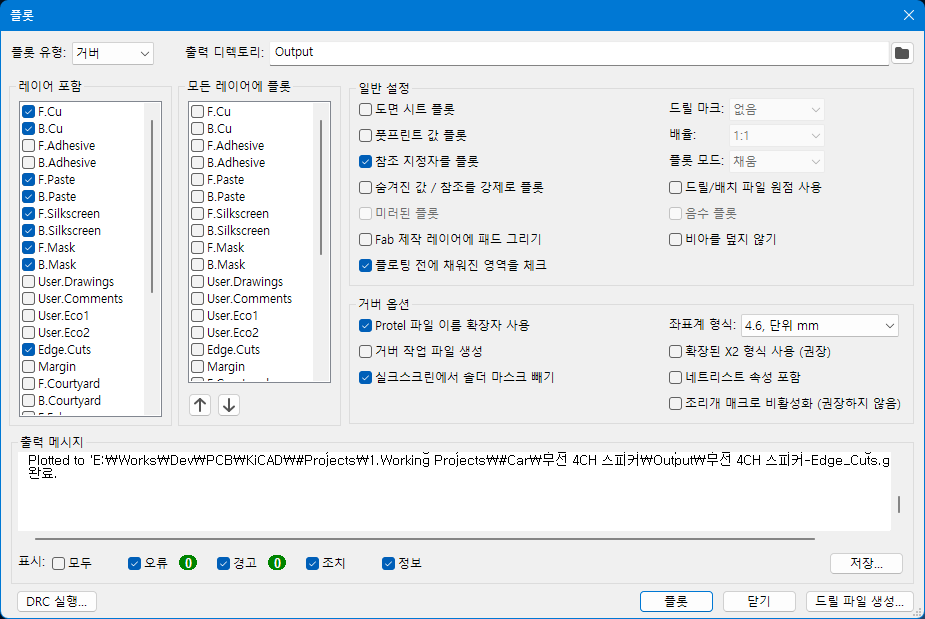

위 그림처럼 설정하는 것이 JCLPCB 권장값이다.
플롯 버튼을 누른다.
드릴 파일 생성... 버튼을 누른다.

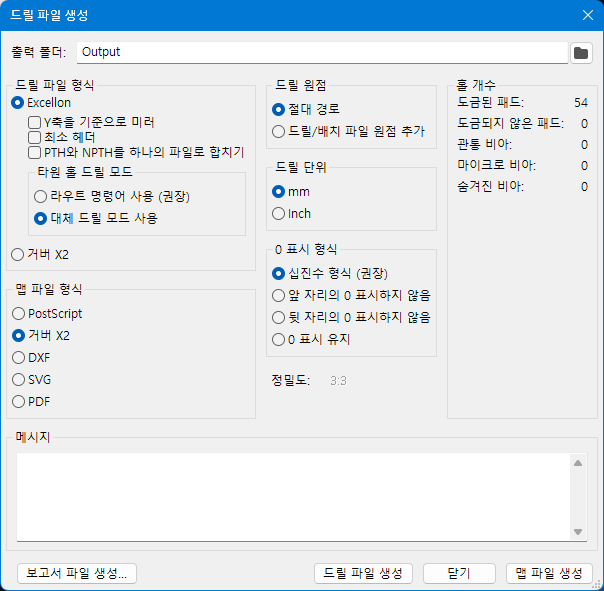

위 그림처럼 설정하는 것이 JCLPCB 권장값이다.
드릴 파일 생성 버튼을 누른다.
맵 파일 생성 버튼을 누른다.
총 13개의 파일이 생성된다.
검사 사이트

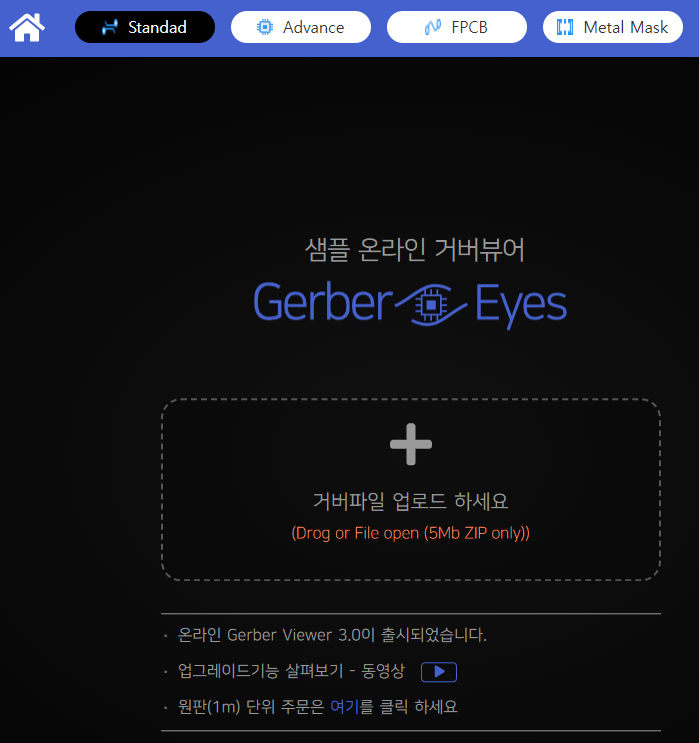

Gerberview
www.samplepcb.co.kr

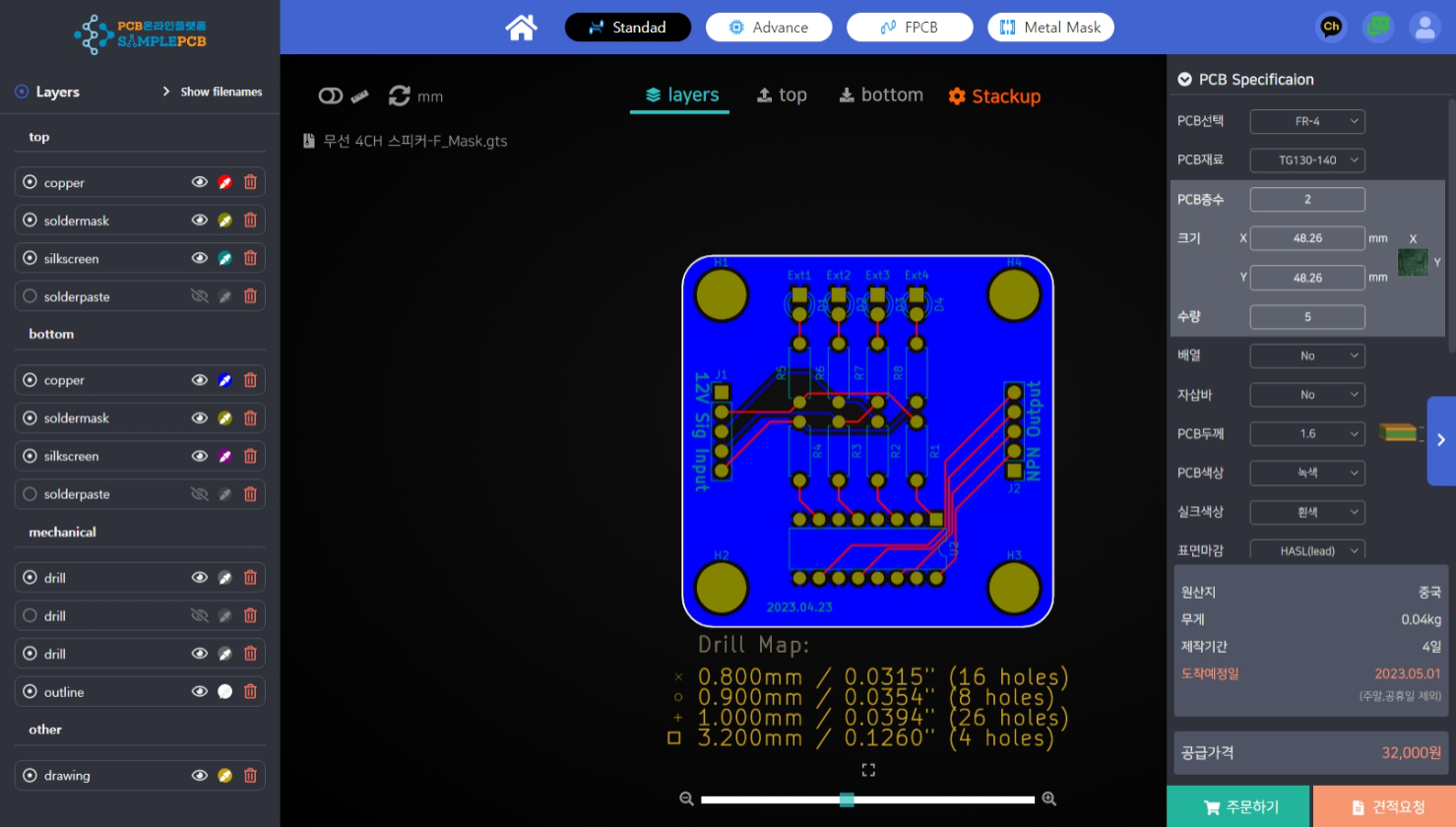

위 페이지에 13개 거버 파일을 드래그&드롭을 하면 아래 처럼 미리보기가 된다.
이상이 있으면 오류 메시지가 나타난다.
주문 사이트
PCB Order & Online PCB Quote & PCB Assembly Quote - JLCPCB
PCB Prototype & PCB Fabrication Manufacturer - JLCPCB
cart.jlcpcb.com
파일을 zip으로 압축 후 업로드, 제조 사양을 확인 후 주문을 하면 된다.
