고장난 제품을 분해해본다. 쓸만한 부품이 있어서 버리기 아깝다.
흰색 몸체를 좌우로 벌려서 전면 커버를 떼어낸다.

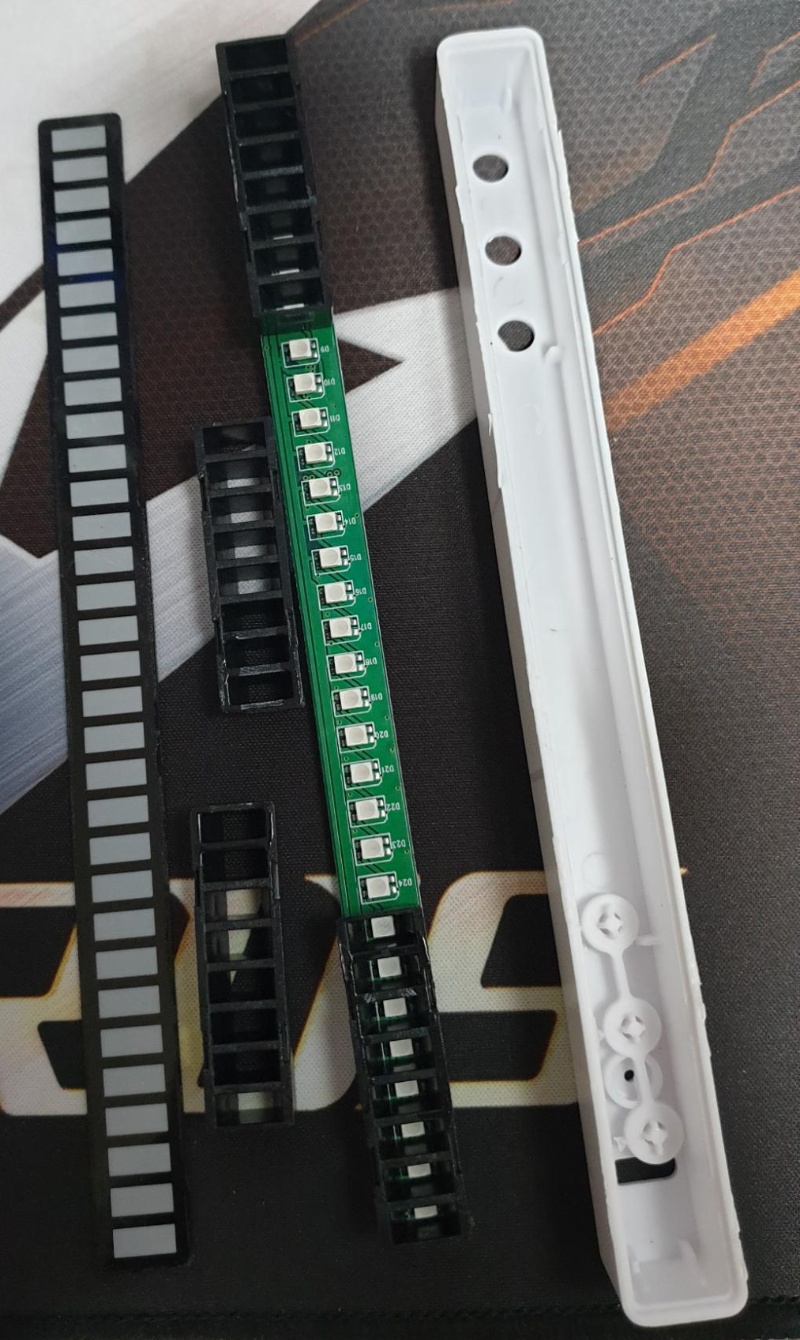

검정색 칸막이가 돌기에 고정되어 있기 때문에 흰색 커버를 다시 좌우로 벌려서 PCB 어셈블리를 뽑으면 된다.
가운데 칸막이 두 개는 바로 분리되는데, 양쪽 칸막이는 접착제로 단단히 붙어있다.

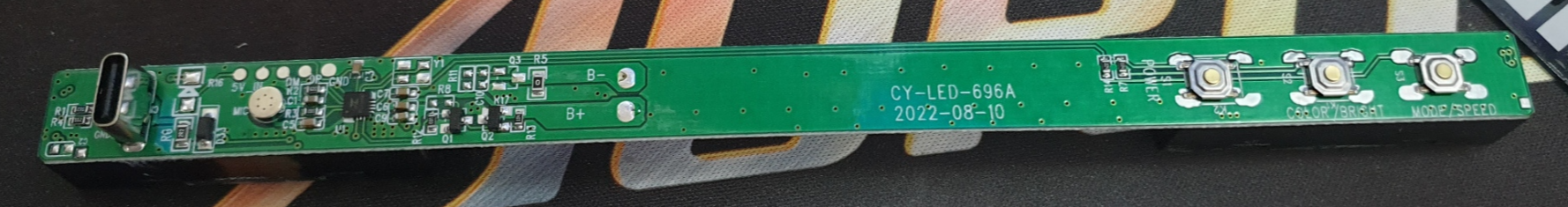

PCB 뒷면
2022.11에 $2.99 3개 묶음 할인으로 구매했던 것인데, 제조날짜는 2022-08-10으로 표시되어 있다.
PCB 모델명은 CY-LED-696A

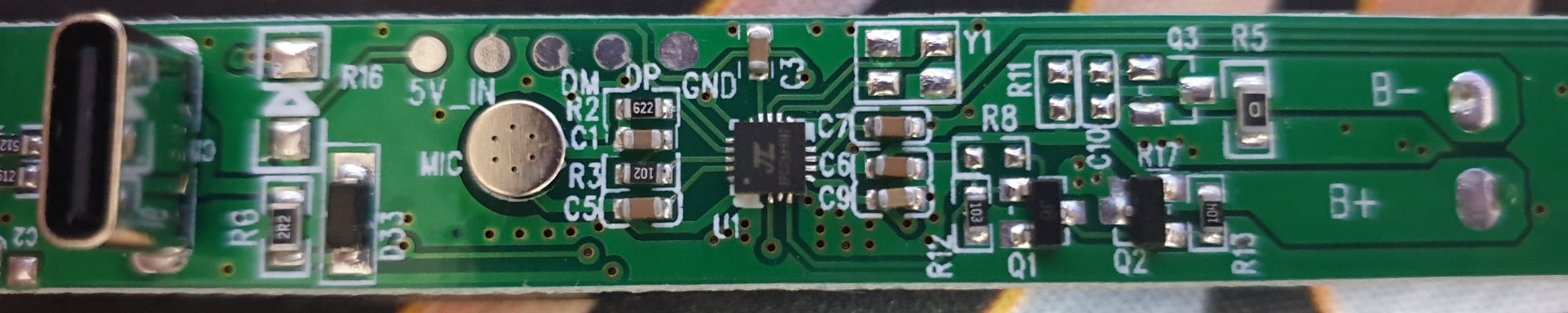

USB-C 포트, 마이크, MCU, 배터리 접점이 보인다.
납작한 택트 스위치 3개가 붙어있다.
컬러 변경, 모드 변경만 된다.
LED는 4Pin으로 전원 2점, 데이터 2점이다. 주소로 RGB를 제어한다. WS2812B와 같은 구조.
이 제품의 단점은 전원이 공급됐을 때 자동 부팅이 되지 않는다.
소리반응 LED바는 3D 40LED 배터리 내장 제품이 제일 쓸만하다.
