중국의 오디오 기기 전문 업체인 Aiyima에서 가성비 좋은 앰프, 보드, 스피커 등의 제품을 구입할 수 있다.
진동 스피커는 진동판이 없는 반제품 스피커이다. 얇은 판막에 붙여서 사용하게 되는데, 크기에 따라 출력이 달라진다.
층간소음 보복으로 콘크리트에 진동 스피커를 사용한다면 50W 이상의 제품을 추천한다. 이 외에는 석고보드나 나무 판자처럼 진동이 되는 물체에 붙이는 것이 좋다.
스피커는 타 앰프와의 호환성이 좋은 8Ω가 좋다. 4Ω 스피커와 성능 차이는 거의 없다.

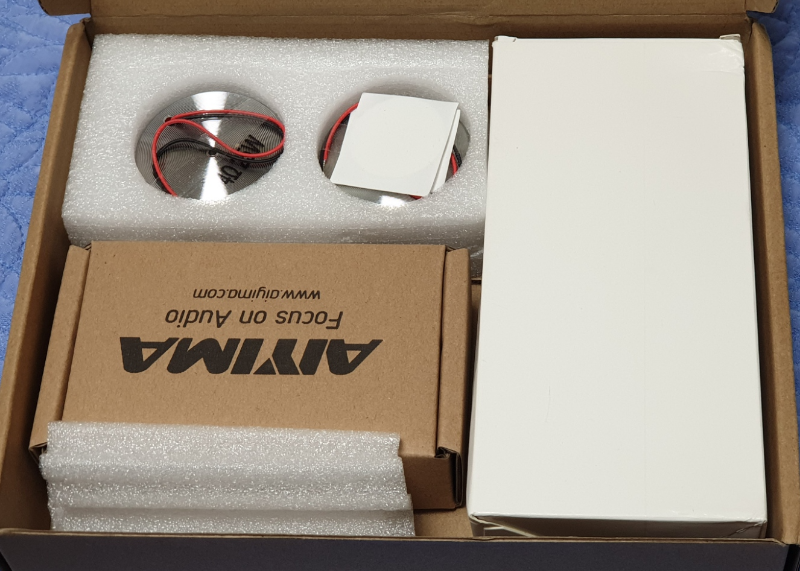

개봉

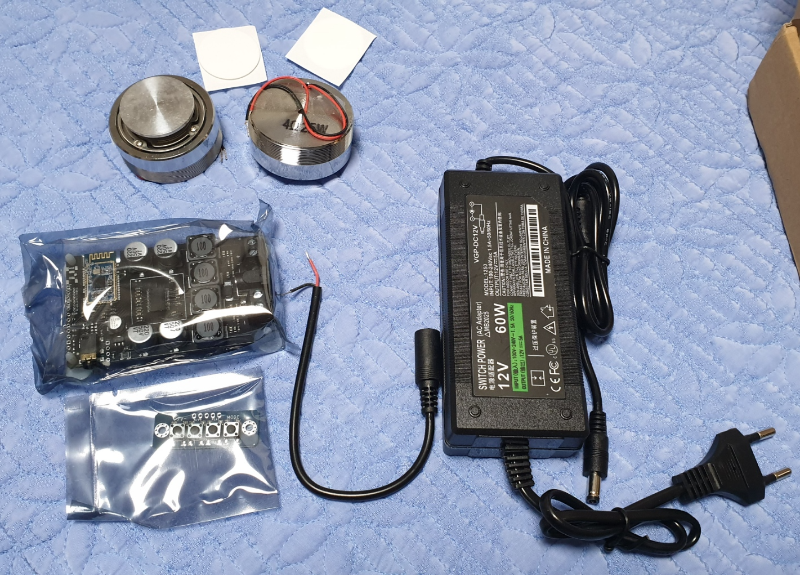

구성품으로는 진동 스피커 2개와 양면테이프, 앰프, SMPS, DC 커넥터(수)가 들어있다.
플러그

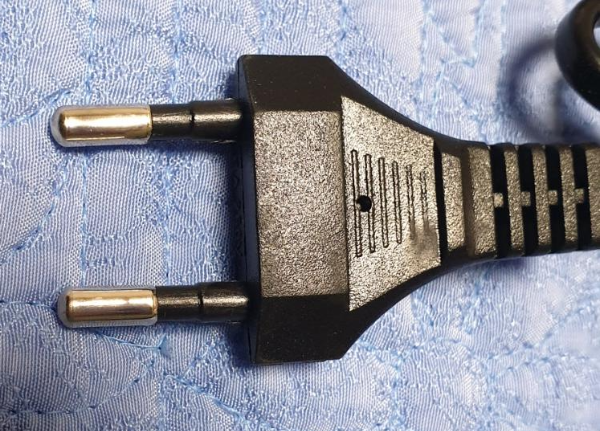

SMPS의 플러그는 전선 인출형이며, 소전류용 C Type이다. 그래서 핀의 굵기는 4mm이다.
한국에서는 안전상 4.8Ø 핀을 사용해야 하는데, 이는 16A용 플러그에서 사용한다.
C타입이라도 허용 전류에 따라 4.0mm, 4.8mm가 있으므로, 유럽형 플러그라고 해서 4.0mm가 아니고 4.0mm라고해서 유럽형이 아니다.

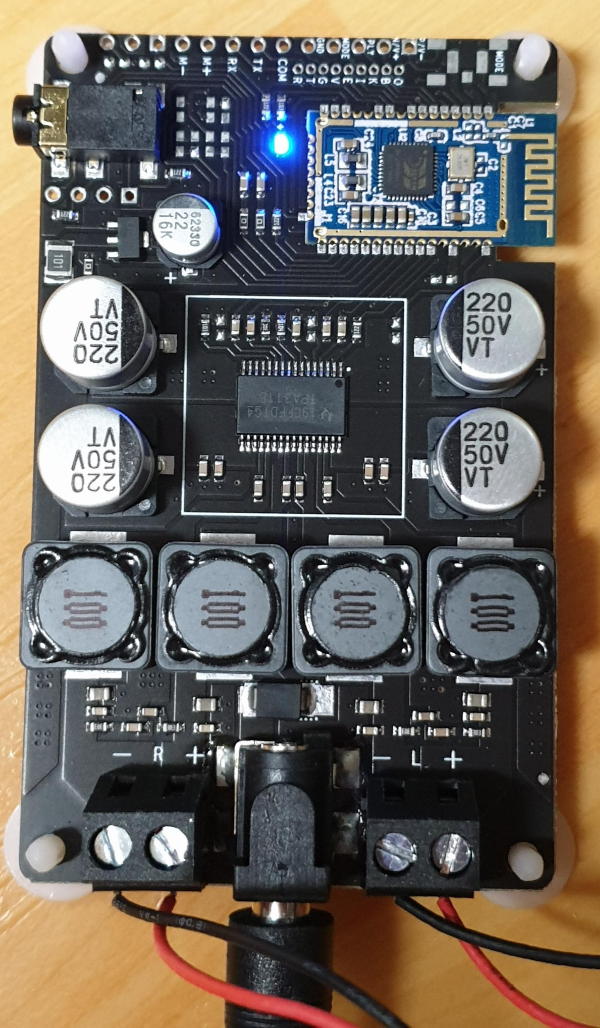

앰프
- 30W * 2채널
- 8~26VDC 전원
- TPA3118 앰프
PCB 한 쪽 면에만 부품이 배치되어 있어서 케이스를 사용하여 제품화 하거나 임베디드로 설치할 때, 간섭을 줄이고 공간절약을 할 수 있다.

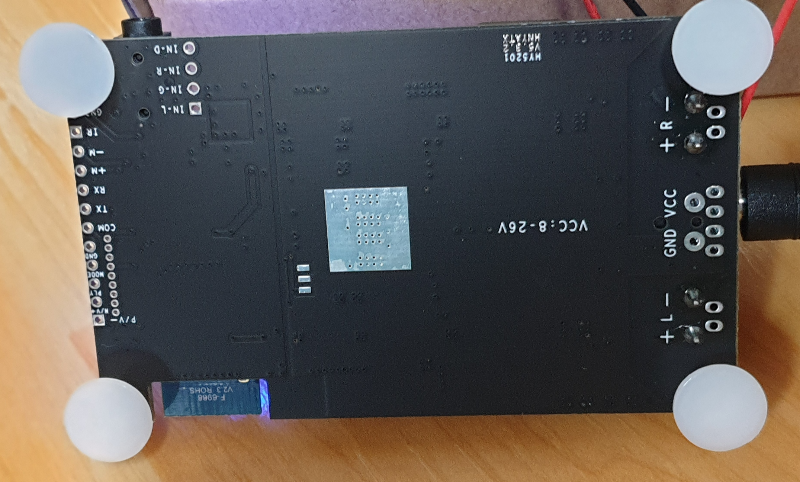

뒷면의 앰프 IC 위치에는 방열을 위한 패드가 위치하고 있는데 비슷한 크기의 방열판을 붙여주면 좋다.
아날로그 회로 특성상 온도에 따라 앰프 성능이 달라진다.
캔 타입 캐패시터를 사용하여 내구성을 높였다.
연결 상태에 따라 파란 LED 점멸 속도가 바뀐다.
전원은 PCB의 DC 커넥터에 연결하거나, 동봉된 DC 커넥터를 납땜하여 연결할 수 있다. 외장 박스를 사용할 때 유용하다.
오디오는 스테레오 커넥터에 연결하거나, 납땜하여 연결할 수 있다.
블루투스 수신기가 납땜되어 있어서 블루투스 오디오 연결이 된다.
9600, 8, 1, N 시리얼 통신 포트도 있어서 볼륨과 전원 제어를 할 수 있다.
리모컨

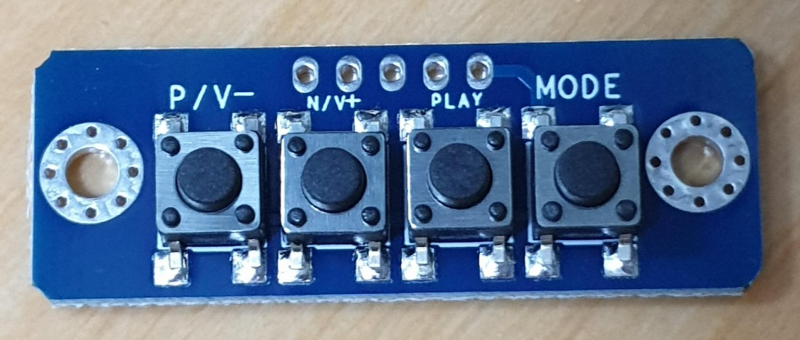

앰프 보드 모서리에 리모컨을 연결할 수 있는 접점이 있다.
동봉된 유선 리모컨에 전선을 납땜하여 앰프를 제어할 수 있다.
- 전원 켜기
- 전원 끄기
- 볼륨 증가
- 볼륨 감소
- 재생
- 일시정지
앰프를 조작이 불편한 위치에 설치한다면, 4채널 433MHz 무선 리모컨 송수신기를 연결하여 사용한다.
연결

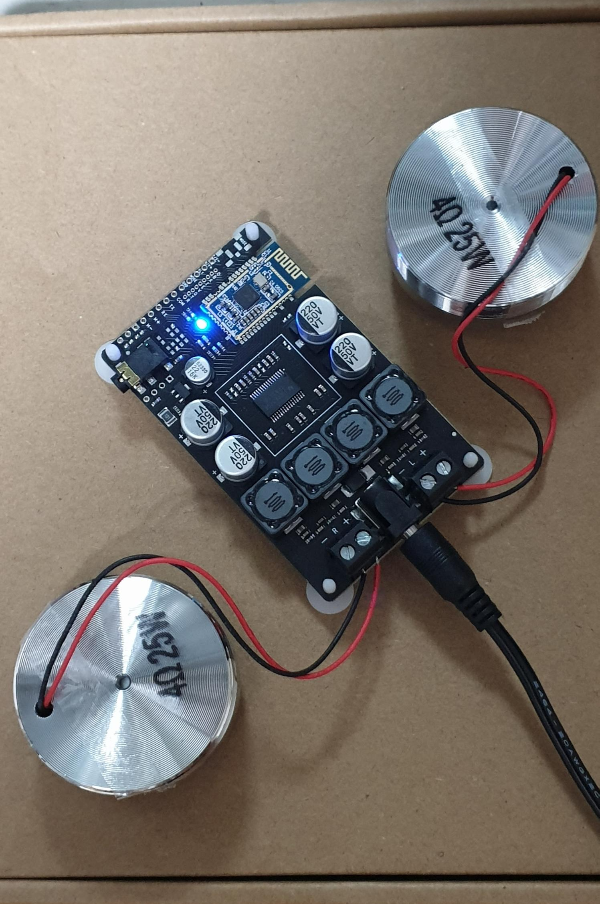

전원은 연결하면 영어로 안내 음성이 나온다. 블루투스가 연결되거나 해제될 때에도 안내 음성이 나온다. 참 쓸데 없는 기능이다. 알리 BT-스테레오 동글이도 안내 음성이 나와서 바로 서랍행이 되었다.
스마트폰이나 PC에서 블루투스 수신기에 연결하면 오디오를 전송할 수 있다.
통화 기능은 없다. 왜냐하면 보드에MIC 연결이 없기 때문.
스피커
- 지름: 49.8mm
- 높이: 진동판 제외 21.5mm
- 높이: 진동판 포함 29mm
- 진동판 지름: 34mm
스피커 기본 전선은 짧으므로 연장하려면 무산소동선을 사용하면 된다.

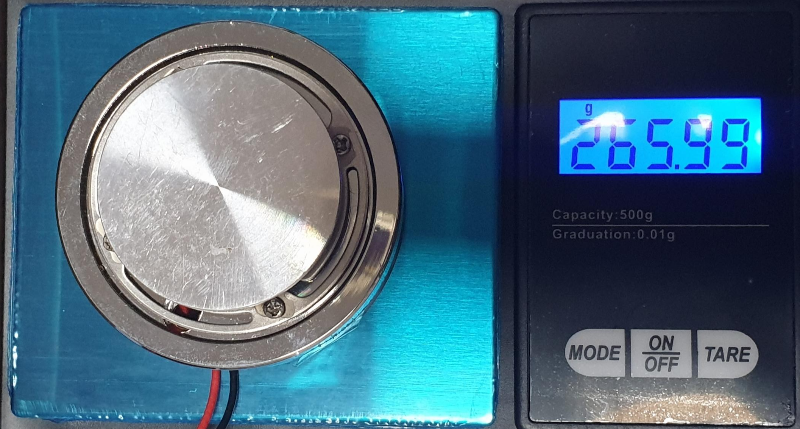

스피커 무게는 약 266g이다.
바닥에 설치할 때는 스피커에 작용하는 중력만으로 충분한데, 측면이나 천장에 설치할 때는 고정을 해야한다.

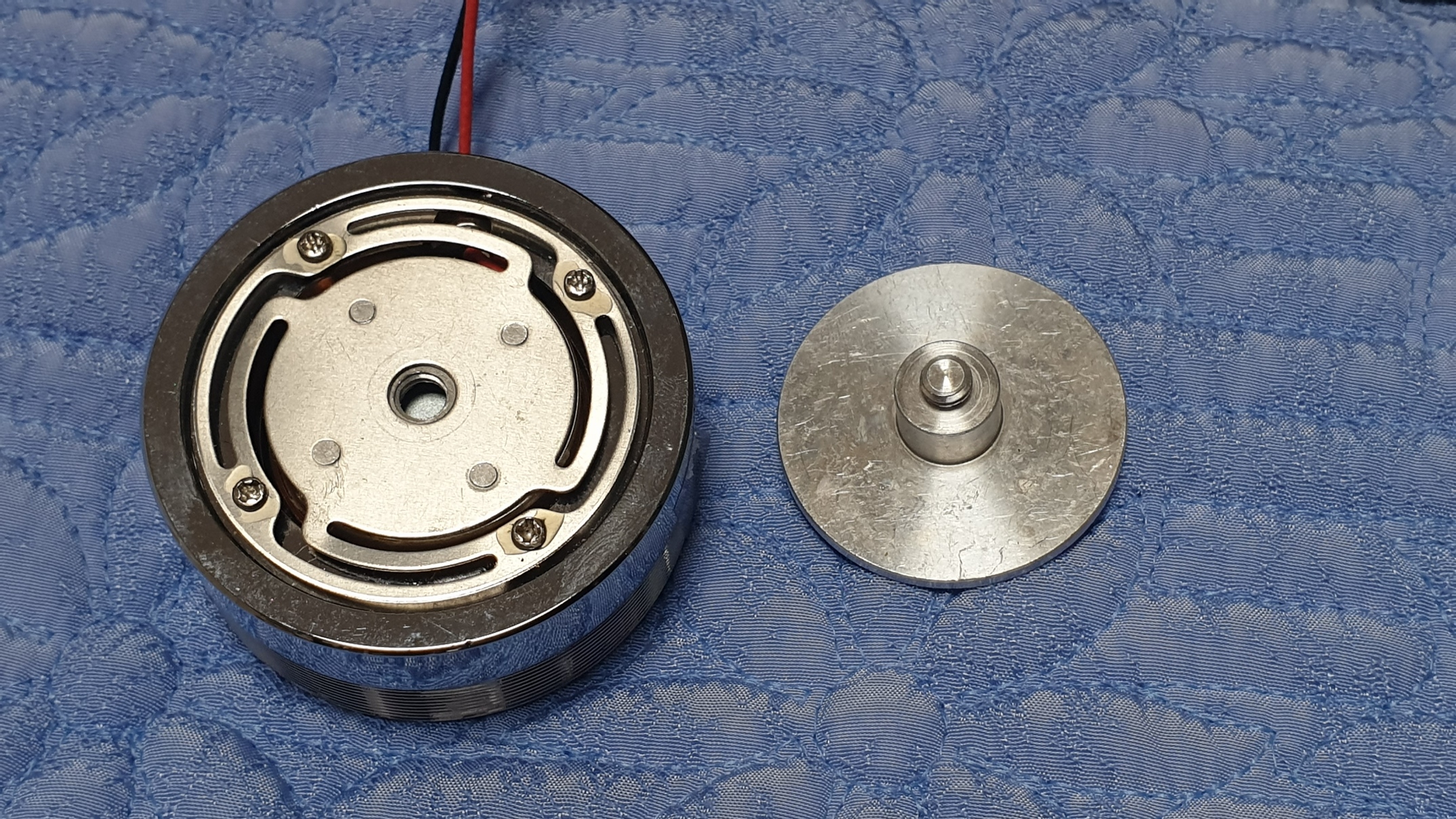

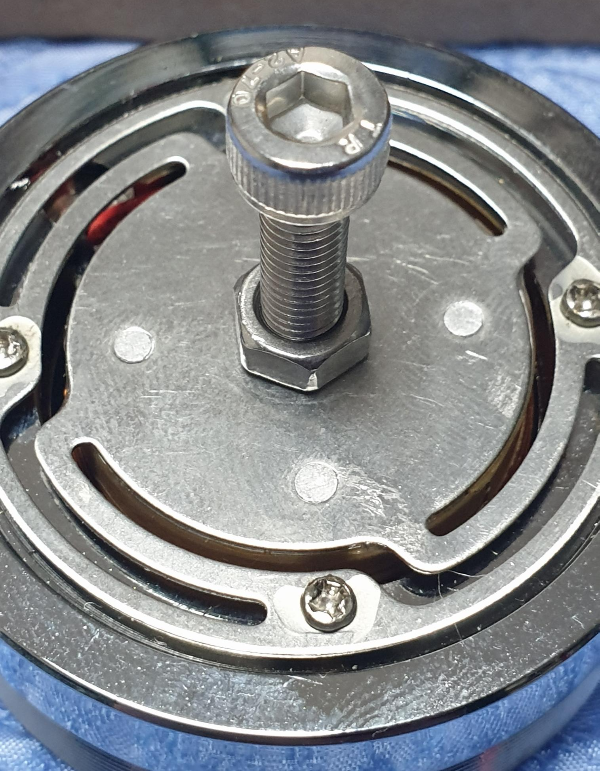

고정 브라켓으로 스피커 뒷면을 눌러주고, 진동판 접착이 어려우면 볼트를 박아서 설치하면 된다.
M5 규격 볼트를 사용하면 되며, 내부 손상을 방지하기 위해 너트를 사용하여 볼트 깊이를 제한한다.
반대쪽에 있는 작은 구멍은 나사산이 아니므로 필요시 탭으로 가공해서 고정하면 된다.
몸통에는 홈이 있는데, M50 * P1 나사산이다.
