인벤터 2021 이상에서 스레드모델러 사용하기

인벤터 2021 이상에서 threadModeler 애드온을 사용할 수 있습니다.

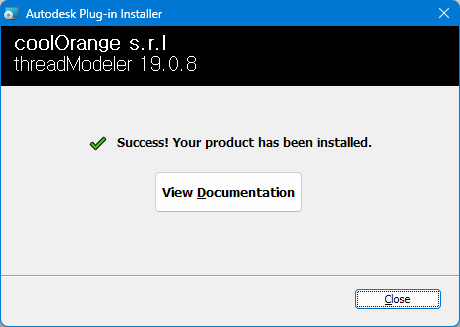

1. 애드온 설치

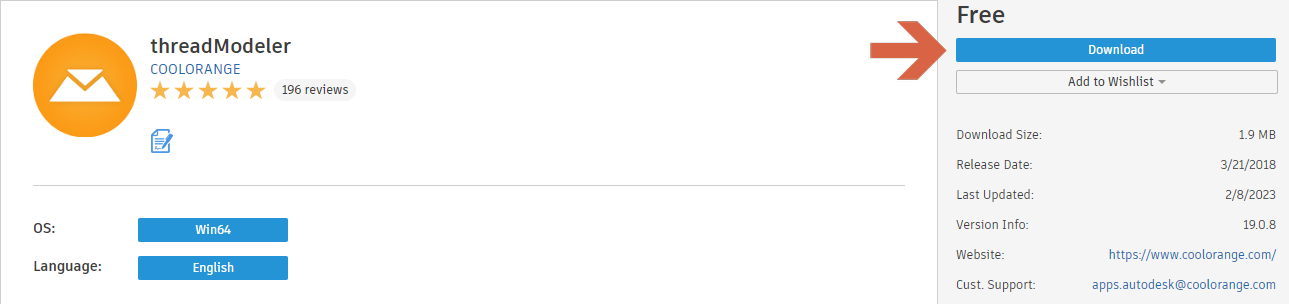

아래 페이지에서 애드온을 내려받고 설치합니다.

threadModeler | Inventor | Autodesk App Store





2. 파일 편집

아래 경로에서

C:\ProgramData\Autodesk\ApplicationPlugins\coolOrange_threadModeler.bundle

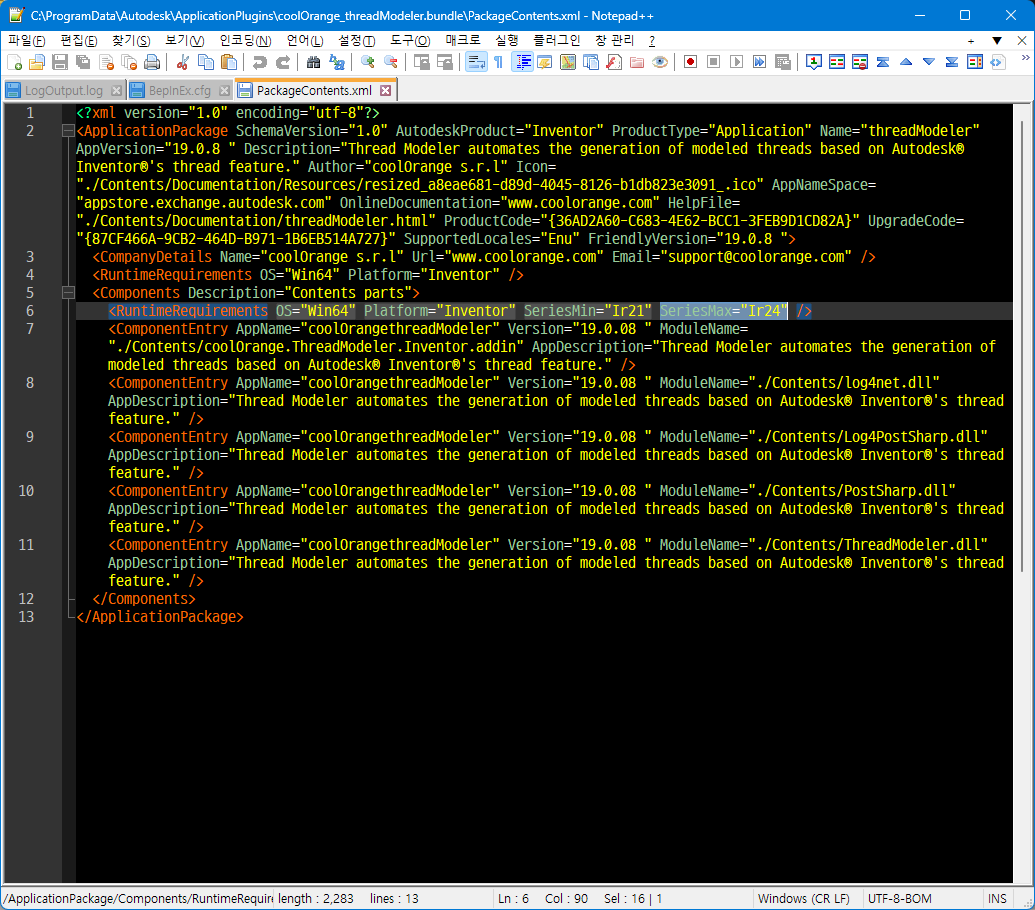

PackageContents.xml 파일을 편집기로 열고

SeriesMax="Ir24" 속성을 찾아서 값을 "Ir30"으로 변경합니다.



3. 파일 편집

아래 경로에서

C:\ProgramData\Autodesk\ApplicationPlugins\coolOrange_threadModeler.bundle\Contents

coolOrange.ThreadModeler.Inventor.addin 파일을 편집기로 열고

  <SupportedSoftwareVersionLessThan>25..</SupportedSoftwareVersionLessThan> 줄을 삭제합니다.



4. 인벤터 실행

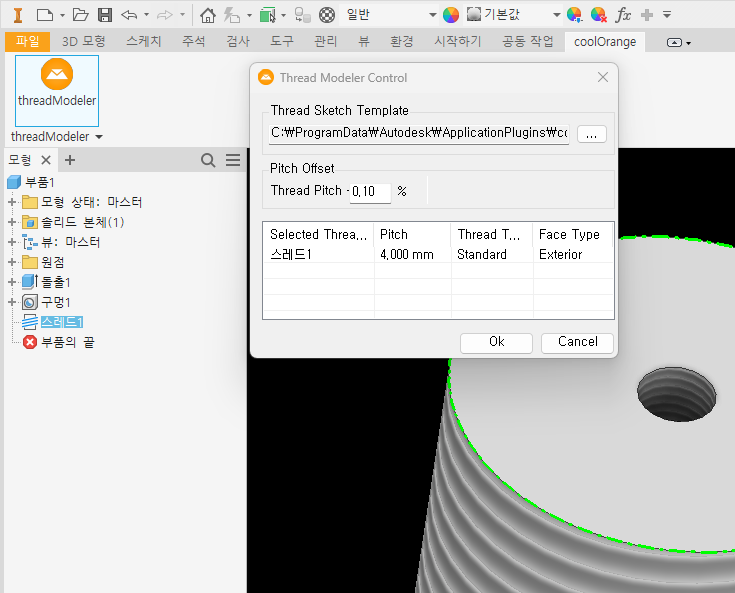

모델을 작성하고 coolOrange 탭에서 threadModeler 버튼을 클릭하면 다이얼로그 창이 나타납니다.

모형 트리에서 스레드 항목을 선택하고 Ok 버튼을 누르면 됩니다.

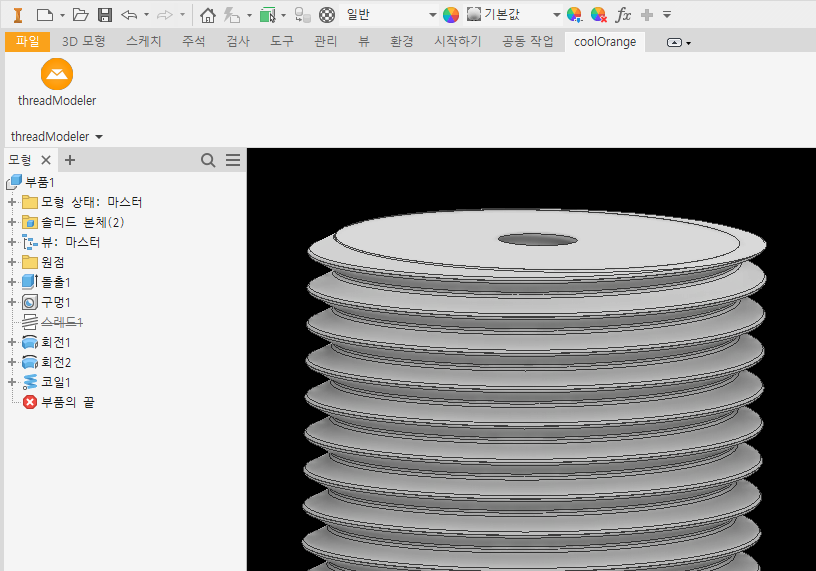

짜장~

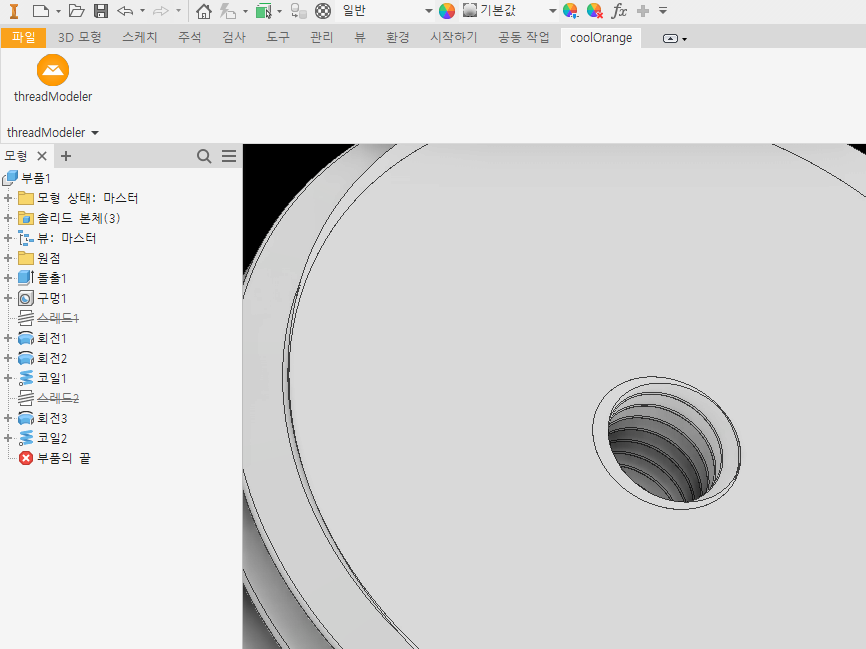

탭 스레드는 홀 기능에서 탭을 사용하지 말고, 구멍만 뚫은 뒤 스레드 기능을 사용해야 합니다.



스레드모델러는 스레드를 3D 모델링으로 표현해주는 자동화 스크립트입니다.

스레드 기능만 보면 퓨전360이 훨씬 좋아 보입니다.
