🛒GDN029R, NFC 3색 ePaper

알리익스프레스

가격: $16.35 (₩25594)

배송: $3.55, 7일 만에 도착

상품페이지:

16.35US $ |Goodisplay Wireless 2.9 Inch Electronic Nfc E-ink Display Label - Industrial Computer & Accessories - AliExpress

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

용도

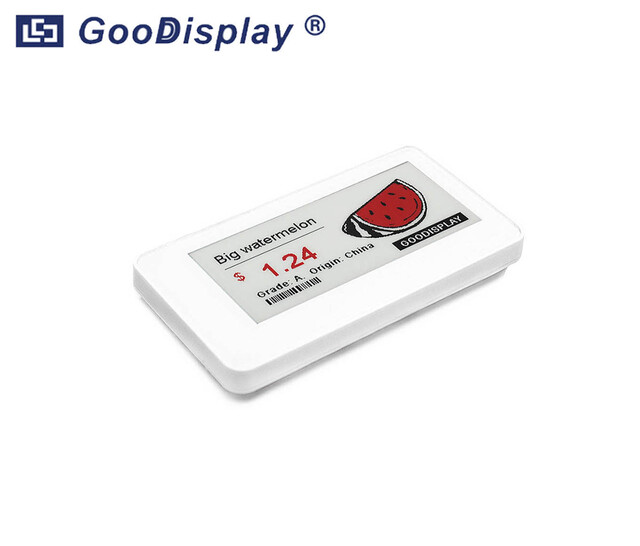

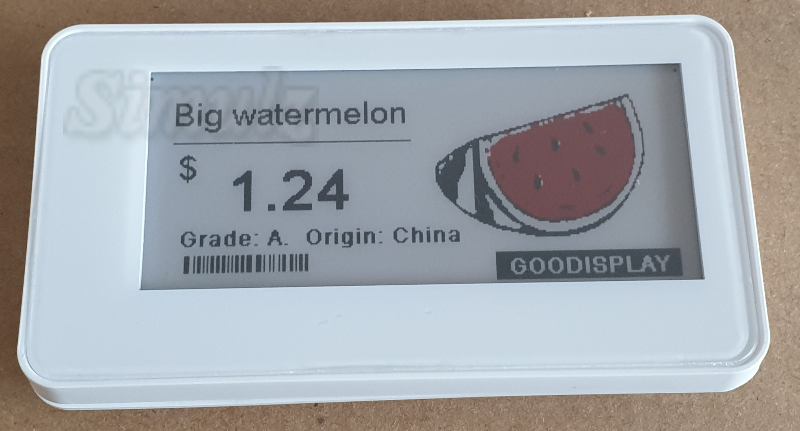

가격 표시기
전화번호 표시기

국내 IoT 개발 관련하여 WaveShare를 모르는 사람은 없을 것이다. ePaper 디스플레이를 전문적으로 취급하는 GOOD DISPLAY의 거래처이다.
4색 NFC ePaper는 타사 제품을 구입해야 한다.

4 Color 2.9 NFC

상품 페이지 링크

10.61US $ 50% OFF|4 Color 2.66/2.9 Yalatech Esl Digital E Ink Epaper Nfc Price Tag Esl Electronic Shelf Label For Intelligent St

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

개봉

흰색 박스 상태로 도착했으며, 내부에 제품 상자가 완충재와 함께 들어있다.
제품 박스에는 에어캡으로 제품을 보호하고 있다.
에어캡 봉지에서 꺼내면 정전 비닐 봉지에 제품이 들어있다.

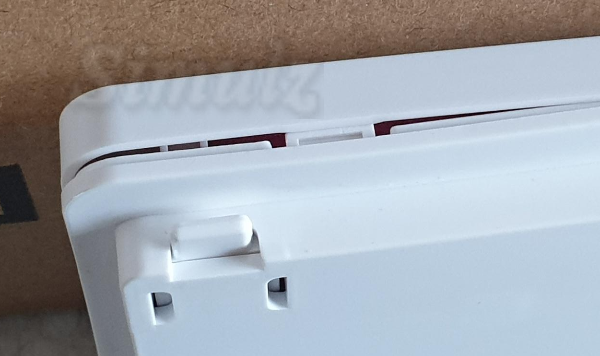

그런데 왜 케이스가 벌어져 있는 것인가?!
(내부에는 분홍 완충재가 두 겹 들어있다. 너무 두꺼워서 벌어졌을 수도...)

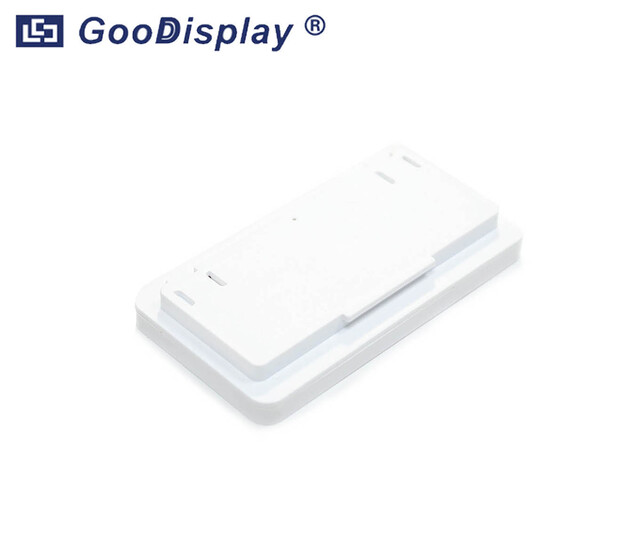

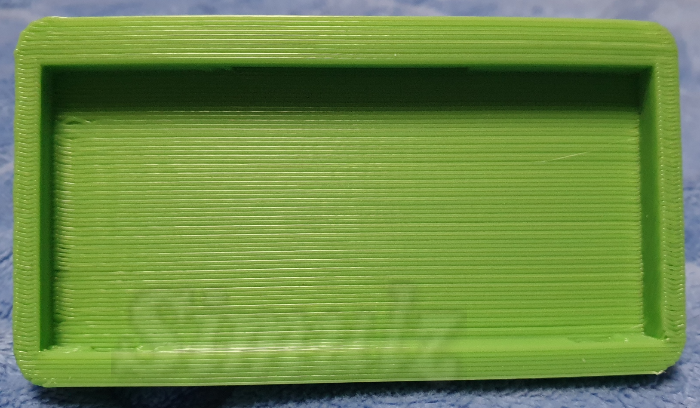

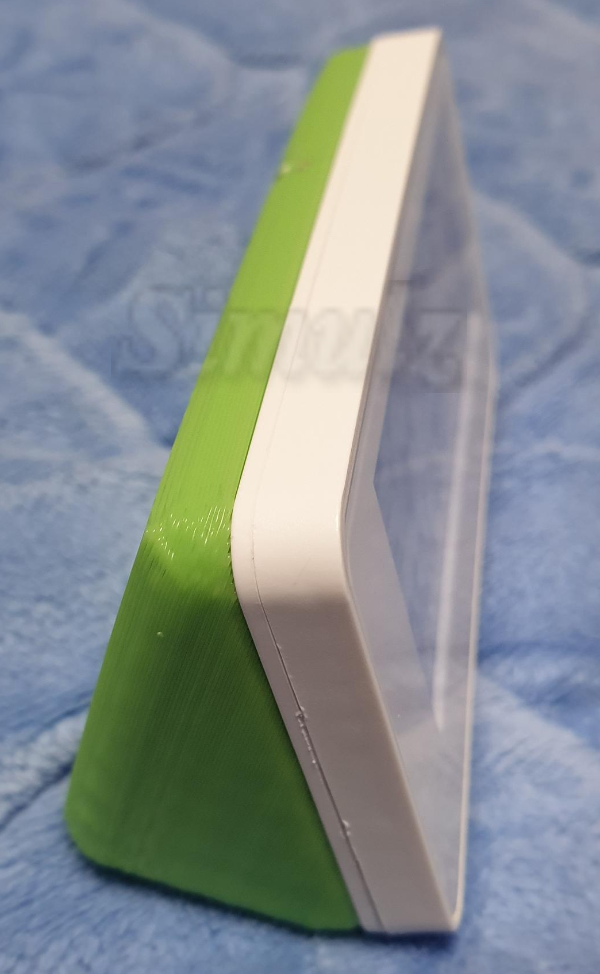

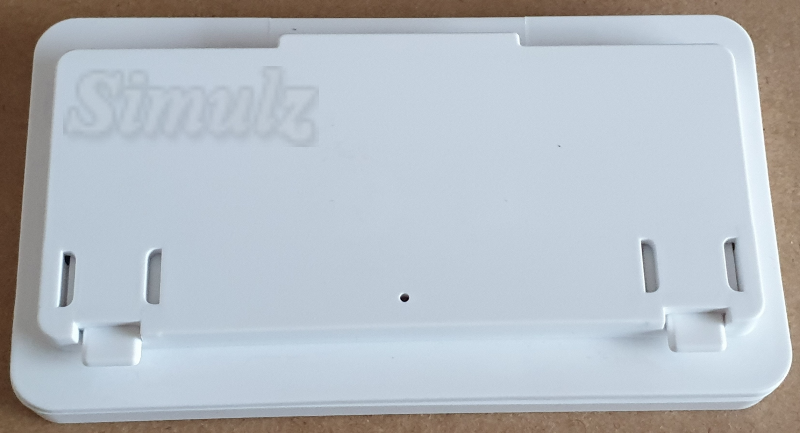

케이스는 인클로저에 끼울 수 있도록 되어 있다.

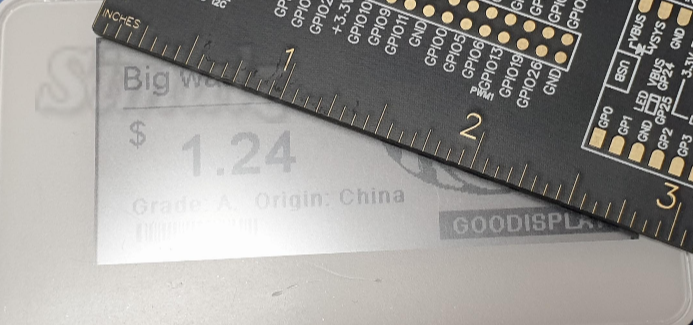

케이스 밖으로 보이는 크기는 대략... 2.8inch이다.
2.9인치는 디스플레이 전체 영역인 것 같다.

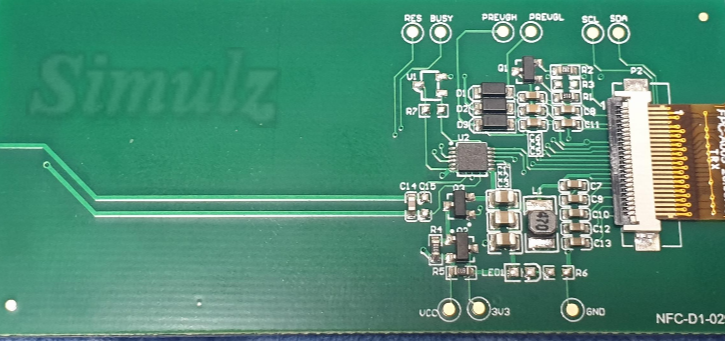

PCB 뒷면을 보면 테스트 포인트가 보인다.
NFC가 아닌 유선으로도 데이터 전송이 가능한 제품이다. 제조사 사이트에서 드라이버를 받을 수 있다.

NFC 전송하기

알리익스프레스는 갱신이 잘 안 되는지 잘못된 내용을 안내하고 있다.

앱 내려받기

https://www.good-display.com/companyfile/1392.html

ESL Price Tag App_Good Display

www.good-display.com

최신 버전의 .apk 파일을 안드로이드 폰으로 내려받고 설치한다.

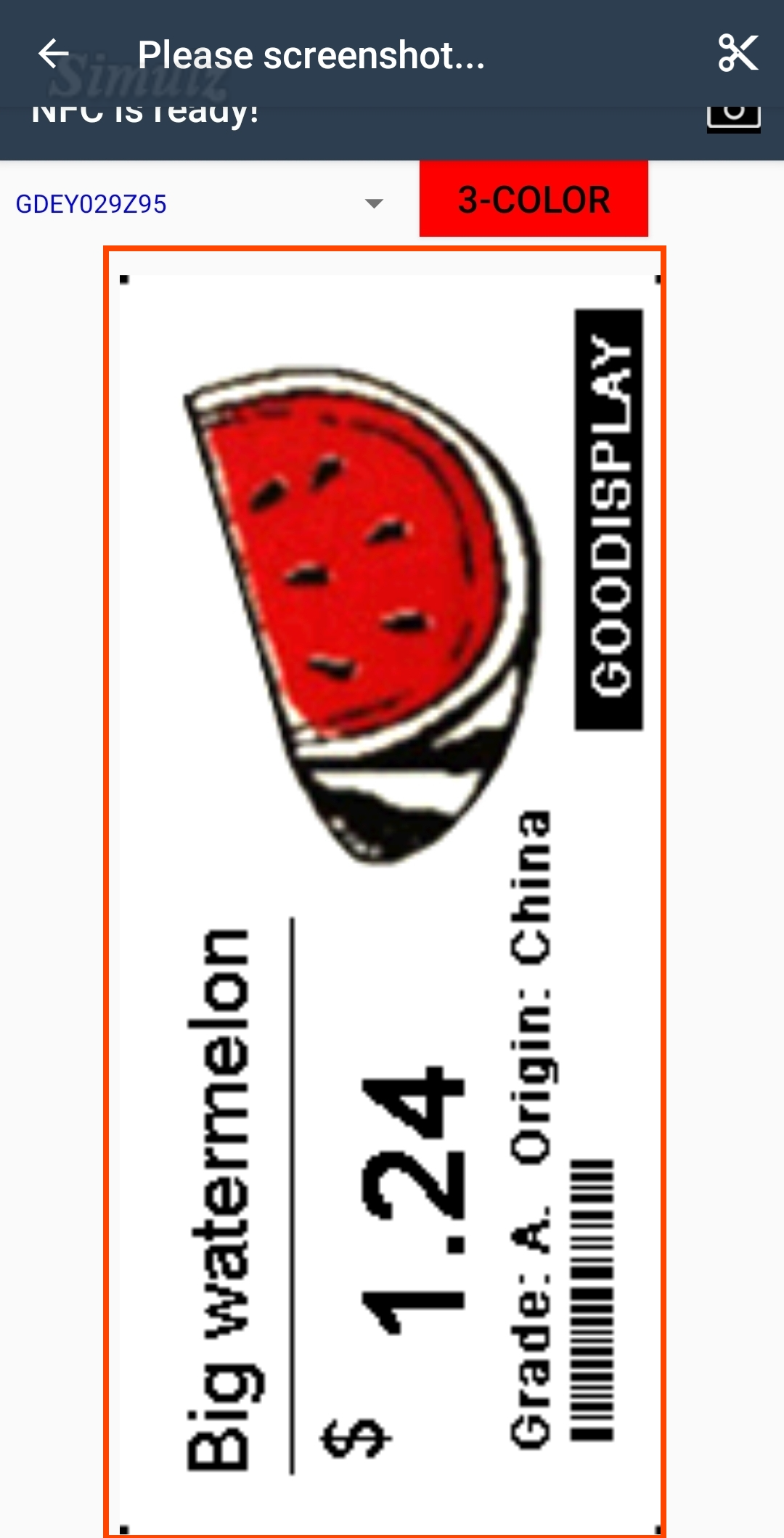

NFC-D1 앱을 실행한다.

3-COLOR로 먼저 설정 후, GDEY029Z95 모델을 선택한다.

카메라 아이콘을 눌러서 그림을 불러온 후 빨간색 사각형으로 위치를 맞추면 된다.
터치를 할 때마다 사각형 크기가 단계적으로 커진다.

그다음 ePaper 제품을 폰 뒷면에 붙이면 데이터가 전송된다. 완료까지 약 20초가 소요된다.

데이터 전송은 순간인데, 완료 시간이 오래 걸리는 이유는?
3색 이상의 전자종이는 갱신 속도가 느리기 때문이다. 갱신하는 동안 전력이 필요하다.

이미지 회전, 확대/축소 기능이 없어 매우 불편하여 판매자에게 건의해 놓았다. 많은 사람들이 민원을 넣어야 빨리 개선될 것 같다.

응용

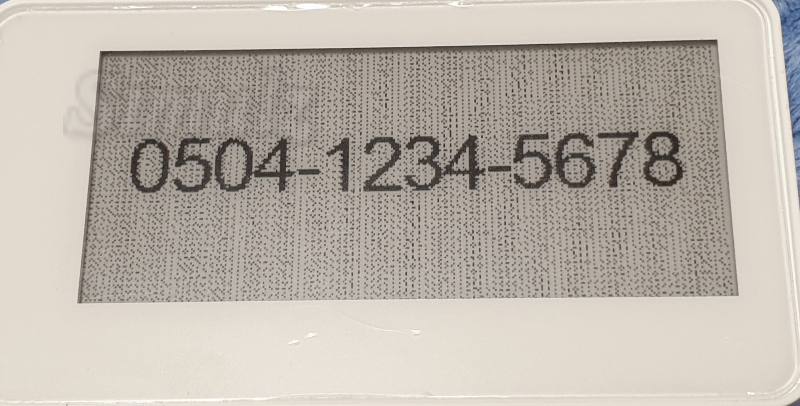

평생 무료 안심 주차 번호

LCD 모니터에 글자를 쓰고 사진을 찍었더니 RGB 픽셀까지 표현이 되어버렸다.🤣🤣🤣 이미지 편집툴로 만드는 것을 추천한다.

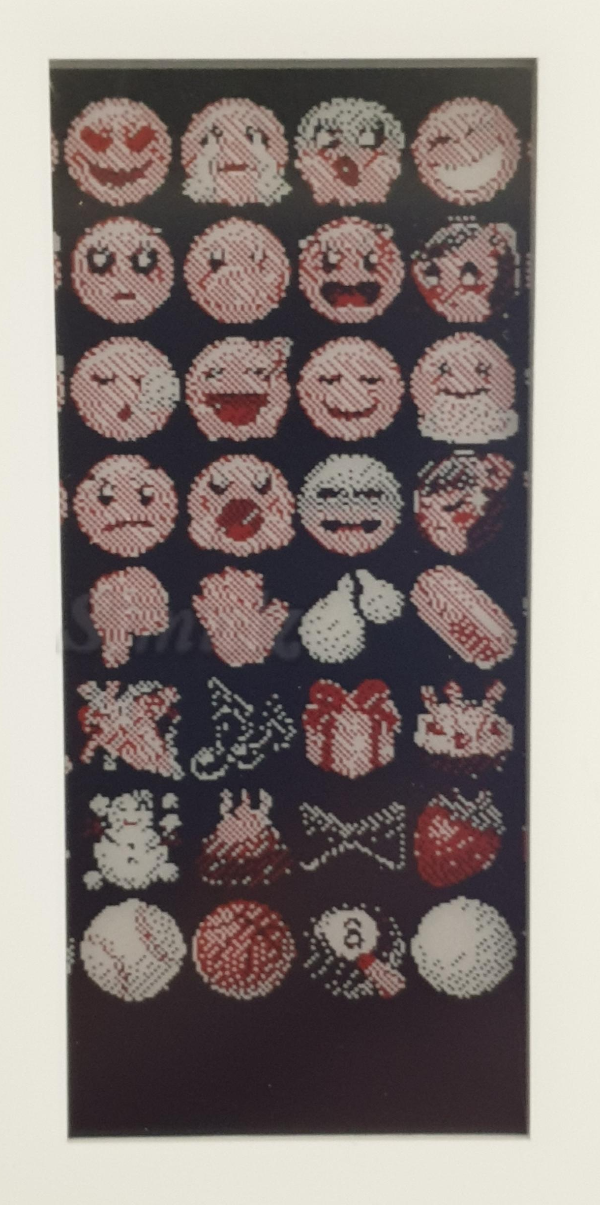

그림

카톡 이모지를 전송했는데, 😍이모지는 악마가 돼버렸다.

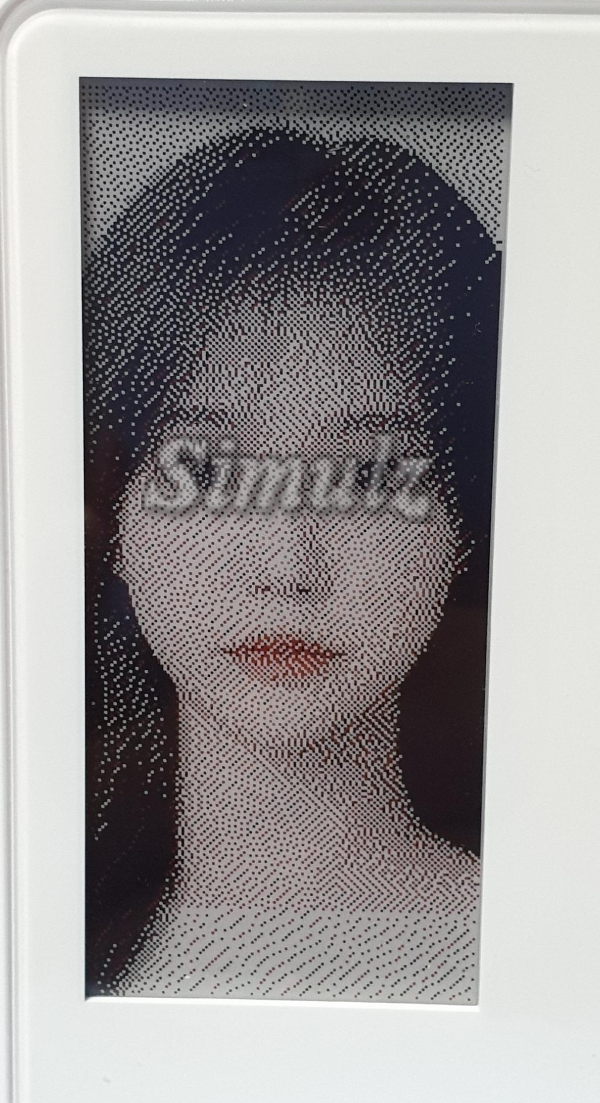

사진

가까이서 보면 점박이지만, 멀리서 보면 사진 처럼 보인다.

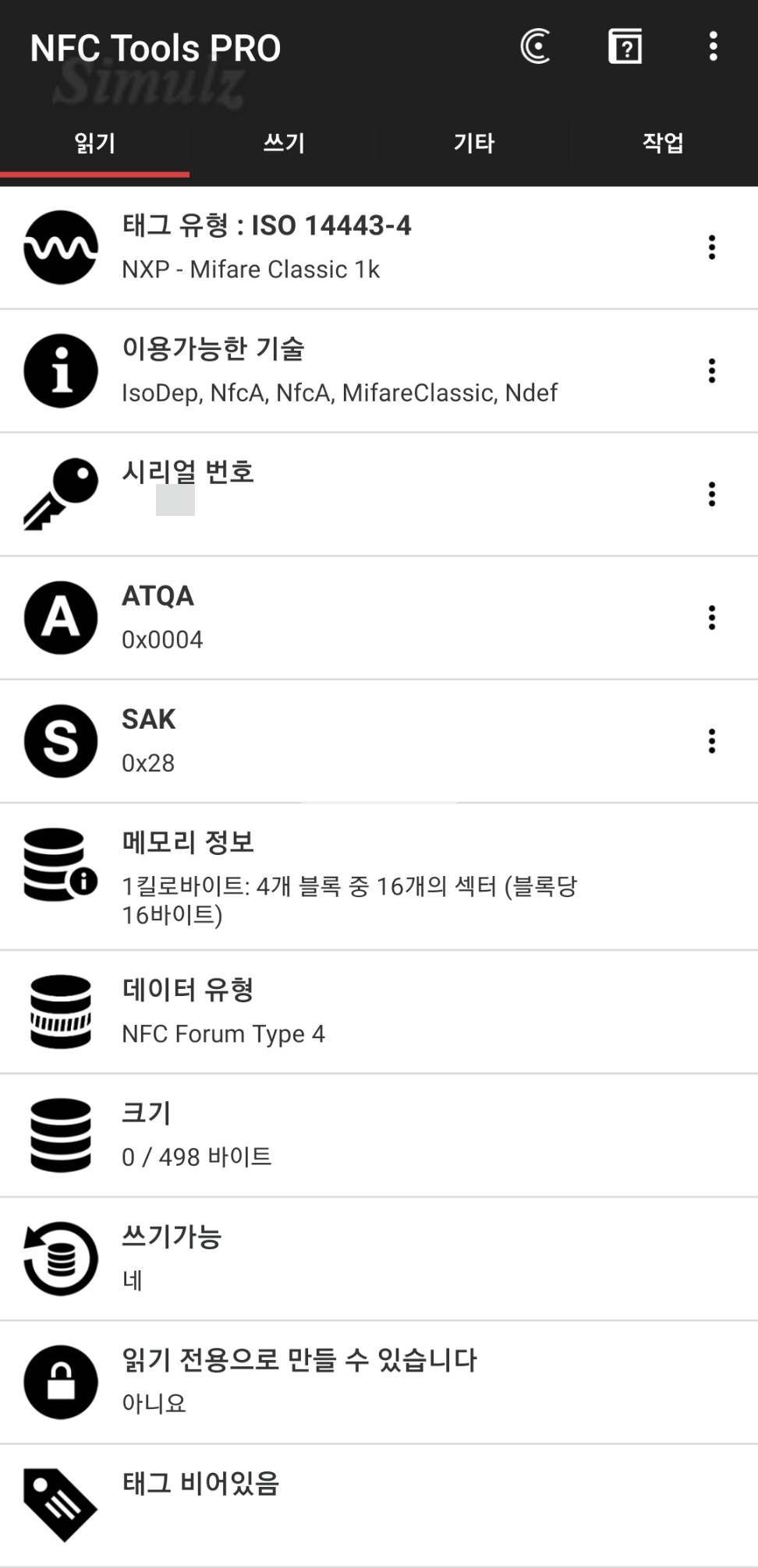

NFC 칩셋 정보

NXP - Mifare Classic 1k 모델이다.

디스플레이 사양

PART NUMBER	GDN029R
SIZE OF EPD	2.9 inch
POWER SUPPLY	Wireless
DISPLAY COLOR	Black, White and Red
DOT PITCH(mm)	0.227x0.226
RESOLUTION	296×128
GREY SCALE	2
REFRESH TIME	12s
DISPLAY SIZE(mm)	66.896x29.056
OUTLINE DIMENSION(mm)	87.4x47.6x12.24

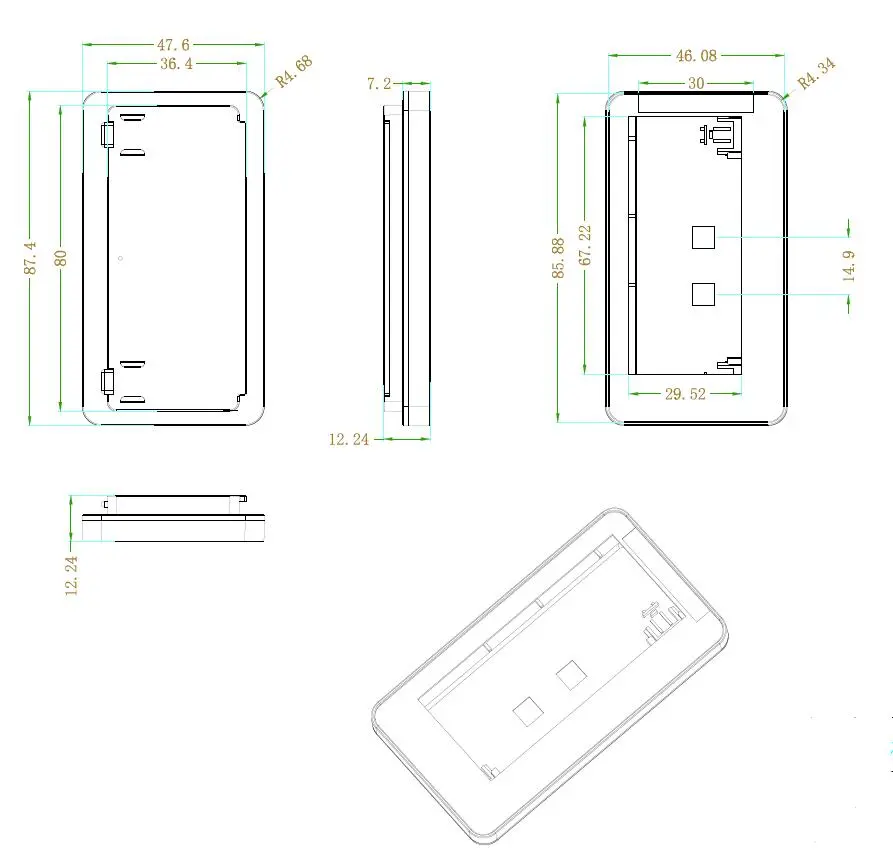

케이스 치수

제조사 제품 정보

https://www.good-display.com/product/424.html

2.9 inch NFC-Powered Color E-paper ESL Wireless, No Battery, GDN029R_Good Display

COLOR 2.9 INCH NFC ESL Red, NFC-Powered, Paper-Like Displaying, No Battery Required, Only Android phones, Supports Personalized Customization INTRODUCTION GDN029R is a 2.9 inch Color E-paper Display NFC-powered Electronic Shelf Label, adopts novel passiv
