TP4056, 3.6~3.7V 리튬 이온 배터리 충전 모듈

알리익스프레스

구입가: $4.79 (20개/팩)

배송: 무료, 5일 만에 도착

0.48US $ 95% OFF|20pcs Type c/Micro/Mini USB 5V 1A 18650 TP4056 Lithium Battery Charger Module Charging Board With Protection Du

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

리튬 이온, 리튬 이온 폴리머, 18650, 21650 등의 3.6~3.7V 리튬이온 계열의 배터리를 충전할 때 사용하는 PCB 모듈입니다.

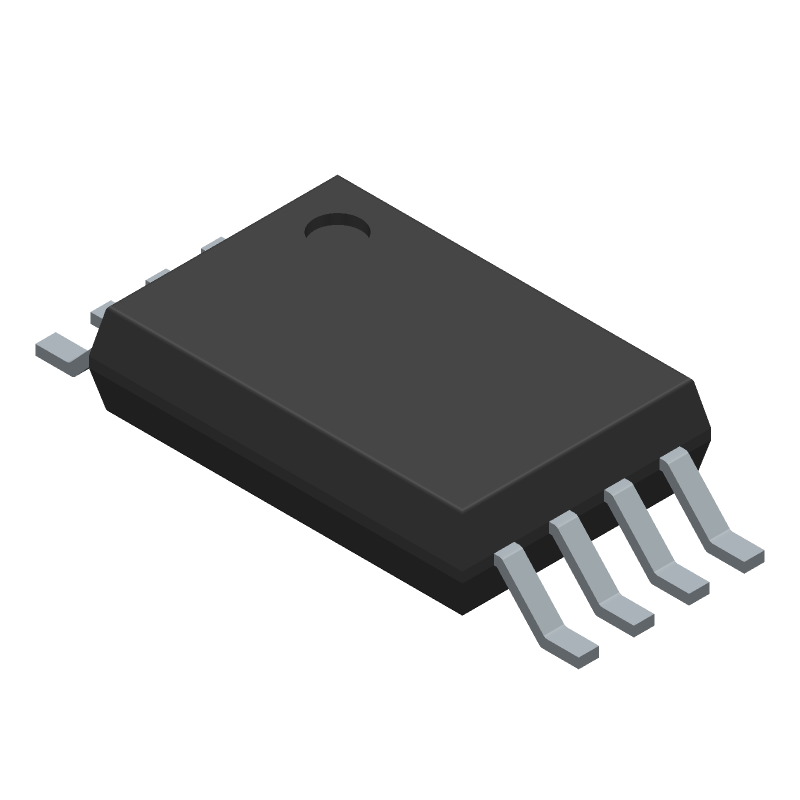

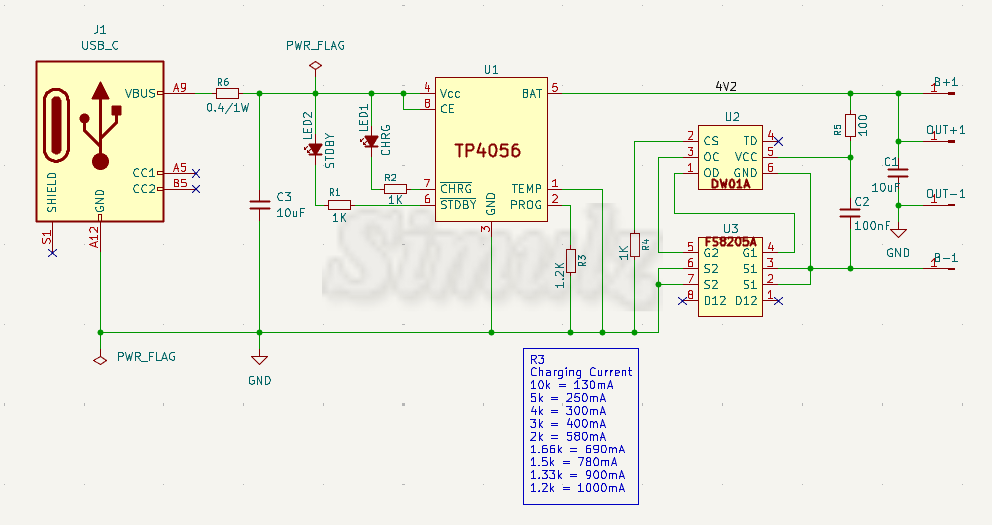

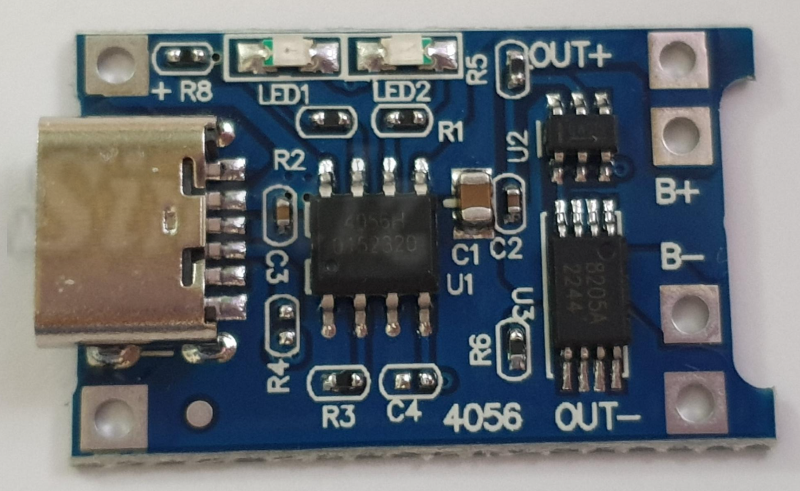

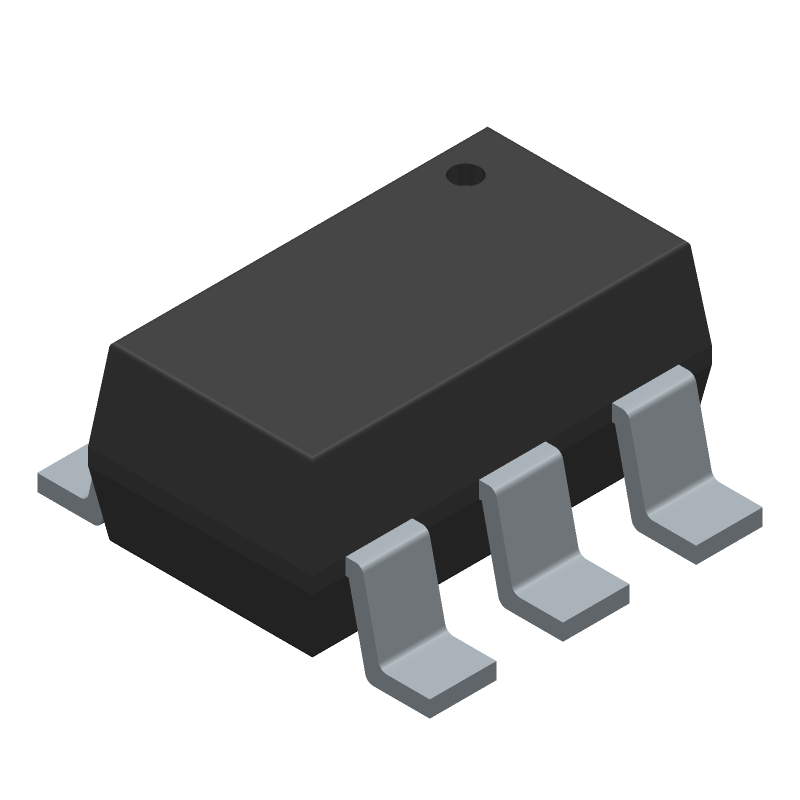

모듈에는 과전압·과전류로부터 배터리를 보호하는 IC(DW01A)와 MOSFET(8205A)이 있습니다. 구분하는 방법은 모듈에 IC가 몇 개인지 보면 됩니다. 4056 IC만 있다면 보호 회로가 없는 것이고, IC가 3개이면 보호회로가 있는 것입니다.

너무나 저렴한 가격이라 20개 구입했습니다. 상품 주문 옵션은 50개까지 가능합니다.

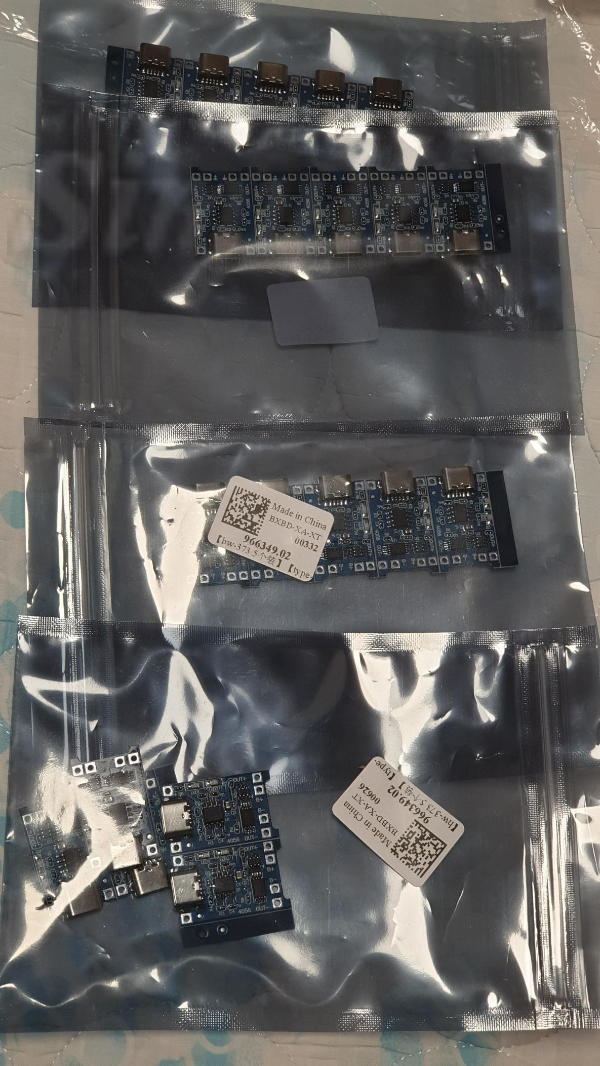

5개씩 4개 비닐팩에 담겨있습니다.

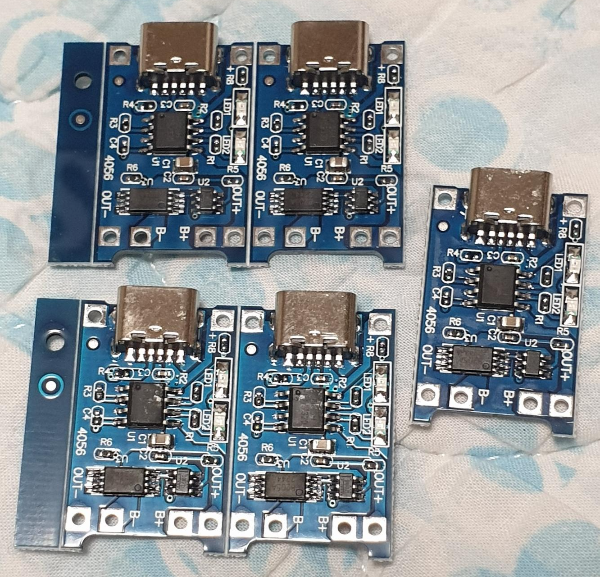

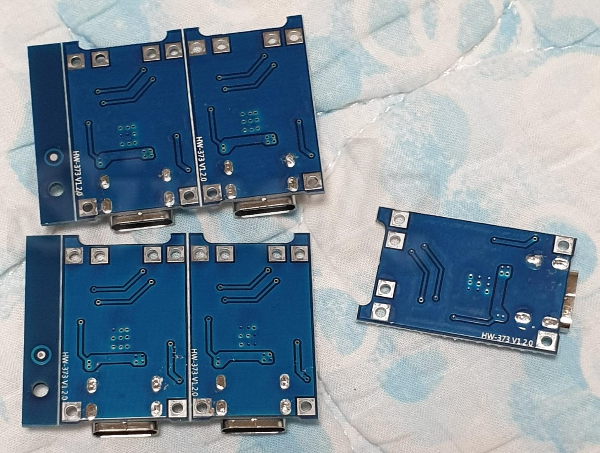

1개 비닐팩은 재고떨이인지 낱개 모듈이 들어있습니다. V컷팅 되어있기 때문에 부러뜨리는 맛이 있습니다.

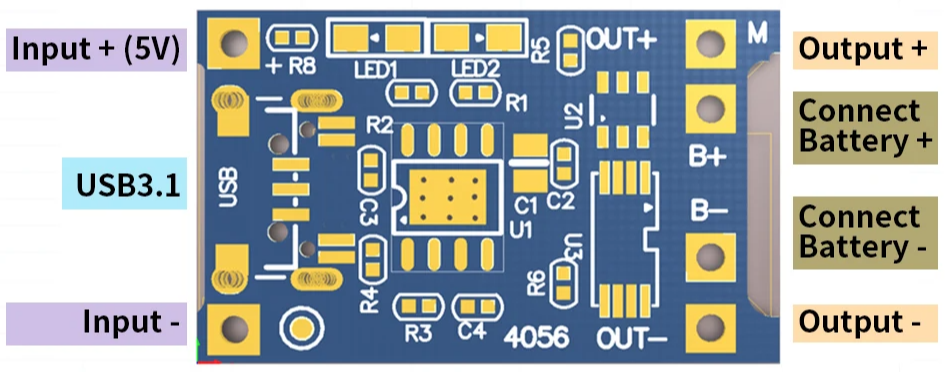

OUT+와 B+는 연결되어 있습니다. OUT-와 B-는 절연되어 있습니다. NPN MOSFET을 사용하기 때문입니다.

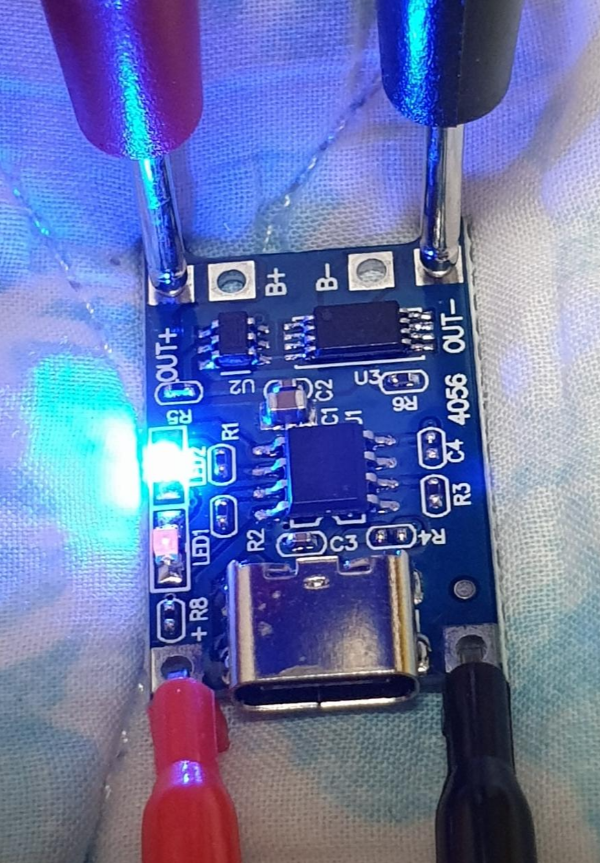

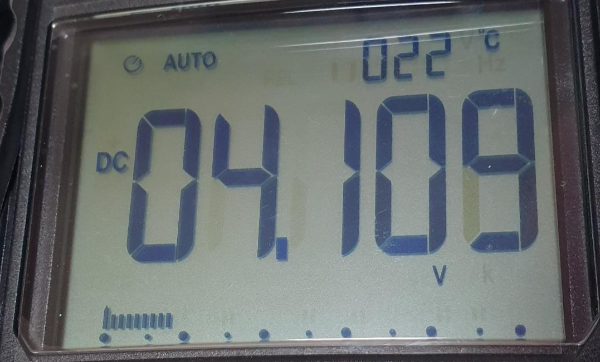

5.02V를 공급했을 때의 출력 전압은 4.109V입니다. BAT, OUT 모두 동일합니다.

작업 후 측정 예정.
