아래글을 참고하여 모스펫 타이머 모듈을 준비합니다.
🛒타이머 ON/OFF 모듈, 사용법
알리익스프레스 릴레이 타이머 모듈 구입가: $1.39 배송: 무료. 5일 만에 도착. 상품 페이지 https://s.click.aliexpress.com/e/_Dlv4mTT 0.49US $ 93% OFF|12 45 Timer|adjustable Timer Relay Module 6-30v With 12-45min Delay For Custom
tsblog.simulz.kr

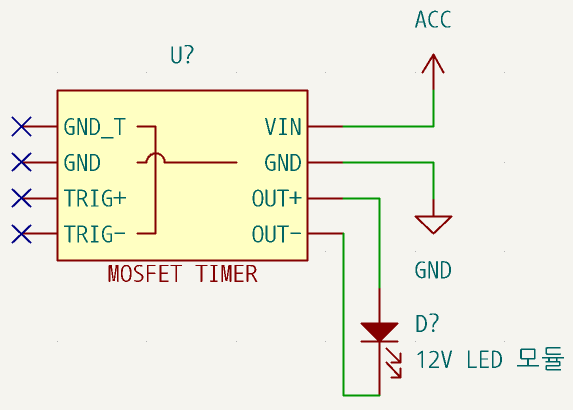

배선

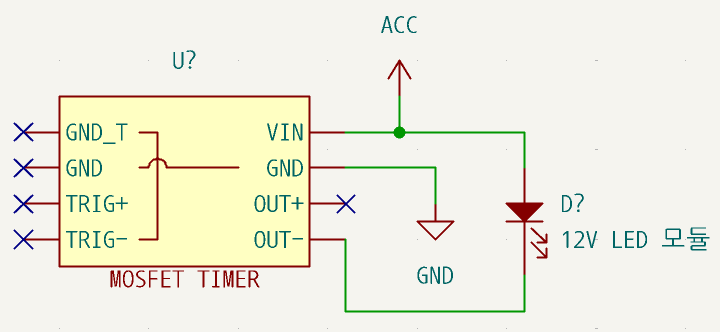

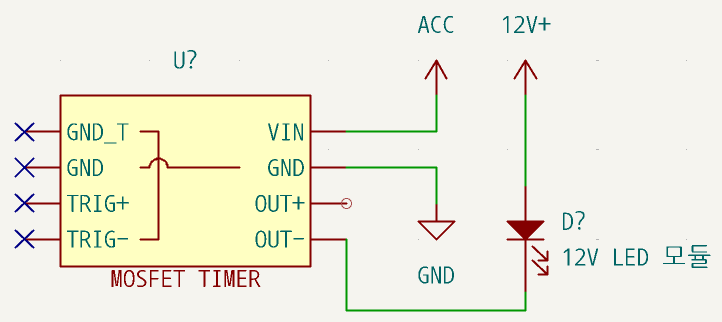

N채널 모스펫은 GND를 제어하므로 LED의 +극은 어디에 연결하던 상관없습니다.
모듈 설정
- P 값: P3.2
- OP 값: 005. (5초간 켜짐) (소수점 위치 변경은 STOP 버튼을 누름)
- CL 값: 임의 (1회이므로 의미 없음)
- LOP 값: 001 (전원 공급 시 1회만 작동)
자동차의 시동 키(버튼)가 ACC, Key ON 일 때 웰컴등이 1회 동작하고 꺼지게 됩니다.
