무선 1채널 433MHz, 12V 릴레이 수신기

알리익스프레스

구입가: $6.36 (2 세트, 리모컨 포함)

배송: 무료. 10일 만에 도착.

상품 페이지

https://s.click.aliexpress.com/e/_DlcnPKb

3.6US $ 41% OFF|433 Mhz Universal Wireless Remote Control Switch DC 12V 1CH Relay Receiver Module and RF Transmitter Electronic

---

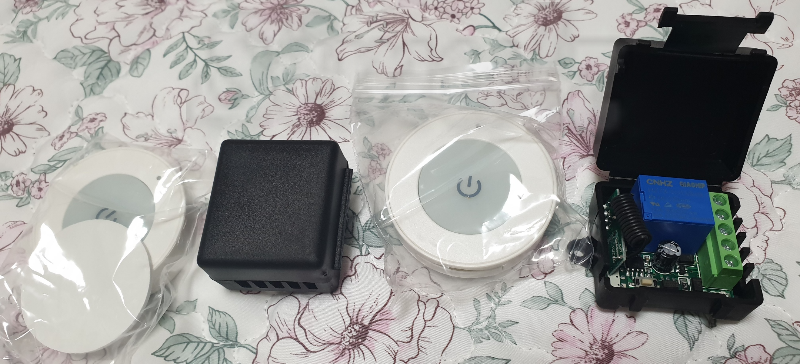

2 세트를 주문했습니다.

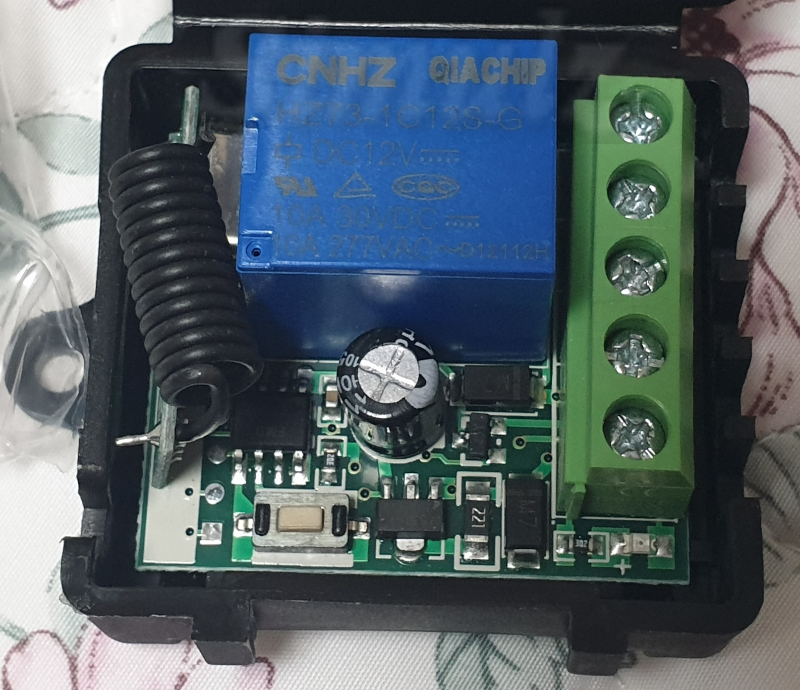

1채널은 크기가 작아서 설치 공간 제약이 줄어듭니다. 릴레이가 있어 AC 제어가 가능하고, 터미널 단자대로 전선 연결이 쉽습니다.

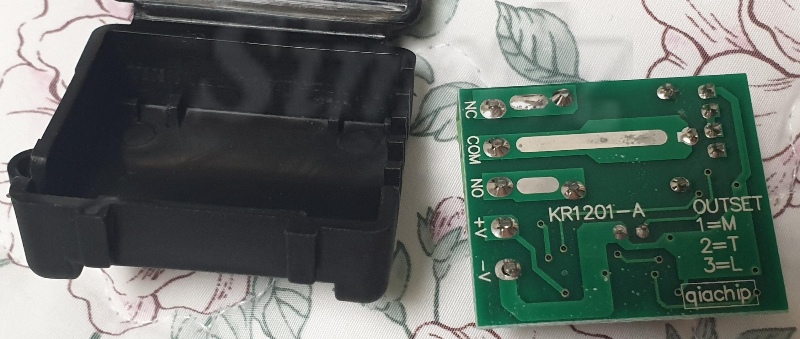

밑면을 보면 각 단자의 이름을 알 수 있습니다.

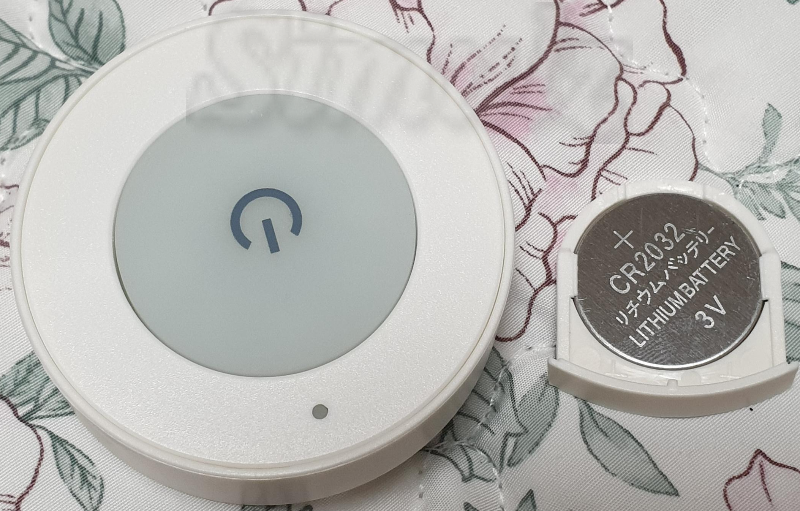

리모컨에는 2032 규격의 3V 리튬 배터리가 포함되어 있습니다. LIR2032, CR2032 배터리를 사용하면 됩니다.
저질 스폰지 양면 테이프도 동봉되어 있습니다.



모드

OUTSET에 적힌 번호는 택트 스위치를 누르는 횟수입니다.

• 1=M ➡️ 모멘터리의 약자입니다. 리모컨을 누를 때만 동작합니다.
• 2=T ➡️ 토글의 약자입니다. 리모컨을 누를 때마다 반전됩니다.
• 3=L ➡️ 래치의 약자입니다. 리모컨 두 개를 등록해야 하며, 하나는 켜고 하나는 끄는 동작입니다.
• 4=5s ➡️ 5초 유지입니다. 리모컨을 누르면 5초간 동작합니다.
• 5=10s ➡️ 10초 유지입니다. 리모컨을 누르면 10초간 동작합니다.
• 6=15s ➡️ 15초 유지입니다. 리모컨을 누르면 15초간 동작합니다.



개요

모델 번호: KR1201A-4
변조 모드: ASK
입력 전압: DC 10 ~ 14V
RF 주파수: 433MHz
정지 전류: 5mA
수신 감도: >97dbm
원격 제어 범위: >100m (여유 공간).
