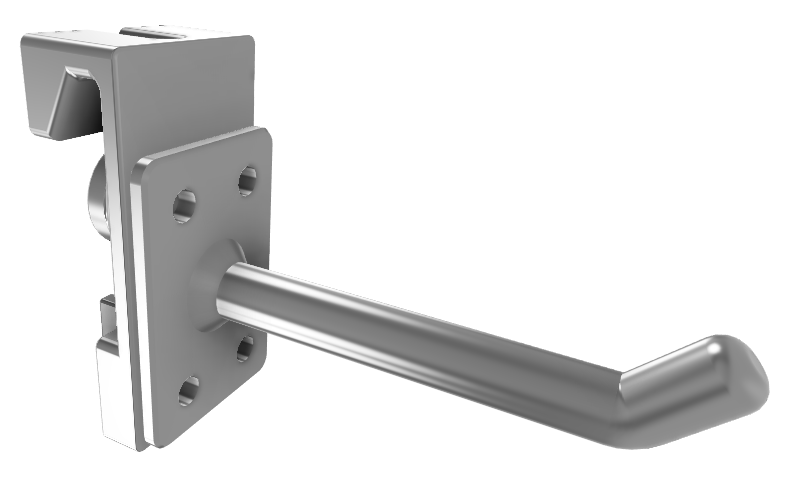

(STL) 브릿지 없는 철망 걸이

메시 보드에 부착하는 브라켓이 분리되어 있어 다용도로 응용 가능

M3 볼트+너트 결합 방식

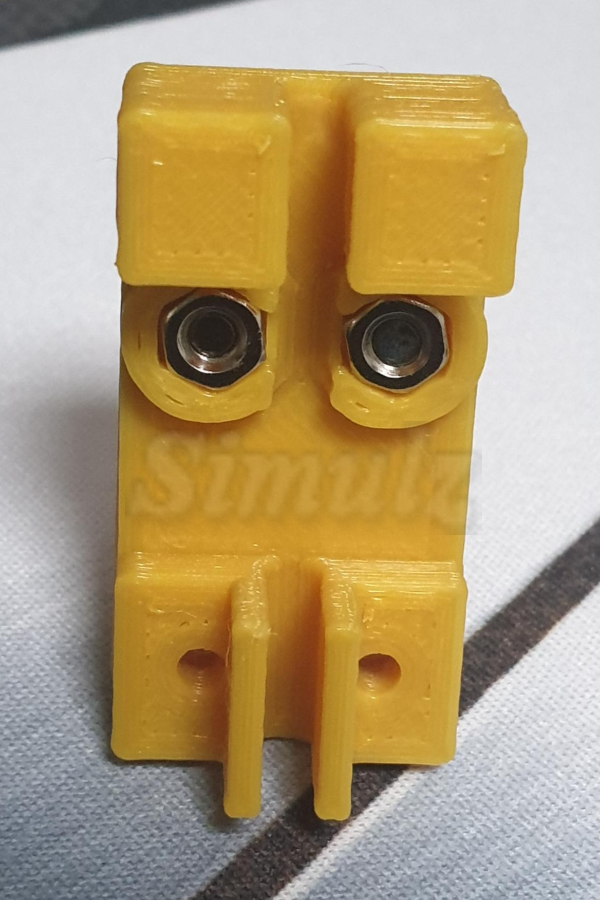

조립 및 설치

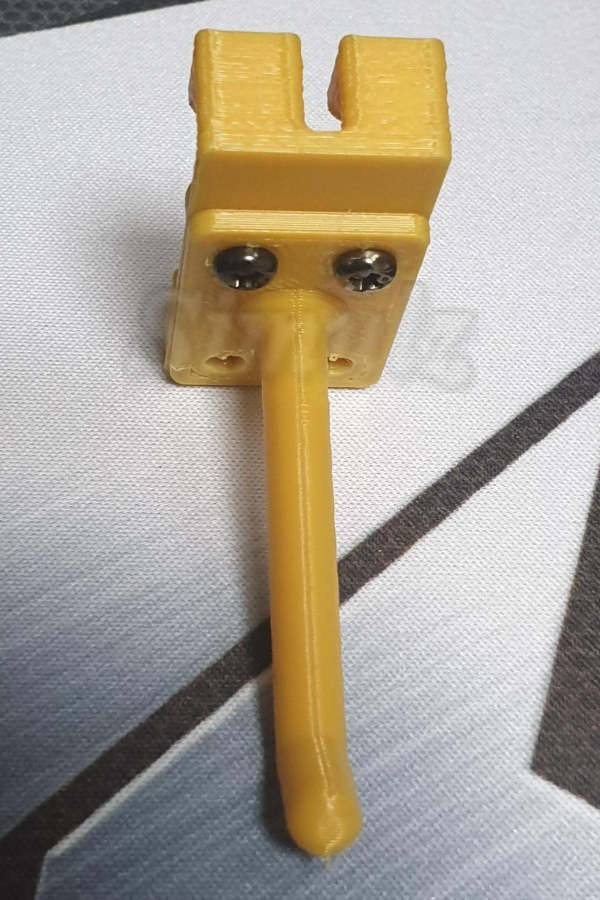

M3 볼트(길이는 6mm 이상)와 너트를 2개씩 준비하여 위와 같이 조립합니다.

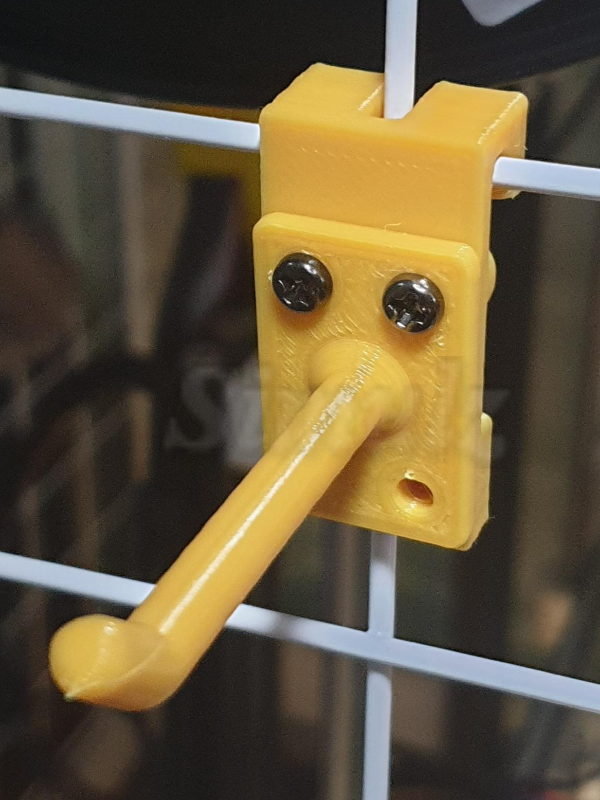

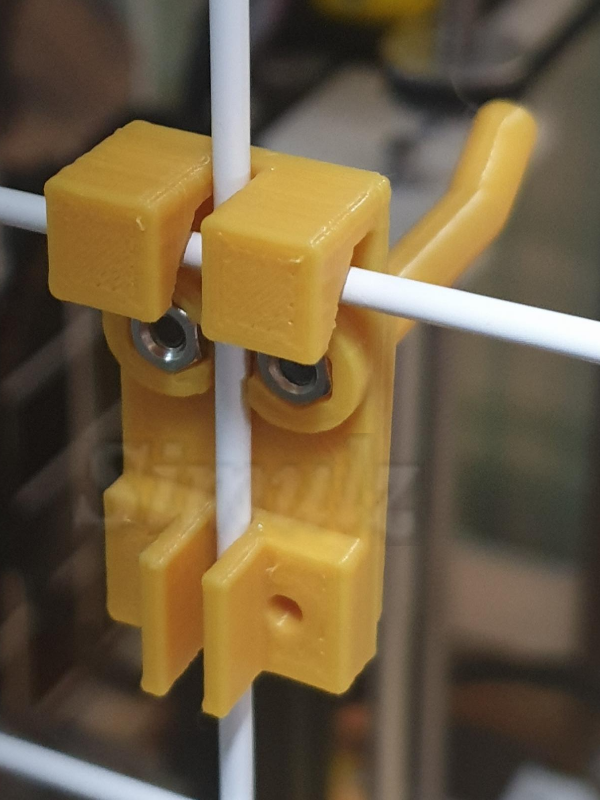

철망에 걸어주면 됩니다.

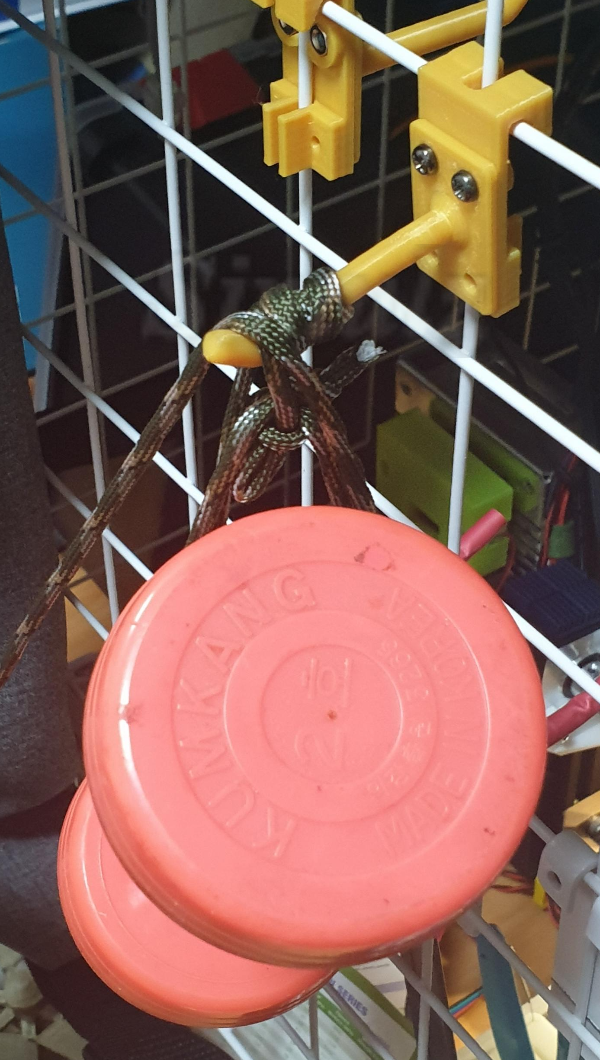

하중 실험

아령쯤이야

5cm 거리에서 2kgf은 우습게 버팁니다. 사진 상 휘어진 것 같지만 착시입니다. 기울어져 걸쳐있습니다.

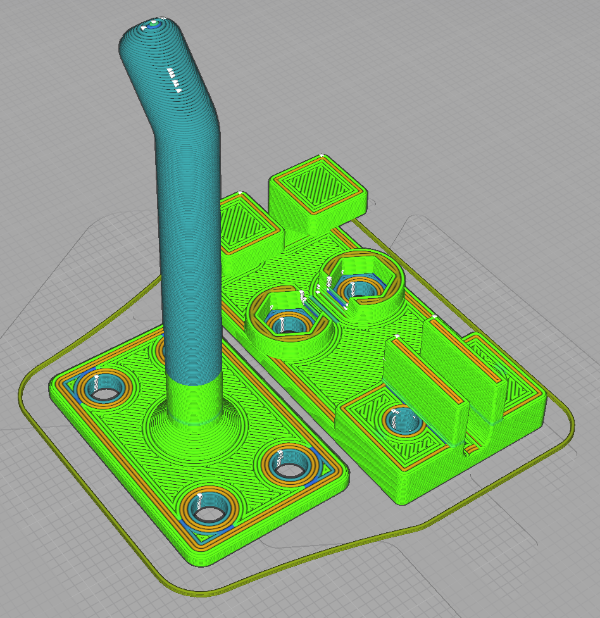

인쇄 설정

• 필라멘트: eSUN PLA+, PETG 권장. (6g, 2.1m)
• 레진: 플렉시블만 아니면 가능
• 층: 0.2mm (0.3mm 보다 강한 접착력)
• 온도: {PLA+: 220℃}



STL

Bracket Rev3.stl

0.71MB

Hook 50mm.stl

0.13MB

Hook 100mm.stl

0.13MB
