HDD LED 튜닝

Simulz 2007.03.23 23:59

PC가 바닥에 있어 HDD의 작동 상태를 확인하기 어려워서 LED의 위치를 키보드 위로 이동하고 갯수를 늘렸는데,
변경 후 접촉 및 절연 불량으로 LED가 제대로 작동 되지 않아 다시 만들었다.


완성한 HDD LED

사용자 삽입 이미지












충분히 밝다.
얇아서 쭈글쭈글하지만, 빛이 여러 방향으로 반사되는 점이 좋다.
원래는 모니터 밑에 달기위해 만들었는데 재료가 부실하여 모니터 옆에 세워둠.


재료
5Φ RED LED x 5
PCB 기판에 쿠킹호일을 씌움...
절연테이프로 납땜면 절연

회로
5V의 HDD LED 전원에 병렬 연결.
실제 출력 전압: 4.8V
LED 5개 연결시 개당 전압, 전류: 1.8V, 2mA
LED 1개인 회로 전류: 4~8mA 변동 심함.


문제점
5개 병렬 연결로 3V 전압 강하
병렬회로에서는 전압강하가 적어야 하지만 메인보드에서 나오는 LED 전원은 정전압이 아님.
분배된 각 전류는 2mA로 LED 밝기가 어두워짐

해결방법
수십개 이상의 LED를 사용하기 위해선 주 전원을 따로 공급하고,
HDD LED의 전압를 제어신호로 받아야 함


이전에 사용하던 HDD LED...
관련글: http://simulz.com/45

사용자 삽입 이미지

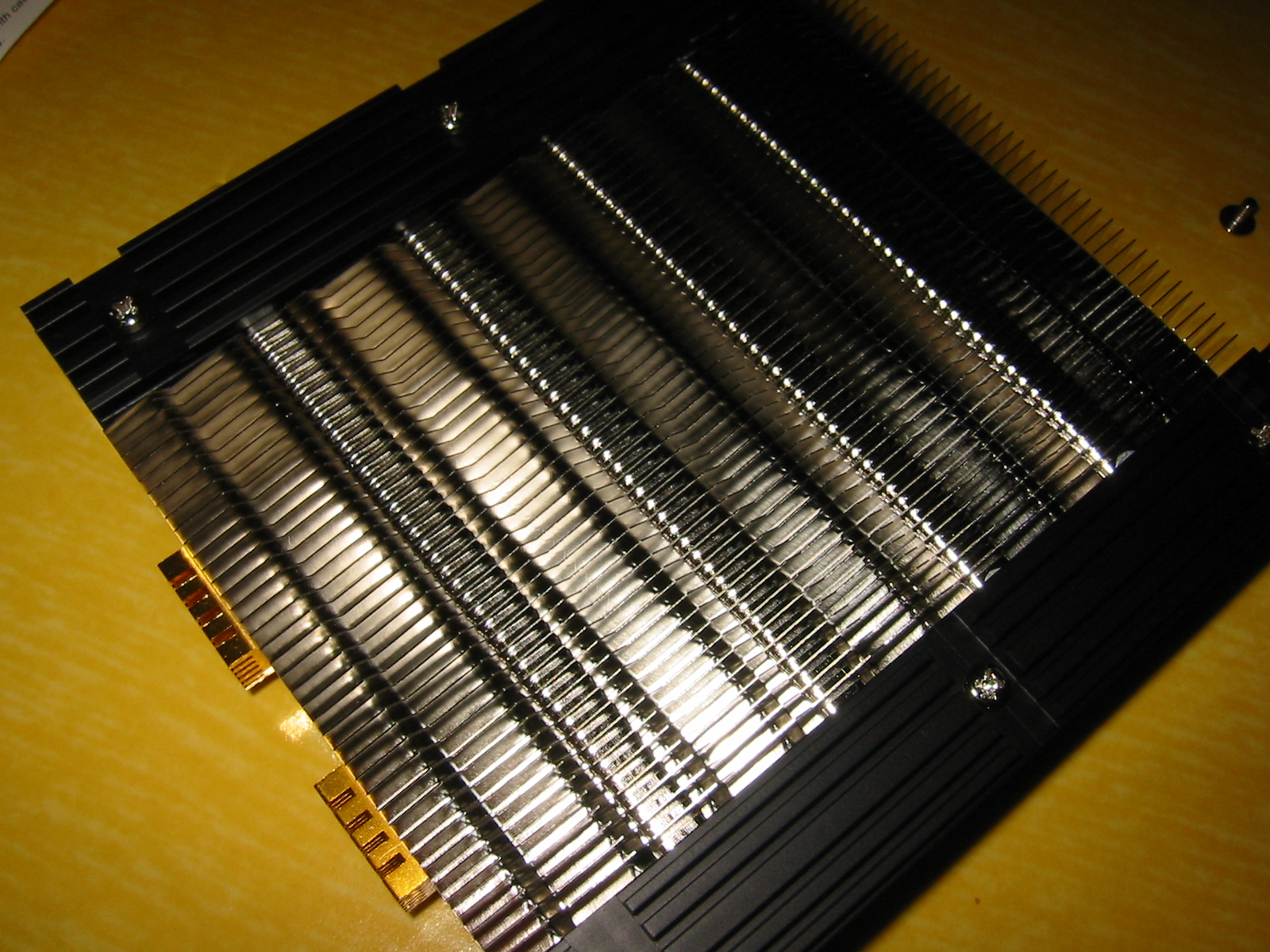

5.25" HDD 방열판의 구멍에 LED를 끼움

관련글: http://simulz.com/15
1/60sec | f7.1 | 5.40625mm
