🛒 바오펑 UV-25 무전기

Baofeng 무전기 중 2024 최신형인 UV-25 모델이 발견되어 주문을 해봅니다.

Baofeng은 바오펭이 아니라 바오펑입니다. 지리적 위치는 중국 후난성입니다.
중국어: 宝峰
병음: Baofeng
발음: 바오펑
한국어: 보봉
한자 뜻: 宝(보배 보), 峰(봉우리 봉)



알리익스프레스

모델명: UV-25

구입가: $32.94 (풀셋)
청구가: ₩46,462

배송: 무료. 8일 만에 도착.

상품 페이지

https://s.click.aliexpress.com/e/_DkidQs3

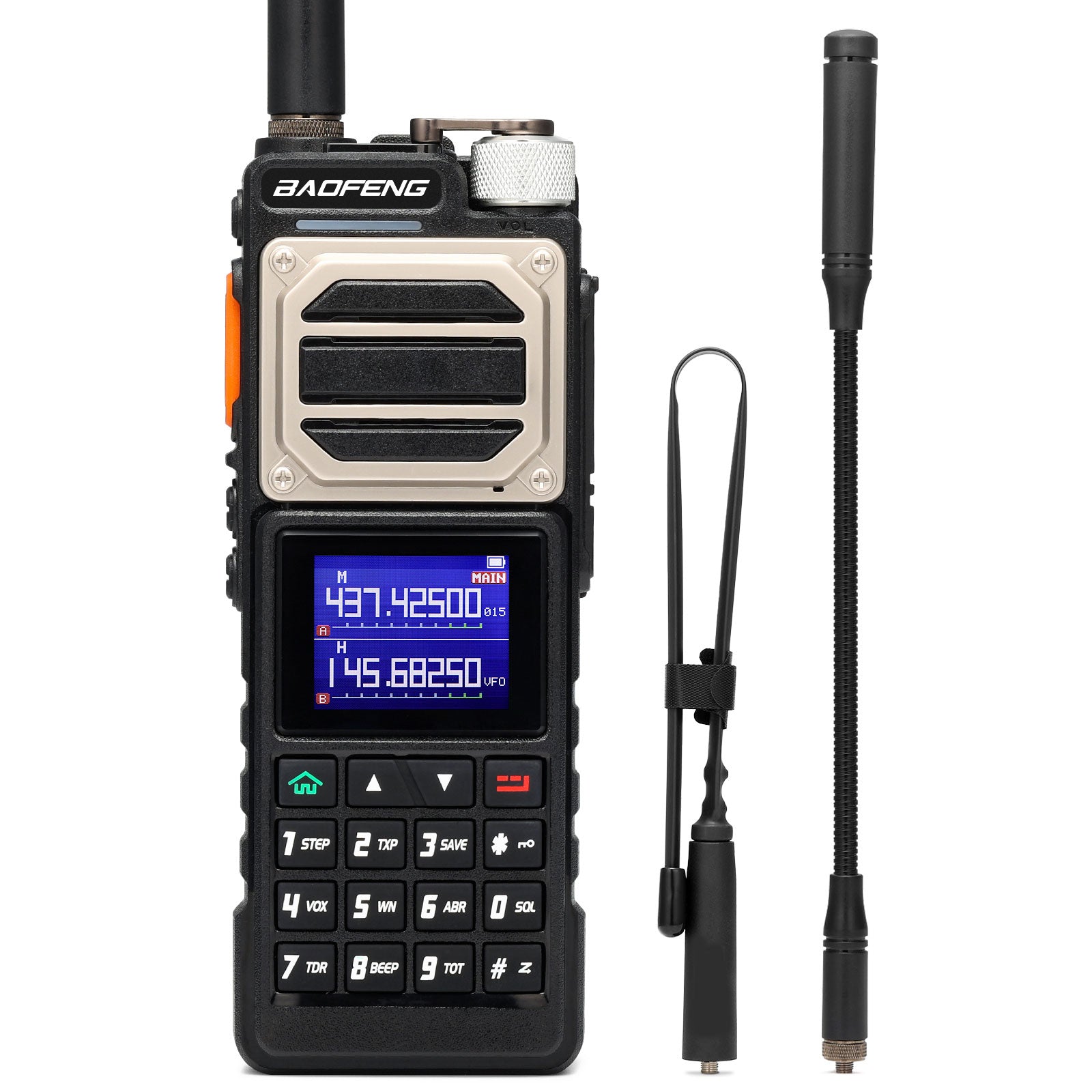

BAOFENG UV-25L Ham Radio High Powerful Tactical Walkie Talkie 50KM Four-Band Type-C 999Channel Two Way Radio BAOFENG NEW Upgrade



특징

• 999개 채널 등록
• 송신 전류: 2800mA 이하
• 수신 전류: 380mA 이하
• 수신 감도: 0.25uV(12dB SINAD)
• 오디오 출력: 1W 16옴
• 커넥터: 2핀 켄우드잭
• 안테나 임피던스: 50옴

이 모델의 특징은 대용량 배터리와 6 밴드 주파수입니다. USB-C 충전은 기본.
이전에 쓰던 HR 무전기는 1Ah뿐이라 사용시간이 매우 짧았습니다. +@자연방전까지😢
UV-25의 배터리는 5.2Ah입니다.

모델명과 가격 때문에 헛갈릴 수 있습니다. UV-25M, UV-25L, UV-25 Pro가 있습니다.
공식 모델명은 UV-25이며, 초기 모델은 UV-25L로 3 밴드입니다. 같은 제품을 6 밴드 펌웨어 업그레이드하여 판매되는 모델이 UV-25 Pro입니다. 가격은 동일합니다. 소비자가 USD$56.99

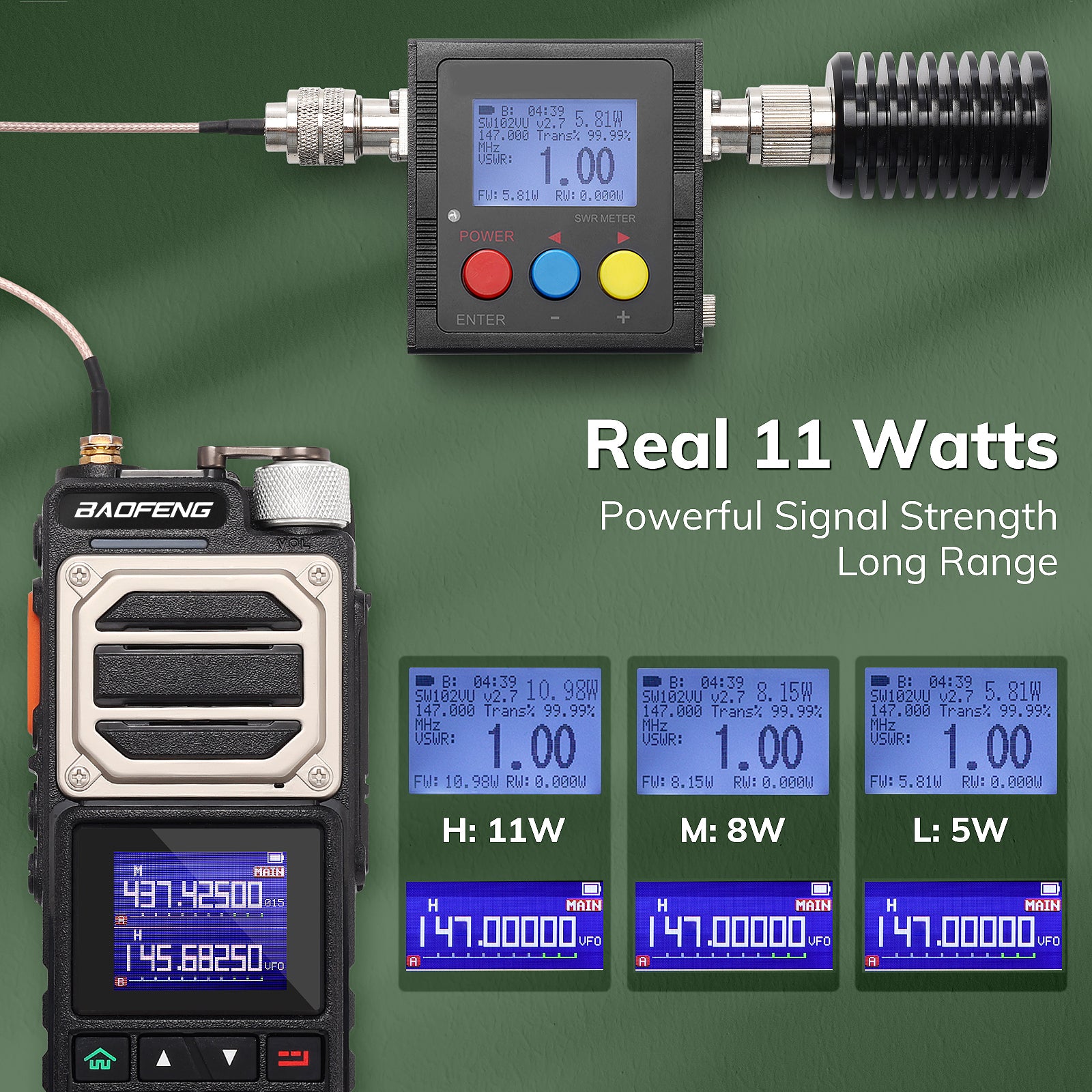

광고에서는 실제 출력처럼 보이는데, 이전 모델의 뻥출력과 같은 조건으로 비교해볼 필요가 있습니다.

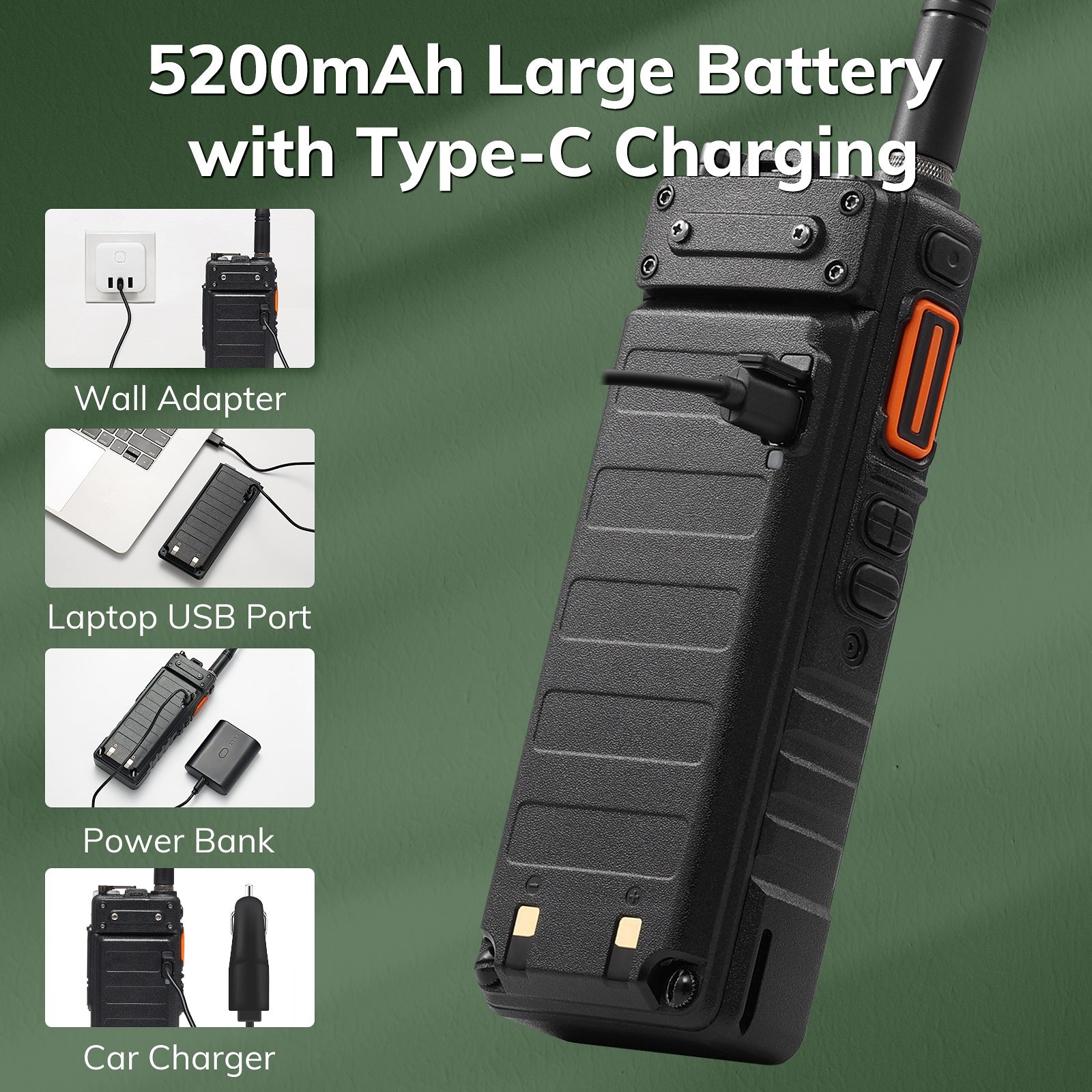

충동구매 이유인 배터리. 5.2Ah용량에 USB-C 충전, 스탠드 충전, 배터리 교체가 가능합니다. 실제 측정은 나중에...

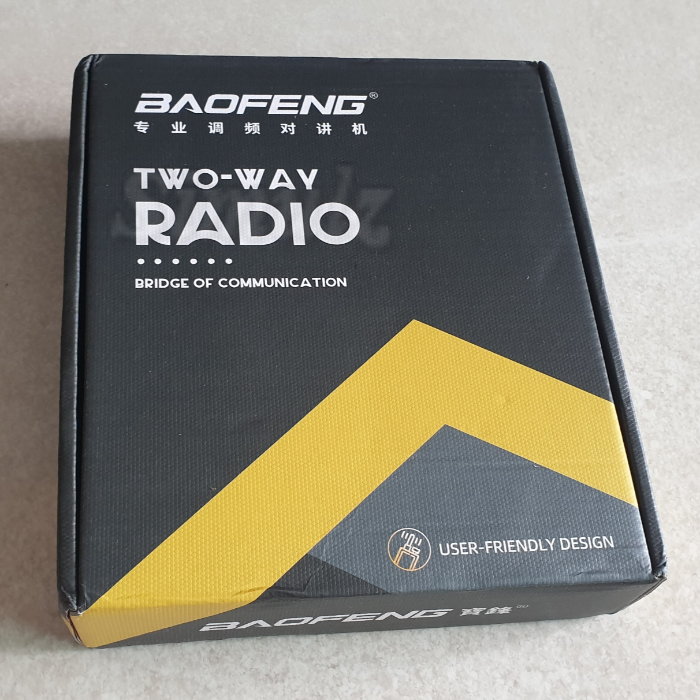

개봉

두둥~

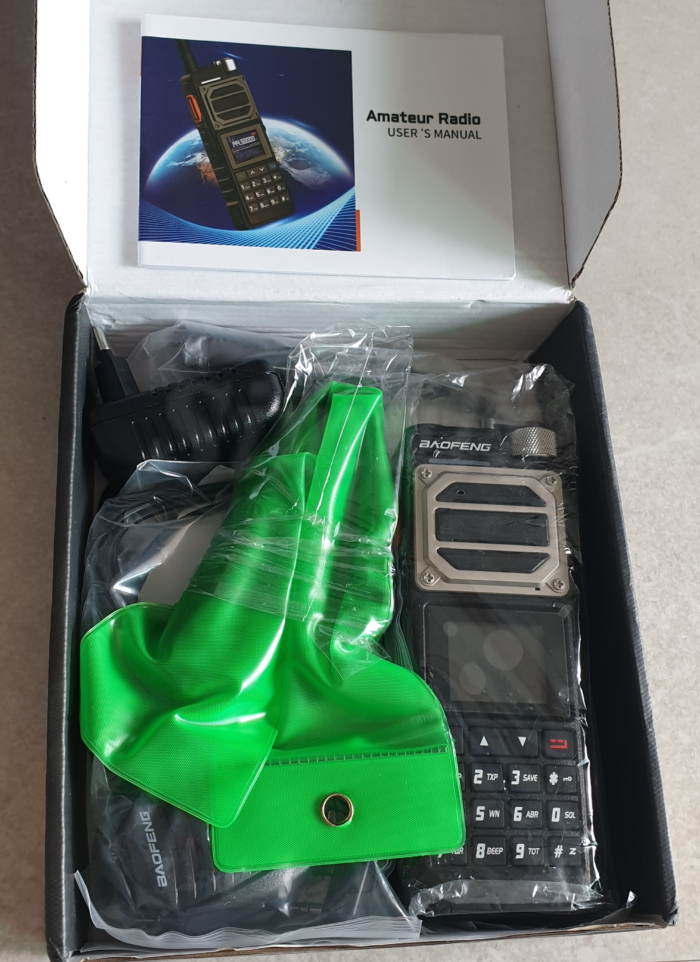

두꺼운 비닐로 포장되어 왔습니다. 풀세트로 주문했는데 박스는 작아 보이네요.

꾸역꾸역

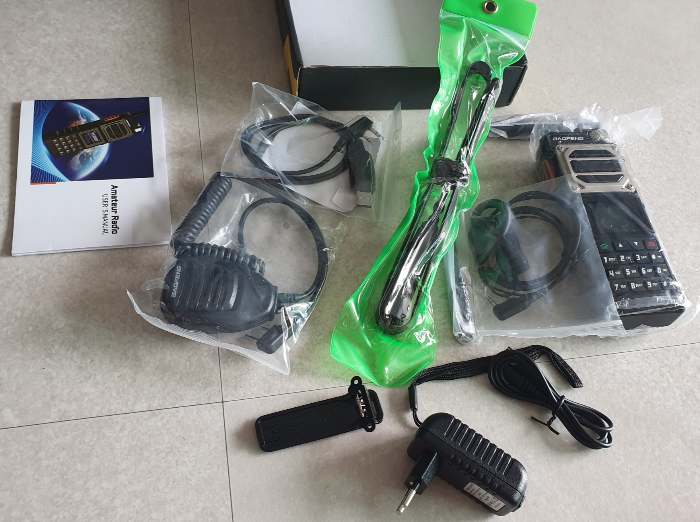

다행입니다. 있을거 다 있어요.

본체, 구부리는 안테나, 전술 안테나, 클립, USB 통신 케이블, CD, 이어셋, 마이크, USB 어댑터, 설명서

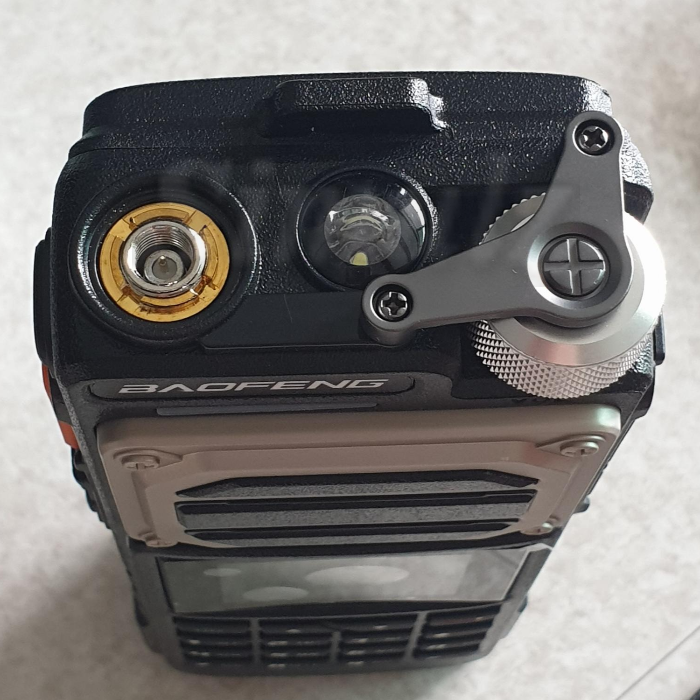

무전기 크기가 옛날 벽돌 같은 PCS폰을 보는 것 같아요.🤣

USB-C로 충전 전류는 7.4V이상일 때 1.05~1.10A 측정되었습니다.

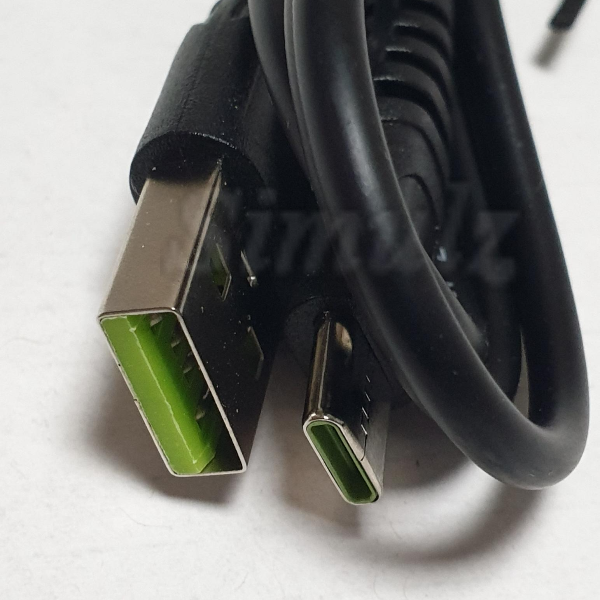

연두색 USB 케이블이라니...🤔

마이크와 이어셋은 너무 허접해서 사진을 찍기도 귀찮을 정도입니다. 마이크는 바오펑 신형을 추천합니다. 이어셋도 경호원들이 주로 사용하는 얇고 투명한 제품을 권장합니다. 여기에 들어있는건 귀가 아파요!🤬

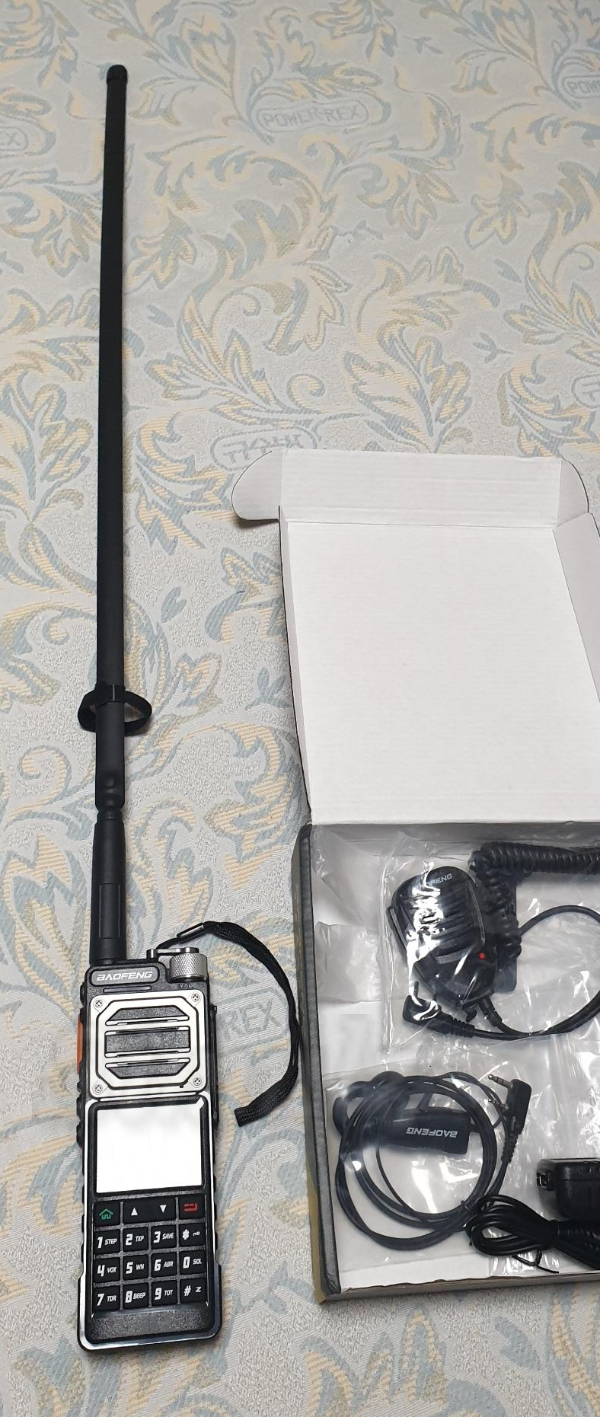

72cm 3단 채찍 안테나입니다. 찰싹찰싹 때리는 맛이...
너무 길어서 보관할땐 세 번 접어야 합니다.

8W 출력이며 구부러진 철판이라서 꺾으면 돌돌 말립니다. 고급 벨크로로 묶여 있어요.

이 거대한 안테나를 장착한 상태에서 바닥에 세우면 똑바로 잘 서있습니다. 무전기가 워낙 뚱뚱해서요.

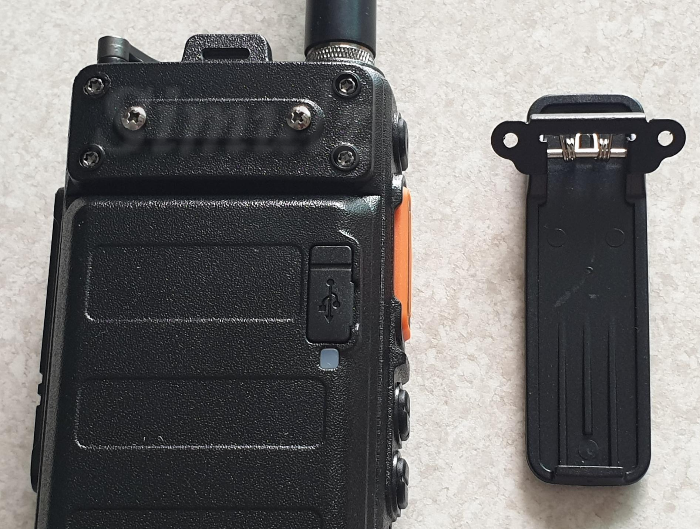

시리얼 넘버

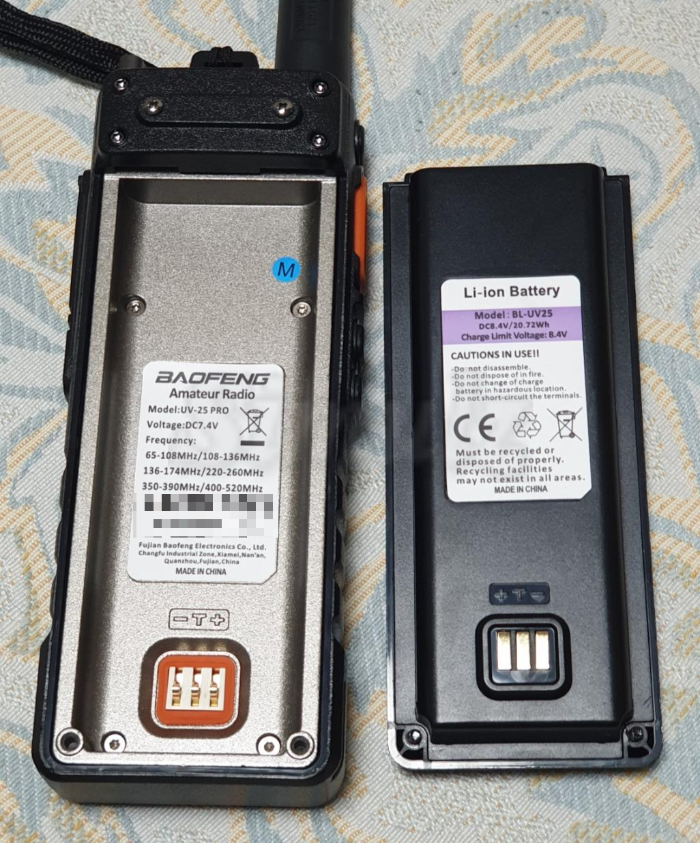

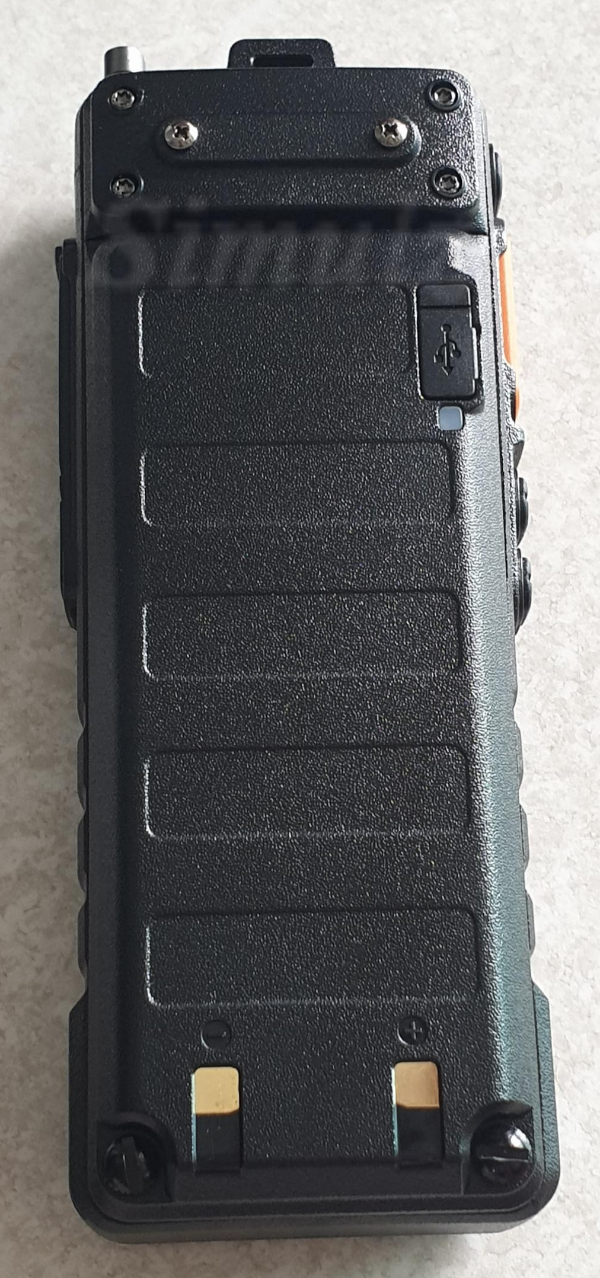

무전기를 등록하려면 제품의 고유번호를 알아야하지요. 배터리를 분리하면 볼 수 있습니다.

一자 드라이버를 사용해서 볼트 두 개를 풀어줍니다.

프로그램

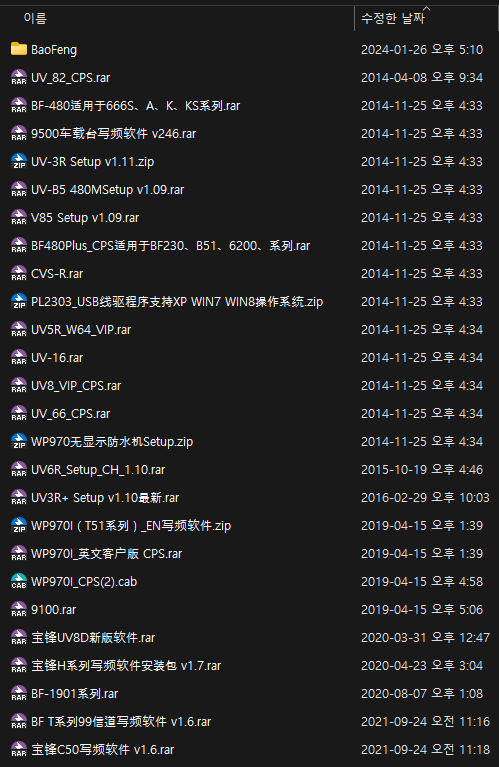

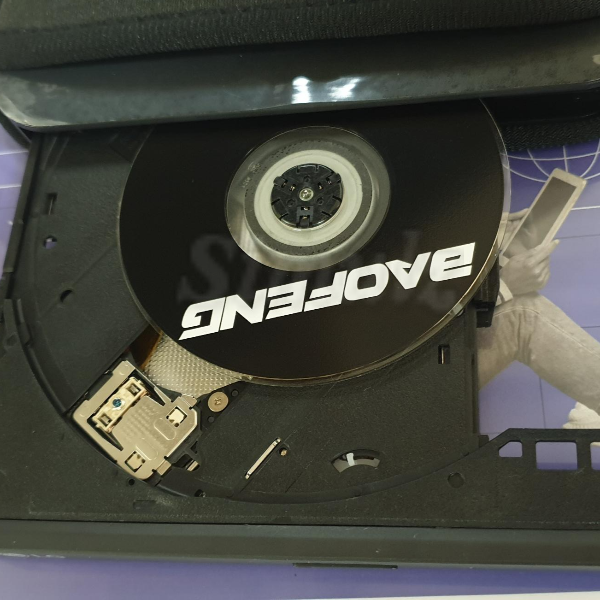

동봉된 CD에는 바오펑 무전기 시리즈 전체 자료가 들어있습니다. 이제는 유물이 된 디스크 드라이브로 데이터를 백업해 봅니다.

드라이브가 없으면 사이트에서 내려받으면 됩니다.

Download - Baofeng (baofengradio.com)

Download



1. UV-25L.rar 파일의 압축을 풉니다.
2. T6UV Series EN CPS(L-M_330系列)v1.1.8.zip 파일의 압축을 풉니다.
3. T6UV Series EN CPS setup.exe 파일을 실행하여 프로그램을 설치합니다.

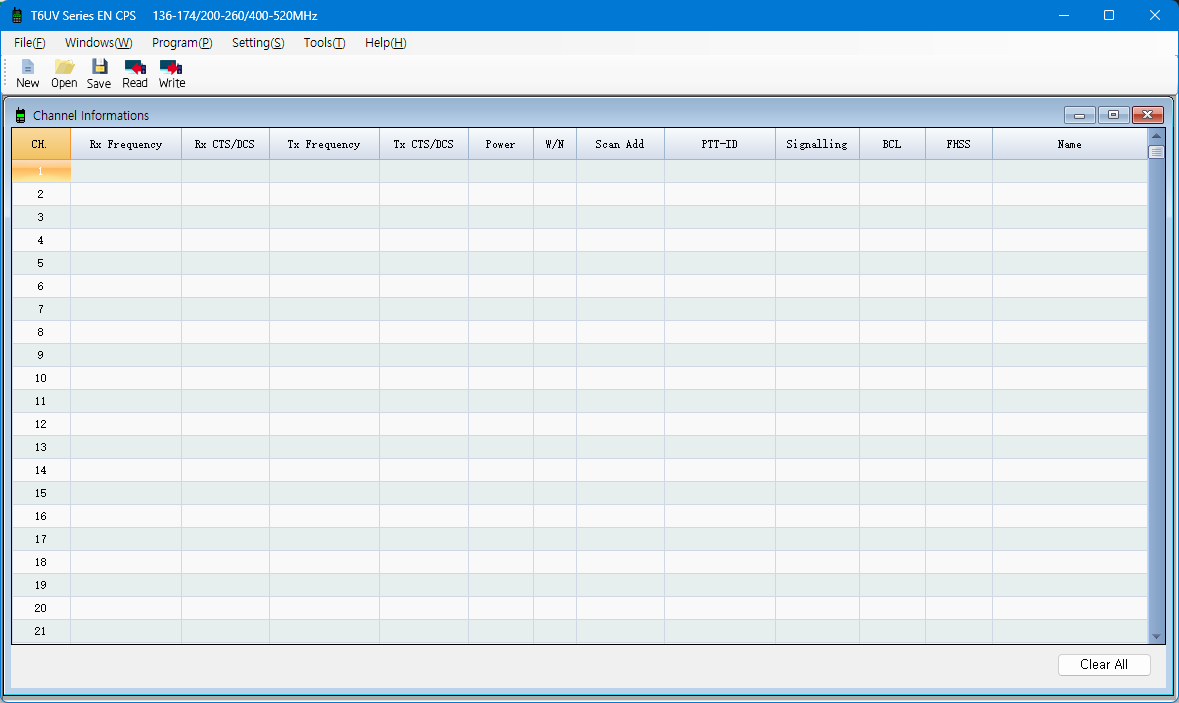

짜장~

윈도우 11에서 윈도우7 테마를 보여주는 MDI 기술...🤣

무전기 연결

동봉된 케이블로 PC에 연결합니다.

장치관리자에서 포트 번호를 확인 후 프로그램의 Setting 메뉴에서 Port를 선택합니다. 다들 COM11이더라고요.

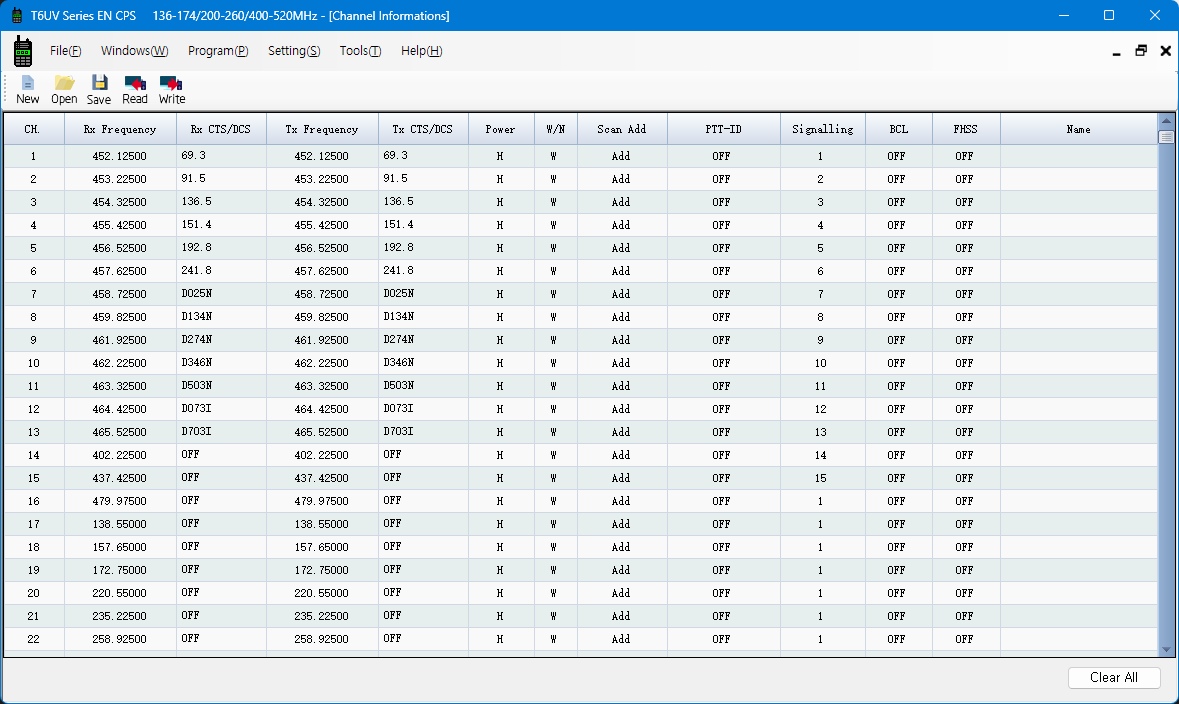

주파수 읽기

기본값으로 총 22 채널이 등록되어 있습니다. 주파수는 뒤죽박죽.

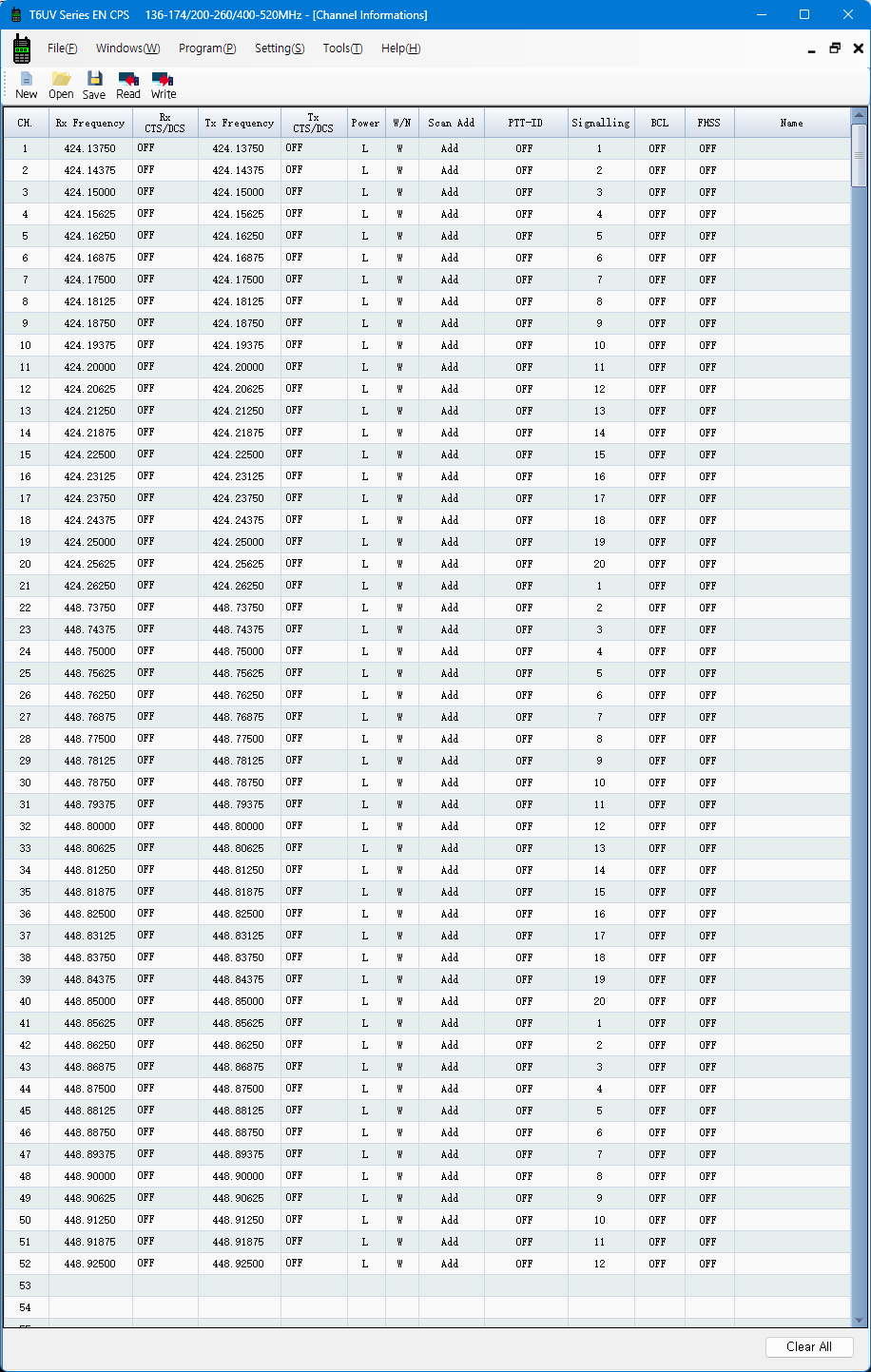

다음과 같이 대한민국 생활무선국 주파수로 설정합니다.

채널 번호는 1~999 중에 원하는 곳에 붙여 넣으세요. 100 단위로 구분하는 것이 편리합니다.

Name 열에는 무전기에서 표시할 영문자 이름을 입력합니다. 무전기의 고유 채널은 CH001~999이지만, 수 많은 주파수를 등록하여 사용할 경우 무슨 주파수인지 알기 어렵기 때문에 무전기에서 인지하기 쉽도록 별칭을 입력합니다. 예) FRS-01
한글을 입력하면 ?(물음표)로 표시됩니다.🤣

Scan Add는 스캔 대상에 해당 채널을 추가합니다.

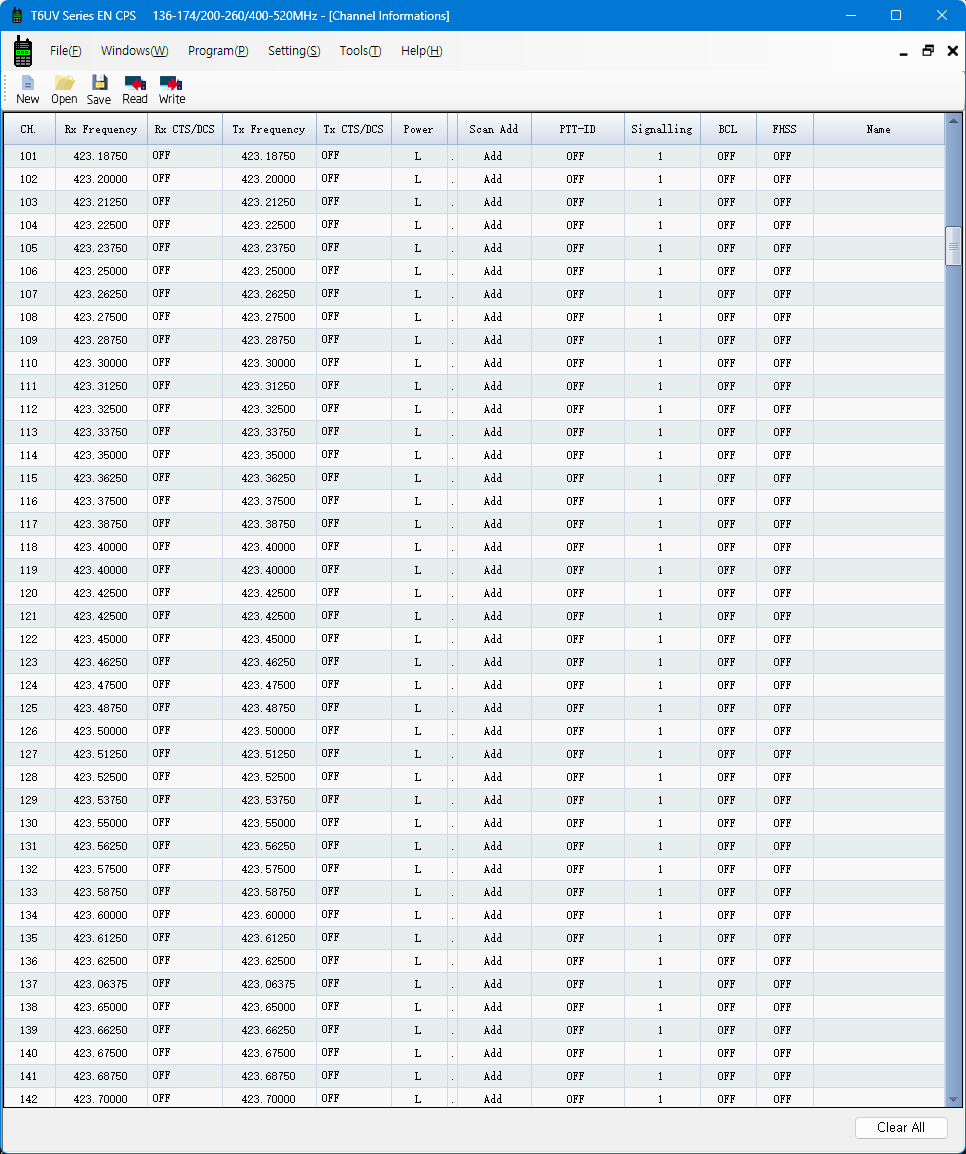

아래는 업무용 무전기와 통신하기 위한 주파수 목록입니다. DCS는 무전기에서 설정합니다.

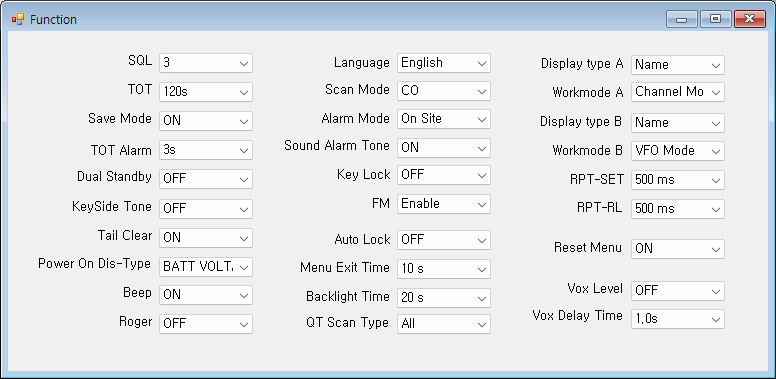

기능 설정

버튼을 꾹꾹 눌러가며 설정할 필요 없이, 프로그램에서 한 방에 끝냅니다. 일단 Backlight Time부터 늘려봅니다.

Roger는 송신 버튼을 놨을 때 띠릭하는 소리입니다.

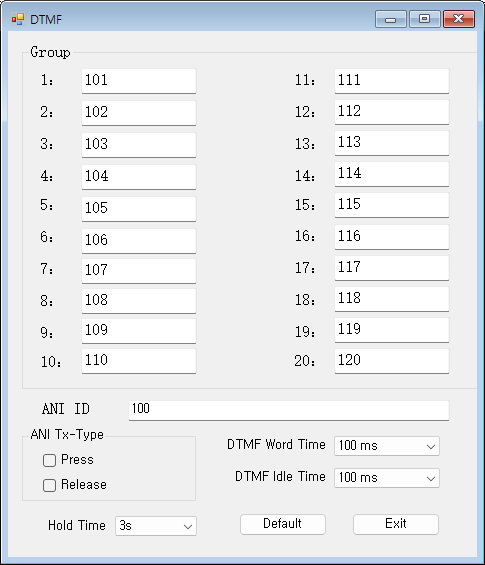

DTMF

이중 톤 다중 주파수 설정입니다.



로고 변경

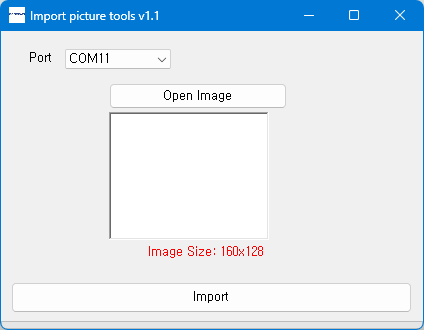

Tools 메뉴에서 부팅 로고를 변경할 수 있습니다.

160x128, 16bit BMP 이미지를 불러온 후 Import를 누르면 전송됩니다.

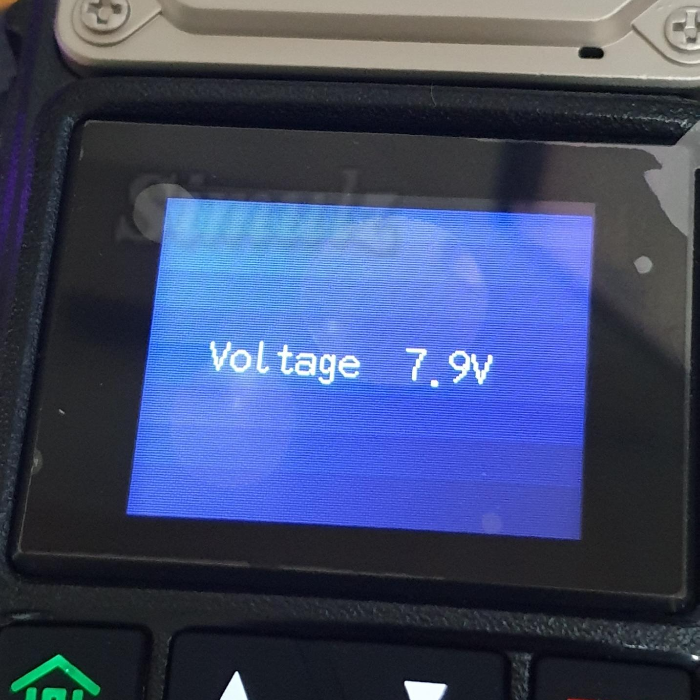

부팅화면은 로고가 나타나는데, 전압 표시로 바꿨습니다. 테스트좀 했으니 처음에는 8V 대였나 봅니다.
(테스트 하느라 몇 시간을 갖고 놀았는데도 배터리 잔량이 Full입니다)

부팅은 빠른편입니다. 전원을 켜고 1초만에 주파수가 나타납니다.



테스트

10년 넘은 HR-700K 모델과 깨끗하게 통신이 됩니다. HR 무전기는 업무용/생활용 혼합 무전기입니다.

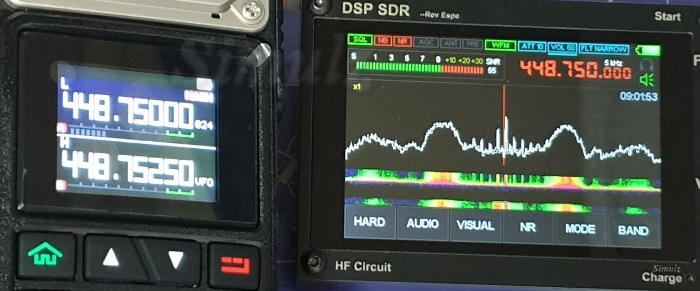

DSP SDR로 주파수를 탐색해 봅니다.

무전기에서 송신 버튼을 누르는 순간 448.75MHz 기준으로 전파가 강하게 수신되고 있습니다. Wide로 설정했더니...

무전기를 사용하면 무선 제품이 오동작합니다. 터치 제품이 동작하고, IR 센서등이 켜집니다.🤣🤣🤣

업무용 주파수인 423MHz 대역에서는 HR 무전기에 DCS 코드가 강제 설정되어 있습니다. 바오펑 무전기에서 DCS 채널을 맞춰줘야 송수신이 됩니다. 이 설정은 전체 주파수에 적용됩니다.

---

사용법

• 초록 짧게: 메뉴 진입, 설정 저장
• 초록 길게: 주파수 - 채널 탐색 방법 전환
• 빨강 짧게: 모드 전환
• 8 길게: 출력 변경
• 0 길게: 날씨 주파수
• # 길게: 스캔 시작/정지

  • 스캔 중 🔼🔽 버튼을 누르면 스캔 방향 설정
• * 길게: 키패드 잠금/해제. 8번 길게는 동작함.
• SK1(옆구리 · 버튼) 짧게: 날씨 주파수 모드
• SK1 길게: UHF 주파수 스캐닝
• SK2(옆구리 + 버튼) 짧게: 라디오 모드 켜기/끄기
• SK2 길게: SQ0 수준으로 수신하기
• SK3(옆구리 - 버튼) 짧게: LED 모드 전환
• SK3 길게: 알람음+LED 켜기/끄기

숫자를 누를때마다 영어음성을 듣기 싫으면 설정에서 Voice를 Off하면 됩니다.

설정

기본적인 설정 10가지는 키패드에 설정 이름이 표시되어 있습니다. 초록 버튼을 누르고 설정 번호를 누르면 해당 설정이 바로 나타납니다.

• 0.스켈치: 수신 감도를 설정합니다. 0은 상시 수신합니다.
• 1.STEP: 주파수 모드에서 주파수 값을 변경할 때의 단위입니다.
• 2.출력 전력: 출력을 변경합니다. 대기 화면에서 8번 키를 누르고 있어도 변경됩니다.
• 3.수신 절전: 숫자가 높을 수록 더 늦게 일어나서 수신합니다. “5분만 더 잘게~”
• 4.핸즈프리: PTT 버튼을 누르지 않아도 자동으로 송신합니다. 9는 고감도입니다.
• 5.대역폭: 25kHz/12.5kHz 설정. 대역폭이 크면 근접 주파수에 영향을 줍니다.
• 6.화면 절전: 설정 시간(초) 후에 화면이 꺼집니다. ON은 항상 켜짐.
• 7.듀얼워치: A, B 모니터의 주파수를 번갈아가면서 감시합니다.
• 8.삐: 키패드를 누를 때마다 비프음을 켜거나 끕니다.
• 9.그만말해: 말이 많은 사용자에게 유용합니다.
• 10.R-CTCS: 아날로그 수신 변조.설정
• 11.R-DCS: 디지털 수신 변조 설정
• 12.T-CTCS: 아날로그 송신 변조 설정
• 13.T-DCS: 디지털 송신 변조 설정
  • 위 4개의 설정에서 엄청나게 많은 코드를 쉽게 찾으려면 코드 순번을 키패드로 입력합니다. T에서 105는 D754N.
• 14.Scan CTCSS: VFO 주파수 모드에서 수신 가능한 변조된 아날로그 전파를 스캔합니다.
• 15.Scan DCS: VFO 주파수 모드에서 수신 가능한 변조된 디지털 전파를 스캔합니다.
• 16.CDCSS SAVE MODE: 스캔 완료된 변조 주파수를 저장합니다.
• 17.VOICE: 음성 안내를 설정합니다.
• 18.LANGUAGE: 언어 설정을 합니다.
• 19.DTMF 사이드톤: 스피커에서 DTMF 음이 들리는 조건 설정.
• 20.S 코드: 15개의 DTMF 코드 중 하나를 선택합니다.
• 21.스캔 반복: TO는 지정된 시간 후 스캔 재개, CO는 신호가 사라진 후 재개, SE는 재스캔하지 않음.
• 22.PTT-ID: ID를 전송할 시기를 설정.
• 23.PTT-Latency: PTT-ID 전송 지연 시간 설정.
• 24.MDF-A: CH은 고유 채널 번호이고, NAME은 프로그램에서 입력한 별칭이고, FREQ는 주파수 숫자를 표시합니다.
• 25.MDF-B: 위와 동일.
• 26.끼어들기 금지: ON은 사용 중인 채널에서 PTT 키를 누르면 경고음이 울리고 송신하지 않습니다.
• 27.자동 키패드 잠금: 설정 시간 동안 키 입력이 없으면 자동으로 키패드가 잠깁니다. *키를 2초 이상 눌러야 해제됩니다.
• 28.오프셋 방향: 아래에서 설정한 오프셋 값이 +는 수신보다 송신 주파수가 높게 설정되고, -는 송신 주파수가 수신 주파수보다 낮게 설정됩니다.
• 29.OFFSET: 일반 무전기는 RX/TX 주파수가 동일하여 동시에 송수신을 하지 못합니다. 바오펑은 오프셋 기능이 있어서 동시에 송수신이 가능합니다. 오프셋을 10kHz 단위로 설정할 수 있으며 0~69.99MHz 만큼 오프셋할 수 있습니다.
• 30.채널 저장: 모니터 A 주파수를 지정한 채널에 저장합니다.
• 31.채널 삭제: 지정한 채널의 주파수를 삭제합니다.
• 32.알람 모드: SITE는 스피커로만 알람을 울리고, TONE은 송신 모드로 알람을 울립니다. CODE는 119 신호를 송신합니다. 긴급 상황에 SK3 버튼을 누르고 있으면 됩니다.🚑🚑🚑
• 33.스켈치 꼬리 제거: 바오펑 무전기 끼리 통신할 때 스켈치 테일 노이즈를 제거합니다.
• 34.RP 스켈치 꼬리 제거: 중계기를 통해 통신할 때 스켈치 테일 노이즈를 제거합니다.
• 35.RPT-RL: 중계기의 테일 톤 지연 설정.
• 36.로저: PTT를 놓을 때 톤음을 송신합니다.
• 37.톤 버스트: PTT를 누른채 키를 누를 필요가 없어집니다.
• 38.메뉴 종료 시간: 설정 시간동안 조작이 없으면 메뉴를 빠져나갑니다.
• 39.복스 지연: 송신 후 다시 송신할 때의 지연 시간 설정.
• 40.전원 켤때 화면: LOGO는 사용자 지정 비트맵을 보여주고, VOLTAGE는 배터리 전압을 보여줍니다.
• 41.주파수 호핑: 외부 간섭을 방지하기 위해 주파수 호핑 기능을 활성화합니다.
• 42.초기화: 공장 초기화합니다.
• 43.비밀번호: 부팅시 비밀번호 6자리를 입력해야 사용할 수 있습니다. 비밀번호는 “000000”
• 44.스톱워치: ON만 가능.
• 45.스크램블: MODE1, 2, 3이 있으며 음성 반전, 주파수 호핑, 디지털 암호화 기술을 적용합니다.
• 46.버전: 펌웨어 버전이 V0.06이라니. 알파 테스트 수준이라는 뜻?

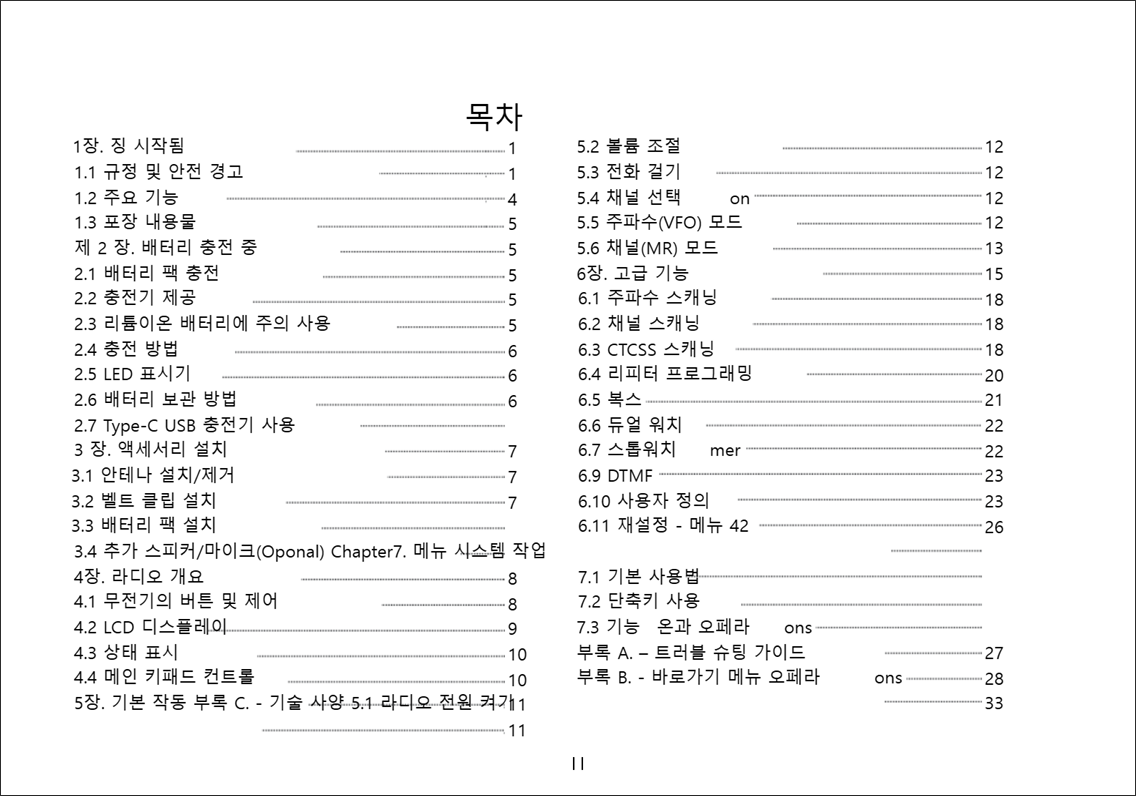

설명서

uv25_series.pdf

3.70MB

번역된 PDF. 공짜로 못줌🤣
