전기 도면의 일관성을 위해 환경 설정을 해봅니다. 오토캐드를 사용하는 이유는 오토데스크 제품군과의 호환성 및 이플랜을 대체하기 위함입니다.

제도 환경

CAD: AutoCAD Electrical 2024

규격: A3/A4, IEC, mm

프로젝트 속성(프로젝트별 설정)

모든 규격은 IEC, mm로 설정합니다.

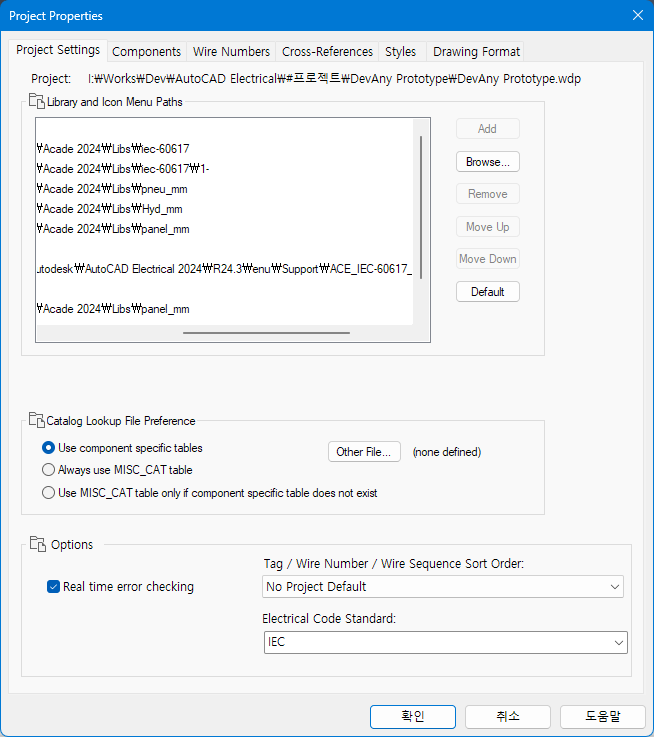

  • 라이브러리, 아이콘 경로는 IEC-60617을 선택합니다. 나머지는 모두 삭제합니다. 일본, 미국 규격을 제거합니다.
  • 전기 코드 표준은 IEC를 선택합니다.

그리드, 스냅 설정 (도면별 설정)

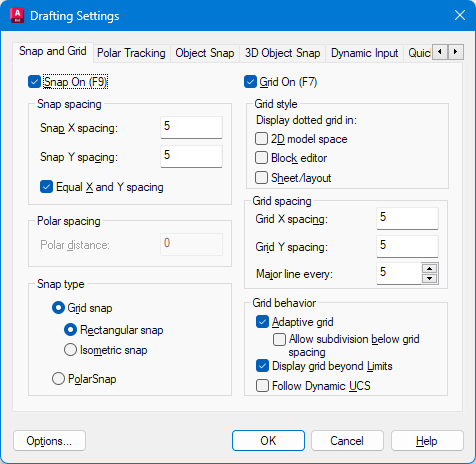

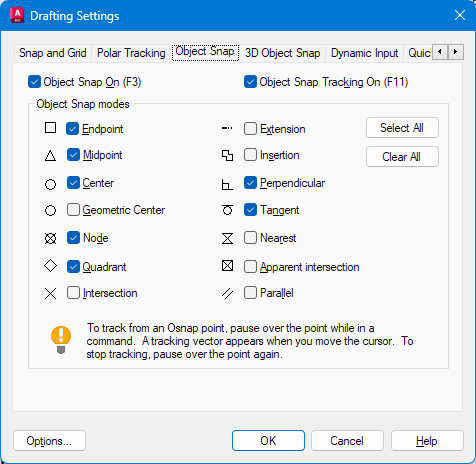

5mm 간격으로 그리드를 설정하고 스냅을 설정 합니다. 모든 개체는 5mm 간격으로 배치됩니다. 기호 내 성분 크기 때문에 5mm가 최적입니다.

그리드 스냅을 켜고 끄는 단축키는 F9입니다. 마우스 조작을 할 때 수시로 누르게 됩니다.

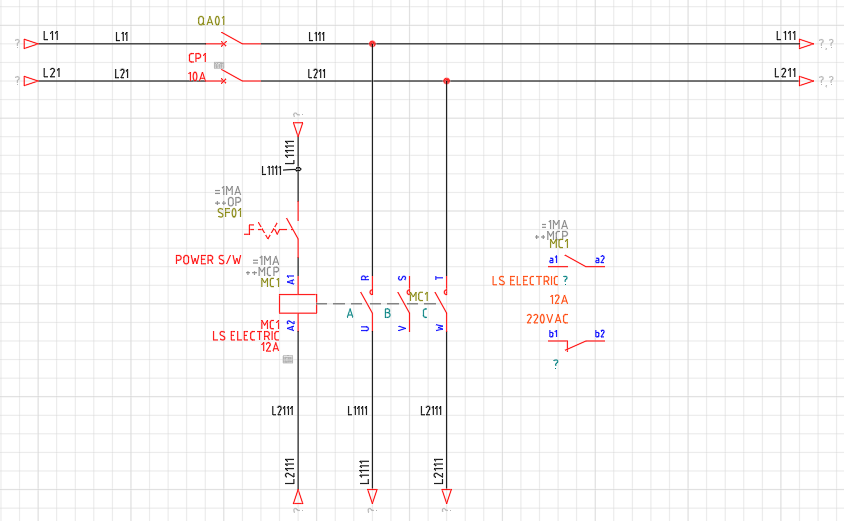

그리드/스냅을 설정하면 아래 그림처럼 기호와 선을 깔끔하게 배치할 수 있습니다.

잘못 배치된 개체를 그리드에 붙이는 방법

  1. 그리드 스냅을 해제
  2. 개체 선택
  3. 이동 명령
  4. 개체의 연결점을 선택
  5. 그리드 스냅을 켜기
  6. 그리드 교차점 클릭
오토캐드의 배경색 기본값은 어두움인데, 인쇄 목적의 도면은 흰 바탕이 보기 좋습니다. 노란색과 같은 밝은 색을 인쇄하면 잘 보이지 않기 때문입니다. 이플랜도 흰색 바탕입니다. 밝은 색의 레이어는 어둡게 설정하면 됩니다.

도면 속성 - 형식 (도면별 설정)

명령어: AEPROPERTIES

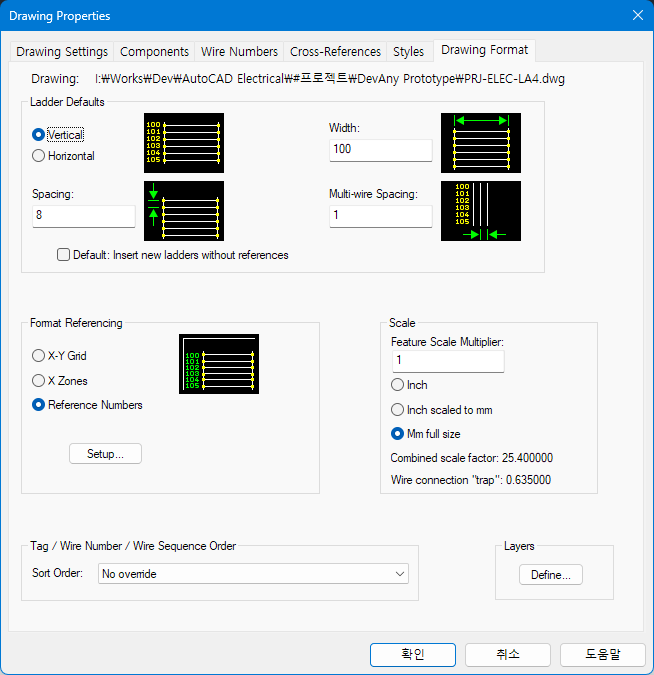

도면 형식에서 축척은 1, MM 전체 크기를 선택합니다.

IEC 60617 기호 삽입

명령어: AECOMPONENT

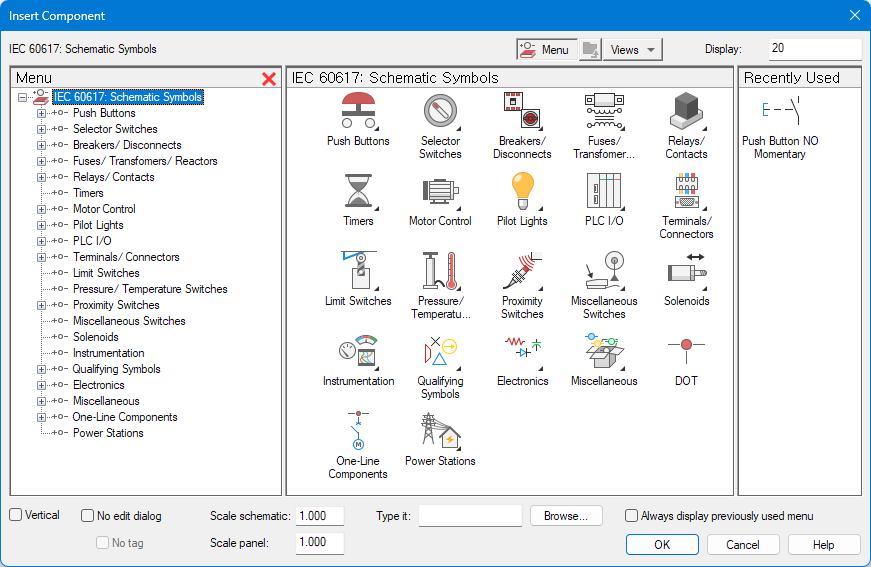

컴포넌트 삽입 대화상자

모든 기호는 도면과의 호환성을 위해 1:1 축척으로 삽입합니다. 만약 25.4 축척을 사용한다면 도면 설정이 잘못된 것입니다.

푸시 버튼 기호를 삽입 후 크기를 측정해봅니다.

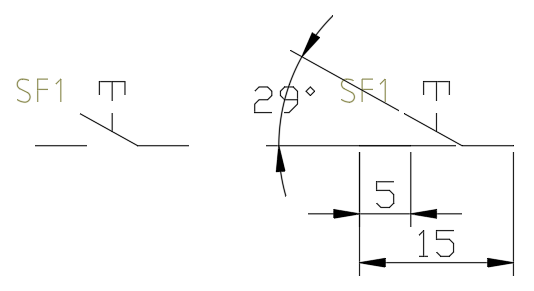

기호의 양 끝은 15mm입니다. 그리드 3칸을 차지합니다.

기호가 작거나 크게 삽입 돼요

추가 삽입하는 기호는 이전에 삽입된 기호와 같은 축척으로 삽입됩니다. 캐드의 기호는 블록으로 삽입되기 때문입니다. 그럴 때에는 이전에 삽입된 기호를 모두 삭제 후 PURGE 명령으로 사용하지 않는 개체를 모두 제거해야 합니다. 그다음 기호를 삽입하면 정상 축척으로 삽입됩니다.

표 삽입

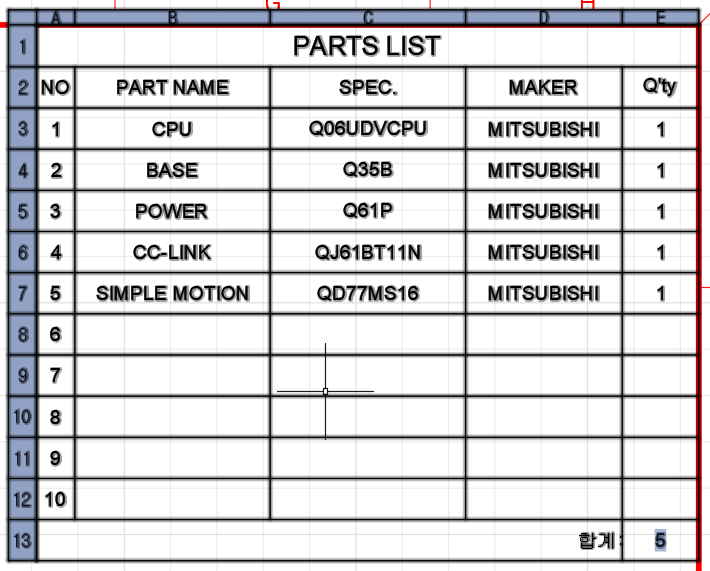

표는 선으로 만드는 것이 아니라 테이블로 만들어야 합니다. 그래야 행, 열 추가/삭제, 통계 기능을 사용할 수 있습니다.

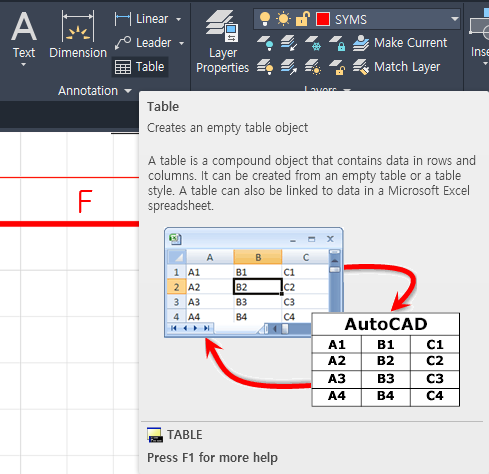

명령어: TABLE

  • 엑셀과 같이 행 번호(NO)를 마우스 조작으로 입력할 수 있습니다.
  • 행/열을 추가하거나 삭제할 수 있습니다.
  • 합계/평균/개수 값을 자동 계산해줍니다.

스타일은 제목, 열 머릿말, 값 3가지로 구분되며 각각 일괄적으로 스타일 설정을 할 수 있습니다. 셀별도 가능.

이런데도 표를 LINE으로 그린다면? 🤣🤣🤣

AutoCAD Electrical 2024 라이선스가 있는 분은 한국어 설치판 링크를 알려주세요~
오토데스크 계정 페이지에서 오프라인 설치 파일 경로를 얻을 수 있습니다.
