🛒LilyGo T-Beam V1.2 Meshtastic

Meshtastic은 LoRa 기기들을 메시망으로 연결하여 통신하며, PC·스마트폰으로 제어할 수 있도록 해주는 프로그램입니다.

그 중 T-Beam 모델은 GPS, 18650 배터리 슬롯, 전력 관리 모듈을 포함하고 있으므로 외부에서 장시간 사용이 가능합니다.

알리익스프레스

구입가: $25.27

배송: 무료. 7일 만에 도착.

상품 페이지

https://s.click.aliexpress.com/e/_olqytBR

LILYGO® TTGO Meshtastic T-Beam V1.2 ESP32 LoRa 915MHz 433MHz 868MHz 923MHz WiFi BLE GPS With 0.96 inch OLED 18650 Battery Holde

Meshtastic은 펌웨어 업로드 되어 있습니다. 즉시 사용 가능.

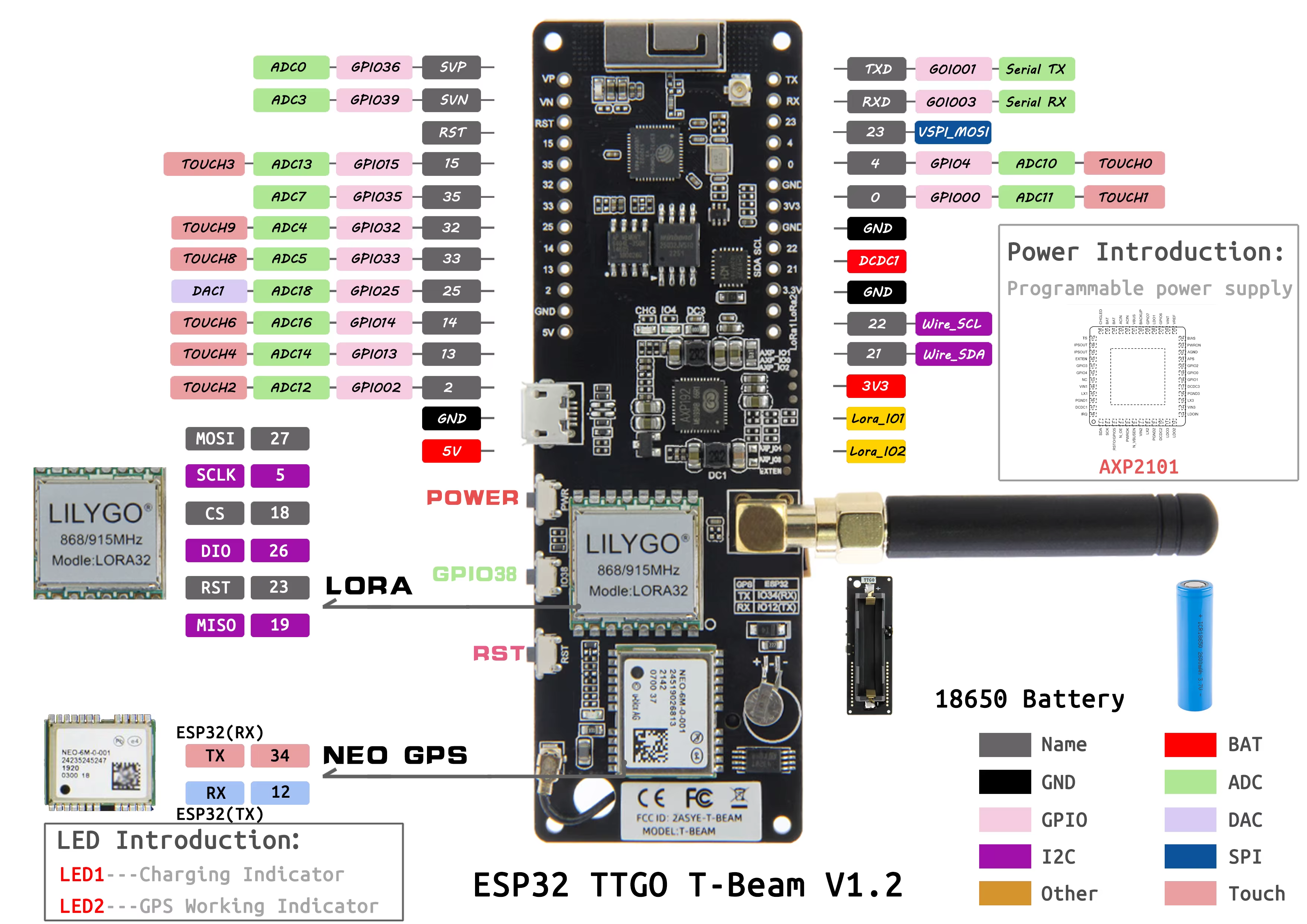

MCU: ESP32-D0WDQ6-V3

GPS: NEO-6M

대한민국 영토에서 사용할 때에는 923MHz 모델을 구입하세요. 433MHz는 유럽, 중국, 자동차 관련 IoT에 사용됩니다.



개봉

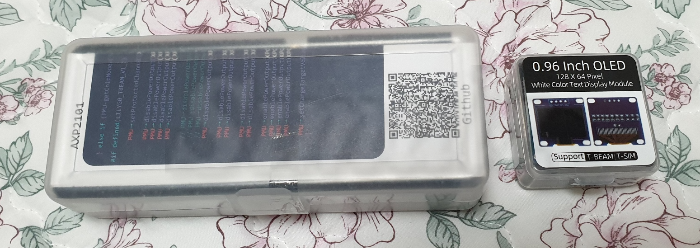

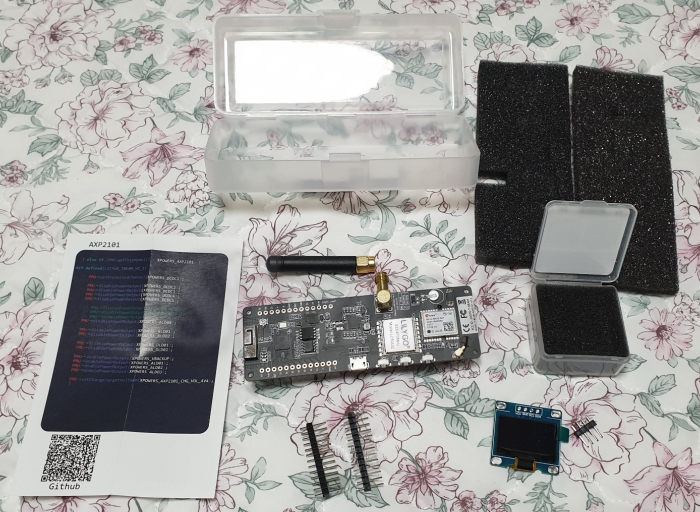

T-Beam 본체와 OLED가 분리 포장되어 도착했습니다. 스폰지를 모두 꺼내면 헤더핀이 보입니다.

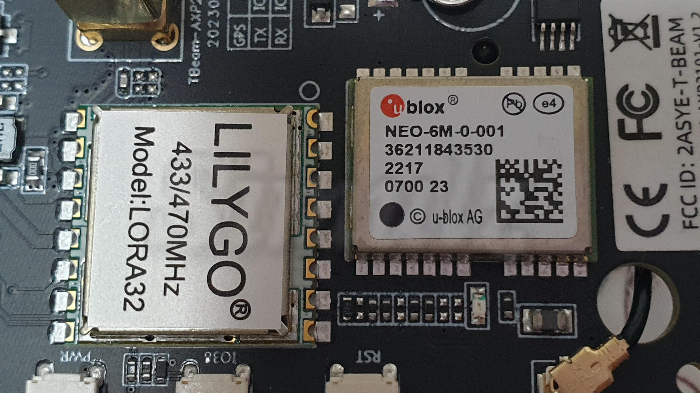

LoRa 주파수는 433MHz입니다. 맛보기용이라 주파수는 중요하지 않았어요.

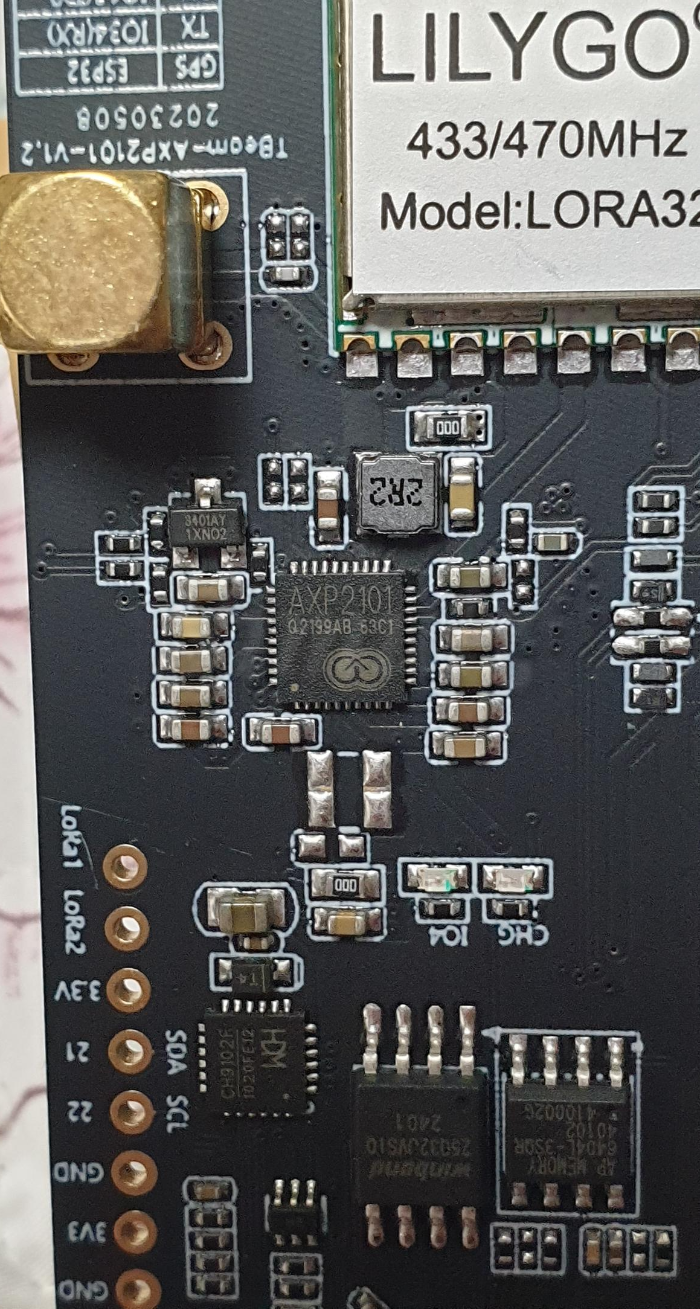

전원 관리 칩은 최신 모델인 AXP2101입니다. T-Beam은 18650 배터리가 들어가며, 1셀 배터리와 주변 기기 전력을 관리해줍니다.

AXP2101 / / 디바이스마트

AXP2101

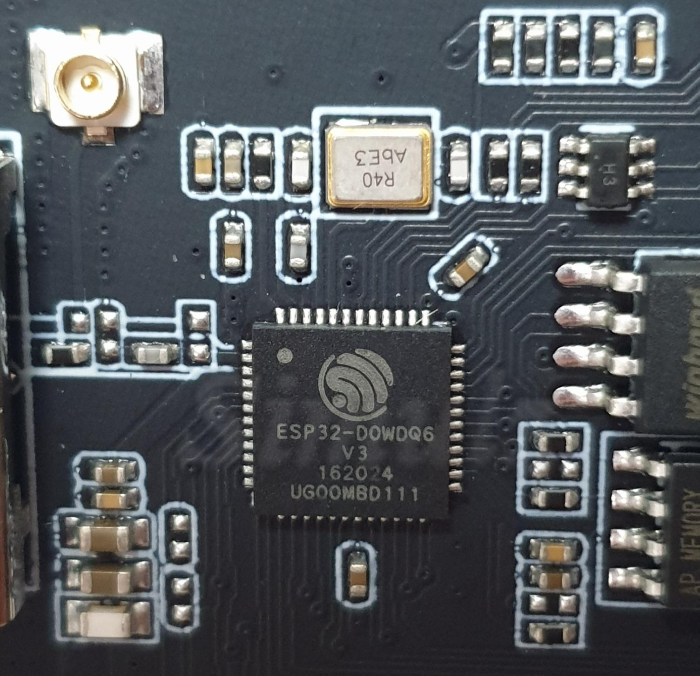

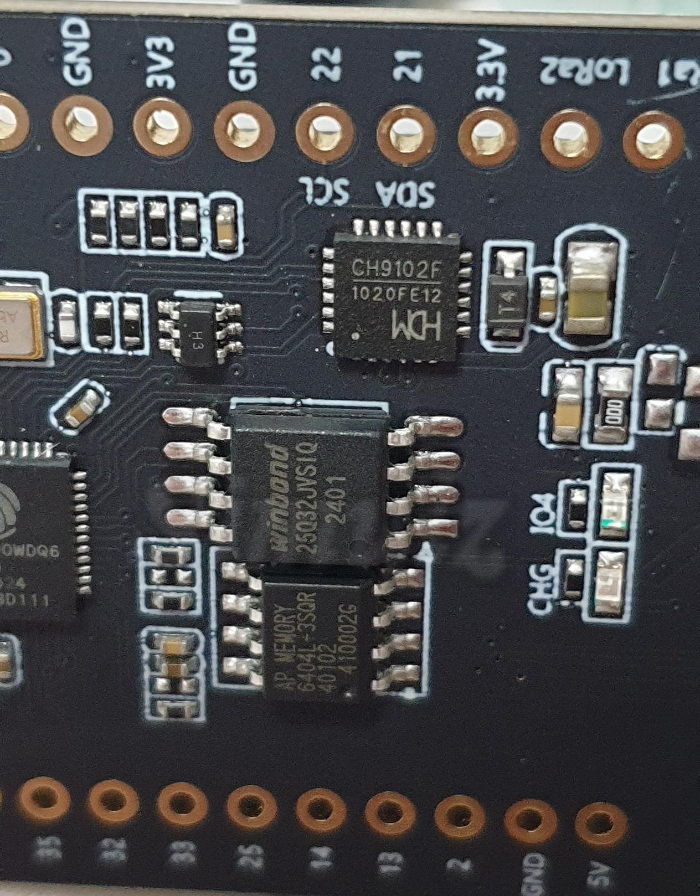

ESP32-D0WDQ6-V3 모델은 FLASH가 4MB이며, 8MB의 PSRAM이 내장되어 있습니다.

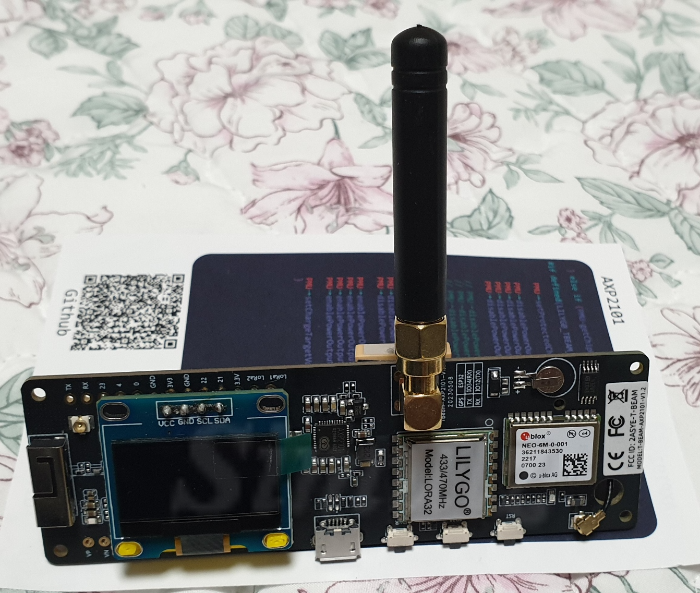

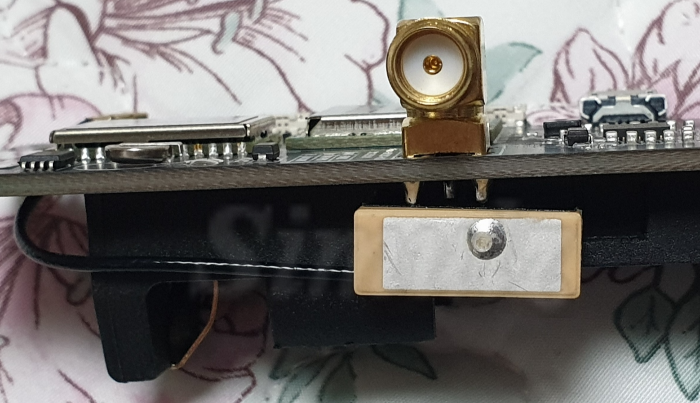

LoRa 안테나 커넥터와 GPS 안테나가 보입니다. 주로 고정 위치에 사용되니 GPS 안테나 크기는 매우 작아요.

OLED 헤더핀 납땜

별도의 OLED를 구입할 때에는 핀 배열을 확인해야 합니다. VCC-GND-SCL-SDA 순서여야 헤더핀으로 연결할 수 있습니다. OLED 모듈은 T-Beam 모듈로부터 4mm 띄워서 납땜해야 좋습니다.

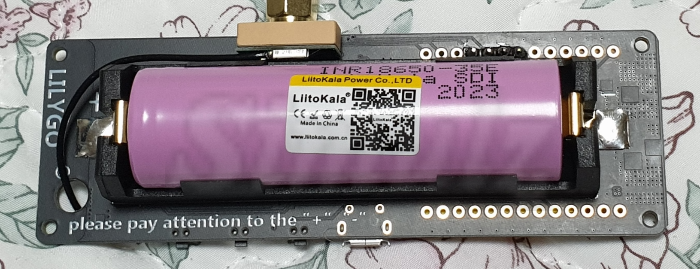

이전에 구입한 LiitoKala 18650 배터리를 삽입했습니다.

전원이 공급되면 자동으로 부팅됩니다. 화면 안내에 따라 Meshtastic 앱을 스마트폰에 설치 후 연결합니다.

3D 케이스

ꥢᅵᆼ기버스에는 여러 종류의 케이스가 등록되어 있습니다.

TTGO-T-Beam-4cockpit by bsiege - Thingiverse

위 모델은 볼트로 덮개를 고정합니다. OLED 구멍 위치가 너무 위로 올라가서 맞지 않습니다.



TTGO T-Beam V1.1 NEO-6M (Meshtastic) Case REMIX by Rat_Patrol - Thingiverse

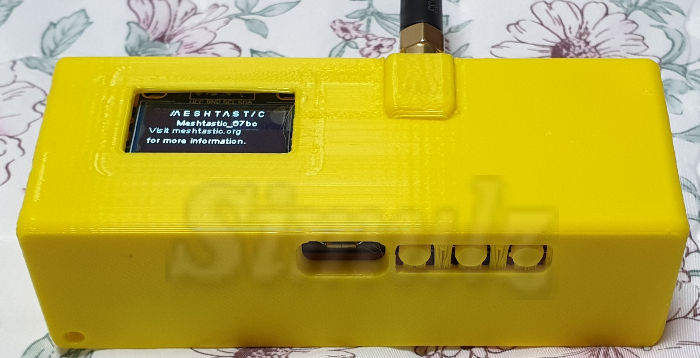

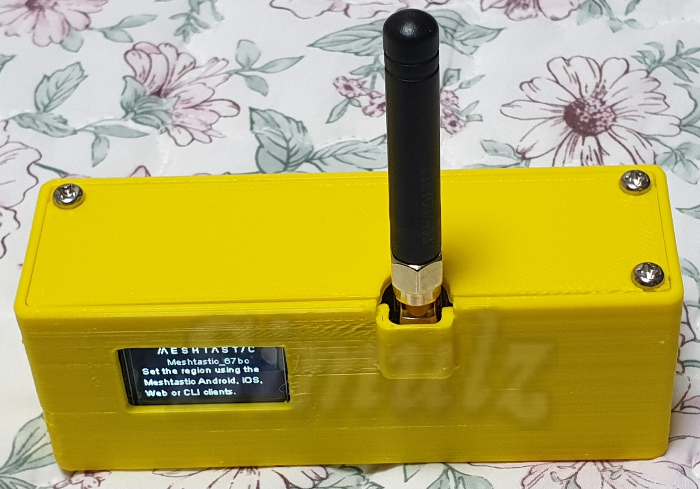

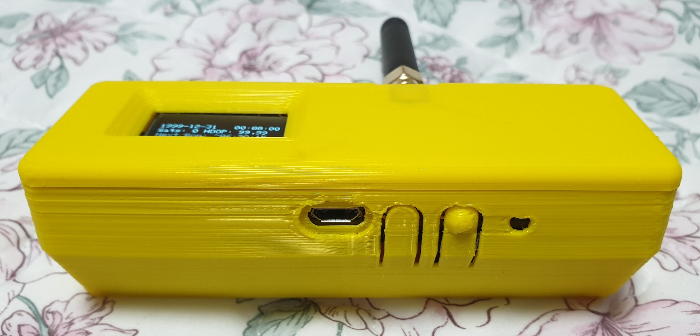

위 모델은 구멍이 일치합니다. OLED가 약간 어긋나는 것은 케이블 길이와 접착 방식 때문입니다.

Meshtastic

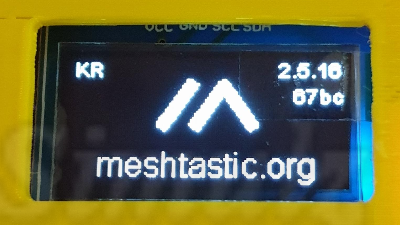

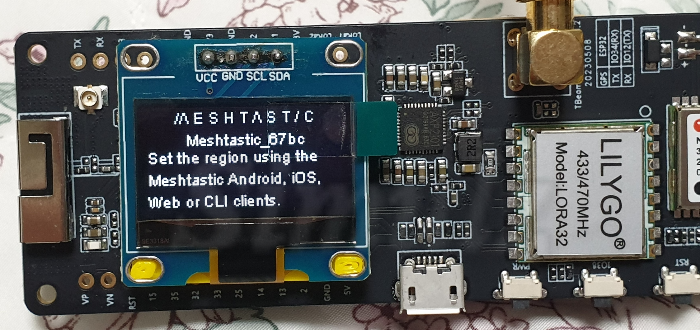

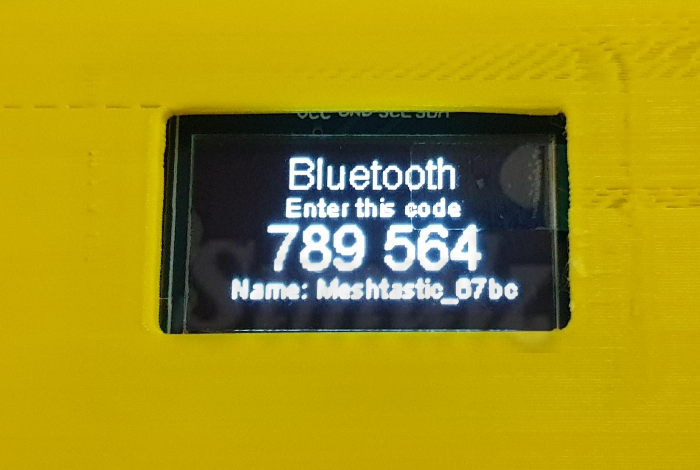

매시타스틱을 연결해봅니다. 스마트폰 앱에서 블루투스 연결을 시도하면 T-Beam의 OLED 화면이 아래처럼 바뀝니다.

블루투스는 PIN 번호를 요구하는데, 화면에 적인 번호를 입력하면 연결됩니다. OLED가 없으면 기본값인 123456을 입력하면 됩니다. 이 번호는 설정에서 변경할 수 있습니다.

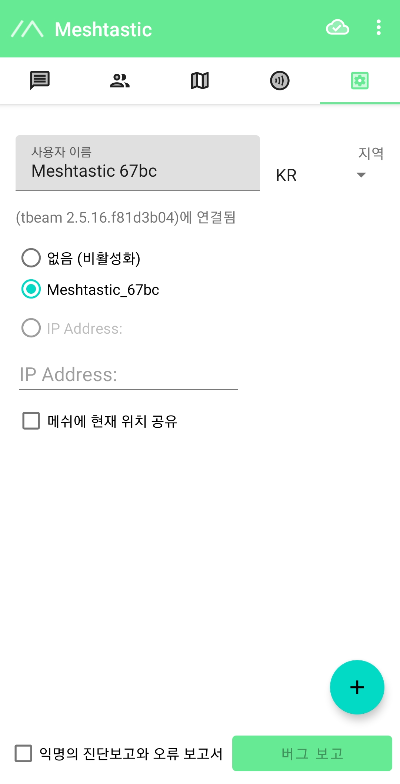

연결이 완료되면 위와 같이 장치 이름과 지역 설정, ☁️(구름) 아이콘에 ✔️표시가 나타납니다.

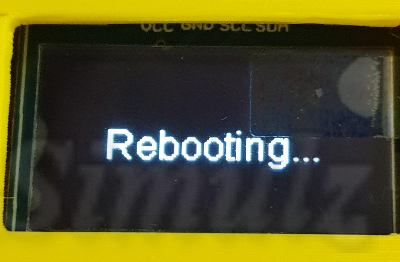

설정이 완료되면 자동으로 Rebooting 됩니다.

한국으로 설정하면 920MHz 주파수를 사용하기 때문에 433MHz인 LoRa는 동작하지 않습니다. 이때에는 유럽 433MHz를 선택하면 됩니다.



Visual Studio Code 펌웨어 업로드

Meshtastic

기본으로 업로드된 Meshtastic 펌웨어입니다.

https://github.com/meshtastic/firmware.git

GitHub - meshtastic/firmware: Meshtastic device firmware

Clone(복제) 후 PlatformIO Terminal에서 아래 명령어를 입력하여 라이브러리를 업데이트 합니다.

git submodule update --init

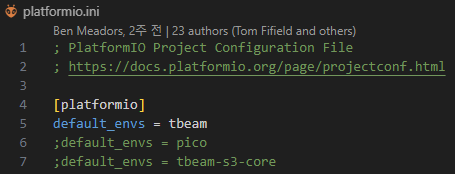

platformio.ini 파일을 열고 default_envs = tbeam 줄을 주석해제 합니다.

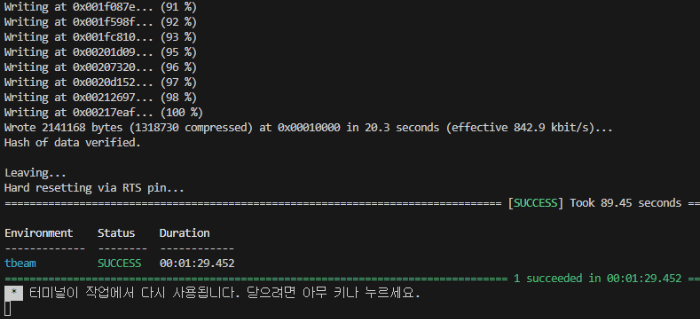

빌드 또는 업로드를 실행하면 아래처럼 작업이 완료 됩니다.

브라우저 펌웨어 업로드

Visual Studio Code가 뭐고 PlatformIO가 뭔지 모르겠다면 웹에서 펌웨어를 업로드 할 수 있습니다.

먼저 기기를 PC에 연결하고

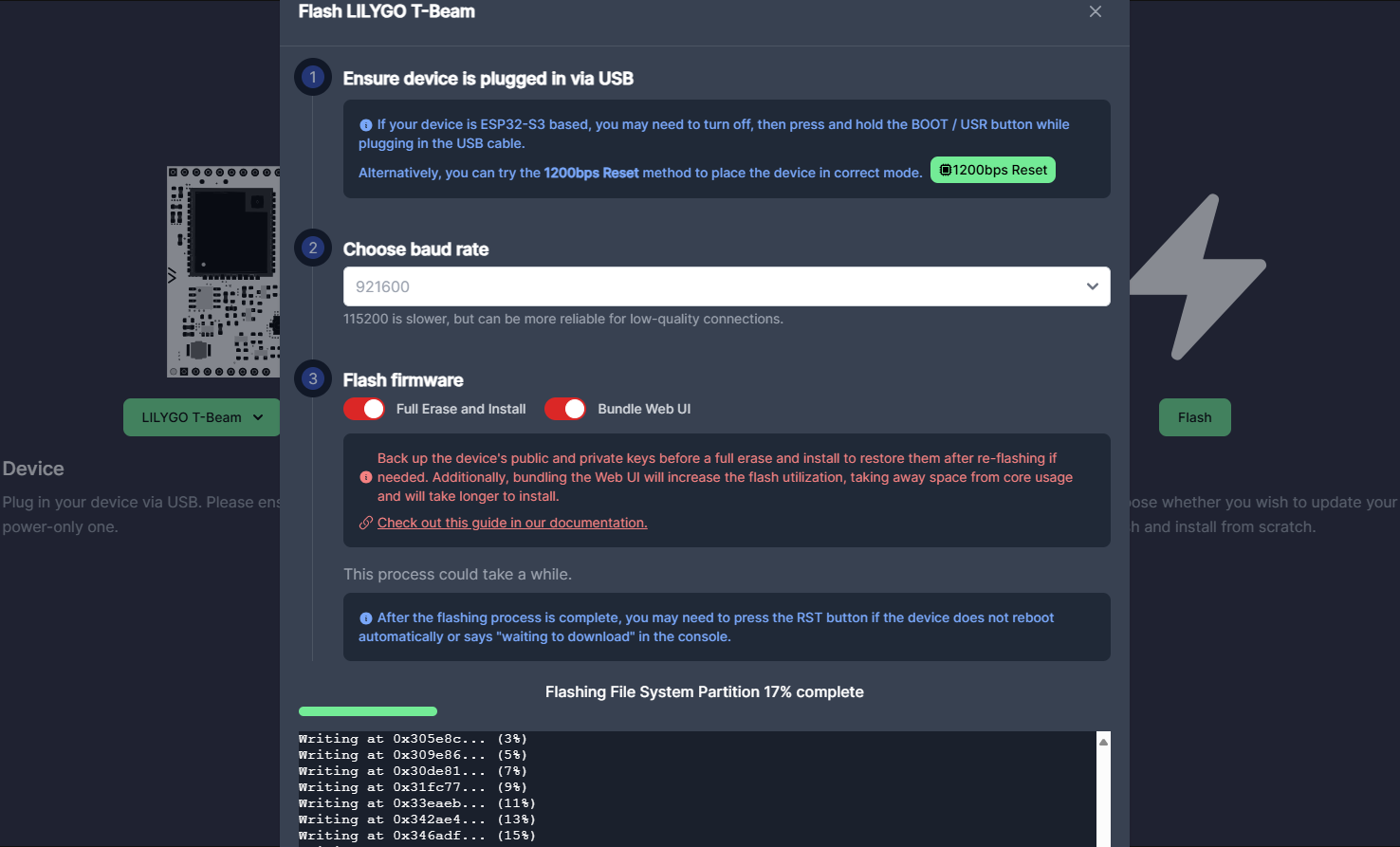

Meshtastic Flasher 사이트에 접속 후

펌웨어 업로드를 하면 됩니다. 여기서는 WebUI 항목도 업로드할 수 있습니다. 속도는 921600을 선택해야 빠릅니다.

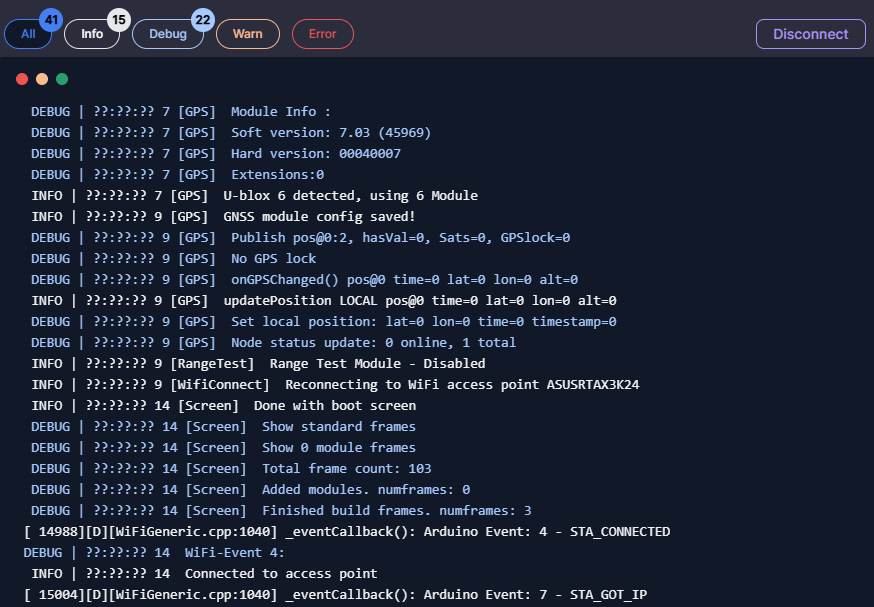

업로드가 완료되면 터미널 모니터링 페이지에서 확인할 수 있습니다.

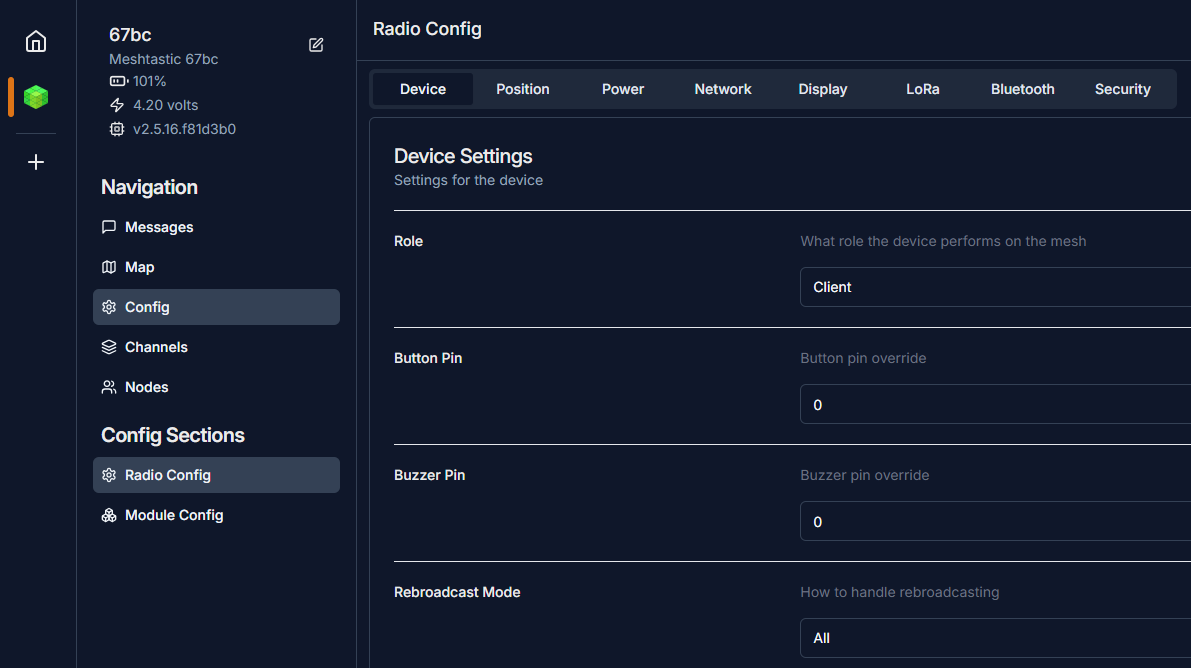

Web UI를 업로드했다면 T-Beam 웹서버에 접속할 수 있습니다. OLED에 안내된 IP 주소로 접속하면 아래와 같은 설정 페이지가 나타납니다.



---

LoRa APRS Tracker

https://github.com/lora-aprs/LoRa_APRS_Tracker

GitHub - lora-aprs/LoRa_APRS_Tracker: A LoRa based APRS tracker for ESP32 boards.

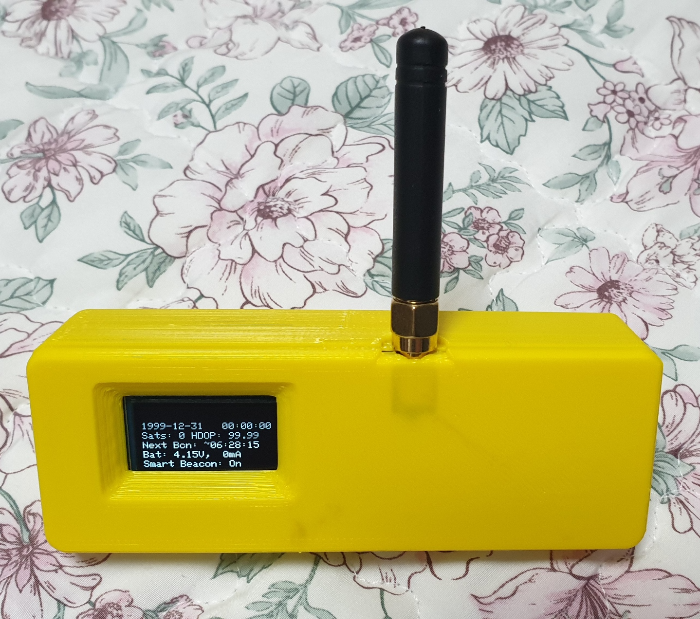

간단한 위치 정보 표시 코드입니다. 위 정보를 APRS 서버를 통해 공유하려면 아래 코드를 사용합니다.

https://github.com/richonguzman/LoRa_APRS_iGate

GitHub - richonguzman/LoRa_APRS_iGate: LoRa APRS iGATE for ESP32 Based Board with Rx + Tx capabilities



APRS.fi 사이트를 보면 서울에서는 겨우 몇명만 지도에 나타날 정도로 사용자가 희박합니다. 일본은 엄청 많아요.
