🛒ESP32-2432S028R - 1만원 대, 가성비 좋은 개발 모듈

ESP32 + 터치패널 + TFT-LCD + TF슬롯 등이 포함된 개발 모듈입니다.

알리익스프레스

구입가: $15.58 (아크릴 포함가)

배송: 무료. 7일 만에 도착.

상품페이지

https://s.click.aliexpress.com/e/_oEWKFFl

ESP32 MCU 2.8 Inch Smart Display for Arduino LVGL WIFI Bluetooth Touch WROOM 240*320 Screen LCD TFT Module with Free Tutorials -

⬆️케이스 포함 상품

https://s.click.aliexpress.com/e/_onBZplz

ESP32 for Arduino LVGL WIFI&Bluetooth Development Board 2.4 Smart Display Screen 2.4inch LCD TFT Module With Touch WROOM - AliEx

⬆️기본 구성품

아크릴 케이스 없이 보드만 구입하면 $8.49입니다.🤩

ESP32 개발보드만 만원 정도, 터치 TFT LCD만 만원입니다. 이 제품은 모두 합쳐도 만원대입니다. 따로 구입하는 것보다 일체형이 훨씬 저렴합니다.

---

개봉

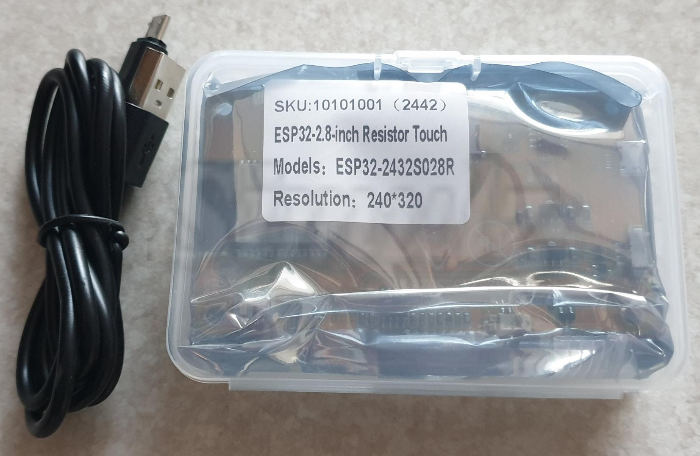

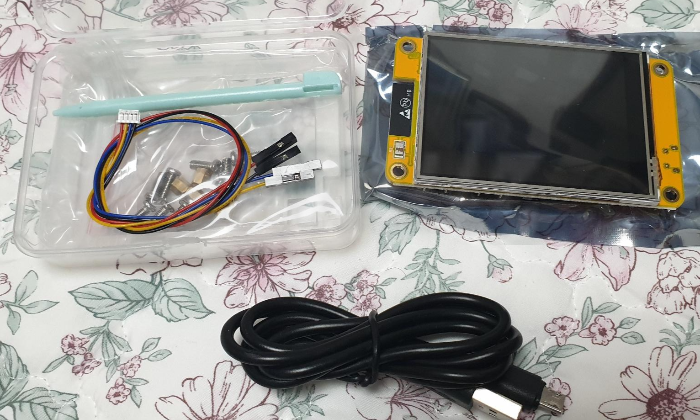

제품은 플라스틱 케이스에 들어있습니다. 1개의 커넥터 하네스가 포함되어 있습니다.

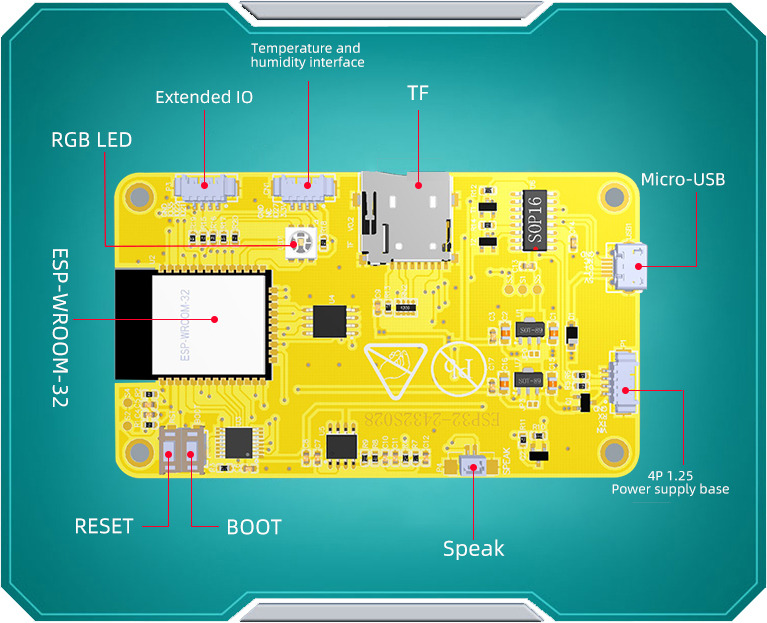

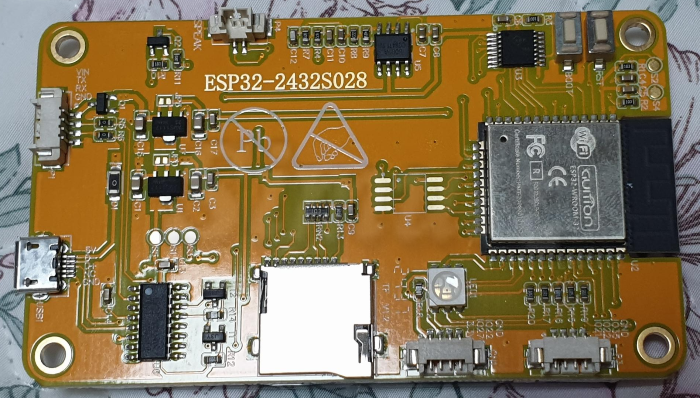

보드 뒷면에는 ESP32, RGB LED, TF 슬롯 등이 배치되어 있습니다.

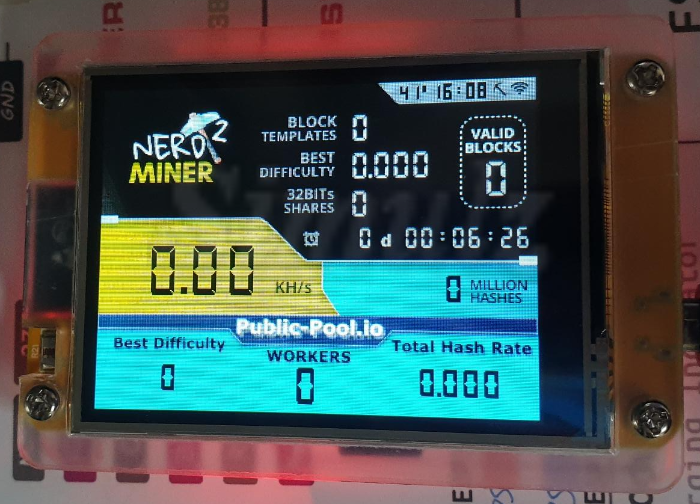

기본 설치된 NERD MINER V2 펌웨어

---

알아두기

ESP32-WROOM-32는 제일 많이 사용되는 ESP32-D0WDQ6 칩셋입니다.

9개 IO 포트

1.25mm JSP 2Pin, 4Pin 커넥터

CN1 커넥터

이름	핀	설명
3.3V		3.3V 출력
IO27	27	I2C, 10㏀ 풀업
IO22	22	I2C
GND

P1 커넥터

이름	핀	설명
VIN		5V 입력
TX	1	TXD0
RX	3	RXD0
GND

P3 커넥터

이름	핀	설명
IO21	21
IO22	22
IO35	35	입력 전용
GND

TFT-LCD SPI

이름	핀	설명
TFT_MISO	12	HMISO
TFT_MOSI	13	HMOSI
TFT_SCLK	14	HSCLK
TFT_CS	15	HCS
TFT_DC	2
TFT_RST	-1
TFT_BL	21 (P3 커넥터에 연결됨)	PWM

터치패널 SPI

이름	핀	설명
TOUCH_MISO	39	OUT
TOUCH_MOSI	32	IN
TOUCH_SCLK	25
TOUCH_CS	33
TOUCH_IRQ	36	10㏀ 풀업

디스플레이와 터치패널은 주파수 때문인지 서로 다른 SPI를 사용하고 있습니다.
LVGL 라이브러리는 TFT_eSPI를 사용하며 이와 같은 보드를 지원하지 않습니다.🤬🤬🤬

RGB LED

이름	핀
Red	4
Green	16
Blue	17

microSD 카드

이름	핀
SD_MISO	19
SD_MOSI	23
SD_SCLK	18
SD_CS	5

스피커

이름	핀
Audio DAC	26

감광 센서

이름	핀
LDR	34

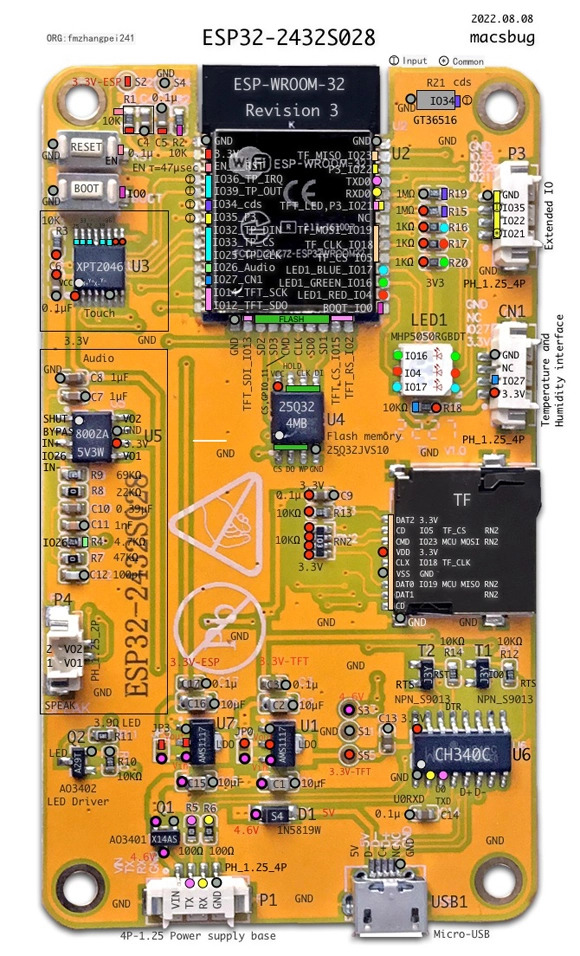

출처: macsbug

---

 사용하기

너드 마이너 V2

ESP32를 비트코인 해시 분석에 사용하여 채굴을 하는 공개 펌웨어입니다.

VSCode 등의 개발 환경이 필요 없이, 아래 사이트에 접속하면 브라우저에서 펌웨어를 업로드할 수 있습니다.

https://flasher.bitronics.store/

Bitronics DIY Flasher

---

TFT_eSPI 라이브러리를 사용하려면?

Arduino IDE에서는 라이브러리 파일을 편집합니다.

#define USER_SETUP_ID 70

#define ILI9341_2_DRIVER
#define TFT_WIDTH  240
#define TFT_HEIGHT 320

#define TFT_MISO 12
#define TFT_MOSI 13
#define TFT_SCLK 14
#define TFT_CS 15
#define TFT_DC 2
#define TFT_RST -1
#define TFT_BL 21
#define TFT_BACKLIGHT_ON HIGH

#define TOUCH_CS 33

#define LOAD_GLCD
#define LOAD_FONT2
#define LOAD_FONT4
#define LOAD_FONT6
#define LOAD_FONT7
#define LOAD_FONT8
#define LOAD_GFXFF

#define SMOOTH_FONT

#define SPI_FREQUENCY 55000000 // Max 55000000
#define SPI_READ_FREQUENCY 20000000 // Max 20000000
#define SPI_TOUCH_FREQUENCY 2500000

#define XPT2046_IRQ 36
#define XPT2046_MOSI 32
#define XPT2046_MISO 39
#define XPT2046_CLK 25
#define XPT2046_CS 33

PlatformIO IDE에서는 platformio.ini 파일 내에서 define을 선언합니다.

build_flags =
  -DILI9341_2_DRIVER=1
  -DTFT_WIDTH=240
  -DTFT_HEIGHT=320
  -DTFT_BACKLIGHT_ON=HIGH
  -DTFT_MISO=12
  -DTFT_MOSI=13
  -DTFT_SCLK=14
  -DTFT_CS=15
  -DTFT_DC=2
  -DTFT_RST=-1
  -DTFT_BL=21
  -DTFT_BACKLIGHT_ON=HIGH
  -DXPT2046_CS=33
  -DXPT2046_CLK=25
  -DXPT2046_MISO=39
  -DXPT2046_MOSI=32
  -DXPT2046_IRQ=36
  -DLOAD_GLCD=1
  -DLOAD_FONT2=1
  -DLOAD_FONT4=1
  -DLOAD_FONT6=1
  -DLOAD_FONT7=1
  -DLOAD_FONT8=1
  -DLOAD_GFXFF=1
  -DSMOOTH_FONT=1
  -DSPI_FREQUENCY=55000000
  -DSPI_READ_FREQUENCY=20000000
  -DSPI_TOUCH_FREQUENCY=2500000



라이브러리 모음

LovyanGFX

모든 바늘이 실시간으로 움직이는 진짜 아날로그 시계. 그림자 표현.

TFT_eSPI보다 압도적으로 빠른 라이브러리입니다. LVGL을 사용할 때 매우 큰 차이를 보여줍니다.🤩

https://github.com/lovyan03/LovyanGFX

GitHub - lovyan03/LovyanGFX: SPI LCD graphics library for ESP32 (ESP-IDF/ArduinoESP32) / ESP8266 (ArduinoESP8266) / SAMD51(Seeed

HowToUse 예제 1을 먼저 사용해보세요. 코드 변경 없이 2432S028R에서 동작합니다. 그 외 코드에서는 자동 감지 코드를 추가하면 됩니다.

#define LGFX_AUTODETECT
#include <LovyanGFX.hpp>

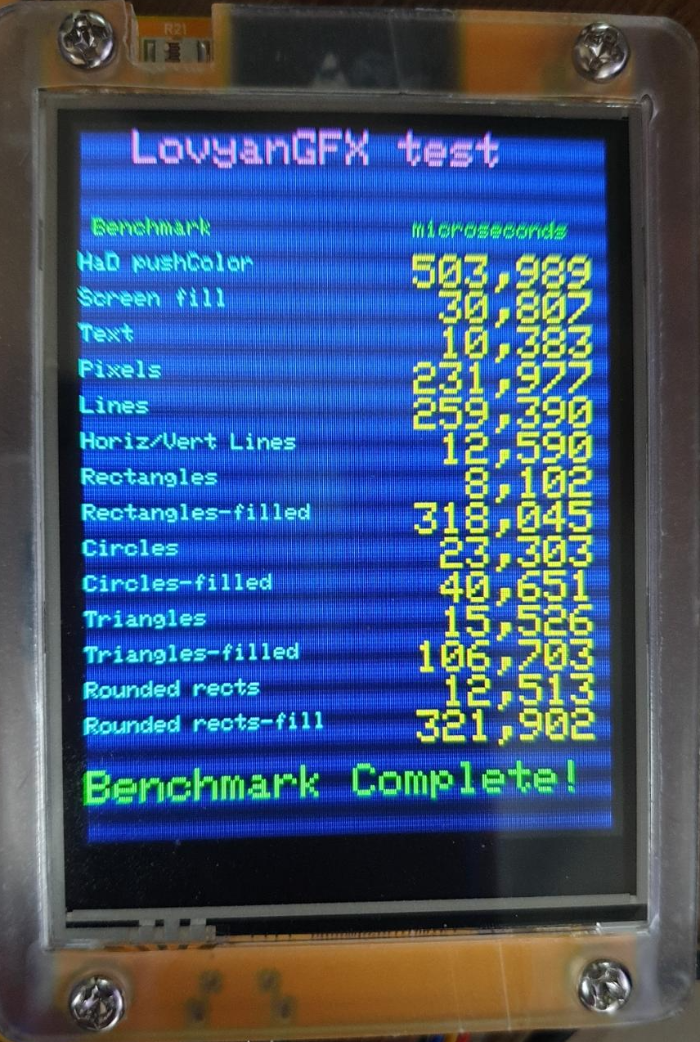

TFT_graphicstest_PDQ 예제



표준 ILI9341와 다른점

TFT-LCD는 ILI9341 드라이버를 사용하지만 디스플레이 제조사에 따라 다르게 동작하므로 드라이버 설정값을 확인해야 합니다.

"'-D ILI9341_DEV_CONFIG_VENDOR_CONFIG=(ili9341_vendor_config_t[]){{.init_cmds=(lcd_init_cmd_t[]){{.cmd=0xCF,.data=(uint8_t[]){0x00,0xC1,0x30},.bytes=3},{.cmd=0xED,.data=(uint8_t[]){0x64,0x03,0x12,0x81},.bytes=4},{.cmd=0xE8,.data=(uint8_t[]){0x85,0x00,0x78},.bytes=3},{.cmd=0xCB,.data=(uint8_t[]){0x39,0x2C,0x00,0x34,0x02},.bytes=5},{.cmd=0xF7,.data=(uint8_t[]){0x20},.bytes=1},{.cmd=0xEA,.data=(uint8_t[]){0x00,0x00},.bytes=2},{.cmd=0xC0,.data=(uint8_t[]){0x10},.bytes=1},{.cmd=0xC1,.data=(uint8_t[]){0x00},.bytes=1},{.cmd=0xC5,.data=(uint8_t[]){0x30,0x30},.bytes=2,},{.cmd=0xC7,.data=(uint8_t[]){0xB7},.bytes=1},{.cmd=0x3A,.data=(uint8_t[]){0x55},.bytes=1},{.cmd=0x36,.data=(uint8_t[]){0x08},.bytes=1},{.cmd=0xB1,.data=(uint8_t[]){0x00,0x1A},.bytes=2},{.cmd=0xB6,.data=(uint8_t[]){0x08,0x82,0x27},.bytes=3},{.cmd=0xF2,.data=(uint8_t[]){0x00},.bytes=1},{.cmd=0x26,.data=(uint8_t[]){0x01},.bytes=1},{.cmd=0xE0,.data=(uint8_t[]){0x0F,0x2A,0x28,0x08,0x0E,0x08,0x54,0xA9,0x43,0x0A,0x0F,0x00,0x00,0x00,0x00},.bytes=15},{.cmd=0xE1,.data=(uint8_t[]){0x00,0x15,0x17,0x07,0x11,0x06,0x2B,0x56,0x3C,0x05,0x10,0x0F,0x3F,0x3F,0x0F},.bytes=15},{.cmd=0x2B,.data=(uint8_t[]){0x00,0x00,0x01,0x3F},.bytes=4},{.cmd=0x2A,.data=(uint8_t[]){0x00,0x00,0x00,0xEF},.bytes=4},{.cmd=0x21},{.cmd=0x11,.delay_ms=120},{.cmd=0x29,.delay_ms=1}},.init_cmds_size=23}}'",
"'-D TF_SPI_HOST=SPI3_HOST'",

---

LVGL

https://lvgl.io/

LVGL — Light and Versatile Embedded Graphics Library

UI 그래픽을 만들어주는 라이브러리입니다.

TFT_eSPI 설정을 완료 후, LVGL 라이브러리를 사용할 때에는 lv_conf.h 파일을 생성하면 됩니다.

https://github.com/witnessmenow/ESP32-Cheap-Yellow-Display/blob/main/Examples/LVGL9/lv_conf.h

ESP32-Cheap-Yellow-Display/Examples/LVGL9/lv_conf.h at main · witnessmenow/ESP32-Cheap-Yellow-Display

---

PIO 스니펫

환경 설정이 적용된 PlatformIO 프로젝트입니다. 아두이노 예제를 즉시 업로드하거나 새 프로젝트로 사용할 수 있습니다.

https://github.com/DevAnyKR/ESP32_2432S028R

GitHub - DevAnyKR/ESP32_2432S028R: ESP32-2432S028R and PlatformIO + LVGL + LovyanGFX

---

SquareLine Studio

LCD 화면의 UI 디자인을 PC에서 작업할 수 있습니다. 내보내기 기능을 통해 이미지와 기능이 C언어로 저장됩니다.

LVGL을 사용합니다.

디자이너는 개체와 기능을 설계하고, 프로그래머는 생성된 C 코드를 사용하면 됩니다. 아두이노 환경에서는 ui.h 파일을 연결하고 setup() 내에 코드 한 줄만 추가하면 됩니다.

#include "ui.h"

void setup() {
  lv_init();
  ...
  ui_init();
}
