🛒밤부랩 P1S 튜닝 - 800x480 터치 디스플레이

P1S 모델의 디스플레이는 오~래전 3D 프린터 초창기에 사용하던 마린 디스플레이와 비슷한 형태입니다.

A1 또는 X1처럼 대형 터치 스크린이 아닌 것이 매우 실망스럽습니다. 터치패널 IPS-LCD 디스플레이가 얼마나 한다고...🤬

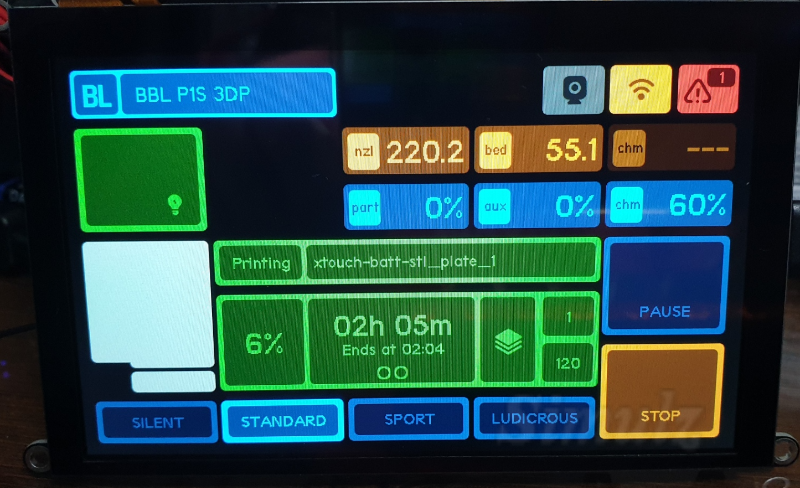

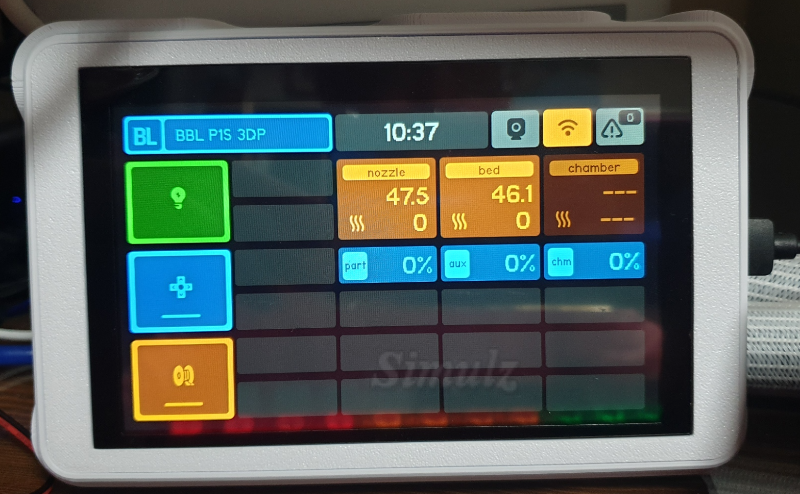

아래 그림 처럼 다양한 UI와 모델 미리 보기, 터치스크린 조작을 위한 부품을 준비해 봅니다.

알리익스프레스

구입가: $18.23

청구가: ₩28,424

배송: $2.63. 오랜만에 유료 배송... 🤬🤬🤬

상품 페이지

https://s.click.aliexpress.com/e/_oF8nbsa

https://www.aliexpress.com/item/1005006715794302.html?aff_fcid=47499f2994fc49c49f8723c639a9d6cb-1750834378947-07292-_oF8nbsa&tt=CPS_NORMAL&aff_fsk=_oF8nbsa&aff_platform=shareComponent-detail&sk=_oF8nbsa&aff_trace_key=47499f2994fc49c49f8723c639a9d6cb-1750834378947-07292-_oF8nbsa&terminal_id=cf2539f1de3b4308a9a7c49312b41e94&afSmartRedirect=y

www.aliexpress.com

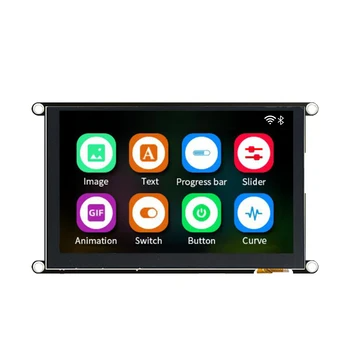

예전에 구입한 ESP32-8048S043C와 비슷한 제품입니다.

🛒ESP32-8048S043, 3만 원대 ESP32-S3, 800x480 IPS-LCD

🛒ESP32-8048S043, 3만원대 ESP32-S3, 800x480 IPS-LCD

💬 일부 링크에는 클릭 또는 구매 시 소정의 수익이 발생할 수 있습니다.8천 원~1만 원대의 ESP32-2432S028R 모델을 사용해 봤으니, 이번에는 좀 더 성능이 좋은 보드로 테스트해 봅니다.알리익스프

tsblog.simulz.kr

구이션 모듈에는 배터리 JST 1.25mm 커넥터가 있다는 것. 스피커 커넥터가 있다는 것.

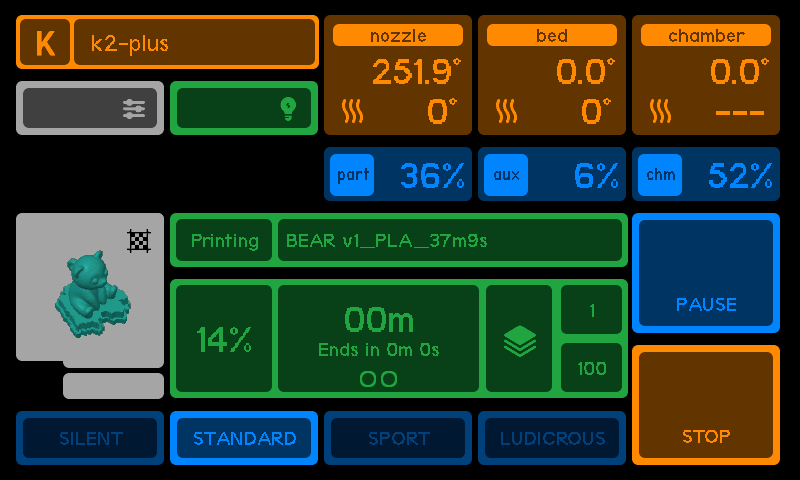

xtouch는 LVGL 라이브러리로 디자인되었습니다.

BigTreeTech 팬더 터치

펌웨어까지 모두 업로드된 완제품도 있습니다. 그래픽이 화려합니다.

https://s.click.aliexpress.com/e/_ok2Qnhk

BIGTREETECH Panda Touch 5 Inch Touch Screen Wifi Display For Bambulab P1P P1S Multi-Printer Control Wireless Klipper Screen - Al

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

빅트리테크(BTT)는 3D 프린터 메인보드 모델로 유명합니다.

약 50달러로 GUI까지 내장된 완성품을 구입할 수 있습니다.

개봉

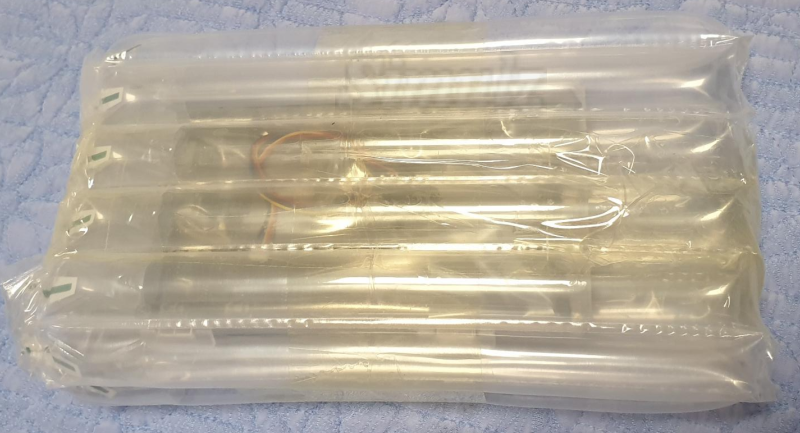

배송 비닐을 뜯으면 던져도 안 부서질 만큼 빵빵한 에어캡으로 포장되어 있습니다.

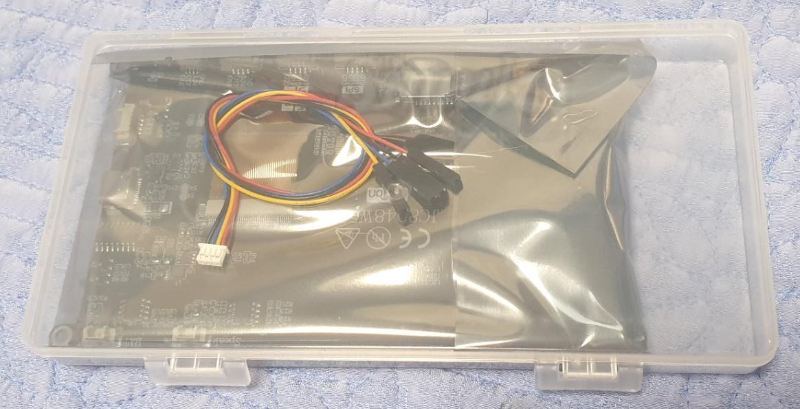

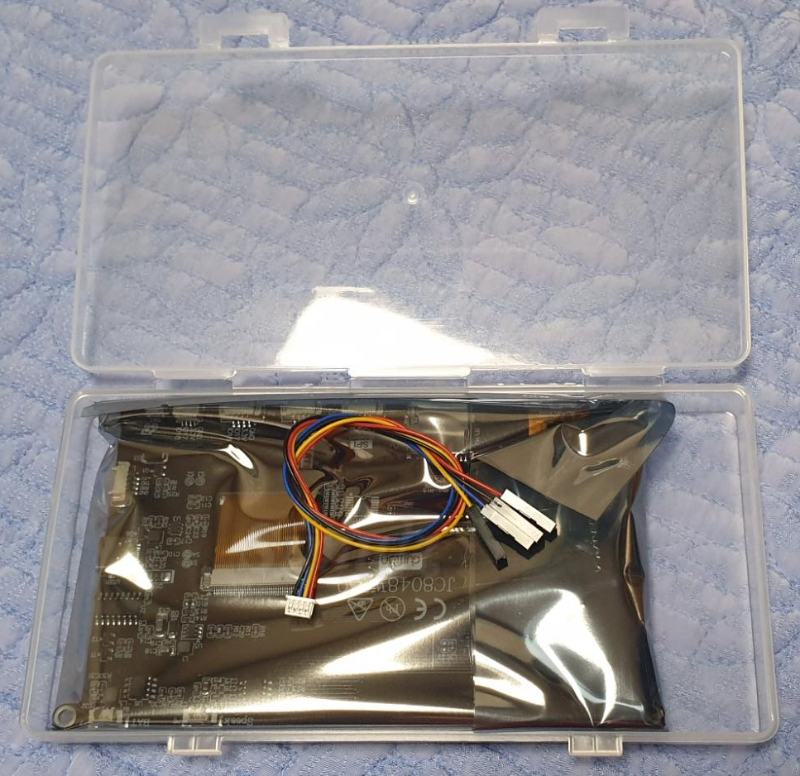

플라스틱 케이스에 들어있는 제품. 하네스 한 개가 들어있습니다. 여기에 사용된 ESP32는 외장 WIFI 안테나를 사용하기 때문에 안테나를 꼭 끼워서 사용해야 합니다. 안그러면 무선 접속이 안 돼요~

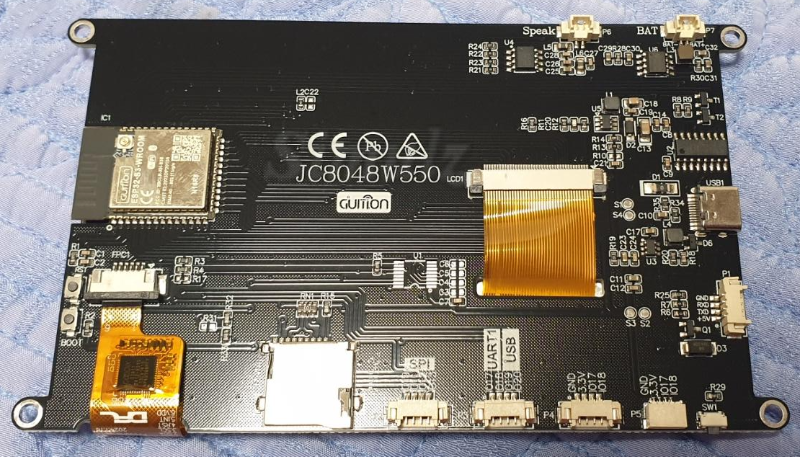

이전에 샀던 모듈보다 깔끔한 검정 기판

그.런.데.

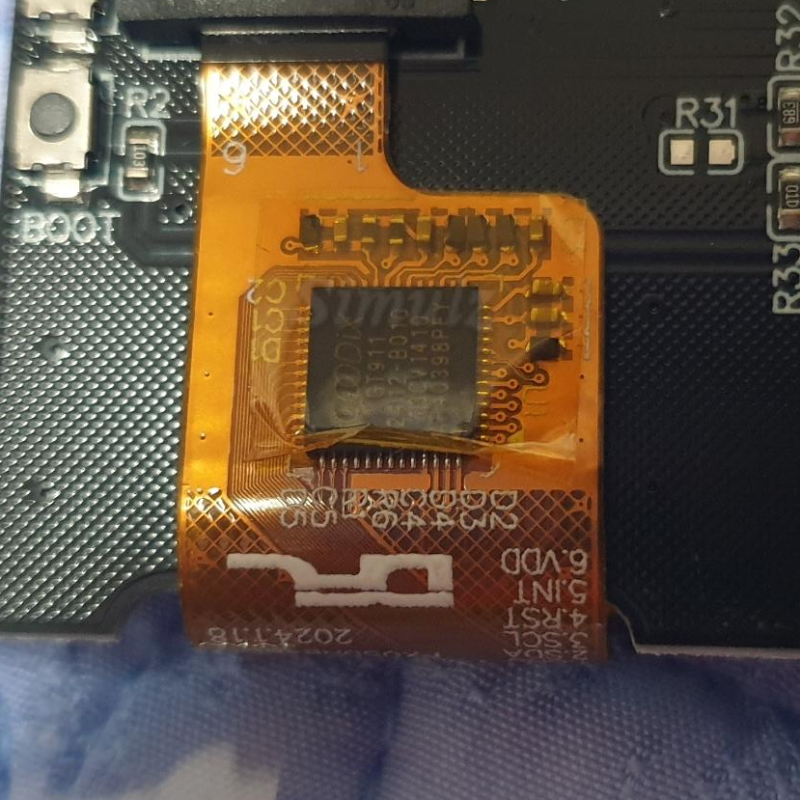

터치 칩셋이 GT911입니다. 이 칩셋은 멀티 터치가 가능한 정전식 터치 센서 칩셋입니다. I2C 방식인데, 최신 ESP32 IDF에서 동작하는 드라이버가 없습니다.😰

설치

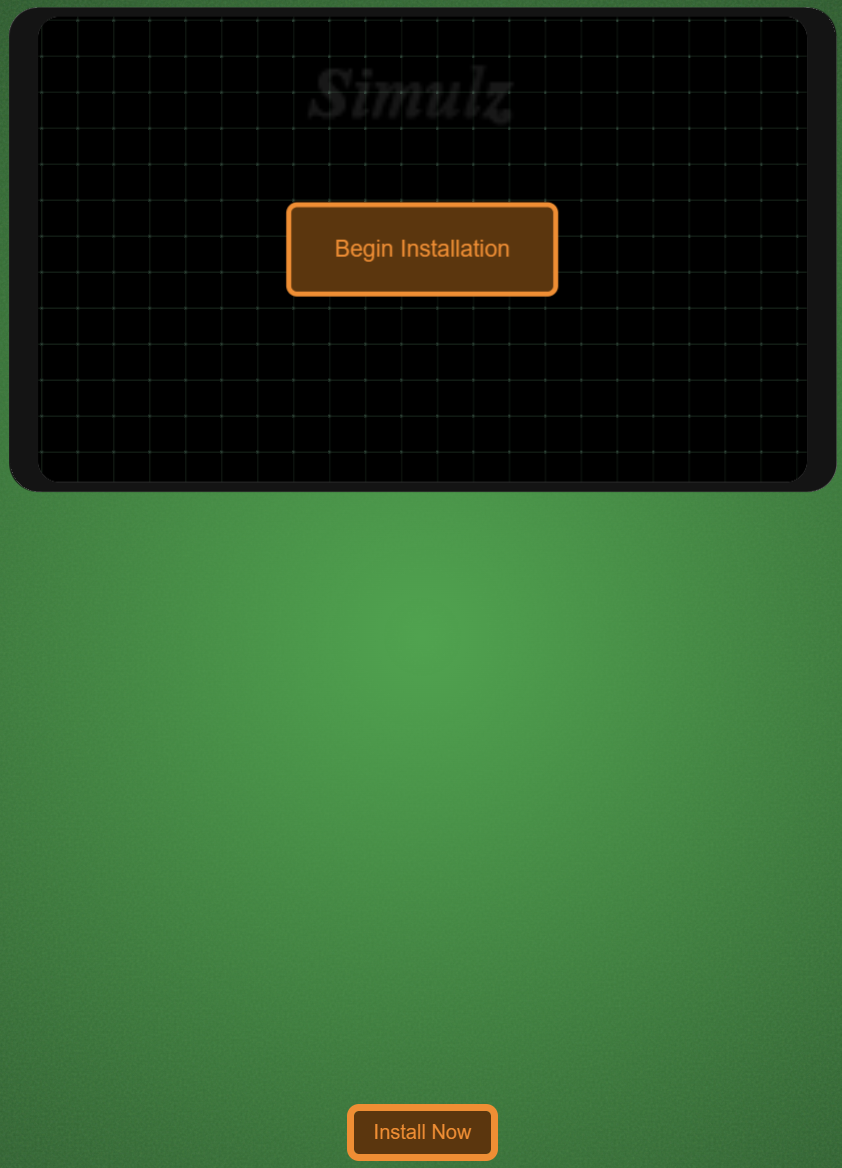

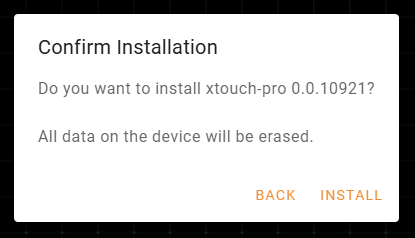

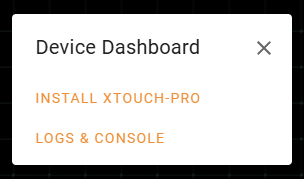

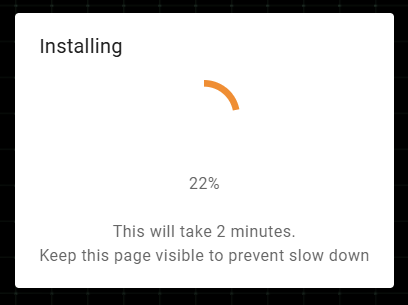

아래 사이트에 접속하여 LCD 모듈에 펌웨어를 업로드합니다.

XTouch Pro | xtouch-pro

Discover XTouch Pro - an advanced 3D printer management interface for BambuLab and Klipper printers. Supports AMS, skip objects, and temperature profiles.

xtouch.pro

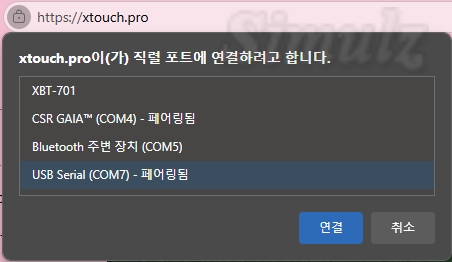

크롬, 엣지 브라우저에서 동작합니다.
