BIGTREETECH PANDA STATUS for BambuLab
빅트리테크(BTT)에서 LED 상태 표시기를 판매하기 시작했습니다. H2D 프린터에 있는 베드 LED를 P1S에서 사용할 수 있습니다.
알리익스프레스
상품 페이지
https://s.click.aliexpress.com/e/_okIQO8o
BIGTREETECH Panda Status LED Light Bar Kit H2D-Style Lighting Rythm-Light Sync For Bambu Lab P1P P1S X1C X1E A1 VS Panda Lux - A
Smarter Shopping, Better Living! Aliexpress.com
www.aliexpress.com
구입가: $19.53
배송: 무료. 7일 만에 도착.😡
https://s.click.aliexpress.com/e/_oC6RJAT
BlQU Panda Status Printer Status Indicator LEDS Lighting For Bambu Lab P1P P1S X1C X1E A1 3D printers - AliExpress 7
Smarter Shopping, Better Living! Aliexpress.com
www.aliexpress.com
특징
베드 밑에 부착하는 LED 모듈입니다.
LED 점등 개수와 색상으로 출력 상태를 알려줍니다.
개봉

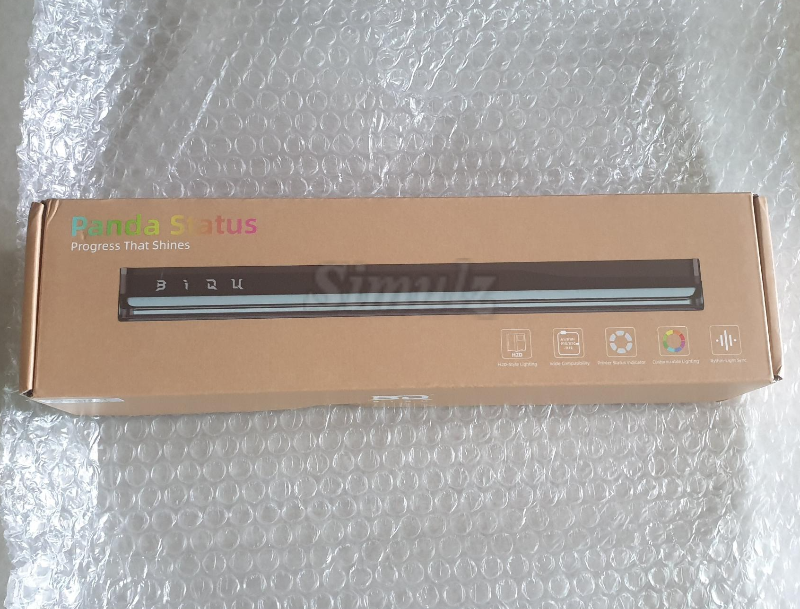

테이프로 감긴 비닐 봉지를 뜯으면 에어캡에 쌓인 제품 상자가 있습니다.
상자는 비닐 코팅된 종이이므로 재활용 분리 수거가 안 됩니다. 폐기물 소각행~🤬

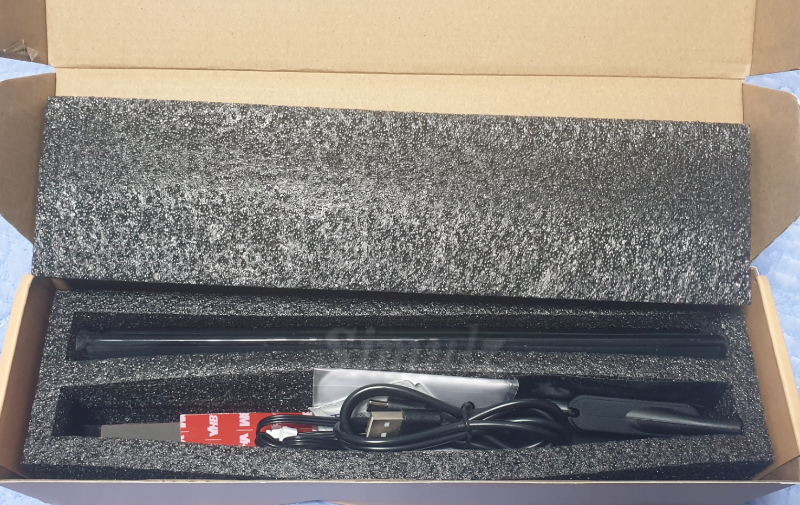

스티로폼으로 대충 정리된 내용물입니다.

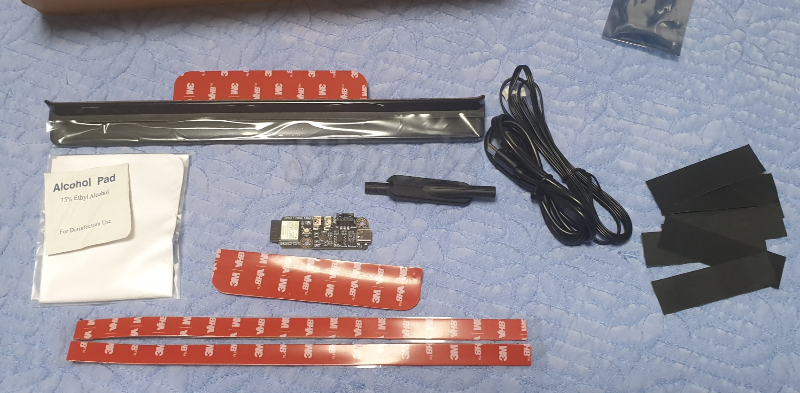

LED바, ESP32 모듈, 케이블, 마운트, 알코올 솜, 전선 정리 테이프, 여분의 3M VHB 양면 테이프가 들어있습니다.

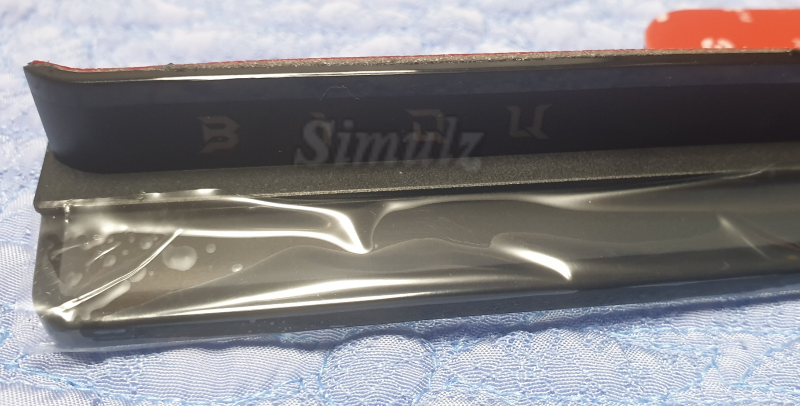

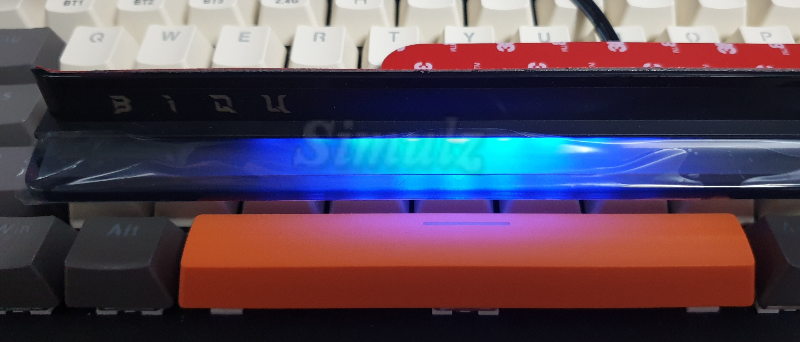

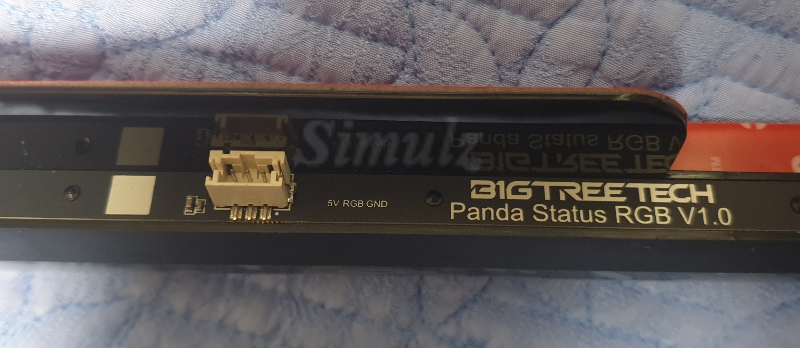

5V 디지털 RGB LED 모듈입니다. 커넥터는 전원 2핀과 데이터 1핀입니다.
베드 앞면에 부착되는 형태입니다.

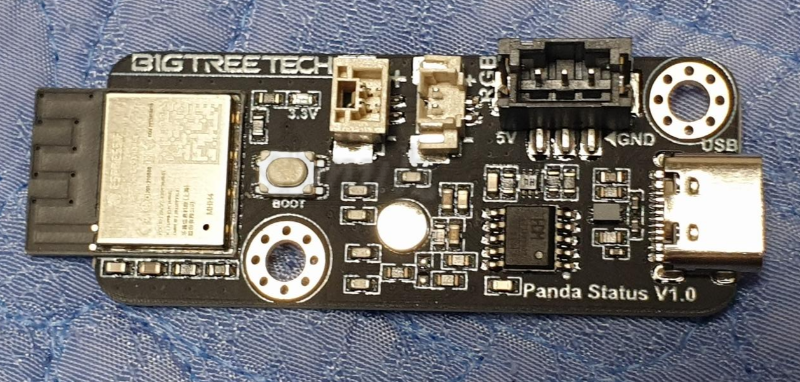

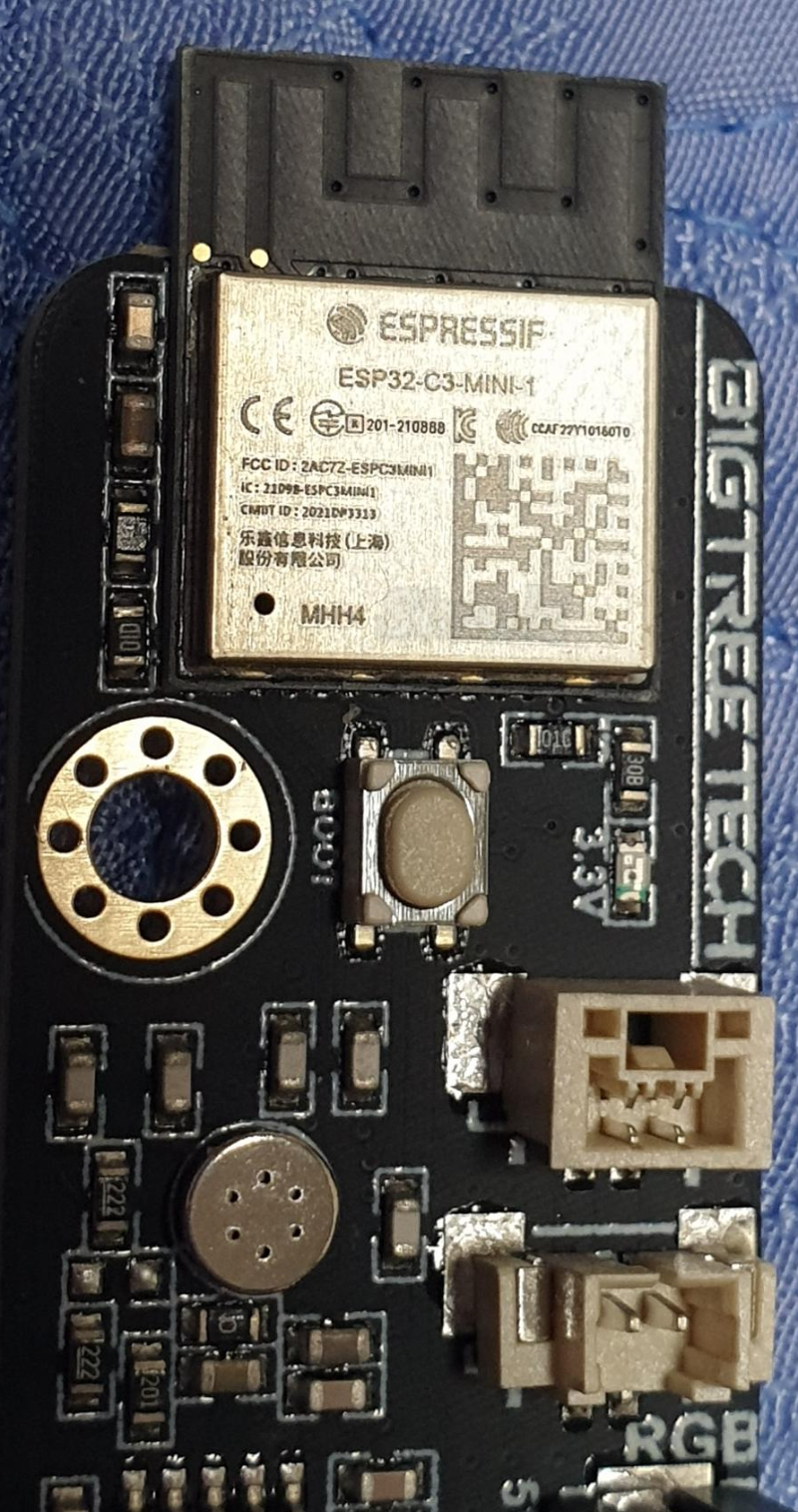

PCB 모듈에는 ESP32-C3-MINI-1 모듈이 사용되었습니다. 안테나 일체형이기 때문에 프린터 내부에 장착할 경우 수신률이 낮아지는 문제가 생깁니다.
가운데의 흰색 커넥터 암수 2개는 순정 LED 또는 판다 럭스를 연결할 수 있습니다.
구멍 6개가 뚤린 마이크가 보입니다. 판다 STATUS 기본값은 음악 모드이므로 소리에 따라 LED가 변합니다.
설치

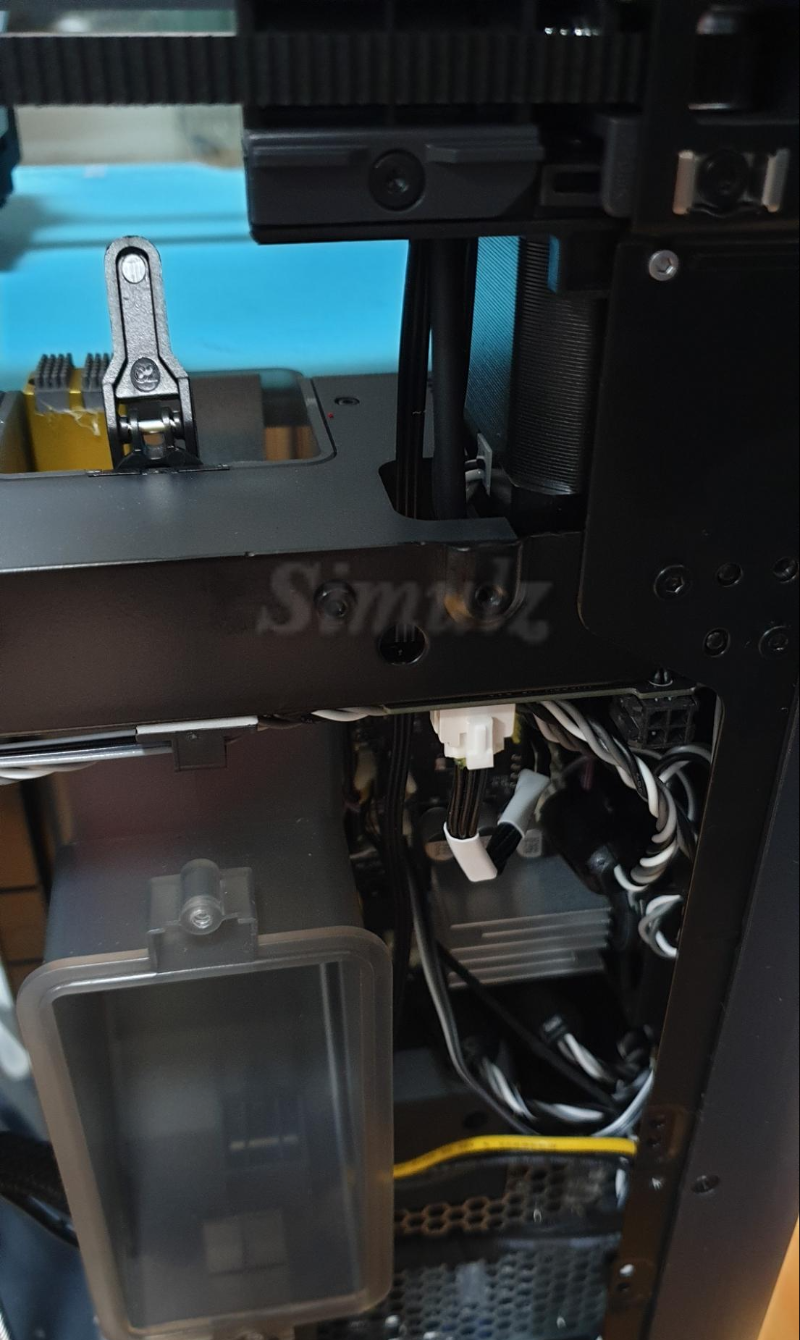

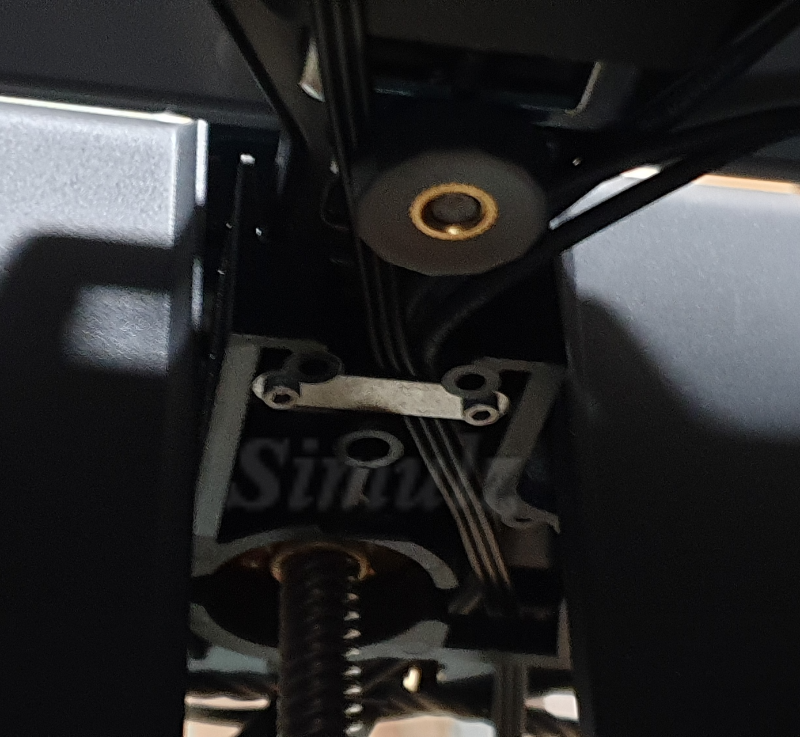

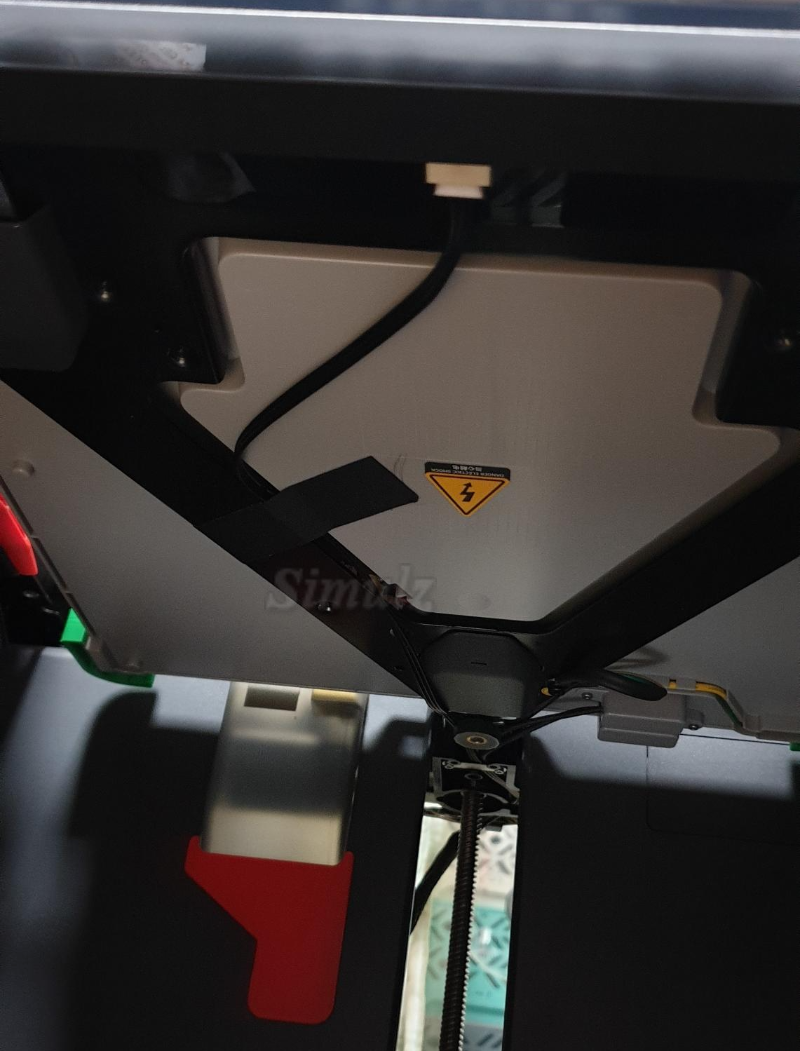

BTT Wiki대로 배선을 하면 매우 지저분하므로 위와 같이 베드 케이블을 따라 배선하면 깔끔합니다.
케이블 고정 클립 사이로 전선을 빼내야 합니다. 그렇지 않으면 베드가 바닥에 완전히 닿을 때 전선이 단락될 수 있습니다.

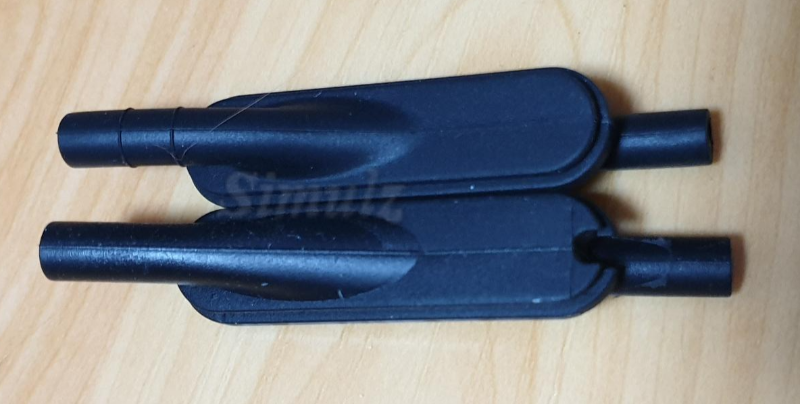

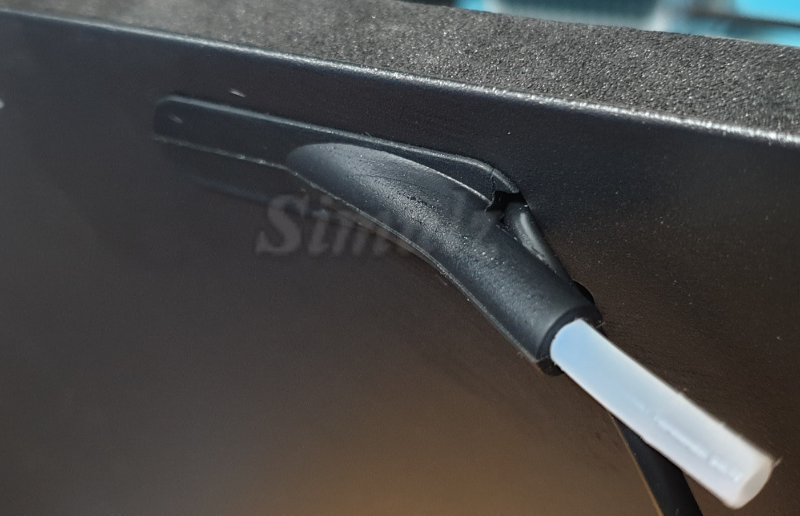

구성품에서 동봉된 튜브 마운트를 사용해야 케이블을 깔끔하게 빼낼 수 있습니다. 또는 내부 전면에 있는 USB 포트에 연결해도 됩니다.
판다 브랜치에 연결하려고 USB 케이블을 뒷면으로 빼냈습니다.
케이스 모델

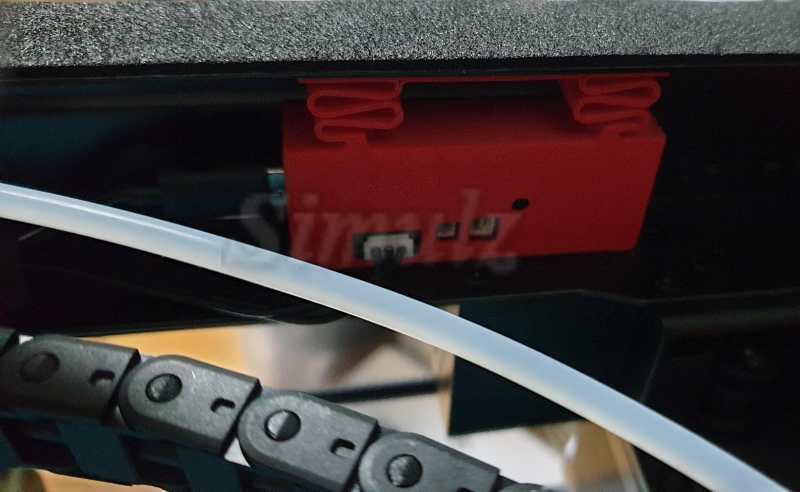

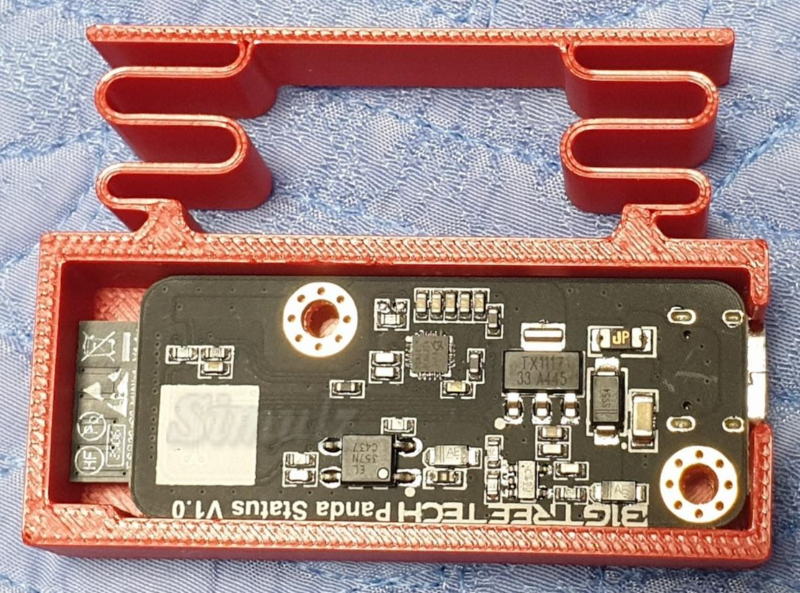

PCB 케이스 모델을 출력 후 끼워줍니다. 뚜껑 압입이므로 고정 볼트는 필요 없습니다.
Panda_Status/Print_Files at master · bigtreetech/Panda_Status
Panda_Status/Print_Files at master · bigtreetech/Panda_Status
Contribute to bigtreetech/Panda_Status development by creating an account on GitHub.
github.com

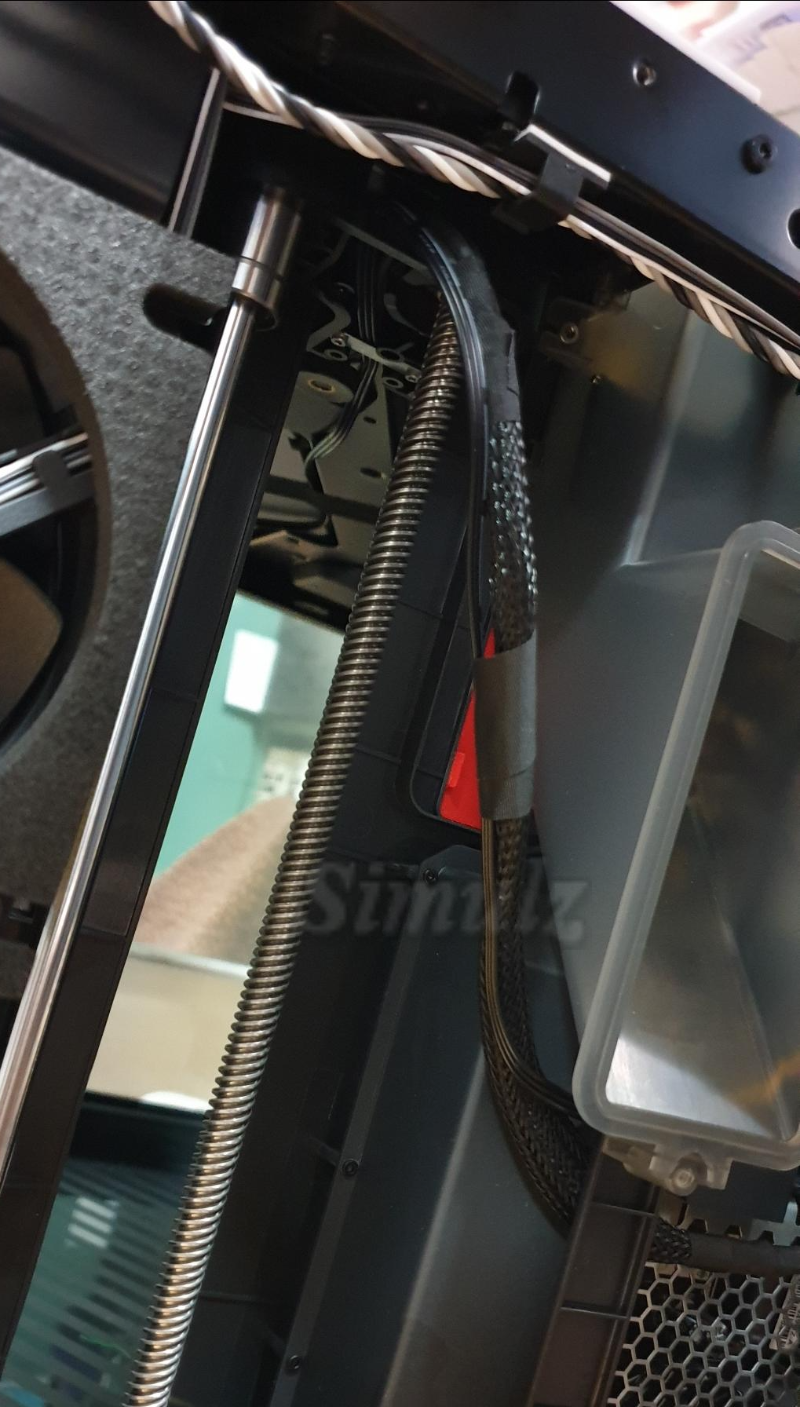

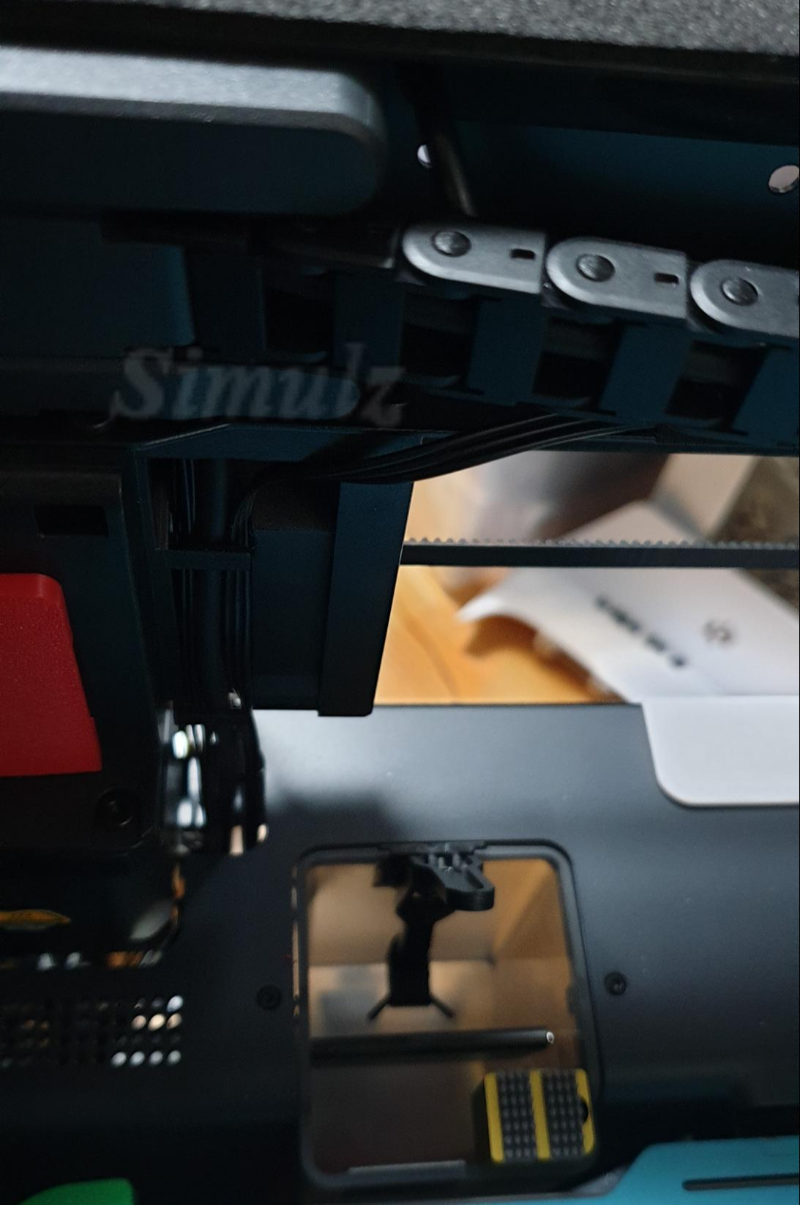

전선 클립 사이로 배선합니다.
USB

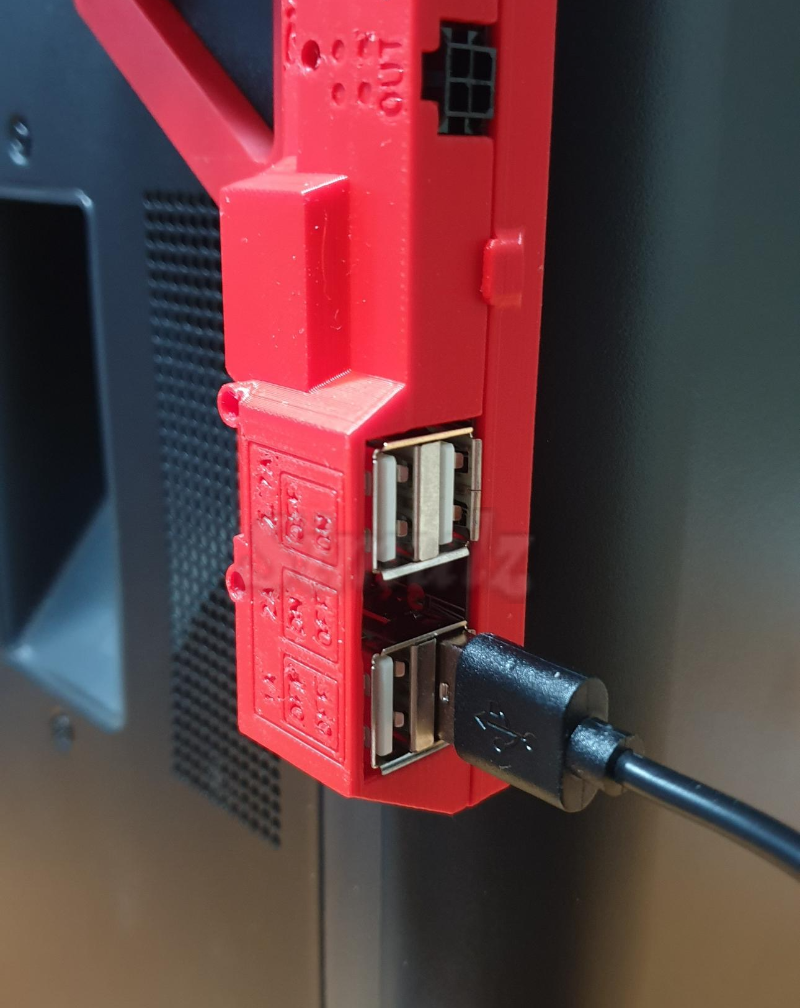

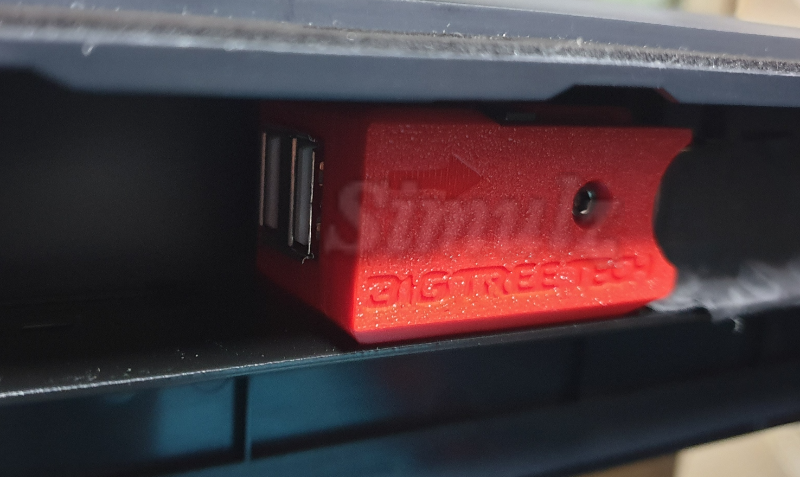

USB 케이블은 판다 브랜치 또는 판다 허브에 꽂으면 됩니다.

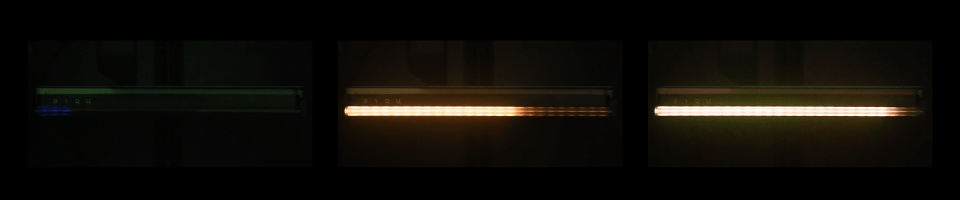

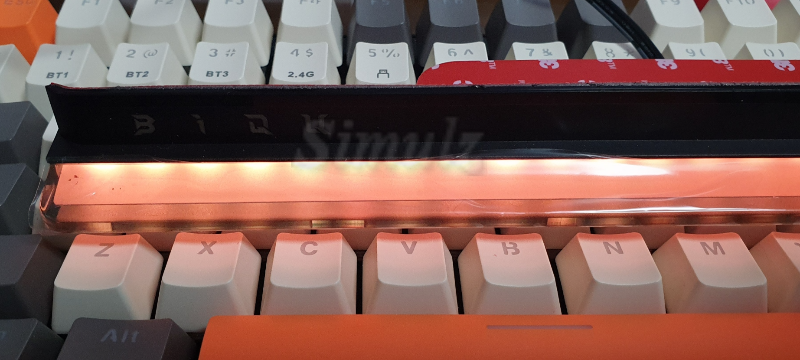

LED 동작 중
설정

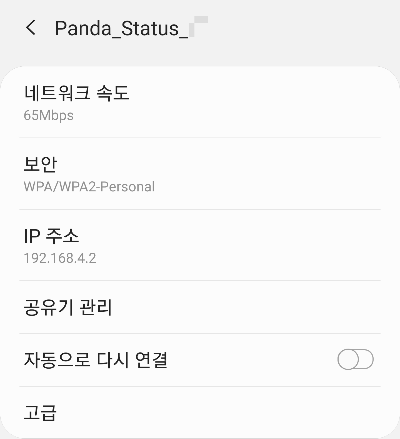

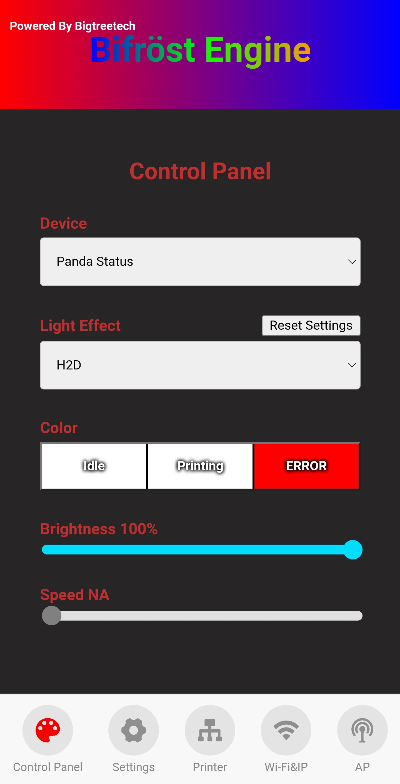

기본으로 AP 모드가 설정되어 있으므로 WiFi에서 Panda_Status_ 장치에 접속 후 공유기 관리를 누르거나 192.168.4.1로 접속 합니다.
WiFi 공유기 접속과 프린터 바인딩 후 효과를 설정합니다.
LED바를 설치하는 이유는 상태를 보기 위함이므로 Light Effect를 H2D로 설정합니다.
공유기에서 IP를 할당 받았다면 보안을 위해 AP 탭에서 AP 모드를 끕니다.
