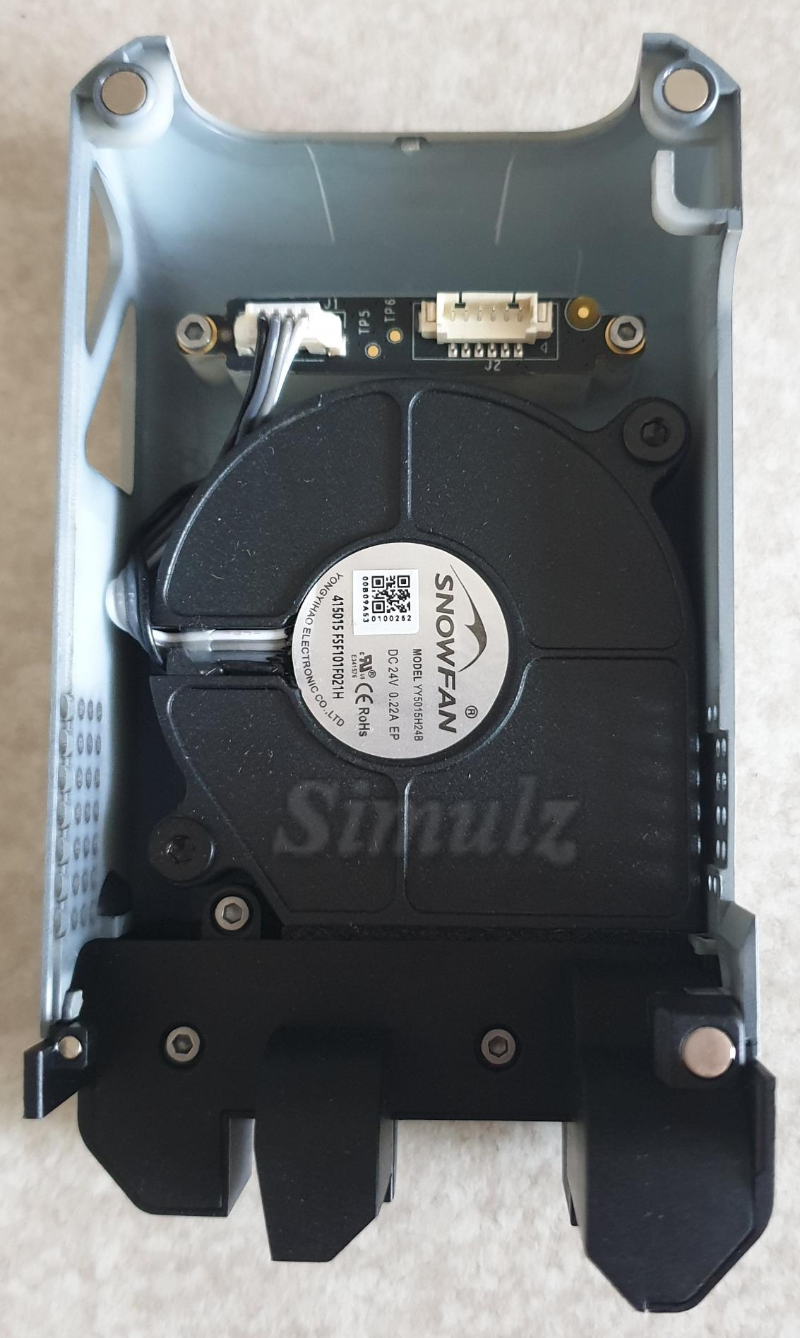

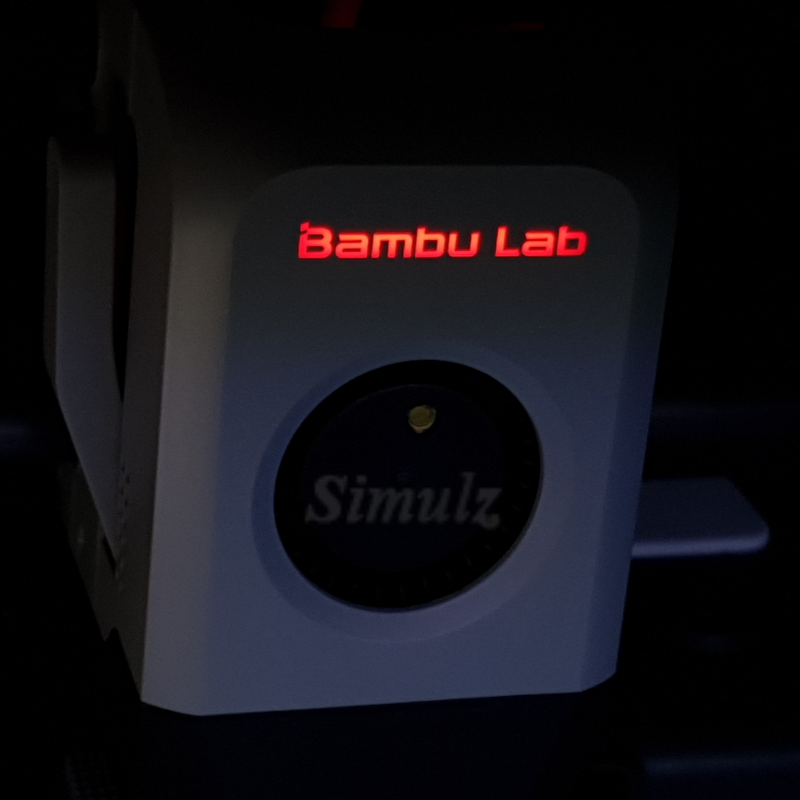

P1 툴헤드 커버는 LED가 없습니다. X1처럼 LED가 켜지도록 개조해 봅니다.
알리익스프레스
X1 툴헤드 커버
https://s.click.aliexpress.com/e/_oCxIzDd
For Bambu Lab Original 3D Printer X1C Extruder Front cover with fan Assembly Cool Component BambuLabx1 Series 3D Printer Parts
Smarter Shopping, Better Living! Aliexpress.com
www.aliexpress.com
- 구입가: $22.33
- 청구가: ₩31,775

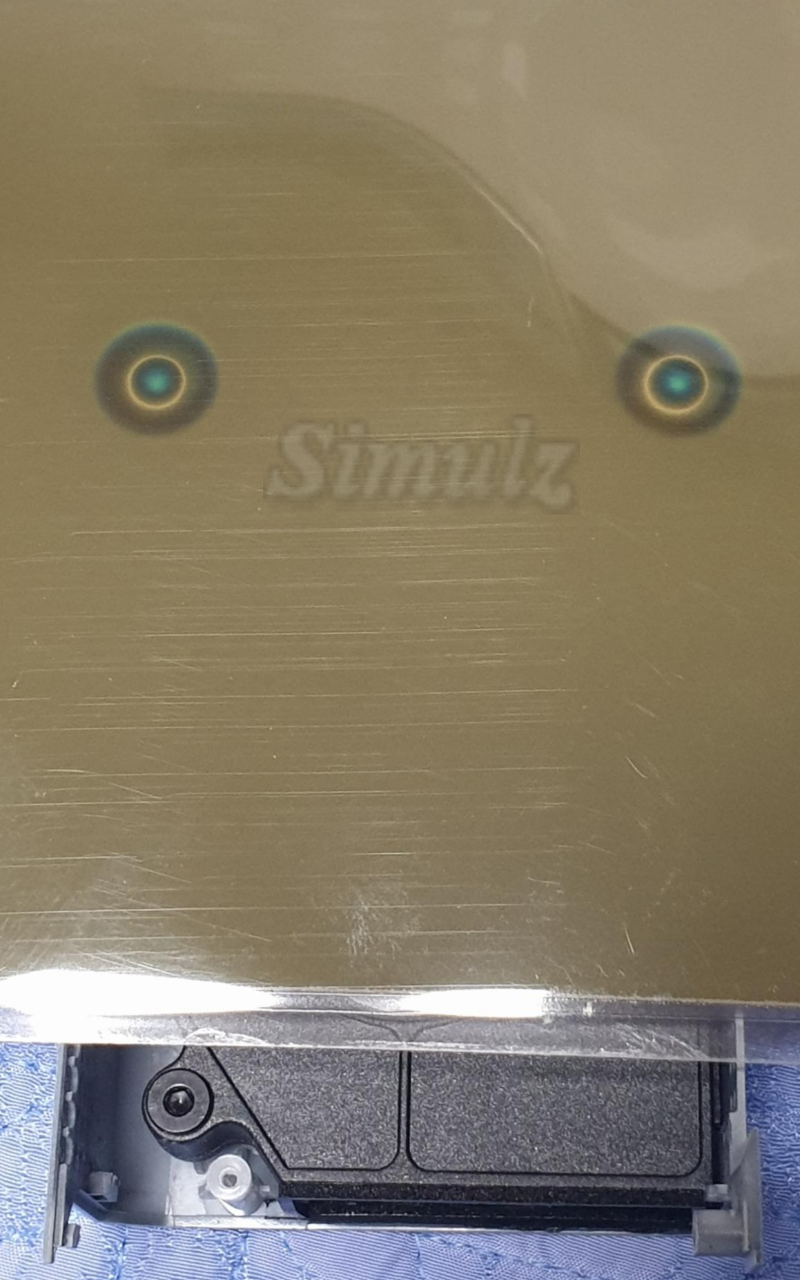

자석 성능
자석은 상하 2극 분할 착자되었습니다. 자석의 노출 표면은 N극입니다.

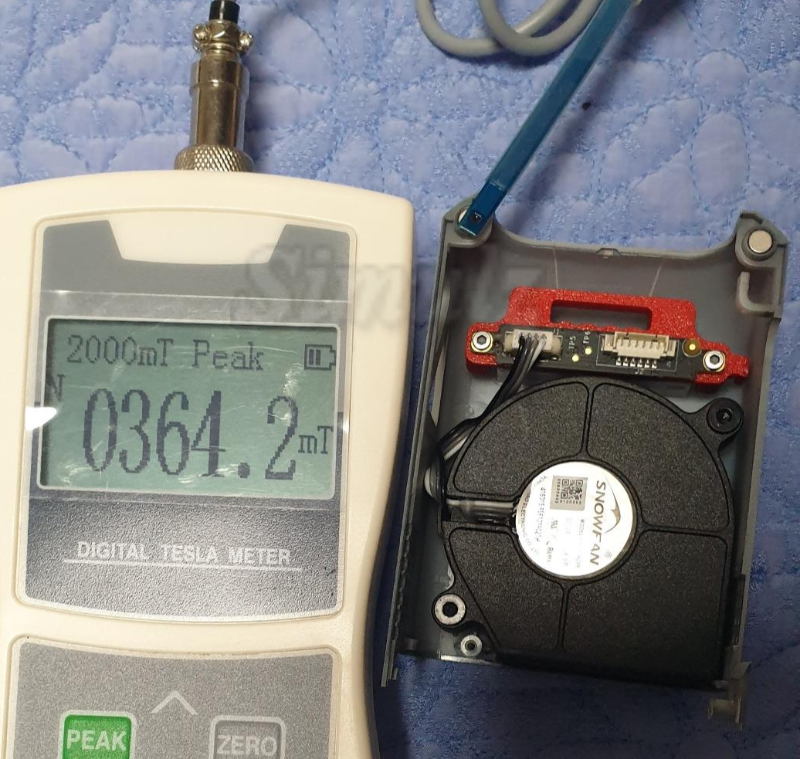

자석 2개 모두 3600 가우스가 넘는 자속밀도가 측정되었습니다.
알리에서 파는 B급 저질 자석의 경우 3천 가우스 이하이므로 이를 대체할 수 없습니다.
브래킷 모델
https://makerworld.com/ko/models/177425-bambu-lab-p1-series-toolhead-logo-led-mod#profileId-195162
Bambu Lab P1 시리즈 툴헤드 로고 LED 개조 by MicMac MakerWorld: 무료 3D 모델 다운로드
Bambu Lab P1 시리즈 툴헤드 로고 개조 이 개조는 P1 및 P1S 프린터에 조명이 들어오는 Bambu Lab 툴헤드 로고를 추가합니다 Bambu Lab 스토어에서 판매하는 X1 전면 하우징 어셈블리를 활용합니다 X1 예비
makerworld.com
여기를 참고하여 모델을 출력하고 납땜을 합니다.
필요하면 팬을 추가로 구입할 수 있습니다.
툴헤드 커버 팬
https://s.click.aliexpress.com/e/_okRQS1D
50x50x15mm Blower Cooling Fan for Bambu Lab X1 X1C Combo P1 P1P P1S 3D Printer Rapid Silent Drum Fan with Double Ball Bearings -
Smarter Shopping, Better Living! Aliexpress.com
www.aliexpress.com
판매가: $8.95
청구가: ₩20,118/2개
번들 팬을 보존하려면 팬을 새로 구입하세요.
DCDC 컨버터
https://s.click.aliexpress.com/e/_ooVWXe7
DC-DC Voltage Regulator Module Adjustable Buck Converter Board 5V-30V To 3.3V 5V 9V 12V 3A for Car Motorcycle Battery Charging -
Smarter Shopping, Better Living! Aliexpress.com
www.aliexpress.com

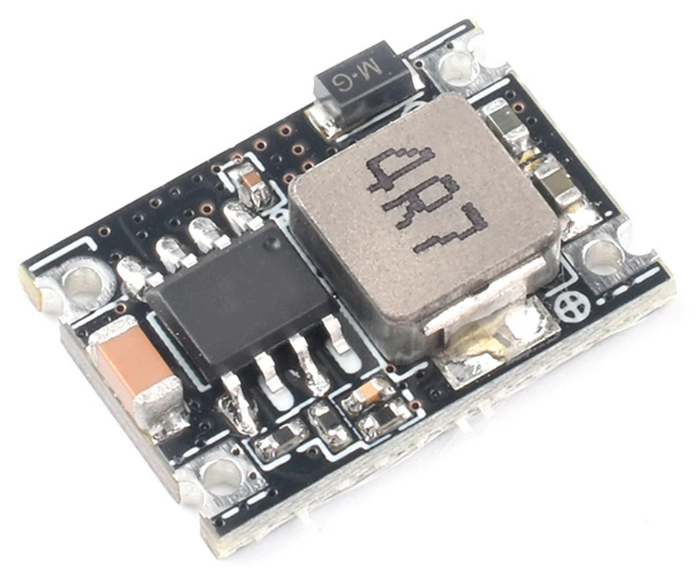

이렇게 생긴 5V 출력 컨버터를 구입하세요.
피코블레이드 하네스
https://s.click.aliexpress.com/e/_onpikzV
1.25mm Pitch Connectors and Pre-Crimped Cables Compatible with Molex PicoBlade for Pixhawk Silicone 15cm Wire - AliExpress 13
Smarter Shopping, Better Living! Aliexpress.com
www.aliexpress.com
구입가: $3.26
핀 작업이 된 커넥터 전선 세트입니다.

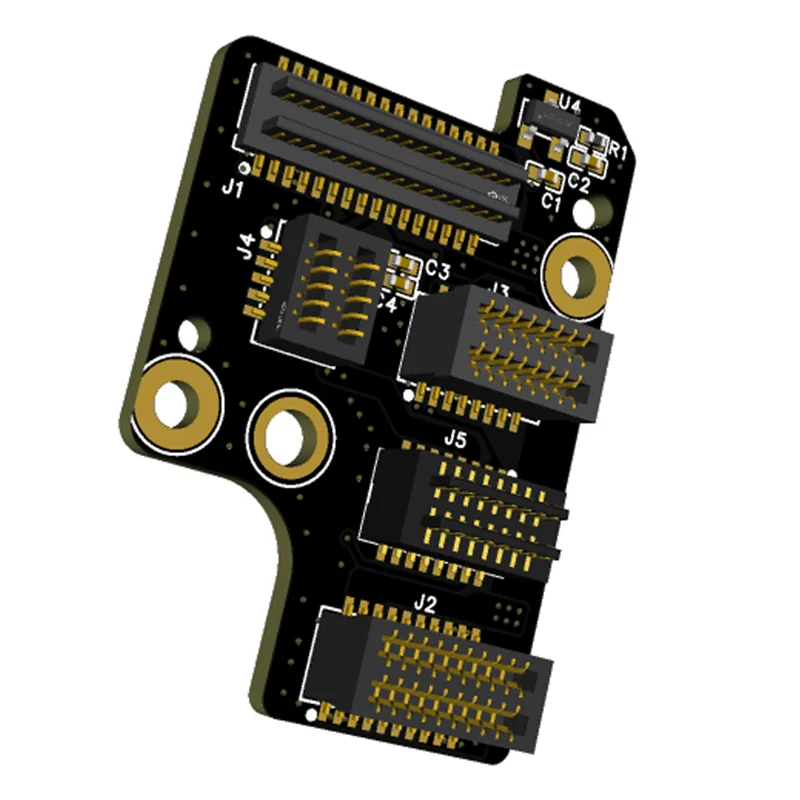

툴헤드 인터페이스 보드
툴 헤드 커버에는 자석이 붙어있습니다.
커버 전면에서 봤을 때 오른쪽 위에 붙은 자석으로 커버가 열렸는지 감지를 합니다.
홀센서는 MT9105 모델이며 커넥터 보드에 붙어 있습니다. 풋프린트는 SOT-23
보드의 커넥터나 홀센서가 망가졌다면 교체를 해야 합니다. 가격이 저렴하므로 예비용으로 가지고 있을 만합니다.
https://s.click.aliexpress.com/e/_okkgSkX
For Bambu Lab P1 series dedicated extrusion Adapter interface board P1P P1S 3D Printer Accessories - AliExpress 7
Smarter Shopping, Better Living! Aliexpress.com
www.aliexpress.com
구입가: $4.30
https://s.click.aliexpress.com/e/_ok3i1wr
Extruder Interface Board For Bambulab P1 Series Extrusion Adapter Interface Board For P1P P1S Extrusion 3D Printer Accessories -
Smarter Shopping, Better Living! Aliexpress.com
www.aliexpress.com
판매가: $3.99
개조

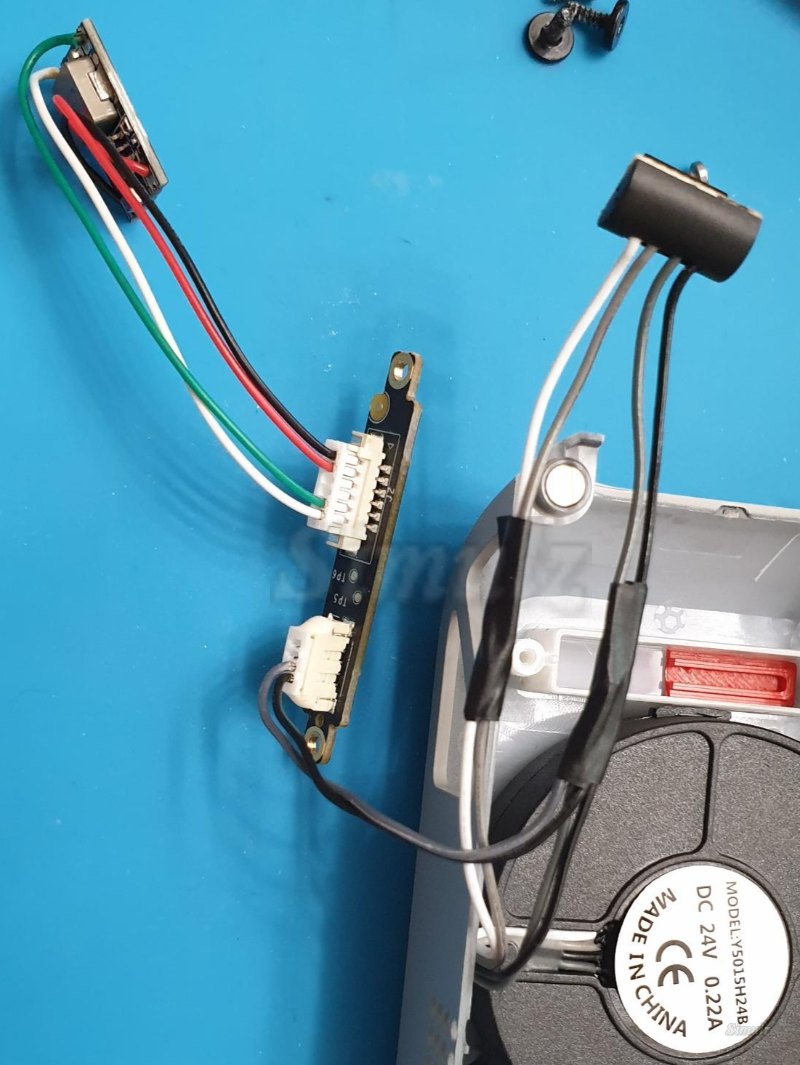

먼저 피코블레이드 6 Pin 커넥터에 DC컨버터를 연결합니다. 길이는 컨버터 PCB 끝에서 커넥터까지 갈 정도면 됩니다.
P1S 커넥터를 프린터 전면에서 봤을 때 전선 순서를 왼쪽부터 1,2,3,4번으로 한다면
3번이 24V, 4번이 GND입니다. 피코블레이드 4핀 커넥터에서 가장자리가 GND, 그 옆이 24V입니다.
3-2번을 측정하면 20V, 팬을 켜면 22V가 측정됩니다.

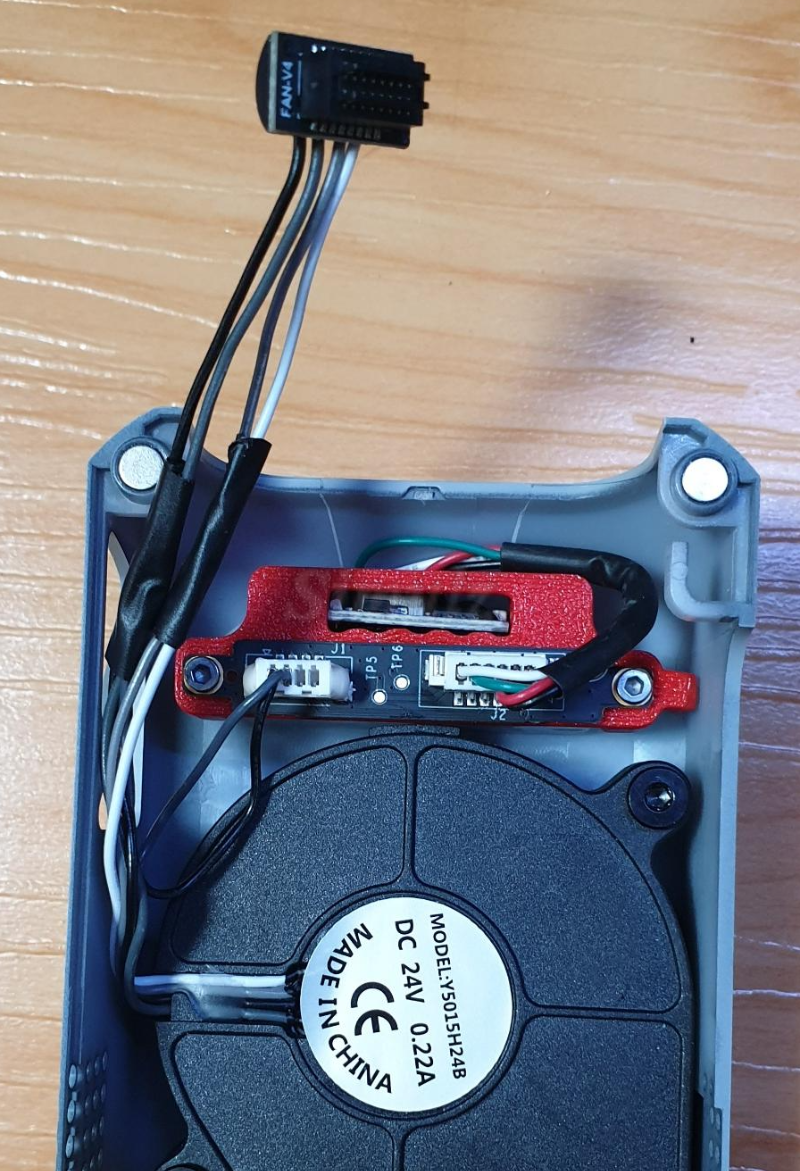

간섭이 없도록 조립합니다.
LED 커버는 원하는 색상의 필라멘트를 출력하여 끼워줍니다.
이 개조품 세트를 재능 판매 한다면 8만원 이상은 받아야 할것 같아요.🤣
