부족한 USB 포트와 24V 외부 전원을 사용할 수 있도록 확장 보드를 구입했습니다.
알리익스프레스
상품 페이지
PANDA BRANCH
.https://s.click.aliexpress.com/e/_on8xvHX
BIGTREETECH Panda Branch Power Expansion Board With USB Ports 24V Power Supply Ports For BambuLab X1 P1 A1 Bambu AMS Panda Touch
Smarter Shopping, Better Living! Aliexpress.com
www.aliexpress.com
구입가: $15.18

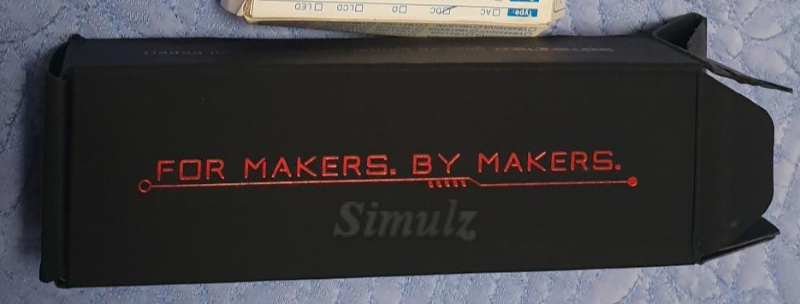

개봉
박스에는 PCB 어셈블리, 몰렉스 3mm 4Pin 마이크로 케이블, 오리 삑삑이 장식이 들어있습니다.
볼트는 M3 롱볼트 2개와 하우징용 셀프 태핑 M3 볼트 4개가 들어있습니다.
조립
BIGTREETECH 판다 브랜치 케이스 P1 및 X1 시리즈용 by BIGTREETECH MakerWorld: 무료 3D 모델 다운로드
BIGTREETECH 판다 브랜치 케이스 P1 및 X1 시리즈용 by BIGTREETECH MakerWorld: 무료 3D 모델 다운로드
*여기서 판다 브랜치를 구매하세요 【영어 사용 설명서】 이 모델은 프린터에 장착할 BIGTREETECH 판다 브랜치의 인쇄 부품입니다 판다 브랜치 액세서리를 사용하면 P1P, P1S 및 X1C 기기에 5V 주변 장
makerworld.com
하우징 모델을 내려받아 출력합니다.
Panda Branch - BIGTREETECH WIKI
Panda Branch - BIGTREETECH WIKI
Panda Branch Product Profile The BIGTREETECH Panda Branch V1.0 is a power expansion board designed for X1/P1/A1 series printers. It features four 5V outputs, which can be used to power devices such as the Panda Touch, USB fans, and USB light strips. Additi
bttwiki.com
위키를 참고하여 조립합니다.

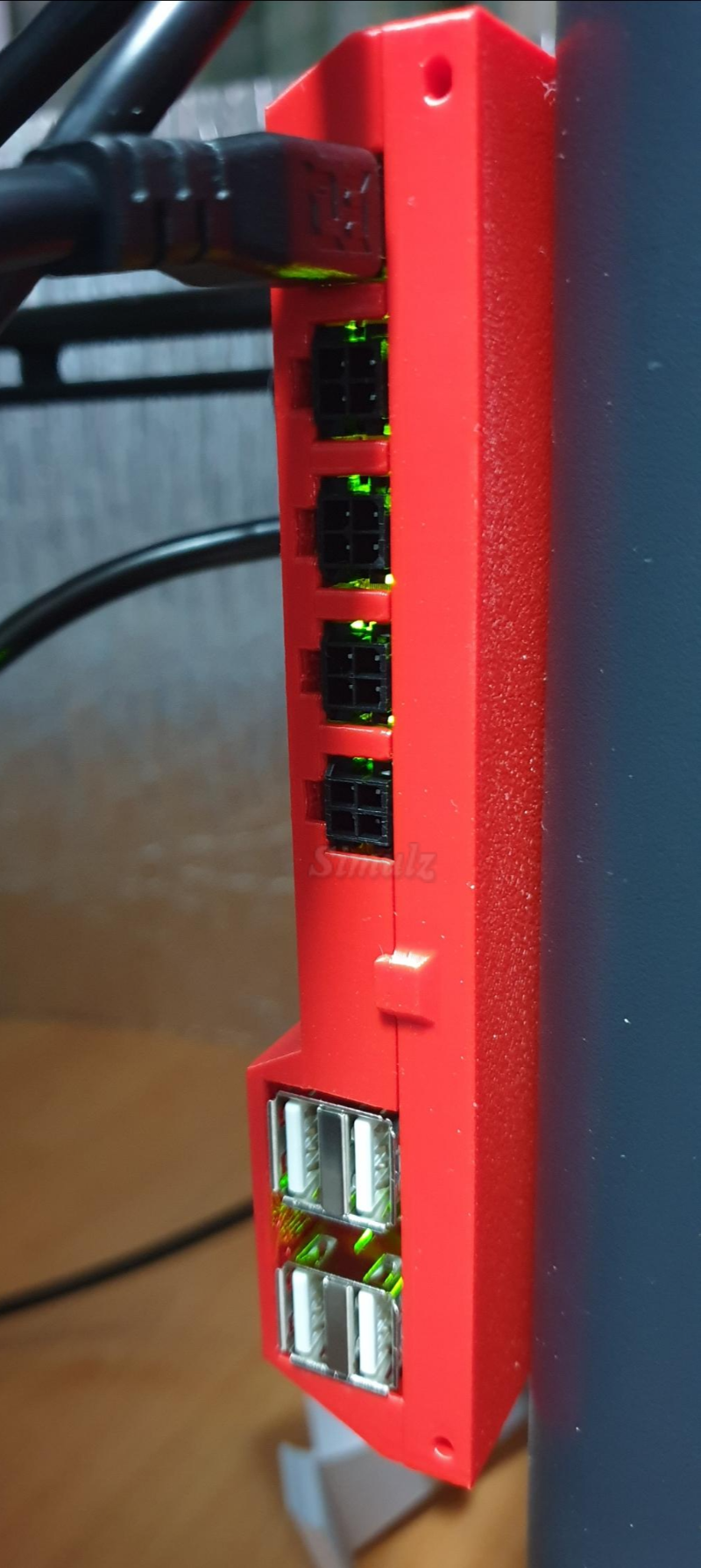

볼트 4개로 하우징을 조립하고 프린터 뒷면 스풀 고정용 구멍에 롱볼트로 고정합니다.

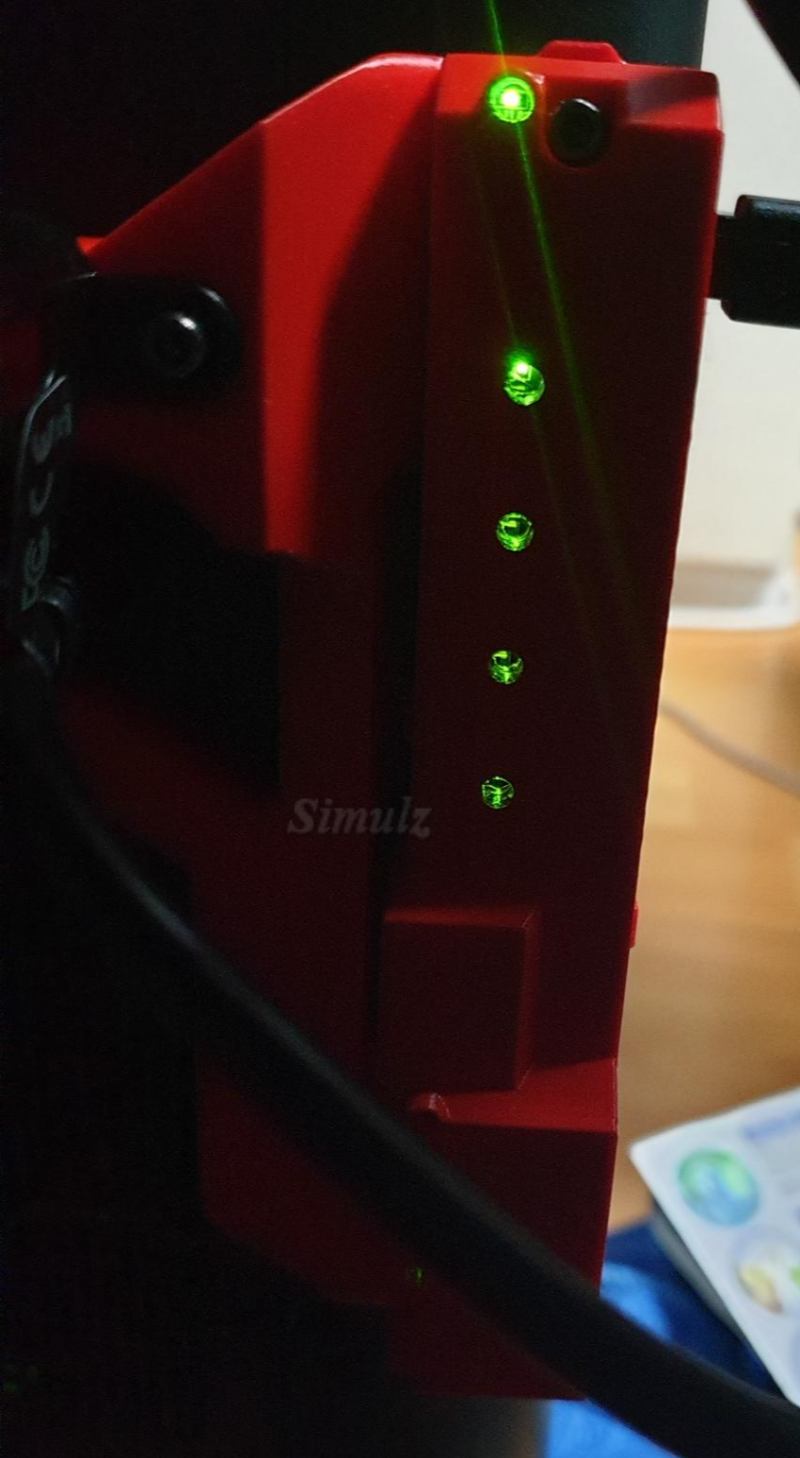

4Pin 커넥터를 프린터 뒷면과 브랜치 IN 포트에 연결하면 LED가 켜집니다.

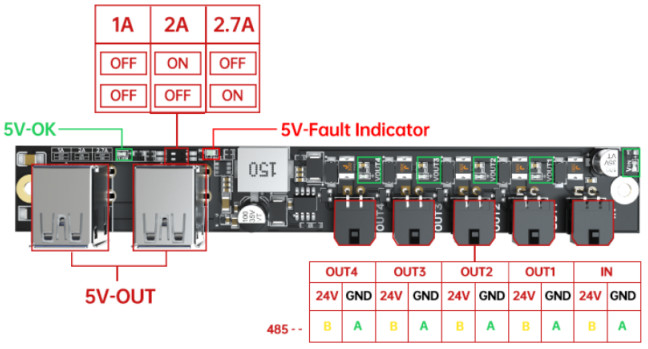

4Pin 커넥터는 클립이 있는 방향 2개가 24V 전원이며, 나머지 두 개는 RS485 데이터 통신용입니다.
몰렉스 마이크로 4핀 커넥터
