VFA 테스트 목적
스텝 모터와 타이밍 벨트로 움직이는 노즐은 풀리와 벨트의 이빨 간격 때문에 진동이 발생합니다.
대부분의 프린터의 범용 벨트는 2mm 피치입니다. 규격은 GT2로 표기합니다. 정밀 프린터들은 1.5mm 피치를 사용하기도 합니다.
극단적으로 삼각형 바퀴가 회전할 때와 원형 바퀴가 회전할 때의 진동을 생각하면 됩니다. 진동이 생기면 표면에 물결무늬가 나타납니다. 노즐이 진동하면서 지나가기 때문에 울퉁불퉁해집니다. VFA는 수직 줄무늬 현상을 말합니다.
회전 속도가 느리면 벨트 공진이 발생하여 매우 큰 물결무늬를 볼 수 있습니다. 회전 속도가 빠르면 진동이 감쇄되어 물결무늬가 줄어들지만 다른 유형의 품질이 낮아질 수 있습니다. 그러면 벨트 장력을 올려야 하지만 벨트가 탱탱할 수록 모터의 부하가 올라갑니다. 모터에 과부하가 걸리면 전력 상승, 발열, 스텝 손실 등의 위험이 있습니다.
모든 설정을 최적으로 동시에 맞춰야면 물결 무늬가 사라집니다.
VFA 테스트
뱀부랩 스튜디오에는 캘리브레이션 기능이 있습니다.

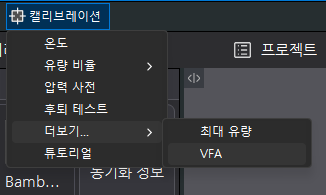

캘리브레이션 ➡️ 더보기... ➡️ VFA 항목을 선택합니다.
테스트할 속도와 단계를 입력합니다.
확인 버튼을 누르면 작업 영역에 테스트 모델이 생기며 설정이 자동 변경 됩니다.

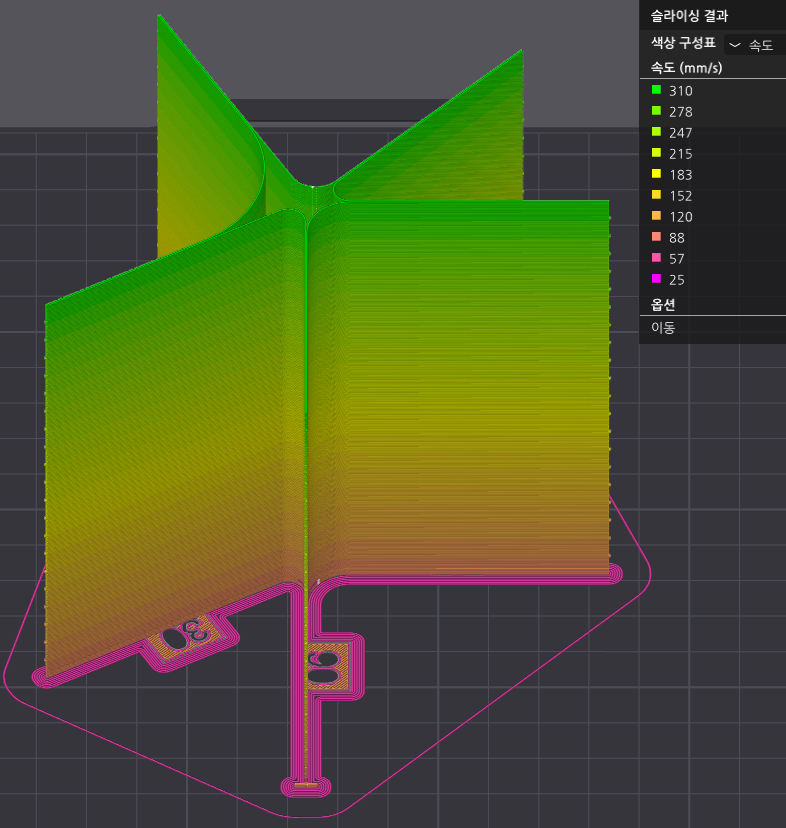

슬라이스를 하면 위와 같이 단계별로 속도가 증가되는 것을 미리 볼 수 있습니다.
출력 결과

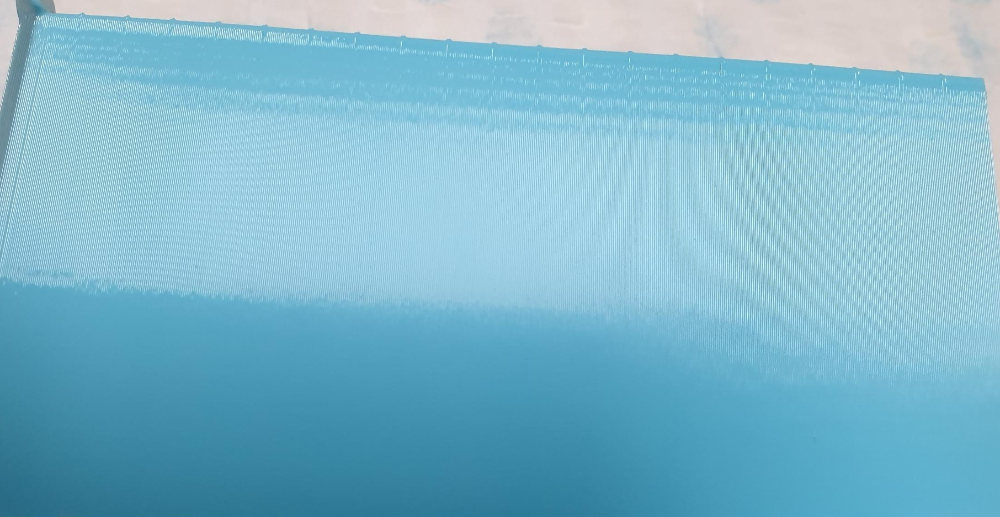

저속과 고속 모두 물결 무늬가 보입니다.
뱀부랩은 진동 보정 기능을 강조하면서 광고했지만 실제 출력물은 구형 프린터와 다를 바 없었습니다. 저속에서도 물결무늬가 보이기 때문입니다. 매우 형편없습니다.
2mm 피치의 한계입니다. 할 수 있는건 벨트 장력 조정 뿐입니다.
벨트 장력 조정
Belt tensioning procedure | Bambu Lab Wiki
Belt tensioning procedure
Description of the process of tensioning the X1 and P1 series belts
wiki.bambulab.com
위키를 참고하여 벨트를 조정해야 합니다. 여기서는 조정된 것보다 장력을 더 올릴 것입니다.
볼트를 풀고 X축 양쪽을 잡고 Y 방향으로 앞뒤로 움직이면 텐셔너 블록이 적당하게 맞춰지는 것을 볼 수 있습니다.
이때 튀어나오는 블록보다 더 밀어줘야 합니다. 0.8mm씩 더 밀어서 고정하였습니다.

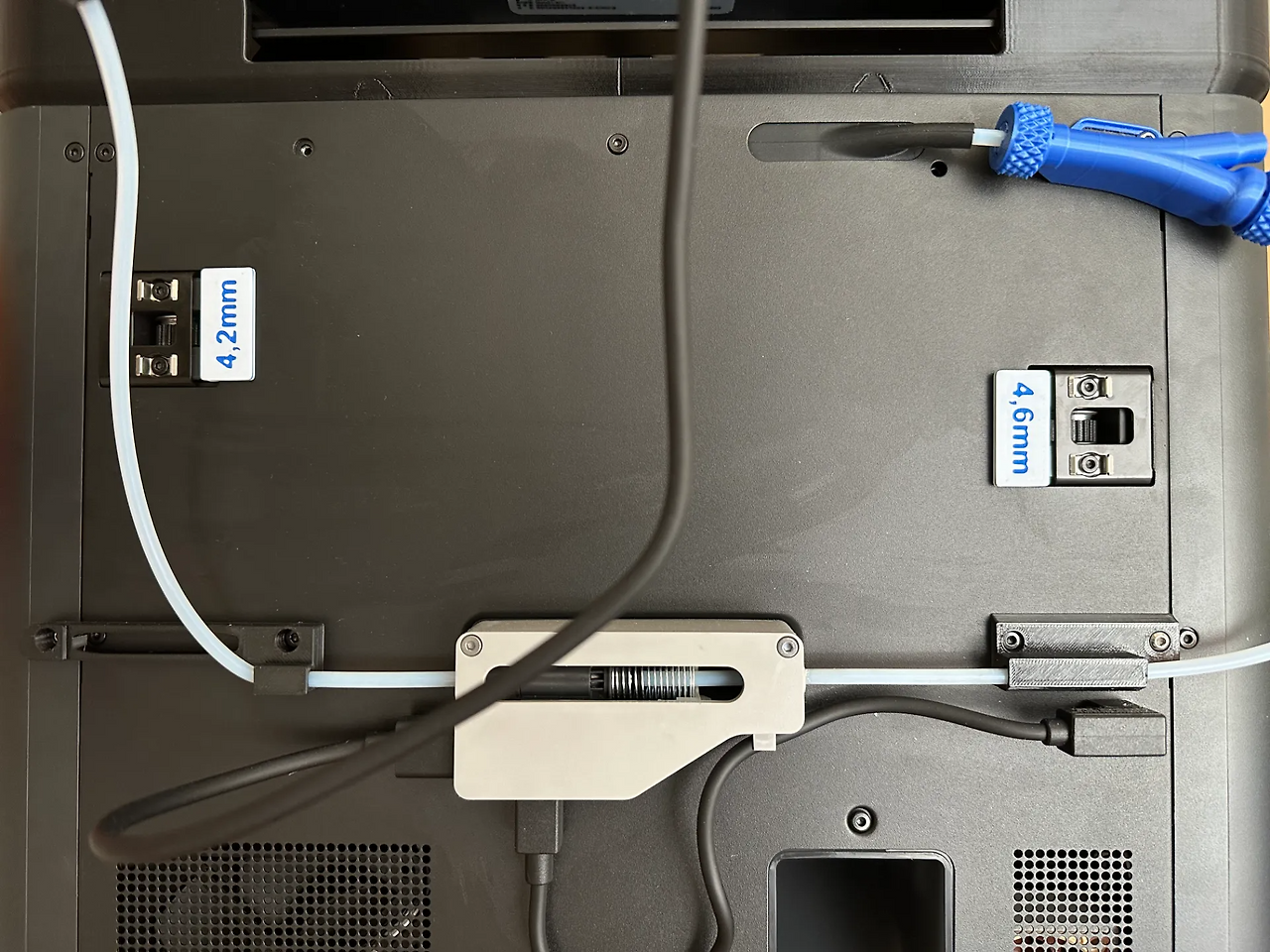

정확한 오프셋과 출력 진동으로 인한 느슨함을 방지하기 위해 블록을 끼워주면 좋습니다.
타이밍 벨트 장력 조절 공구 P1S/X1C by VroDoPrints MakerWorld: 무료 3D 모델 다운로드
여기서 모델을 출력하면 됩니다. 양쪽 오프셋은 대부분 같지 않으며, 같을 경우에는 해당 치수의 모델만 출력하면 됩니다.
장력 볼트를 고정하기 전에 출력한 블록 중 간격에 맞는 블록을 찾고, 해당 블록의 치수에 0.8mm 더 큰 블록을 끼우고 볼트를 고정하면 됩니다.
