P1S 챔버 내부는 PCB 공간과 가열 공간이 분리되지 않고 연결되어 있습니다.
베드를 70도 이상 가열하여 장시간 출력하면 뜨거운 공기가 뒷면의 메인보드와 스텝 모터의 방열을 방해하게 됩니다.
특히 PETG, ABS 처럼 챔버 배기 팬을 약하게 또는 꺼야 하는 경우는 실내 공기가 더더욱 후끈해질 수 밖에 없습니다.🥵🥵🥵
단열
칸막이

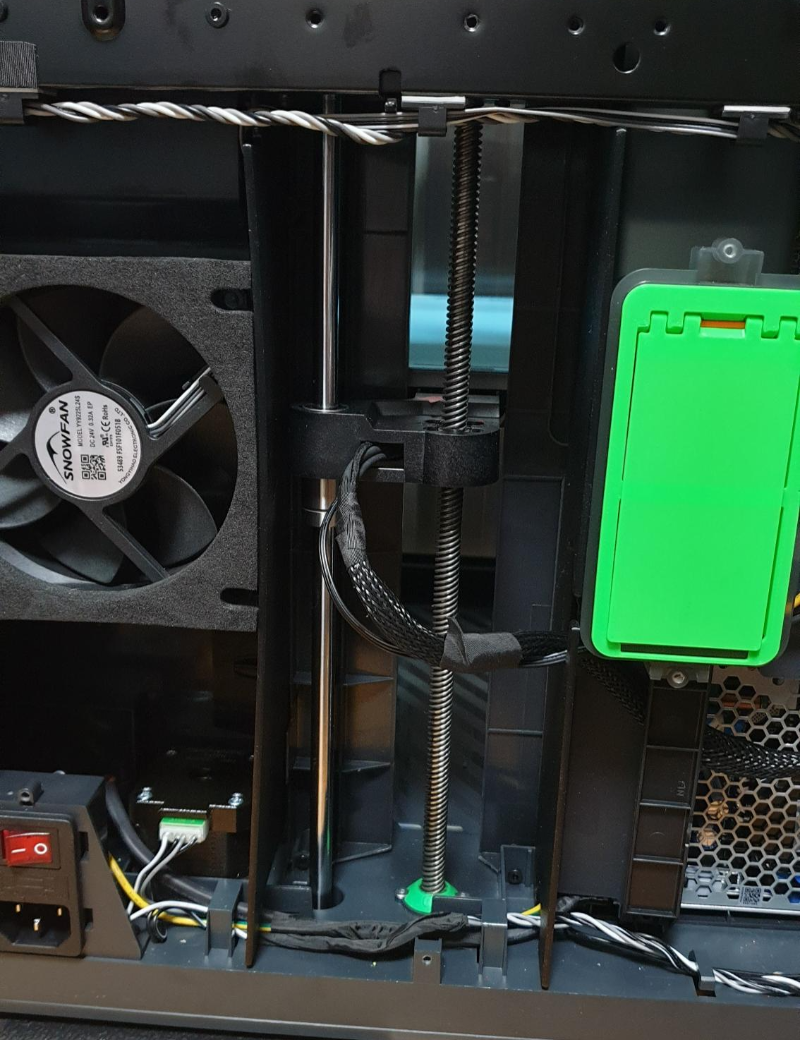

뒷면 공간에 칸막이를 끼우고 방열판을 붙이면 되는 간단한 작업입니다.
모델
(⬆️부착하기 쉬운 변형 모델이 있지만 공유 라이선스가 아니므로 소개하지 않습니다)
장착
왼쪽 메인보드 통풍구를 막습니다.
방열판
https://s.click.aliexpress.com/e/_c4EFtqTt
WE DO HEATSINK 40x40x11mm Black Anodize Aluminum Heat Sink Radiator With Thermal Pad - AliExpress 7
Smarter Shopping, Better Living! Aliexpress.com
www.aliexpress.com
장착

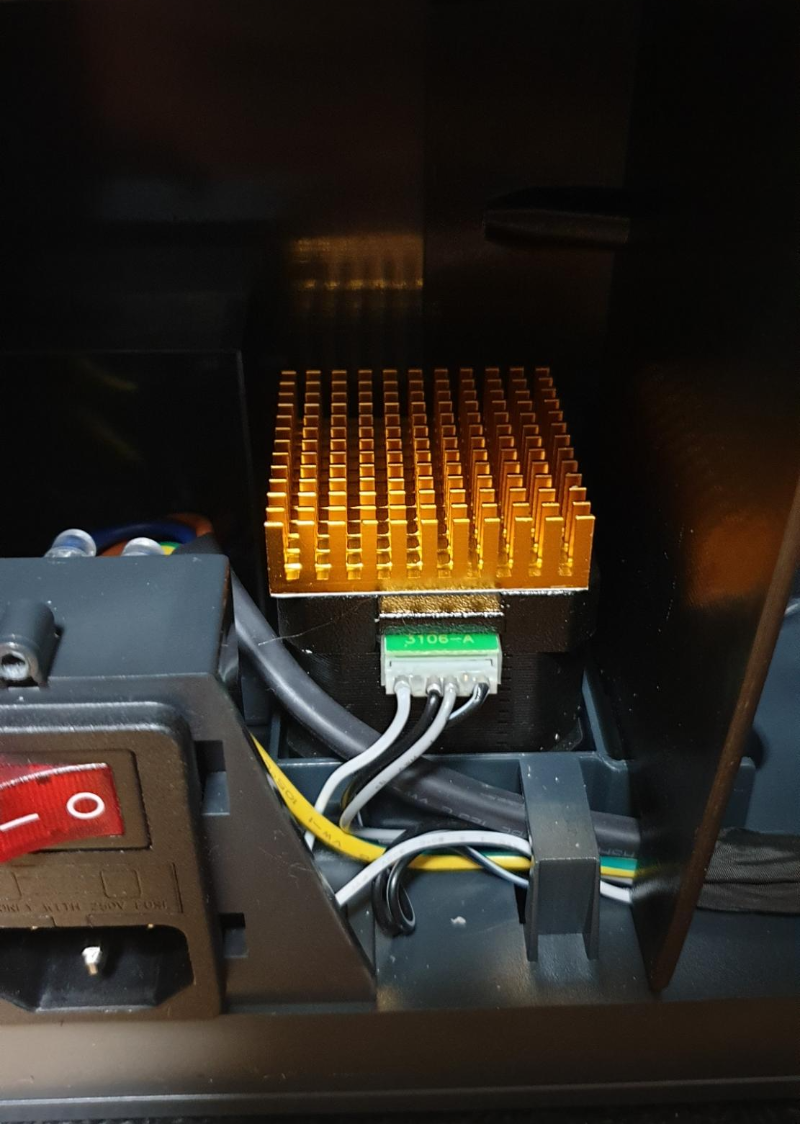

Z축 스텝모터에 방열판을 부착합니다.

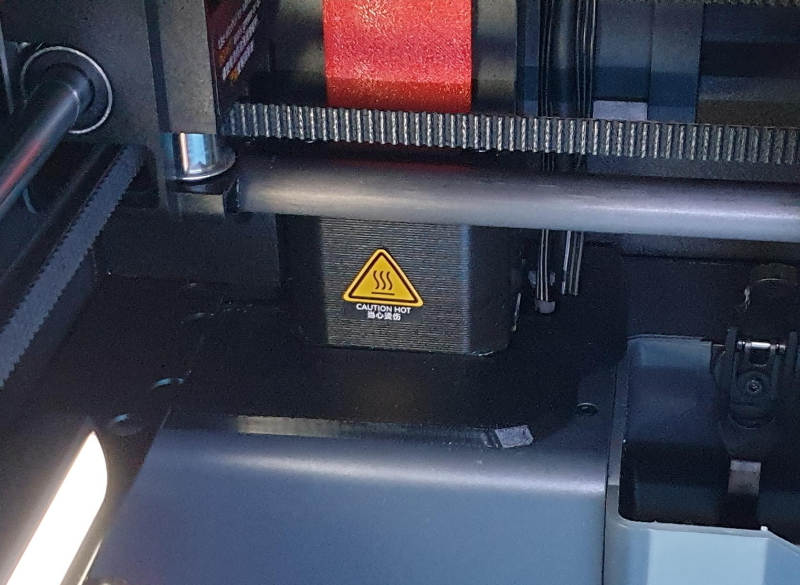

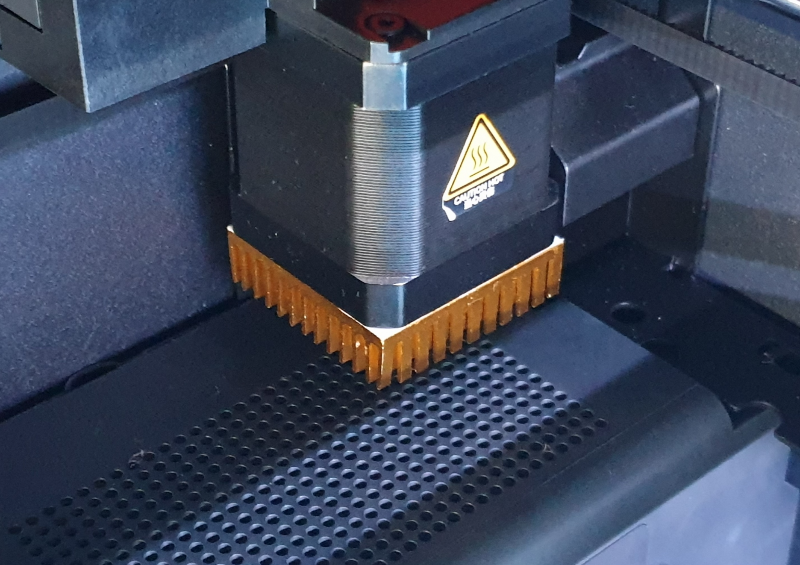

오른쪽 스텝모터에 방열판을 부착합니다.
단열
다음 작업은 단열재 부착입니다. 얇은 접착식 단열재를 열이 도달해서는 안 되는 곳에 부착합니다. 방열이 아닌 단열이므로 절대 열이 발생하는 곳에 붙이면 안 됩니다.
5~6T 1m 단위로 판매하는 접착식 은박 단열재를 사용하면 됩니다.
냉각
단열만으로는 방열이 되지 않으니 냉각을 해야 합니다. 메인보드에는 작은 팬이 달려있지만 방향 때문에 냉각 효율이 좋지 않습니다. 냉각팬은 소음이 거슬리므로 녹투아 제품을 사용하여 냉각해야 합니다. 팬은 24V용을 사용하고, 스위칭은 바이메탈 써멀 스위치를 사용하여 스위치 온도 값에 따라 팬이 동작하도록 하면 됩니다.
스위치는 45~145℃ 제품이 있습니다. 냉각 목적이므로 Normal/Open 모델이 필요합니다.
https://s.click.aliexpress.com/e/_c45rE5yJ
KSD9700 250V 5A 85C 95C 45-145 Degree Celsius Normally Closed Open Bimetal Disc Temperature Switch Thermostat Thermal Protector
Smarter Shopping, Better Living! Aliexpress.com
www.aliexpress.com
