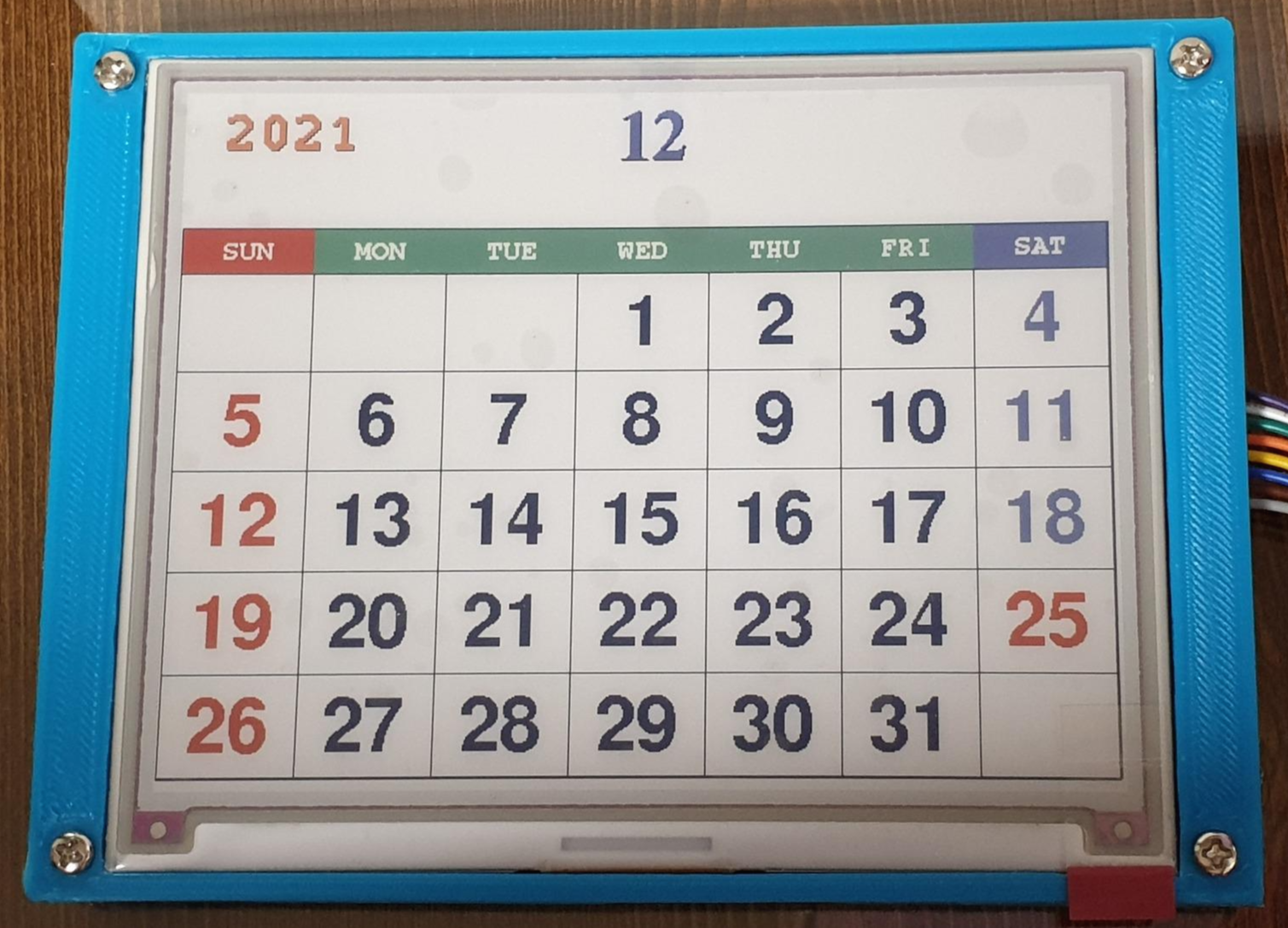

(Arduino) Waveshare e-Paper 5.65" 7 Color & GxEPD2

스케치는 프로그램 저장 공간 310933 바이트(23%)를 사용. 최대 1310720 바이트. 전역 변수는 동적 메모리 83276바이트(25%)를 사용, 244404바이트의 지역변수가 남음. 최대는 327680 바이트.



허접한 WS 코드를 쓰는 것보다는 Adafruit GFX 방식을 사용하는 것이 여러가지로 효율적이다.

GxEPD2 라이브러리를 설치하고 코드 몇줄만 수정하면 동작시킬 수 있다.

GitHub - ZinggJM/GxEPD2: Arduino Display Library for SPI E-Paper Displays

GitHub - ZinggJM/GxEPD2: Arduino Display Library for SPI E-Paper Displays

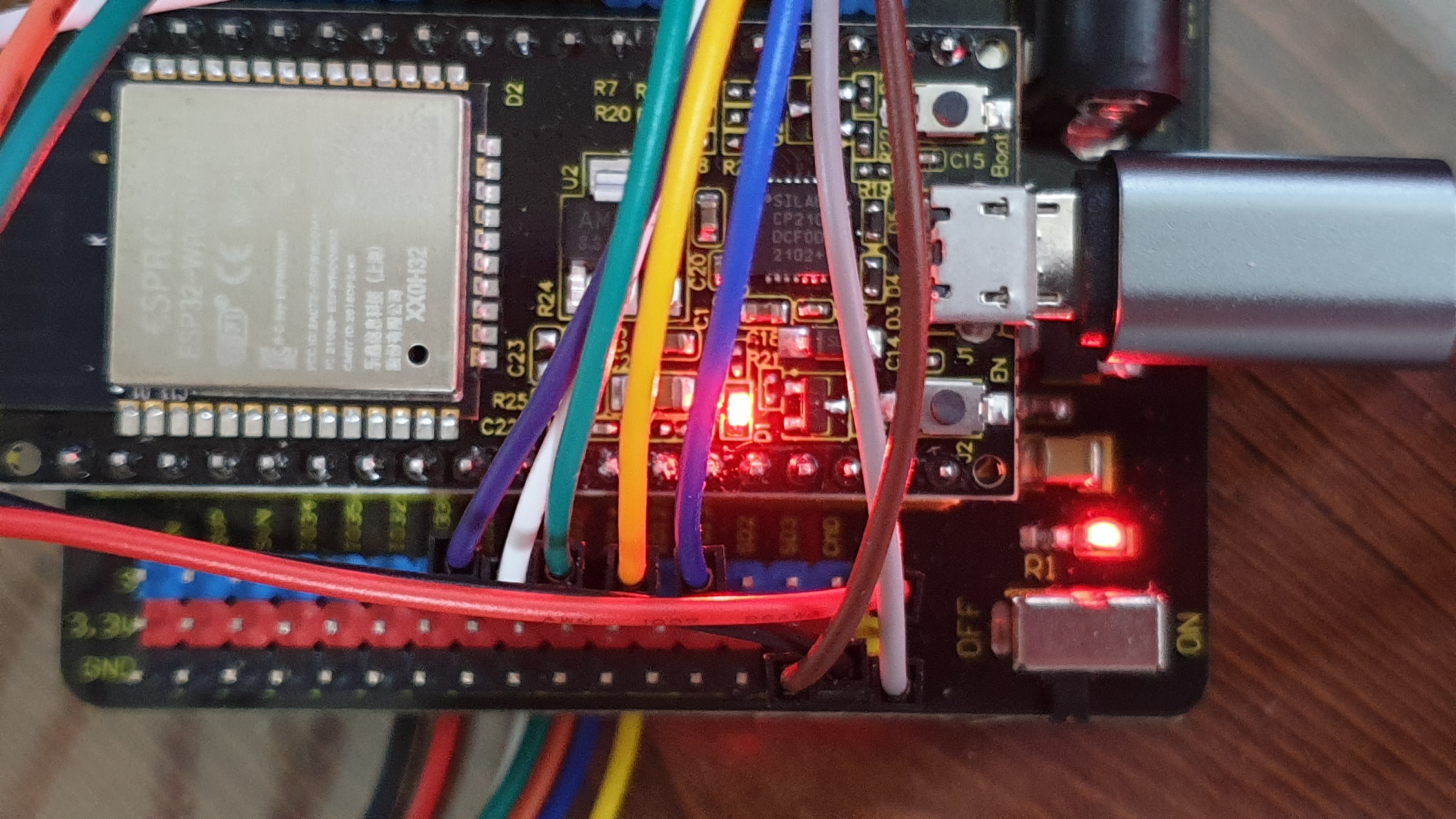

HSPI에 연결

Name	WS Connector Color	GxEPD Sample	VSPI	HSPI
BUSY	Purple	25
RST	White	26
DC	Green	27
CS(SS)	Orange	15	5	15
CLK(SCK)	Yellow	13	18	14
DIN(MOSI)	Blue	14	23	13
(MISO)	X	12	19	12
GND	Brown
VCC	Gray



SPI 핀 번호는 사용하는 ESP32 모델에 맞게 수정하면 된다.

ESP32-WROOM의 HSPI 핀 번호는 CLK(SCK) = 14, DIN(MOSI) = 13 이다.

SPI 핀 번호는 다음과 같이 변경할 수 있다.

GxEPD2_7C < GxEPD2_565c, GxEPD2_565c::HEIGHT / 2 > display(GxEPD2_565c(/*CS=*/ 15, /*DC=*/ 27, /*RST=*/ 26, /*BUSY=*/ 25)); // Waveshare 5.65" 7-color

void setup()
{
  // ...
  display.init(115200);
  SPI.end();
  SPI.begin(14, -1, 13, 15); // SCK(14), MISO(12), MOSI(13), SS(15)
  // ...
}

MISO는 사용하지 않으므로 -1로 설정

참 쉽쥬?



GxEPD2 새로운 정의 방법

#define GxEPD2_DISPLAY_CLASS GxEPD2_7C
#define GxEPD2_DRIVER_CLASS GxEPD2_565c // Waveshare 5.65" 7-color (3C graphics)

// somehow there should be an easier way to do this
#define GxEPD2_BW_IS_GxEPD2_BW true
#define GxEPD2_3C_IS_GxEPD2_3C true
#define GxEPD2_7C_IS_GxEPD2_7C true
#define GxEPD2_1248_IS_GxEPD2_1248 true
#define IS_GxEPD(c, x) (c##x)
#define IS_GxEPD2_BW(x) IS_GxEPD(GxEPD2_BW_IS_, x)
#define IS_GxEPD2_3C(x) IS_GxEPD(GxEPD2_3C_IS_, x)
#define IS_GxEPD2_7C(x) IS_GxEPD(GxEPD2_7C_IS_, x)
#define IS_GxEPD2_1248(x) IS_GxEPD(GxEPD2_1248_IS_, x)

#if defined(ESP32)
#define MAX_DISPLAY_BUFFER_SIZE 65536ul // e.g.
#if IS_GxEPD2_BW(GxEPD2_DISPLAY_CLASS)
#define MAX_HEIGHT(EPD) (EPD::HEIGHT <= MAX_DISPLAY_BUFFER_SIZE / (EPD::WIDTH / 8) ? EPD::HEIGHT : MAX_DISPLAY_BUFFER_SIZE / (EPD::WIDTH / 8))
#elif IS_GxEPD2_3C(GxEPD2_DISPLAY_CLASS)
#define MAX_HEIGHT(EPD) (EPD::HEIGHT <= (MAX_DISPLAY_BUFFER_SIZE / 2) / (EPD::WIDTH / 8) ? EPD::HEIGHT : (MAX_DISPLAY_BUFFER_SIZE / 2) / (EPD::WIDTH / 8))
#elif IS_GxEPD2_7C(GxEPD2_DISPLAY_CLASS)
#define MAX_HEIGHT(EPD) (EPD::HEIGHT <= (MAX_DISPLAY_BUFFER_SIZE) / (EPD::WIDTH / 2) ? EPD::HEIGHT : (MAX_DISPLAY_BUFFER_SIZE) / (EPD::WIDTH / 2))
#endif
GxEPD2_DISPLAY_CLASS<GxEPD2_DRIVER_CLASS, MAX_HEIGHT(GxEPD2_DRIVER_CLASS)> display(GxEPD2_DRIVER_CLASS(/*CS=*/ 15, /*DC=*/ 27, /*RST=*/ 26, /*BUSY=*/ 25));
#endif



e-Paper 한 가지만 사용할 때는 첫번째 방법이 편하다.



테스트 하면서 아래와 같은 증상이 있었는데

• 줄 무늬나 이상 색상이 나타난다.
• 갱신이 되지 않는다.

이건 모두 커넥터 접촉 불량이었음. 🤣
