(Arduino) DIYMORE(DM) ESP32 0.96 OLED 모듈 사용법

U8g2 라이브러리 사용시

U8G2_SSD1306_128X64_NONAME_F_SW_I2C u8g2(U8G2_R0, /* clock=*/ 15, /* data=*/ 4, /* reset=*/ 16);

---

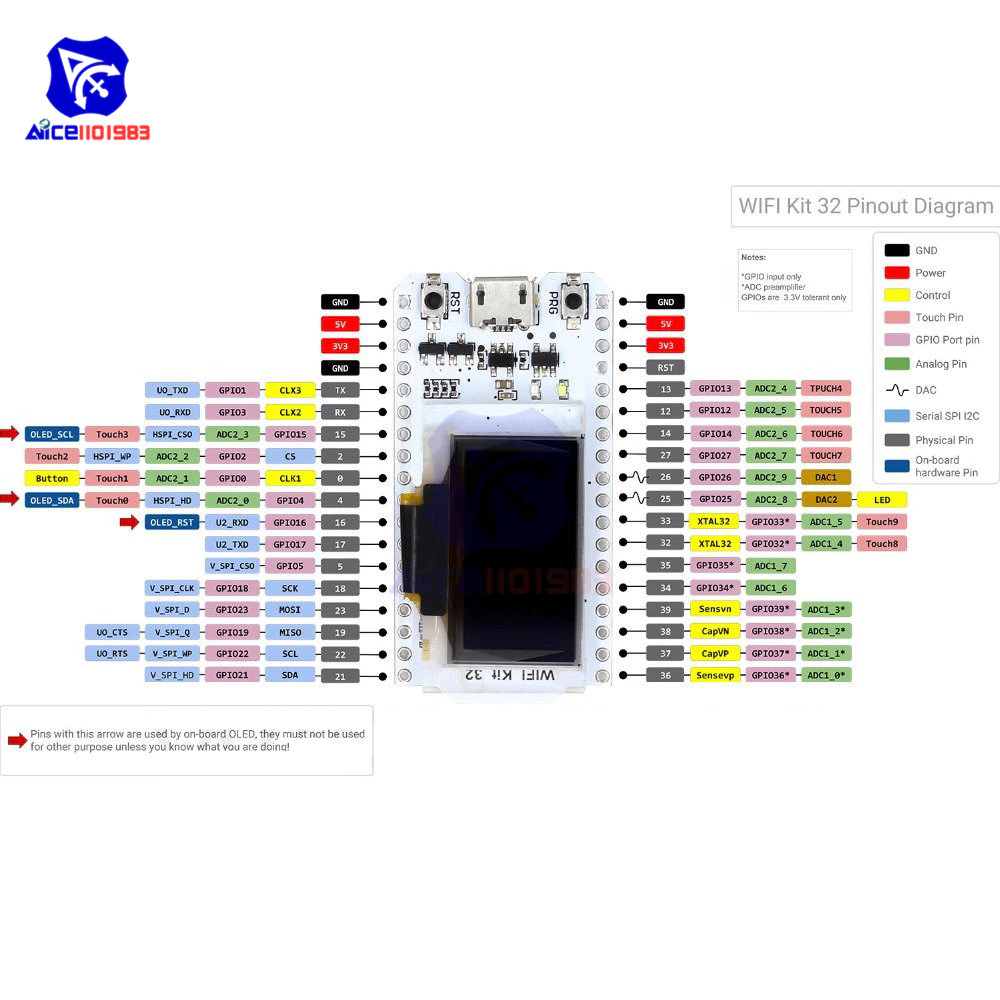

Pin Map

---

발열

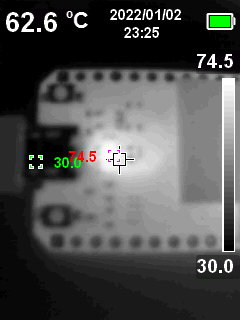

너무 뜨거워서 열화상 촬영을 해봤다.

USB 포트 바로 옆에 있는 IC 발열이 심각할 정도로 뜨겁다.

70도 이상은 화상을 입을 수 있는 온도이다.



Spec

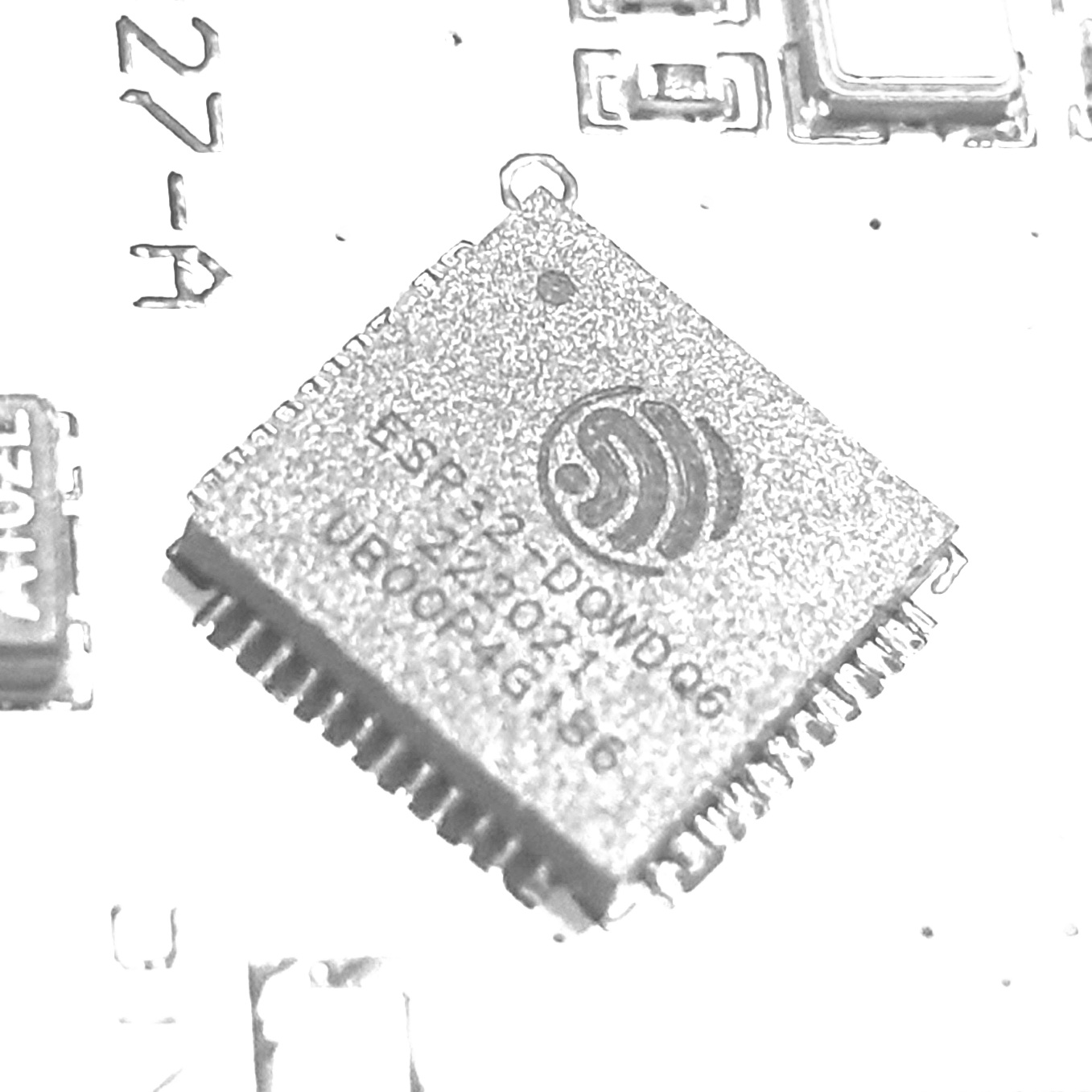

뒷면에 마름모꼴로 땜이 되어있는 칩이 ESP32이다.

ESP32-D0WDQ6

Datasheet

Espressif_Systems_01292021_esp32-1991551.pdf (mouser.kr)
