3D프린터 AnyCubic 6K에 자석 베드 설치

by Simulz 2022. 11. 19.
반응형

알리익스프레스 구매

가격: $16.56 (2개)

배송: 무료, 10일만에 도착 (묶음 배송)

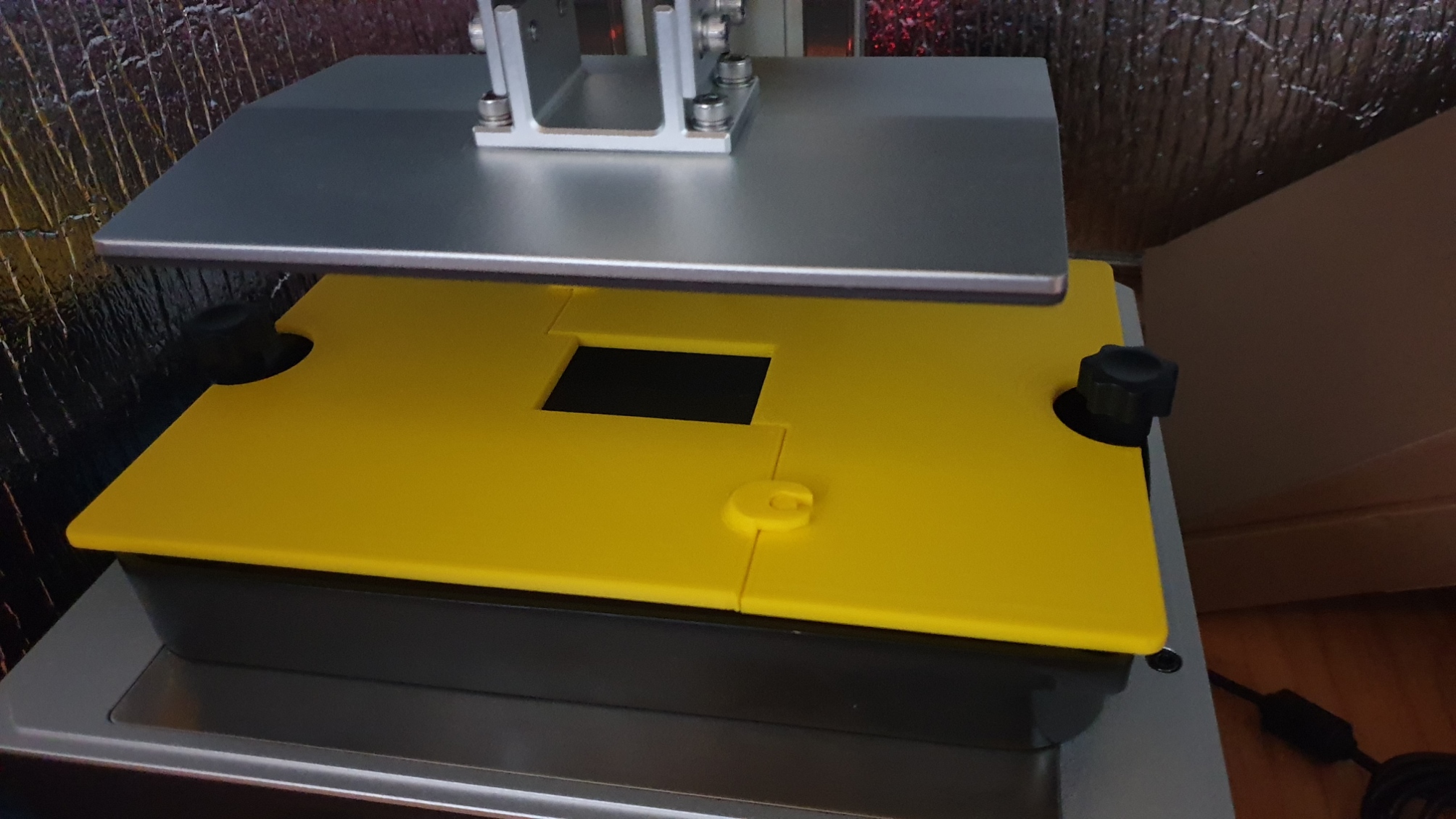

애니큐빅 포톤 모노 X 6K의 알루미늄 베드에 자석 베드를 붙였다.

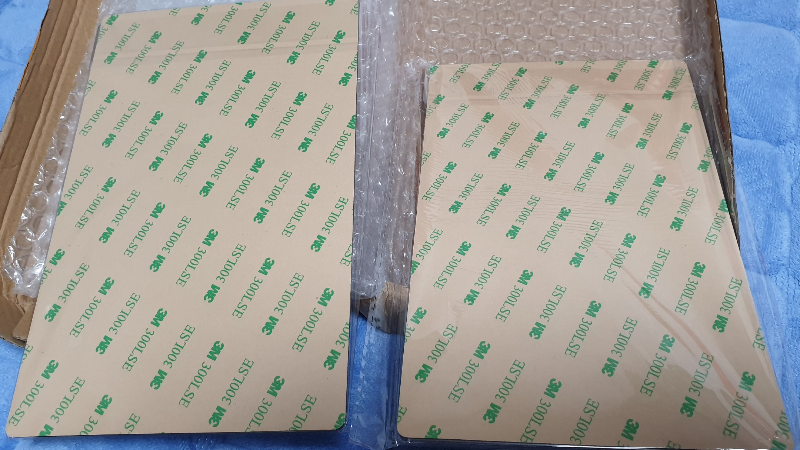

페라이트 고무 자석을 양면 테이프로 붙이고, 철판 베드를 자석에 붙이고 떼기 쉽게 되어 있다.

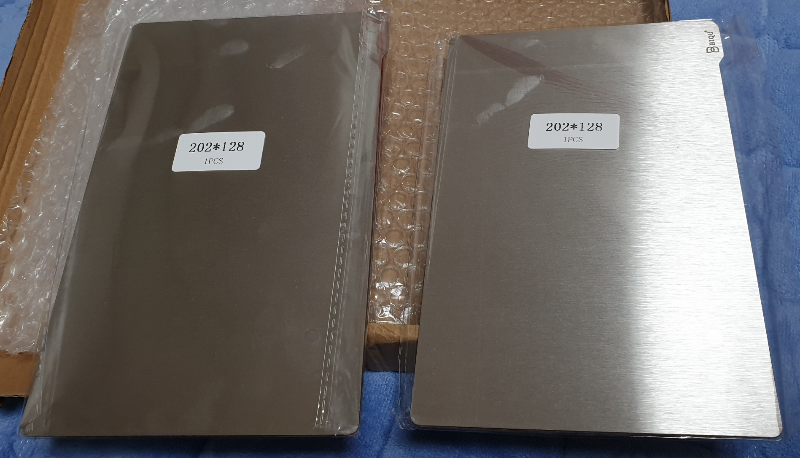

6K용 베드 크기는 202x128mm 제품을 사용하면 크기가 딱 맞다.

단, 베드가 낮아진 만큼 Z축이 상승해야 하므로 센싱 브라켓을 조정할 필요가 있다. 그렇지 않으면 LCD를 눌러버린다. A4용지가 들어갈 틈조 없어진다. LCD가 깨질 정도로 누르지는 않으므로 걱정은 안 해도 된다.

주의할 점은, 자석 베드를 떼어낼 때 출력물이 분리될 수 있다. WC2 세척통에는 베드에 출력물이 붙은 상태로 넣어야 손상이 없고 세척하기 쉽기 때문이다.

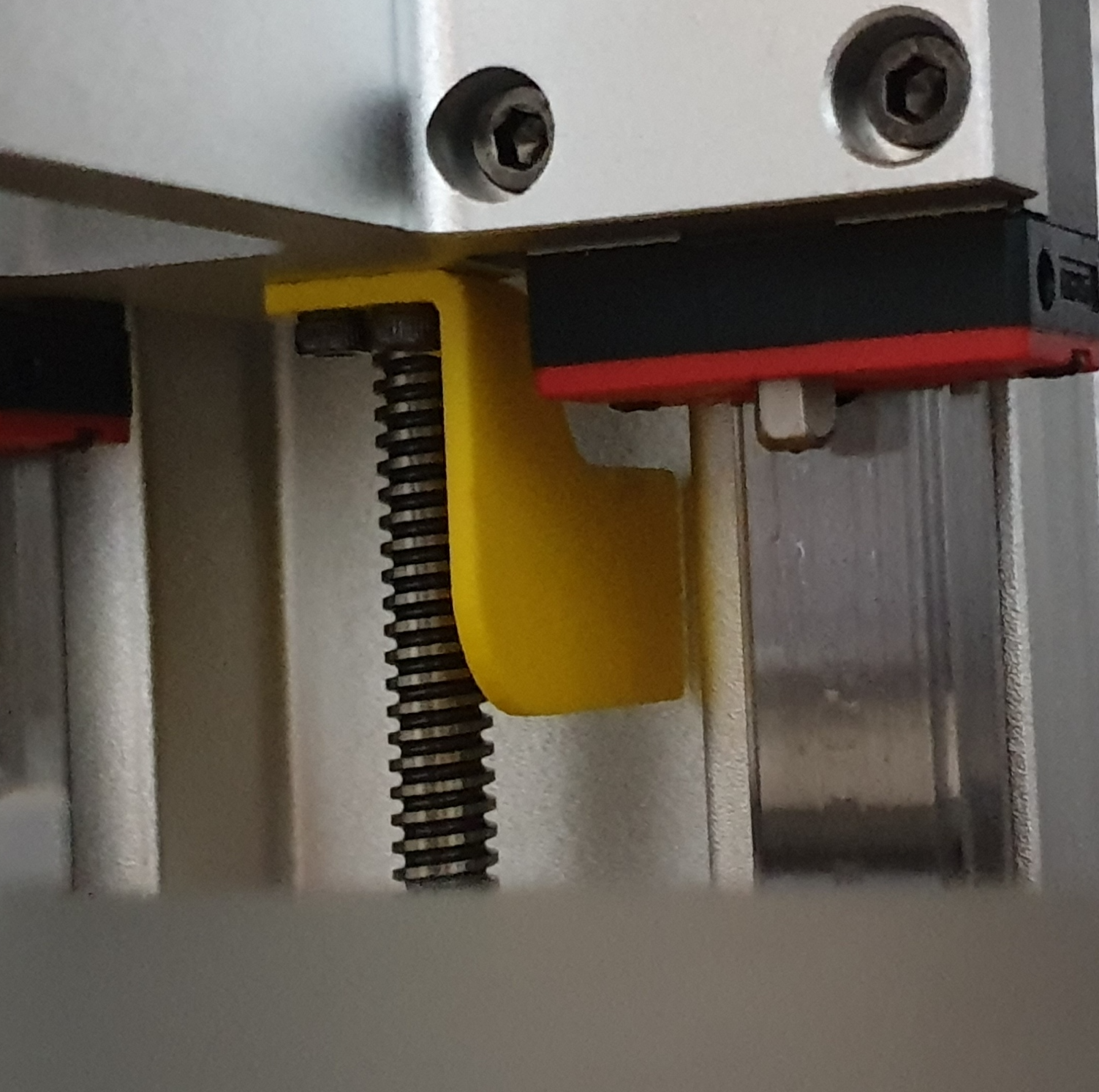

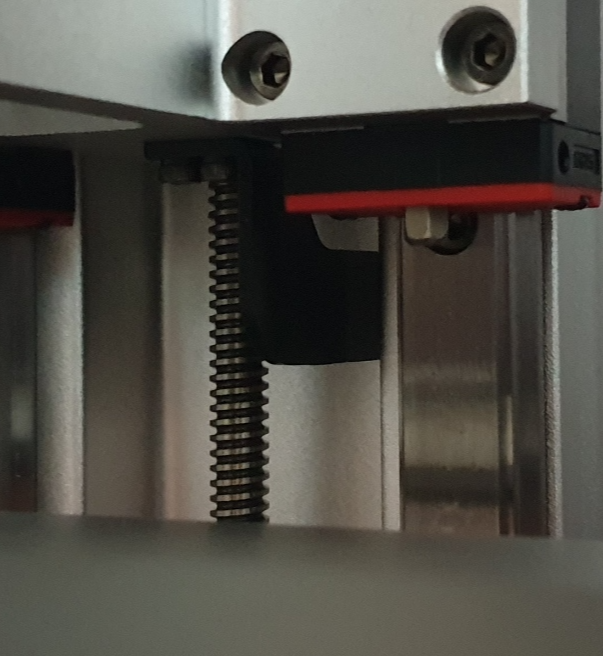

변경 전후 비교

브라켓 길이가 길어져서 적당한 위치에서 원점이 잡힌다.

3D 모델은 아래 형태를 추천한다.

Anycubic Mono X 6K Extended Z Stop by MikeWatson68 - Thingiverse



Anycubic Mono X 6K Extended Z Stop by MikeWatson68

After installing a Wham Bam flex plate system on my Anycubic Mono X 6K I found that I didn’t have enough clearance on the Z axis so I designed a replacement extended Z stop. Uses the original screws and gives the needed clearance to properly level the bu

www.thingiverse.com
