KiCad, 메탈 푸시락 SPDT LED 스위치 심볼 만들기

목표물: 푸시락 버튼, NO/NC, LED조광

L16HNR-BLUE LOCK(PUSH LED METAL SWITCH 12V)

푸쉬락(PUSH ROCK) 스위치 / 색상: BLUE (조광형) / 정격 전류 : 3A / 정격전압-AC : 250 VAC / 재질 : Chrome / 홀가공 : 16mm / 스위치 : 18mm / LED발광 Ring타입 / 생활방수 / 돌출형

www.devicemart.co.kr

KiCad를 실행 후 심볼 편집기(Ctrl+L)를 실행합니다.

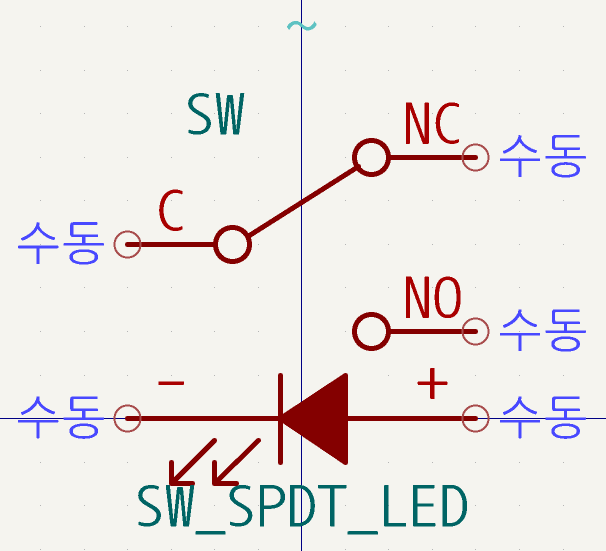

사용자 라이브러리에 새로운 심볼을 생성 후, 아래처럼 그려줍니다.

처음부터 그리는 것은 귀찮으니 기본 심볼에서 개체를 복사해서 붙여줍니다.

SW_SPST_LED, SW_SPDT 심볼에서 가져오면 됩니다. Ctrl+C, Ctrl+V

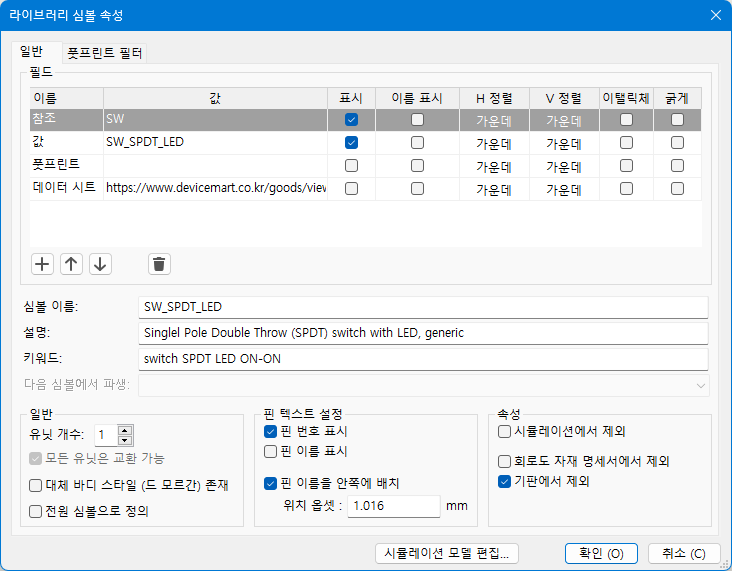

화면의 빈 영역을 더블클릭해서 라이브러리 심볼 속성을 열어줍니다.

이렇게 설정하면 핀 이름은 숨겨지고, 심볼 도면에 데이터 시트 ~ 표시가 나타납니다.

~ 부분을 PDF 링크나 상품페이지 URL로 변경하면 됩니다.

PCB용 부품이 아니므로 풋프린트는 비워두고, 기판에서 제외 항목을 ☑️선택합니다.

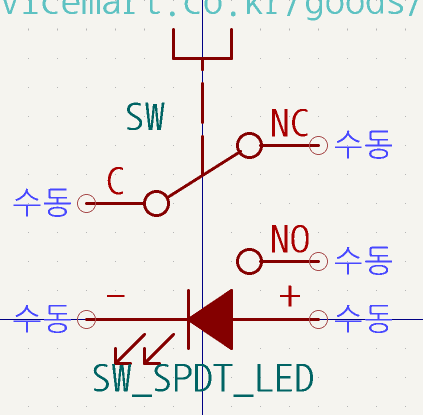

전기쟁이들은 스위치 유형까지 기호로 그립니다. 푸시락이므로 푸시 버튼을 뒤집어서...
