🛒14AWG 20A 시가잭 3M 연장

멀티 단자대에 사용하던 시가잭이 망가져서 새로 주문해 봅니다.

5구 멀티 소켓의 부족으로 단자대를 만들어보았다. 자재 준비 1. ABS 단자박스 (20P): 9500원 * 1개 2. LED 푸시락 스위치 (16mm, 12V): 7150원 * 10개 3. 퓨즈 홀더 및 퓨즈: 528원 * 10개 4. 시거잭: 10A 가능 제품

tsblog.simulz.kr

차량에 잡다한 기기가 많아서 시가 소켓에 하나에 연결된 기기들은 6A~10A 전류를 사용하고 있습니다. 쓰던 전선은 발열이 있었고, 10A 시가잭 속의 스프링은 녹아서 끊어졌습니다. 이번에는 보다 큰 20A 시가잭으로 실험해 볼 것입니다.

알리익스프레스

구입가: 18,620원/2개 (초이스)

배송: 무료. 6일 만에 도착.

전선의 길이와 굵기에 따라 가격 차이가 있습니다.

With 15A/20A Fuse 12V 24V Socket Female Socket Plug Auto Charger Cable Car Cigarette Lighter Extension Cord - AliExpress 34

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

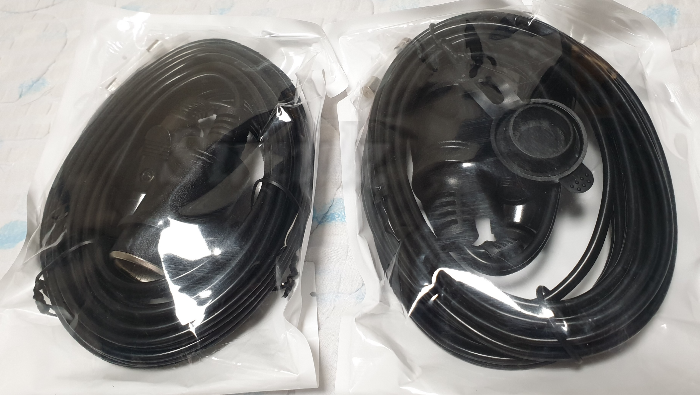

묶여있는 것을 보니 길이가 느껴집니다. 분리 가능한 소켓 커버도 끼워져 있습니다. 20A 예비 퓨즈가 하나씩 들어있습니다.

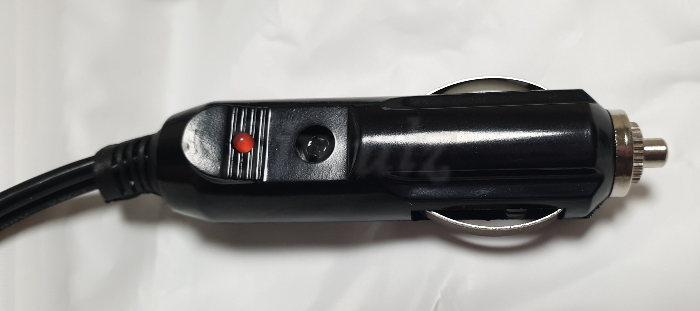

흔한 중국산 시가잭 형태입니다. 대전류용 시가잭은 이런 모양만 있습니다. 양극 접점을 분리하려면 펜치로 잡고 돌려야 합니다.

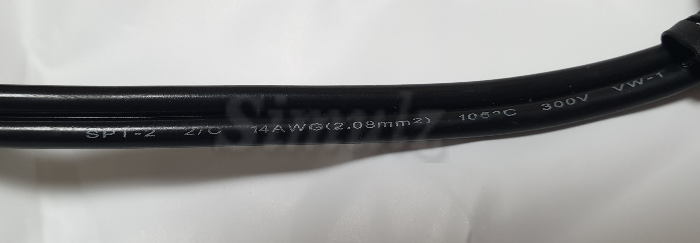

14 AWG!!!

이전에 쓰던 전선은 18 AWG였는데 전선에 발열이 느껴질 정도였습니다. 14 AWG라면 열이 덜 발생할 것 같아요.

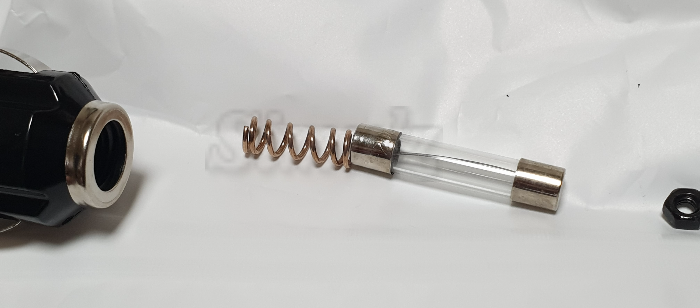

광고에서 진짜 구리 스프링이라더니 구리 색깔의 스프링이 들어있습니다. 유리관 퓨즈는 20A인데 교체할 필요는 없습니다. 운전석 퓨즈박스에 10A 퓨즈가 꽂혀있기 때문입니다. (퓨즈 박스가 보전하기 더 쉬움)

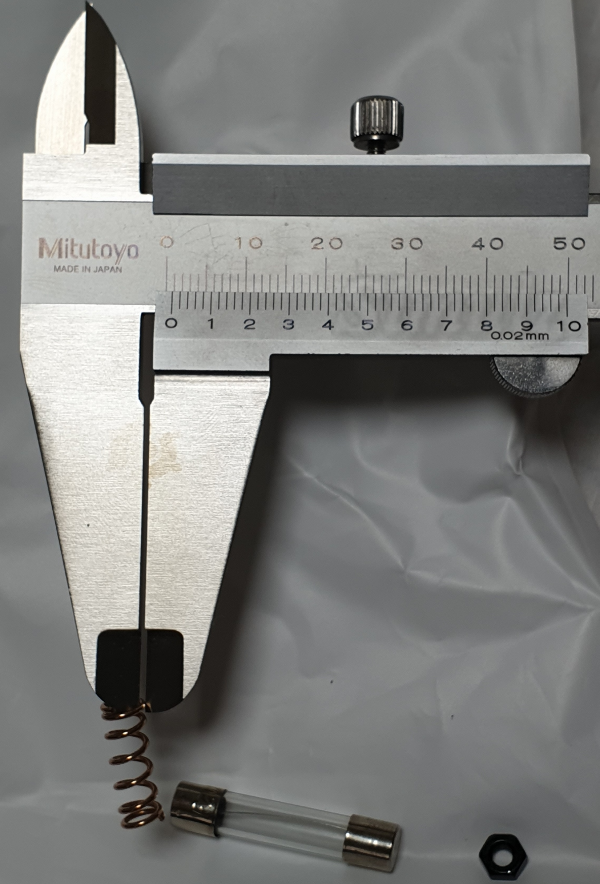

구리 코일의 굵기는 0.8mm입니다.😨

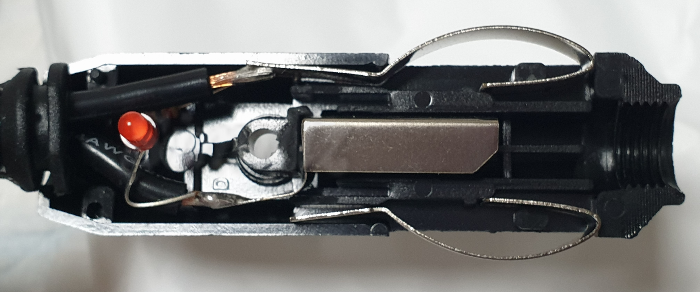

아래 사진에서 퓨즈를 감싸는 철판이 퓨즈에 직접 닿는다면 코일이 녹을 걱정은 안 해도 될 것 같습니다.

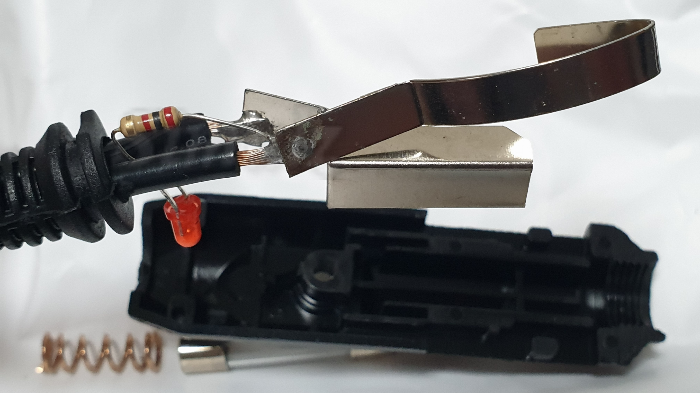

전선은 두꺼운 철판에 납땜되어 있습니다. LED에 연결된 저항값은 202이므로 2㏀입니다. 표시용 LED이므로 저항값은 적당합니다.

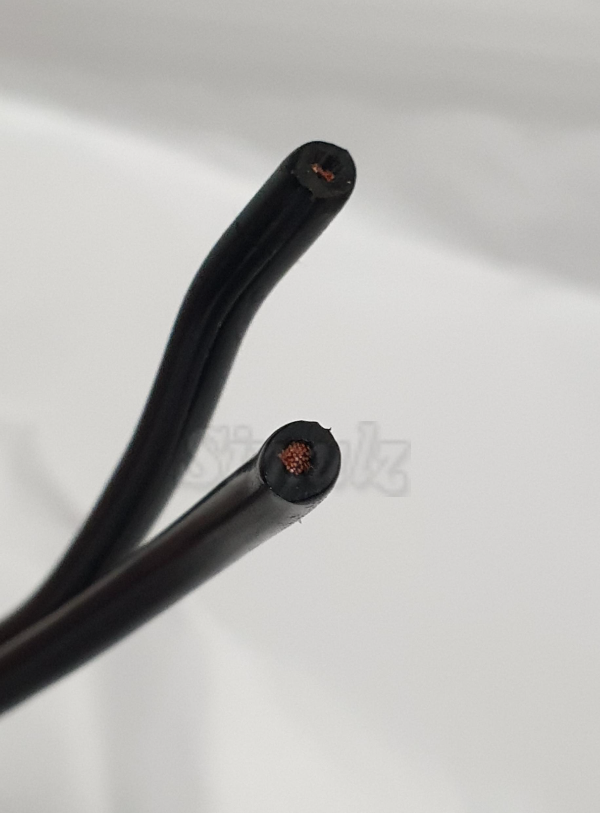

천 원 더 주고 두 배 긴 전선을 구입하는 게 이득입니다. 1.5m 정도면 충분하니 반으로 잘랐습니다. 남은 1.5m의 시거 소켓은 보조 소켓으로 활용하면 될 것 같아요. 단면을 보니 다행히 뻥제품은 아닙니다. 피복이 두꺼울수록 허용전류가 커집니다.

멀티 단자대 작업 준비~
