🛒LilyGO T-Beam V1.2 Soft RF

이전에 구입한 T-Beam(SX1278, NEO-6M)과 비교하기 위해 구입한 T-Beam(SX1276, NEO-M8N) 모듈입니다.

알리익스프레스

구입가: $36.77 (NEO-M8N)

배송: 무료. 8일 만에 도착.

상품페이지

https://s.click.aliexpress.com/e/_opLIRQj

LILYGO® TTGO T-Beam ESP32 LoRa Development Board 433MHz 868MHz 915MHz 923MHz SX1278 SX1262 SX1276 GPS Module NEO-6M GNSS NEO-M8

이번에는 한국에서 사용가능한 923 MHz 주파수 모델로 주문했습니다.

OLED는 별도 구매해야 합니다. 다른 스토어에서 싸게 구입할 수 있습니다. 아래 상품을 추천합니다.

https://s.click.aliexpress.com/e/_oDtKYeV

0.96 Inch OLED Display Module, 128x64 Pixel I2C SSD1306 Luminous OLED Screen Board Compatible with Arduino Raspberry Pi ESP32 -



개봉

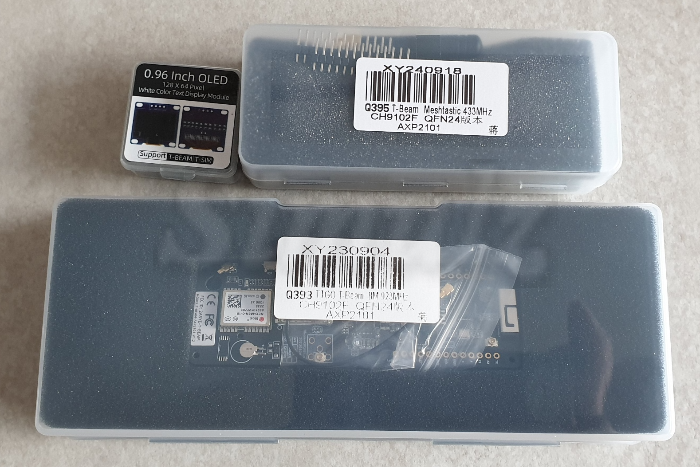

위 박스는 433MHz 제품이고 아래 박스가 923 MHz 제품입니다. 안테나가 길기 때문에 포장 박스도 큽니다.

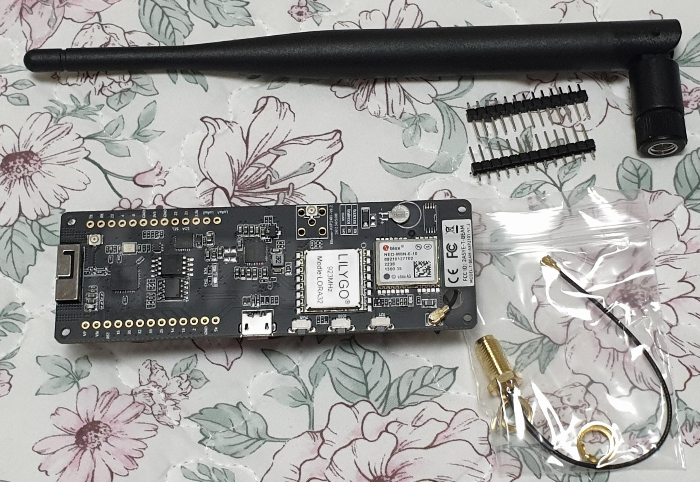

구성품: T-Beam 모듈, IPEX-SMA 하네스, 안테나, 헤더핀 2개

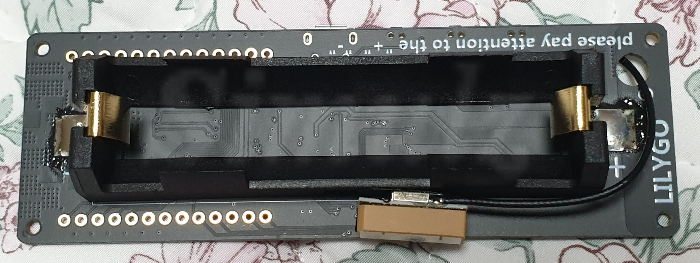

V1.2 모듈들은 LoRa 안테나와 스티커만 다르고 나머지는 같습니다.

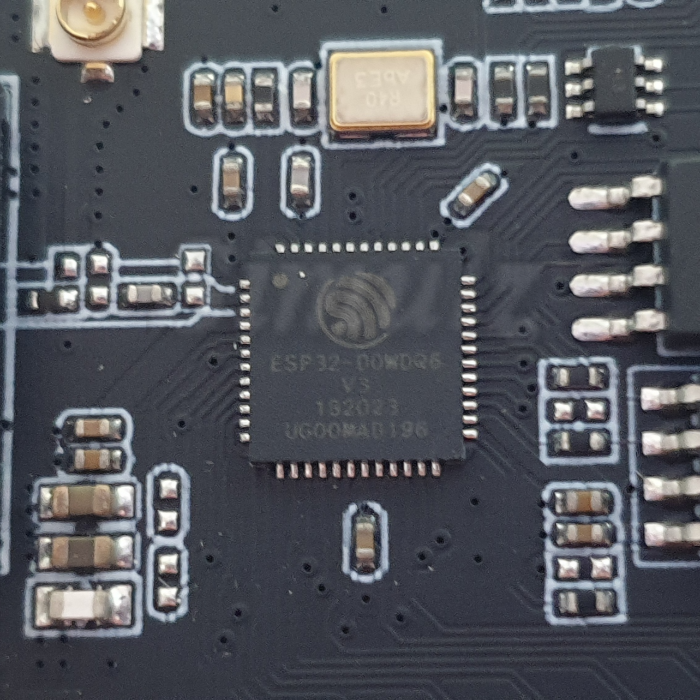

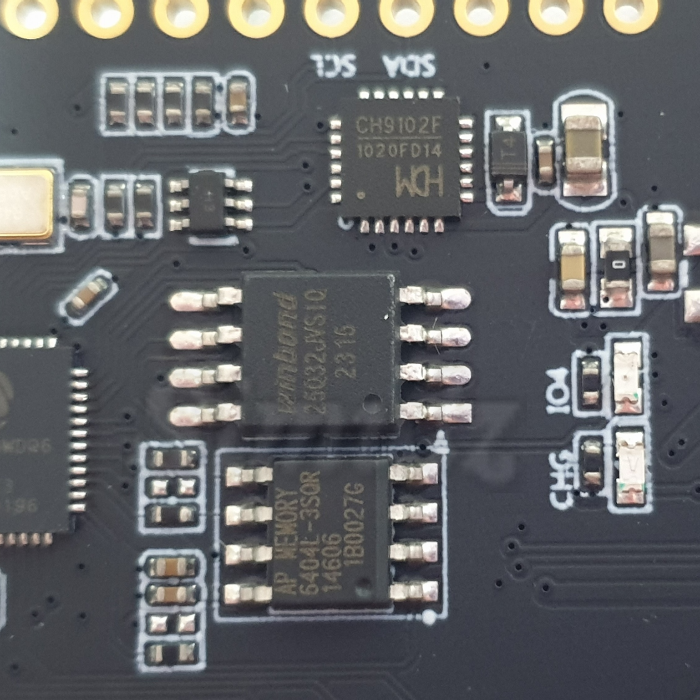

ESP32-D0WDQ6-V3 칩셋. PSRAM은 8MB입니다.

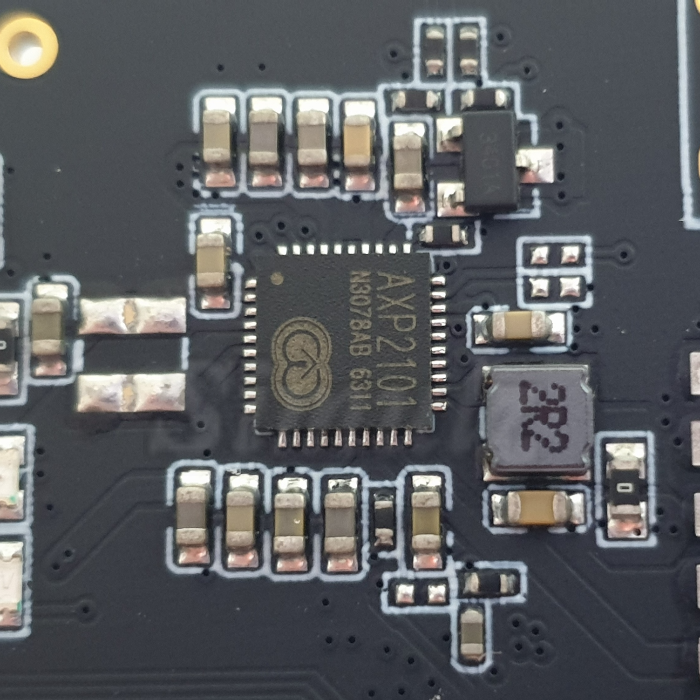

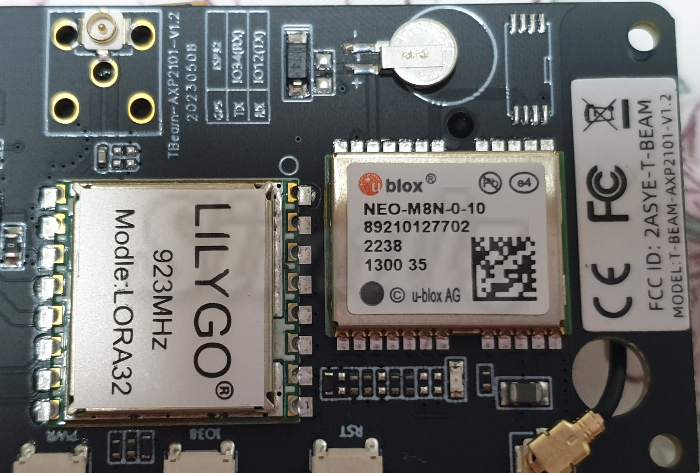

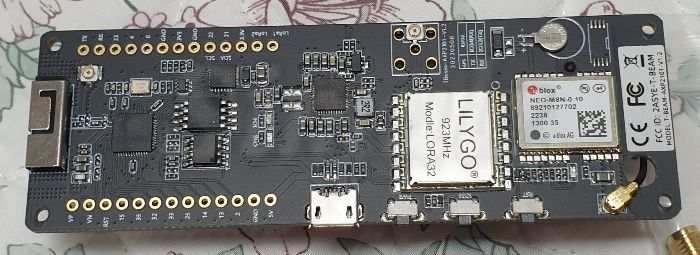

전원 관리 모듈인 AXP2101. LILYGO LoRa 923 MHz 모듈과 NEO-M8N GNSS 모듈이 보입니다. LoRa 안테나 커넥터 자리에는 IPEX 커넥터가 부착되어 있습니다.

GPS 테스트

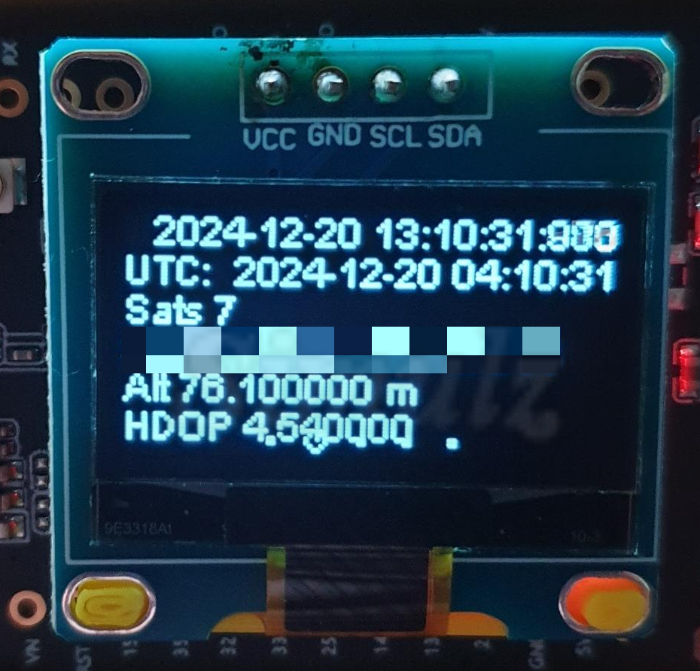

GPS뿐만 아니라 GLONASS, BEIDOU 까지 수신되는 NEO-M8N GNSS 모듈은 위성 7개를 아주 가볍게 잡아버립니다. NEO-6M은 5개. 스마트폰은 9개의 위성이 감지되었습니다.

Meshtastic

기본으로 업로드된 Soft RF는 사용할일이 없기 때문에 meshtastic 펌웨어로 업로드해봅니다.

빌드 프로그램 없이 Meshtastic Flasher 사이트에서 펌웨어 업로드가 가능합니다. 시리얼포트와 통신이 가능한 크롬 기반 브라우저를 사용하세요. MS 엣지있게~

핀맵

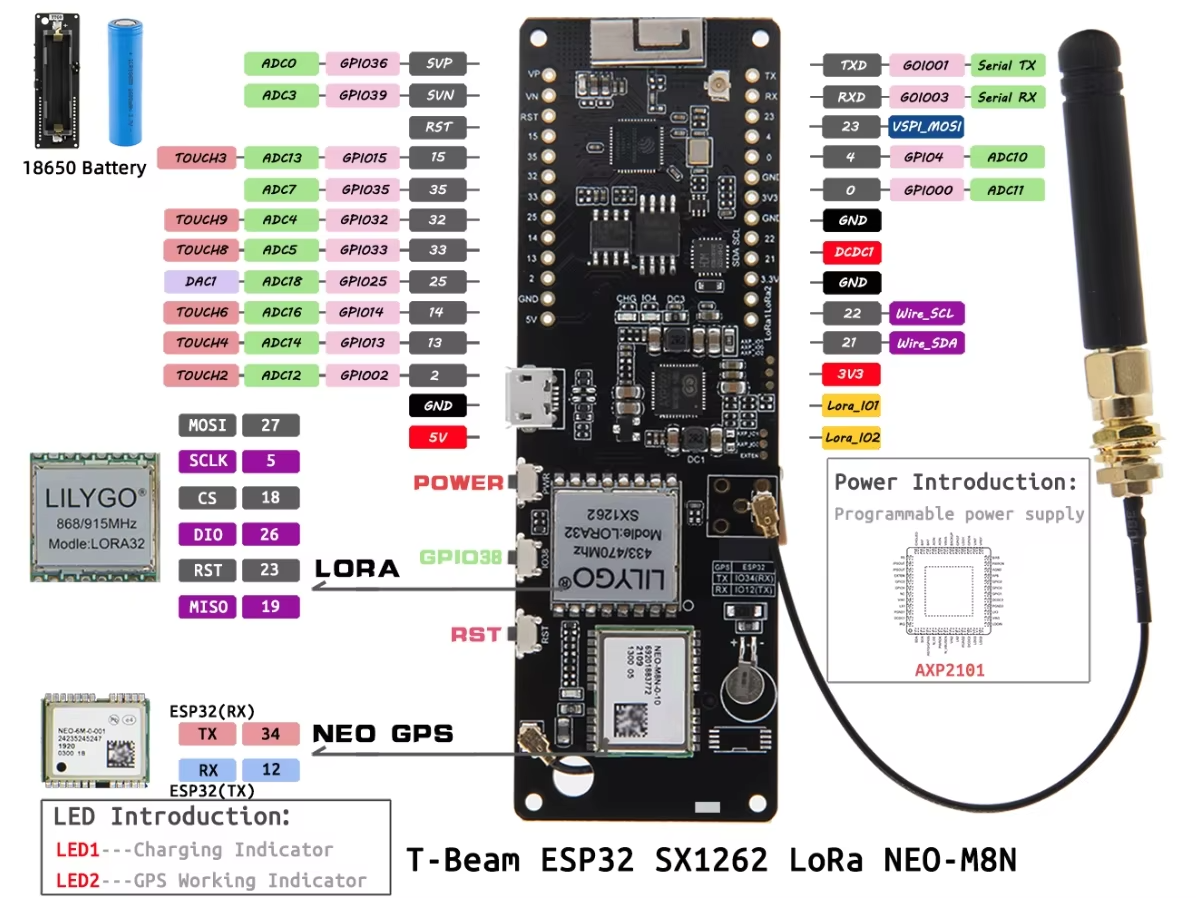

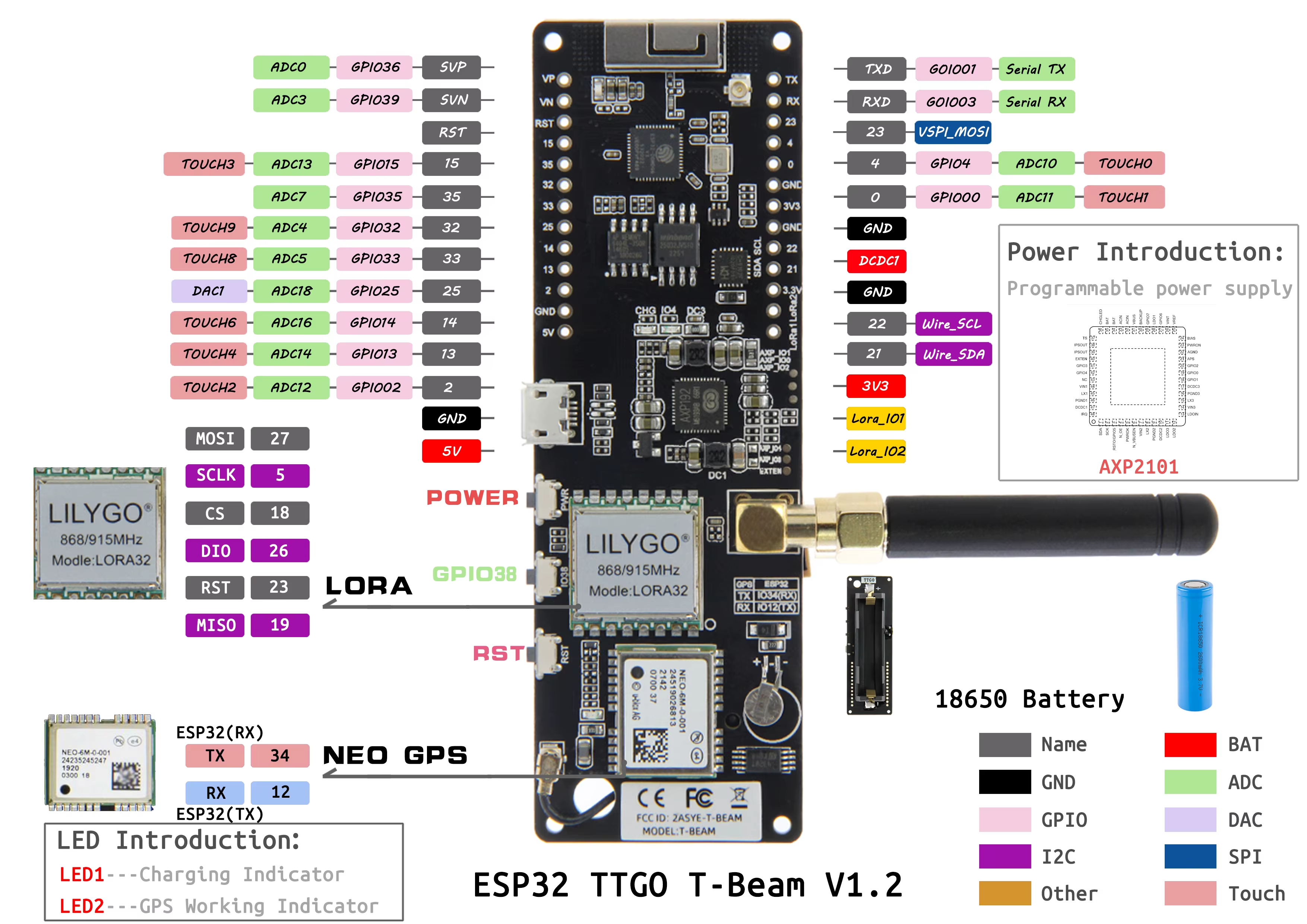

V1.2 핀맵은 고화질이므로 인쇄용으로 좋습니다.
