십 수년간 새한 멀티미터를 사용하다 최근에 아넝 멀티미터를 구입했는데 기준 전압이 없으니 뭐가 정확한지 알 수가 없었습니다.

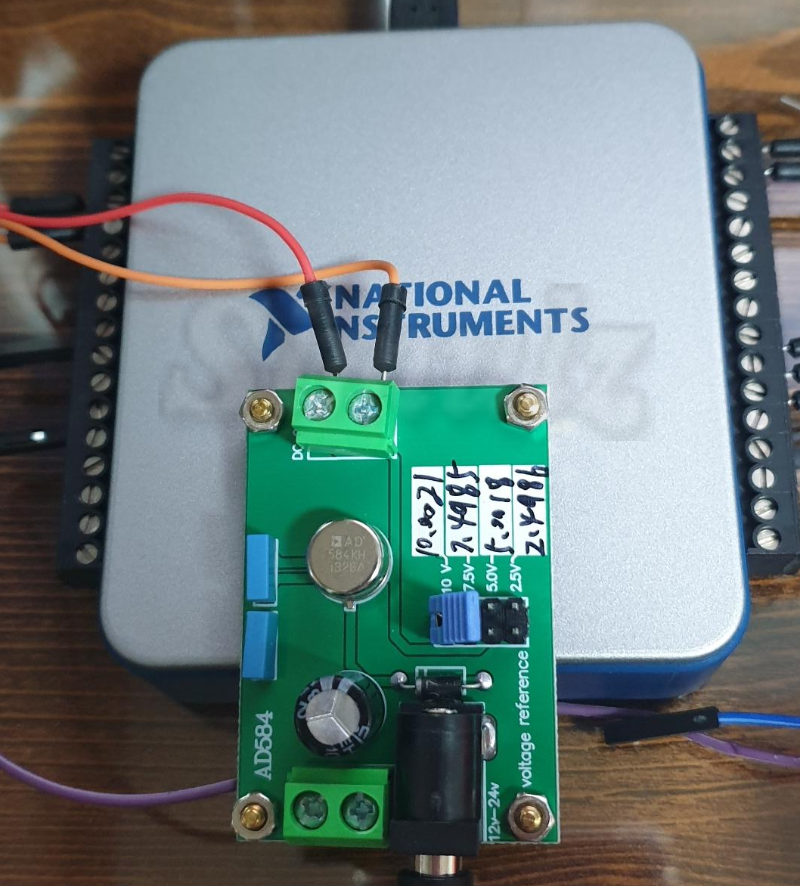

AnalogDevices의 AD584를 사용한 모듈을 구입하여 멀티미터 측정값을 비교해보았습니다. UNI-T UT181A는 방전되어 기권.
측정 환경
측정 장소의 실내 온도는 30℃, 습도는 40% 입니다.
멀티미터
배터리는 모두 완충된 1.5V 리튬이온 배터리를 사용했습니다. 모듈의 전원 공급은 12.6V 소형 어댑터를 사용했습니다.
DAQ
전압 측정에 사용된 DAQ는 NI USB-6001입니다.

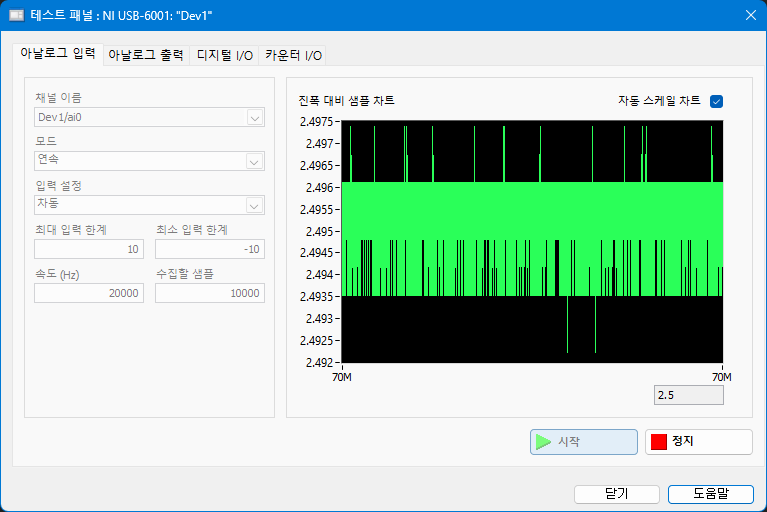

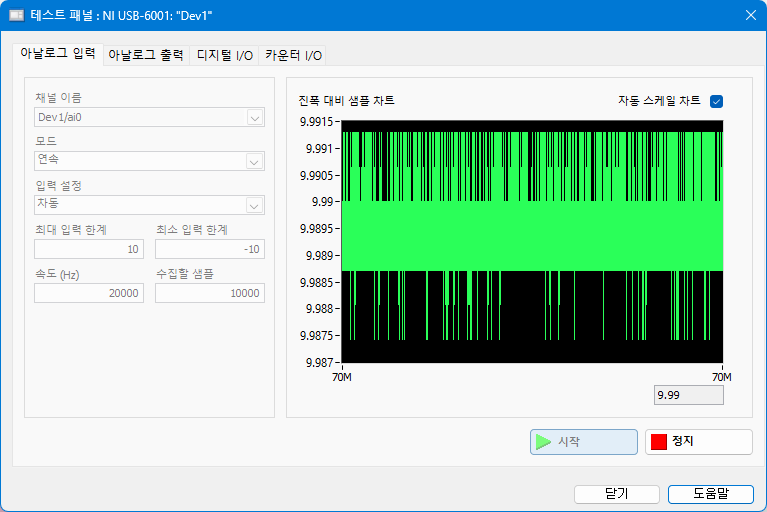

전압은 NI MAX 테스트 패널에서 차동 측정했습니다.
사양 정확도

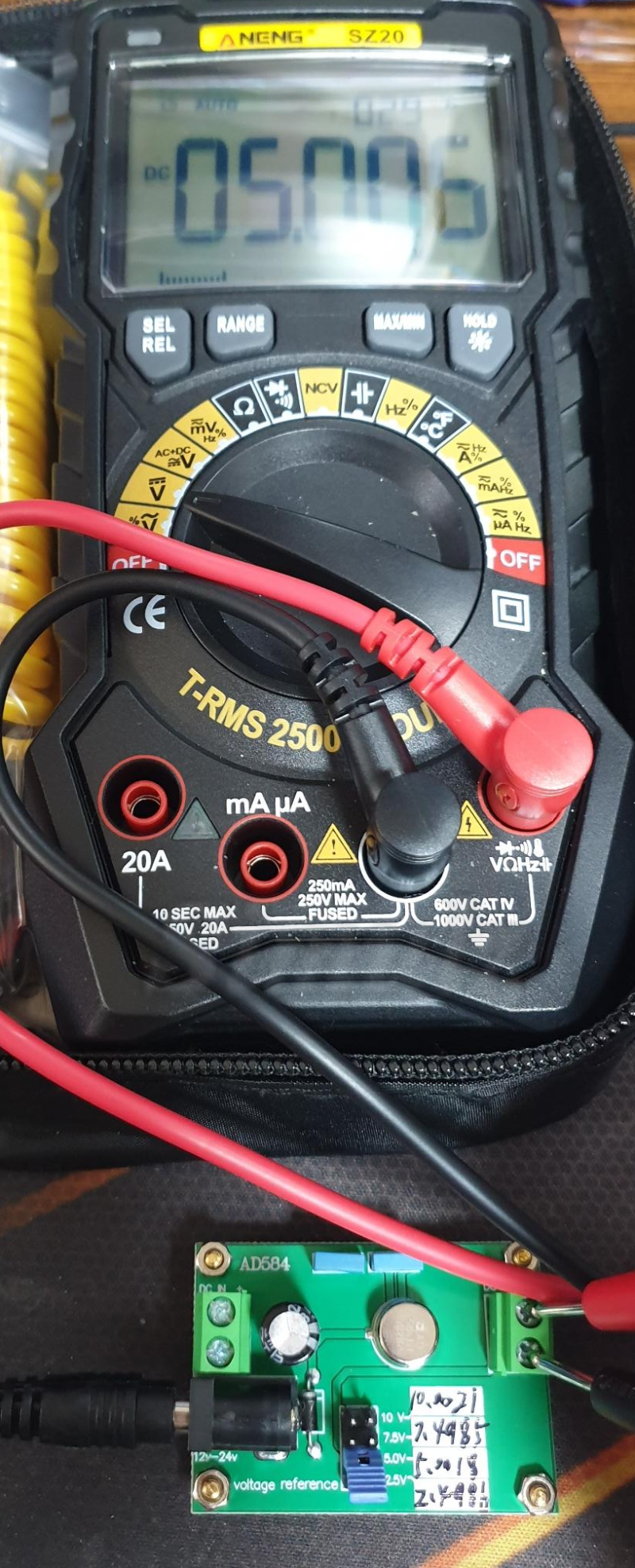

아넝 SZ20 정확도는 ±(0.2%+10)입니다. 2.5V 이하에서 0.004~0.006V, 25V 이하에서 0.04~0.06V 오차 발생.

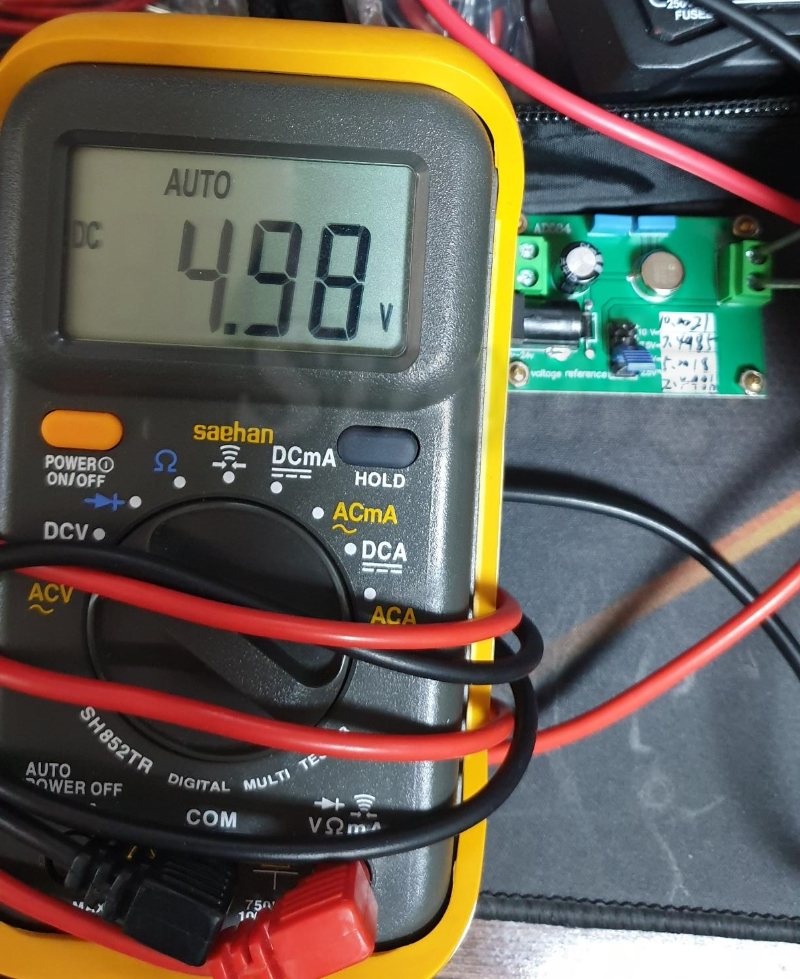

새한계기 SH852TR 정확도는 ±1 % ±2 digit입니다. 4V 이하에서 0.038~0.042V, 40V 이하에서 0.38~0.42V 오차 발생.
NI USB-6001 아날로그 입력 분해능은 14비트, 10V 이하에서 정확도는 6mV입니다.
기준 전압별 측정 전압 및 오차율
| 기준 전압 | AD584 모듈 | 새한 SH852TR | 아넝 SZ20 | NI USB-6001 |
| 2.5V | 2.4986 V | 2.487 V -0.464 % |
2.5007 +0.084 % |
2.495 V -0.144 % |
| 5.0V | 5.0018 V | 4.98 V -0.436 % |
5.006 V +0.084 % |
4.995 V -0.136 % |
| 7.5V | 7.4985 V | 7.46 V -0.513 % |
7.506 V +0.100 % |
7.491V -0.100 % |
| 10.0V | 10.0021 V | 9.96 V -0.421 % |
10.010 V +0.079 % |
9.990V -0.121 % |
새한의 오차율은 -0.4% 이상, 아넝의 오차율은 +0.1% 이하입니다.
19년이 넘은 한국 새한 멀티미터와 1년 넘은 중국 아넝 멀티미터의 비교에서 중국산 아넝이 압승~하였습니다😮👍
둘 다 3만원대 멀티미터입니다.
그동안 새한으로 오측정한 것을 생각하면...
옛날엔 오차율이 높은 레귤레이터와 저항을 사용하여 기준 전압을 만들어 측정했다면, 요즘은 TL431, AD584 등의 레퍼런스 칩을 사용하므로 가성비가 좋은 계측기를 만들 수 있습니다.
