전압, 전류와 함께 실시간 차트가 표시되는 LCD 테스터입니다.
알리익스프레스
https://s.click.aliexpress.com/e/_ok7JD3R
A3 8A USB Tester Type-C Current Voltage Monitor Fast Charging PD Battery Power Bank Capacity DC 32V Ampere Meter - AliExpress 14
Smarter Shopping, Better Living! Aliexpress.com
www.aliexpress.com
구입가: $6.90
배송: 초이스 무료. 4일 만에 도착.
개봉

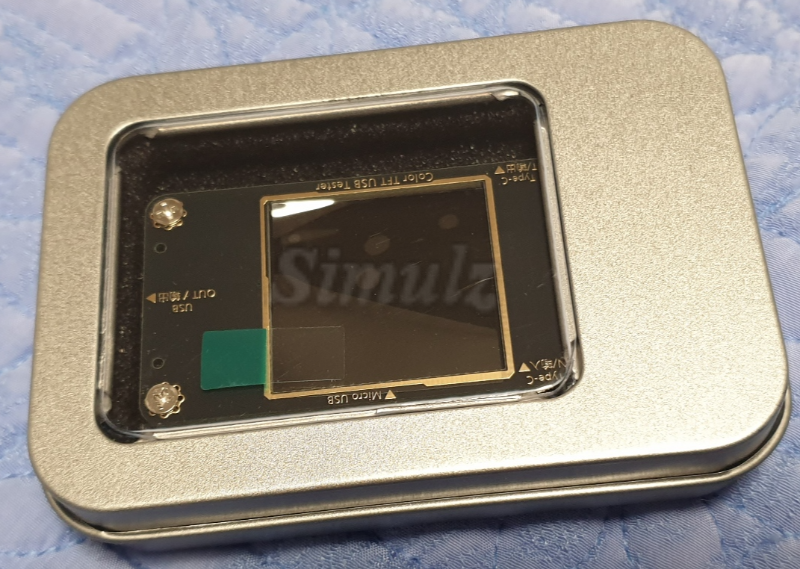

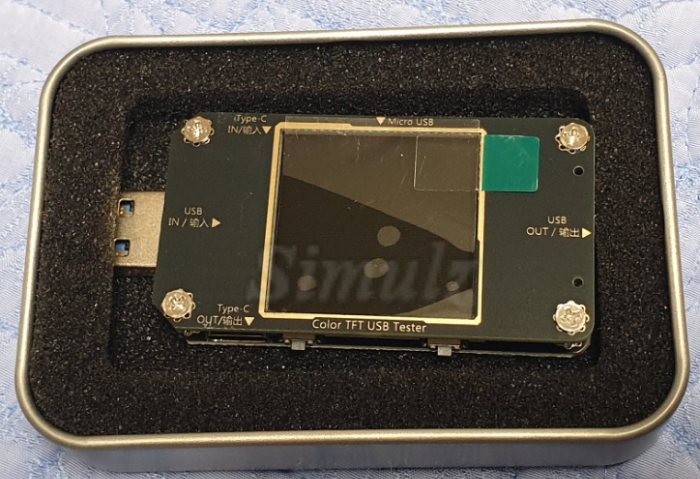

에어캡 종이 봉지를 뜯으면 알루미늄 케이스가 나옵니다. 제품이 고정되지 않고 안에서 뒹굽니다.😡

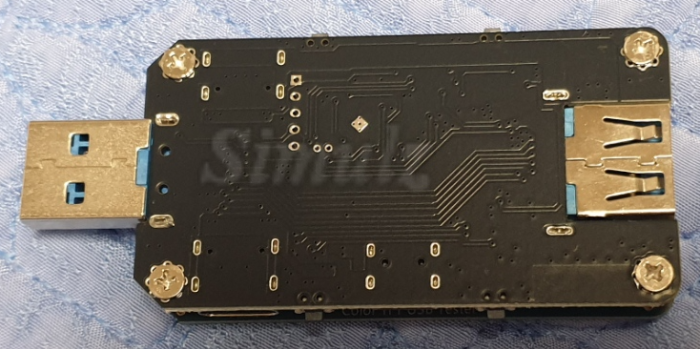

매우 깔끔하게 만든 PCB 노출형 제품.
사용하기
HELP 위치에 있는 버튼을 누르면 각 버튼의 동작을 알 수 있습니다. 화면이 회전하더라도 버튼이 4군데 있기 때문에 쉽게 조작할 수 있습니다.

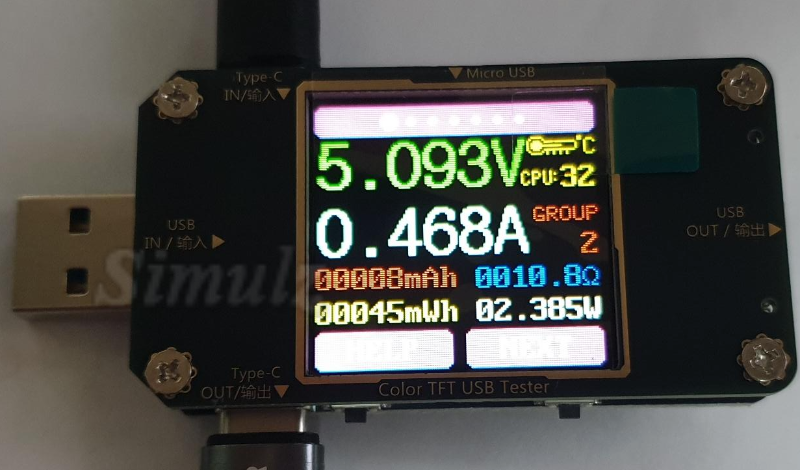

QC 5V
5V를 기본으로 공급해 주는 전원 공급 장치에 연결하면 즉시 부팅됩니다.

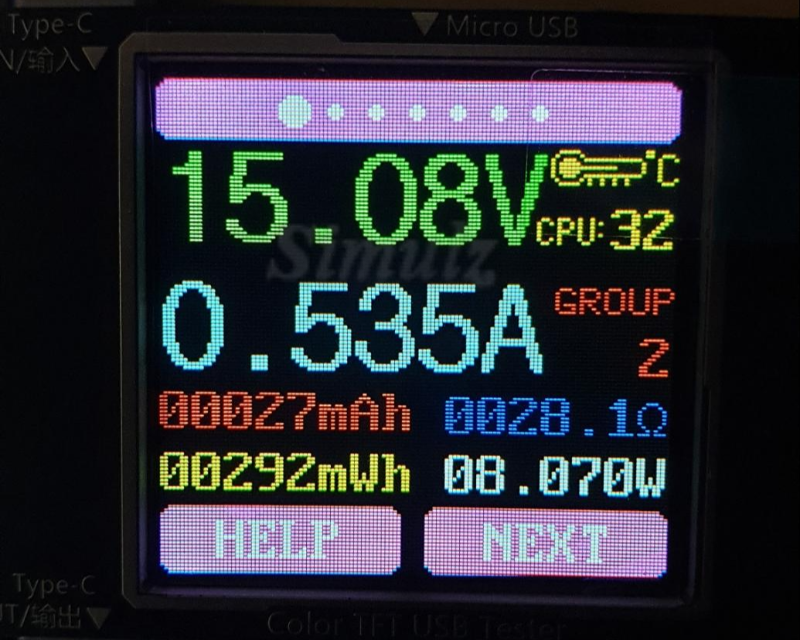

PD 15V
PD 어댑터를 사용할 때에는 PD 기기를 꼭 연결해야 합니다.
데이터 신호를 보내야만 PD 전원이 공급됩니다. 그렇지 않으면 5V 전원도 출력되지 않습니다.
PD 기기를 연결하지 않으면 테스터는 켜지지 않습니다!
만약에 부하기기 없이 PD 전압으로 전원이 켜진다면, 부하 기기를 연결할 때 5V 회로가 소손될 수 있기 때문입니다.
30W PD 어댑터에 테스터를 연결하고 PD 기기에 연결하는 순간 테스터가 동작하고 LCD가 켜집니다.

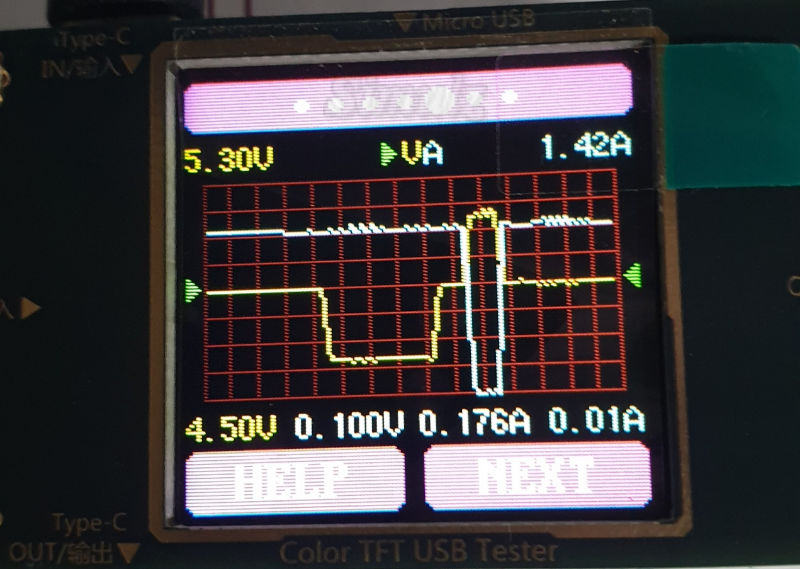

차트
전압, 전류 차트가 함께 표시됩니다. 값은 표시되지 않습니다. 매우 아쉬운 부분입니다.
노란색과 하늘색 숫자는 최대/최소입니다. 흰색 숫자는 그리드 간격입니다.
