구매처: 알리익스프레스 AliExpress

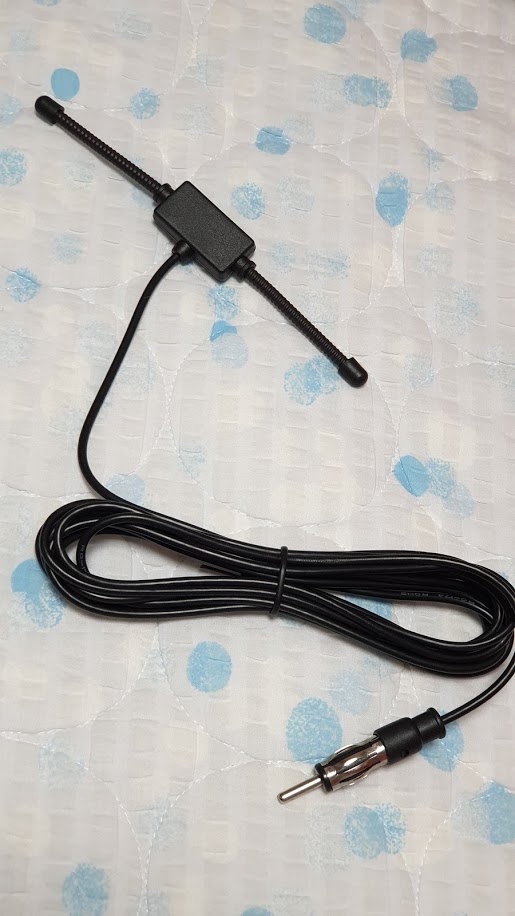

T자형 가격: $ 7.35, 배송: 무료

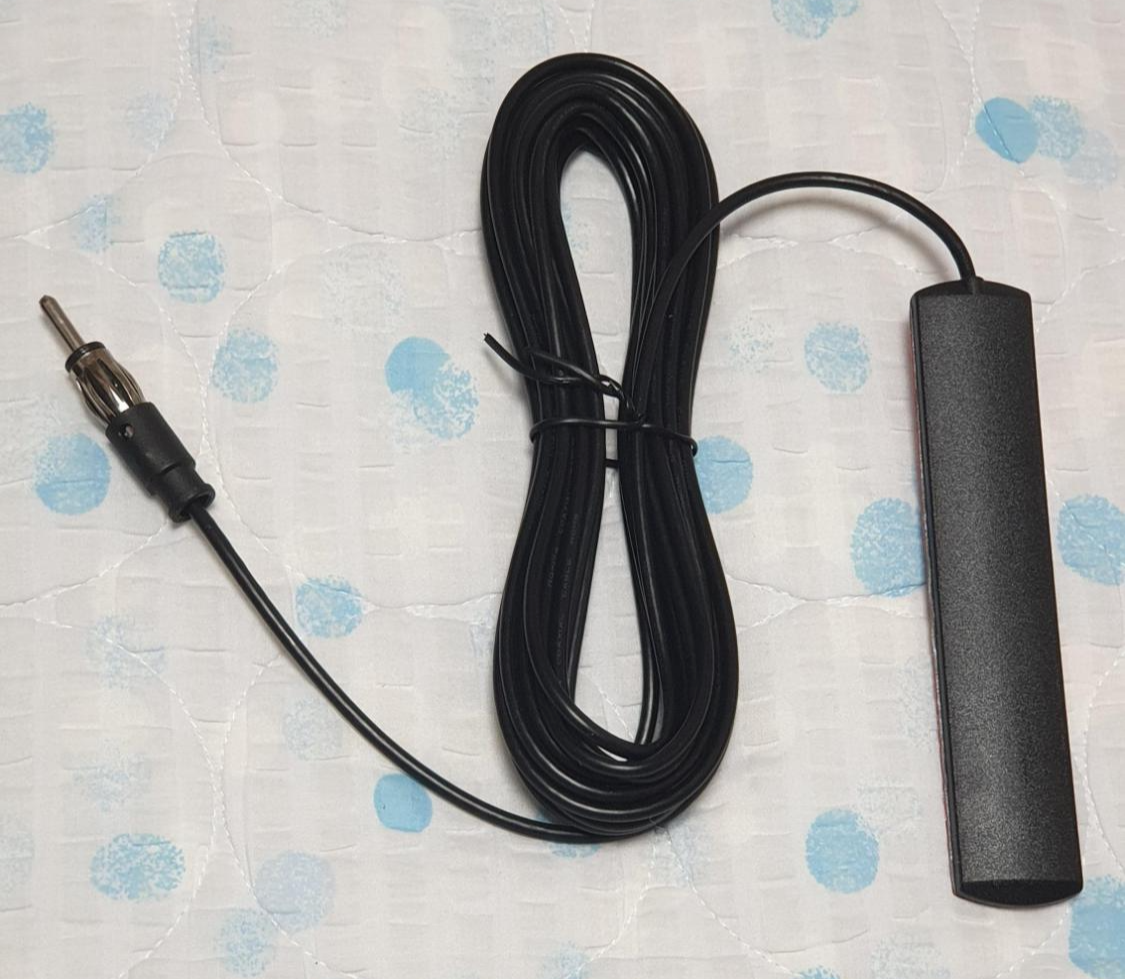

一자형 가격: $ 2.96, 배송 $ 2.22

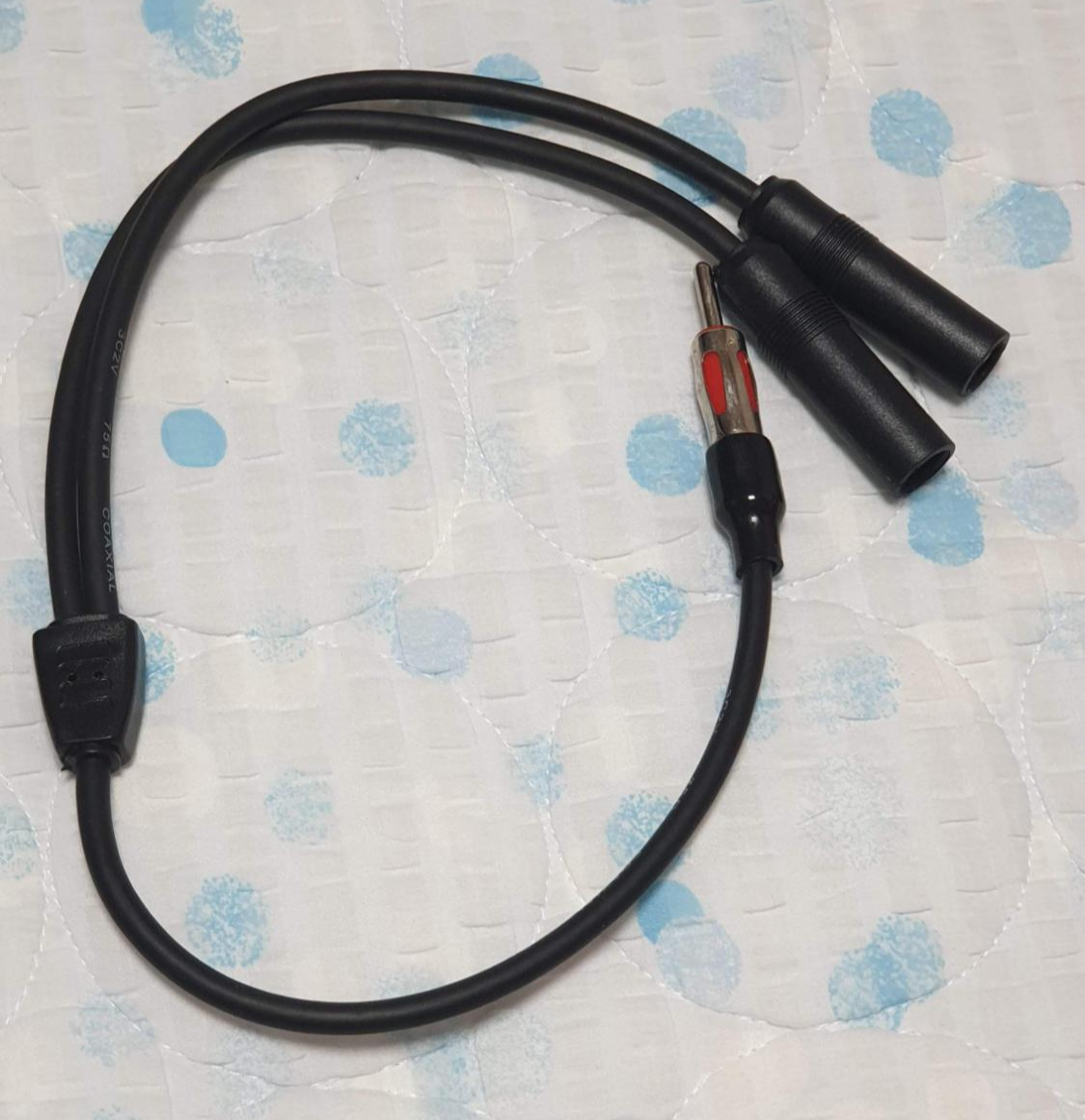

Y자 분기 가격: $ 3.01, 배송: $ 1.05
커넥터 규격: DIN (독일)
길~다란 순정 안테나를 짧은 안테나로 바꾸려고 구입함.
테스트 계획
1. 1개만 연결 후 수신 테스트
2. 2개씩 연결 후 수신 테스트
- 순정+일자형 안테나 연결 후 노이즈 볼륨 증가 확인(지하 2층). 밖에서 수신 잘 될 것 같은 예감
테스트 결과
순정제거 후 一자형만 테스트: 라디오 들림.
一자형+T자형 연결: 별차이 없음. 라디오 들림.
날씨 환경, 주변 장애물에 따라 안 들릴 때가 있음.
안테나를 차체 밖으로 뺐을 때, 더 잘 들림.
문제점: 실내 설치 시, 전파 방해 되는 듯. 증폭기를 연결하거나 차체 밖으로 빼낼 필요가 있음.
결론: 실내 안테나는 외부 롱 안테나보다 수신율 낮음.
2차 테스트 계획
CB 0.9M 안테나 - 5m UHF 케이블 - 3m SMA 케이블 - SMA/DIN Y자 분기 커넥터 - 라디오 수신기
5m 케이블은 차량 외부에서 내부로 들어오는 케이블이고,
3m 케이블은 CB와 라디오를 겸용으로 사용하기 위해 F/M 변환 커넥터, SMA 커넥터가 달린 케이블이다.
DIN 커넥터로 바로 연결하지 않고 SMA 커넥터를 중간에 사용한 이유는 DSP를 연결하려고...
(안테나부터 라디오 커넥터까지 전체 저항은 늘어나지만 임피던스는 50옴으로 수신 성능에 문제가 되진 않는다.)
