Encoder 출력 신호를 2체배, 4체배 펄스 신호로 만들기

DAQ 입력에 인코더 신호를 외부 클록으로 사용할 때,

1체배 인코더 신호만 필요하다면, A 또는 B 신호 한 개만 연결하면 된다.

2체배 인코더 신호가 필요하다면, A와 B의 상승 신호를 합쳐서 입력하거나, A의 상승, 하강 신호를 연결해야 한다.

단순히 합치기만 하면 연속된 신호가 입력되므로, 펄스 신호로 변환해야 한다.

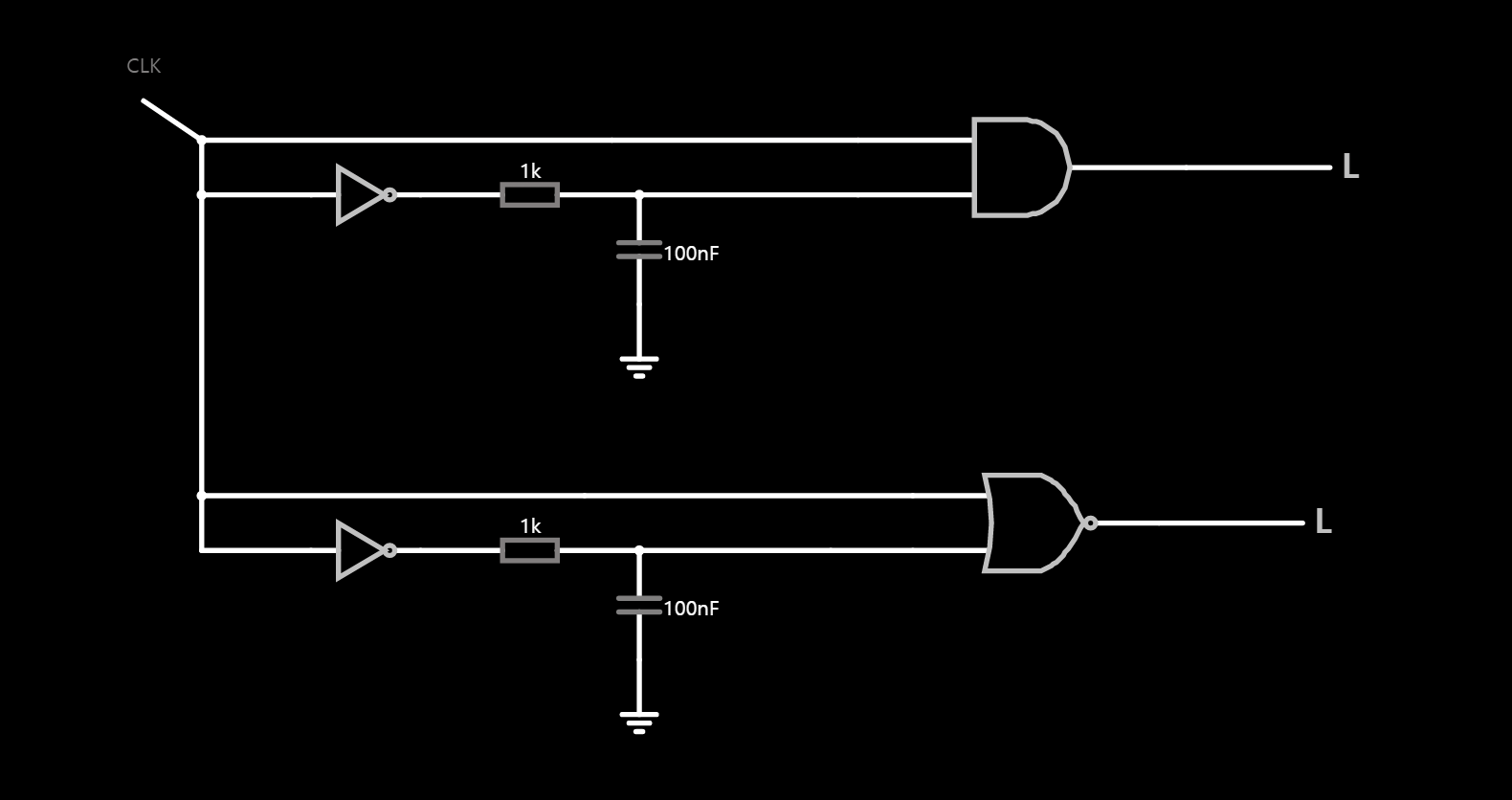

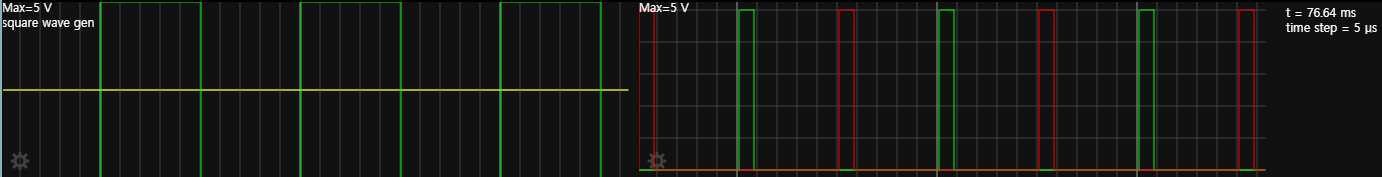

2체배 펄스 신호 만들기

CLK은 인코더 신호 시뮬레이터용

A, B 상을 모두 사용해서 2체배로 펄스로 만드려면 입력부에 각각 A, B상을 연결하고 NOR 게이트를 AND 게이트로 바꾸면 된다. (= A 상승 엣지 + B 상승 엣지)
L 두 개는 OR로 합치면 됨.

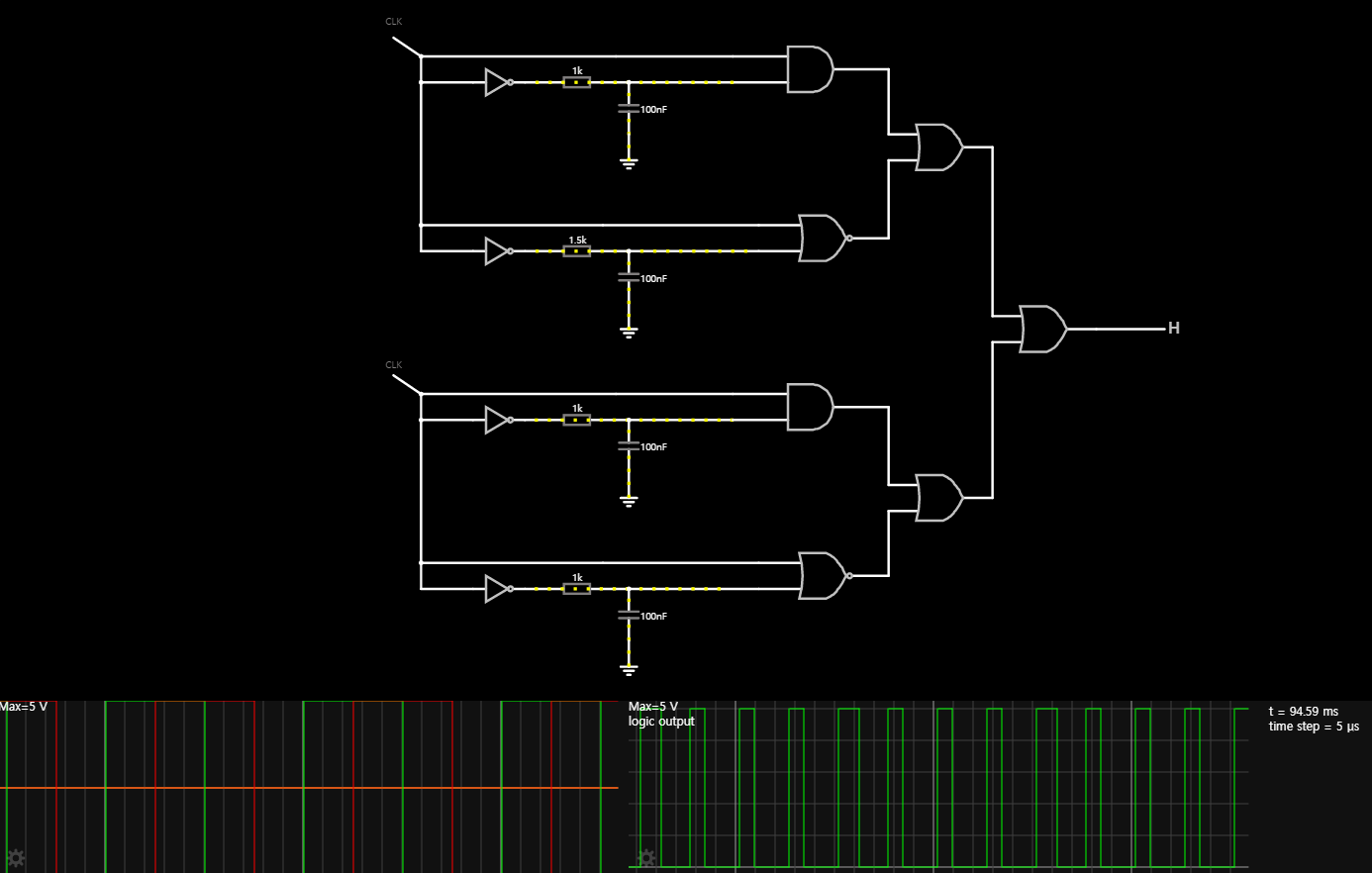

4체배 펄스 신호 만들기
