알리익스프레스
구입가: 개당 $1.21
배송: 무료. 6일 만에 도착.
상품 페이지
https://s.click.aliexpress.com/e/_DmvdRRP
0.49US $ 93% OFF|Mini560 5A DC DC Mini560 PRO Step Down Stabilized Voltage Supply Module 6 30V To 3.3V 5V 9V 12V| | - AliExpre
Smarter Shopping, Better Living! Aliexpress.com
www.aliexpress.com

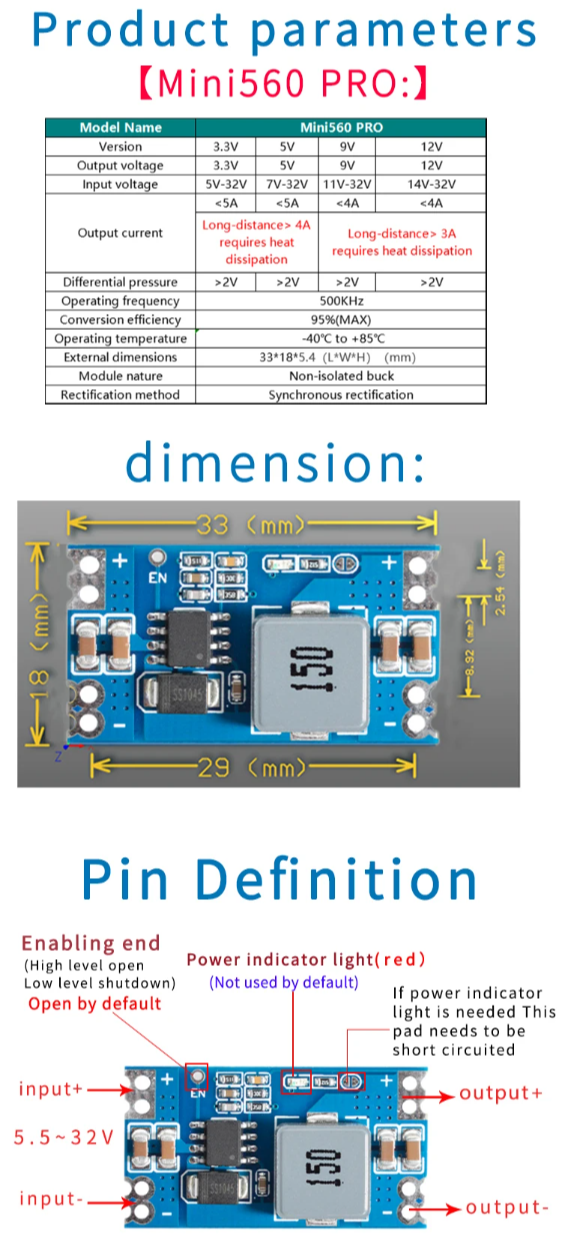

6~30V 입력을 정전압으로 변환하는 스텝 다운 모듈입니다. 스텝 업 회로가 없기 때문에 입력 전압은 출력 전압보다 10% 이상 높아야 합니다. 최저 입력 전압보다 낮으면 출력 전압은 1V 미만이 됩니다.

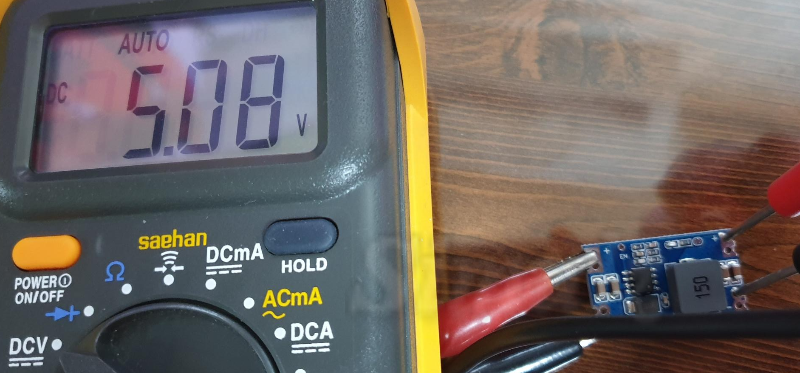

5V 모듈은 USB 전원에 사용할 계획입니다. 실제 출력 전압은 5.08V입니다. USB 충전기는 5.20V 이므로 적당한 출력이라고 볼 수 있습니다.
12V 모듈은 LED, FAN, 자동차 시동 ON 스위치에 사용할 계획입니다. 24V를 사용하는 3D 프린터나 산업용 기기에 12V 제품을 사용할 때 좋습니다. 자동차에는 시동시 13.6V, 14.4V, 16V 정도로 전압이 올라가기 때문에 시동 ON 릴레이 동작용으로 사용하기 좋습니다.
EN
EN 핀은 출력 상태를 나타냅니다. 5V 모듈에서는 4.65V 전압이 출력되며, 12V 모듈에서는 5.0~5.3V 전압이 출력됩니다.
LED
동작 상태를 나타내는 용도이며, 기본값은 점퍼가 Open 상태입니다. 이러한 설계는 절전에 도움이 됩니다. LED를 사용하려면 점퍼를 땜하여 단락시키면 됩니다.
