알리익스프레스
릴레이 타이머 모듈
구입가: $1.39
배송: 무료. 5일 만에 도착.
상품 페이지
https://s.click.aliexpress.com/e/_Dlv4mTT
0.49US $ 93% OFF|12 45 Timer|adjustable Timer Relay Module 6-30v With 12-45min Delay For Customized Circuits
Smarter Shopping, Better Living! Aliexpress.com
www.aliexpress.com
모스펫 타이머 모듈
구입가: $1.59
배송: 무료. 5일 만에 도착.
상품 페이지
https://s.click.aliexpress.com/e/_DDIbpZ7
0.49US $ 94% OFF|TZT DC 12V 24V Dual MOS LED Digital Time Delay Relay Trigger Cycle Timer Delay Switch Circuit Board Timing Cont
Smarter Shopping, Better Living! Aliexpress.com
www.aliexpress.com
타이머 모듈은 모드와 시간 설정을 할 수 있으므로 매우 다양한 곳에 사용될 수 있습니다.
Timer ON 지연, Timer OFF 지연, Timer 반복 실행이 가능합니다.
이번에는 자동차의 웰컴등에 사용하려고 구입해 봅니다.
10A 이하의 AC/DC 기기를 제어할 때, 부하 전압이 다를 때, NO/NC 접점이 필요하면 릴레이 모듈을 사용하면 되고,
연속 15A 이하(최대 30A)의 DC 기기를 제어할 때, 동작 주기가 짧을 때, 무소음을 원하면 모스펫 모듈을 사용하면 됩니다.
릴레이의 수명은 약 10만회 동작. 0.5초 이상의 동작 주기 권장.
모스펫의 수명은 무한(측정 불가). 0.0000001초의 동작 주기 가능.
릴레이 모듈은 구형 펌이고 버그가 있습니다. 모스펫 모듈은 전원 연결 즉시 타이머가 동작하며 설정 가능한 모드가 더 많습니다. 모스펫 모듈을 추천합니다.
릴레이 모듈 버그: 전원 연결 시 2초간 타이머가 동작하지 않음.

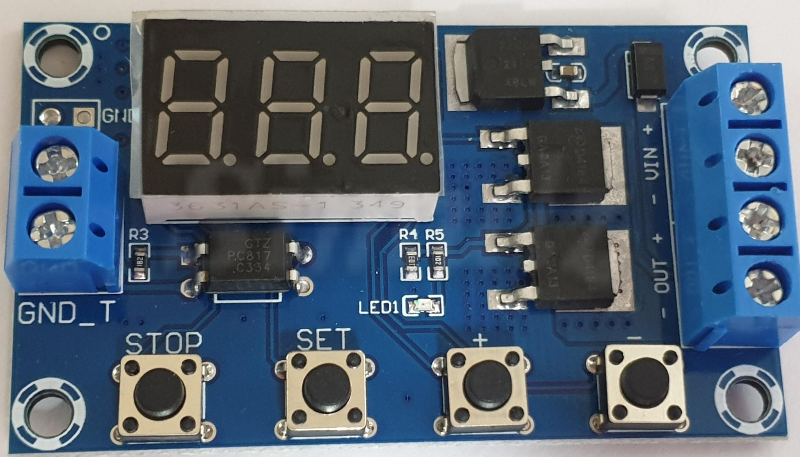

N채널 모스펫은 GND를 제어하므로 VIN+와 OUT+는 연결되어 있습니다. 입출력 전압은 5~36V입니다. 전압이 높을 수록 레귤레이터가 뜨거워집니다.
트리거 모드를 사용할 때에는 트리거에 3~24V+, GND를 모두 연결해야 합니다. GND 연결이 귀찮다면 터미널 옆의 GND_T, GND 점퍼를 단락시키면 됩니다.
릴레이와 모스펫 모듈은 설정 방법이 같습니다.
설정하기

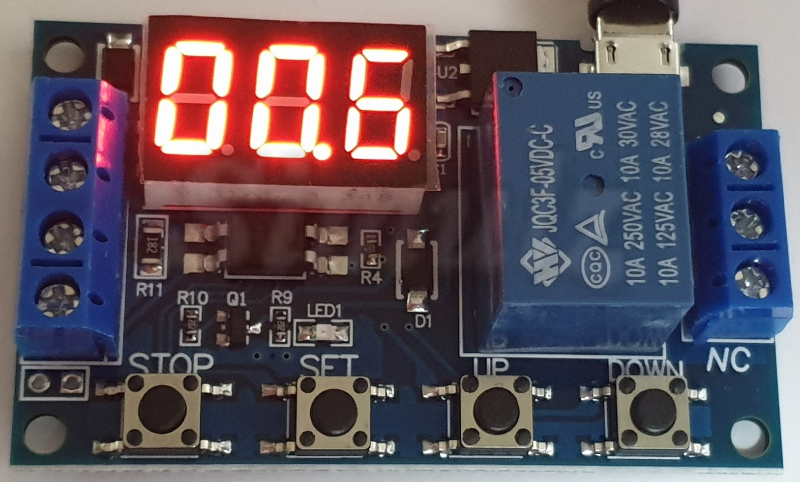

릴레이 모듈은 micro5P USB 포트가 붙어있어서 테스트하기 좋습니다. USB-C 포트가 아닌 것이 아쉽습니다.
짧게와 길게는 모두, 눌렀다 떼는 동작까지 포함이며, 길게는 2초 이상 눌렀다 떼어야 합니다.
STOP
짧게: OFF로 바꿔 릴레이 동작을 멈춥니다. 또 누르면 ON이 됩니다. 릴레이 제어용이며, 프로그램은 계속 동작합니다.
길게: C-L, 0-d 모드를 순환합니다.
- C-L: 절전 모드로 5분 이상 아무런 조작이 없으면 FND가 꺼집니다. 프로그램은 계속 실행됩니다. 배터리 전원을 연결할 때 유용합니다.
- 0-d: FND가 항상 켜져 있습니다. FND는 LED이므로 수명은 약 11.4년입니다.
SET
짧게: 설정 값을 순환하며 보여줍니다.
길게: 프로그램 모드 설정으로 진입하거나 설정에서 빠져나옵니다.
설정 모드에서
- SET 짧게: P(프로그램 모드) - OP(동작 시간) - CL(유휴 시간) - LOP(반복 횟수) 설정으로 전환합니다.
- UP, +: 값을 증가시킵니다.
- DOWN, -: 값을 감소시킵니다.
P3.2에서 UP을 누르면 P-4가 되며, DOWN을 누르면 P3.1이 됩니다.
그다음 SET 버튼을 누르면 OP가 깜빡이며 값이 나타납니다.
소수점 위치에 따라 0.1초부터 999분까지 설정할 수 있습니다.
P 프로그램 모드
P1.1: 트리거 필요. 1회 펄스에 1회 즉시 동작. 동작 중에 트리거가 재 입력 되어도 동작이 유지됨.
P1.2: 트리거 필요. 1회 펄스에 1회 즉시 동작. 동작 중에 트리거가 재 입력될 때마다 재시작 됨.
P1.3: 트리거 필요. 1회 펄스에 1회 즉시 동작. 동작 중에 트리거가 재 입력되면 정지됨.
P-2: 트리거 필요. 1회 펄스에 1회 ON 지연 동작. CL 시간 후에 OP 시간 동안 동작 함.
P3.1: 트리거 필요. 1회 펄스에 LOP회 즉시 동작. 동작 중에 트리거가 재 입력될 때마다 재시작 됨.
P3.2: 트리거 불필요. 전원 연결 시 P3.2 3회 깜빡인 후 LOP회 동작. (MOSFET 모듈은 즉시 동작)
P-4: 트리거 필요. 트리거가 입력되는 동안 즉시 동작 유지 및 OFF 지연 동작. 트리거 OFF 후 OP 시간 동안 동작.
- STOP: 짧게 누를 때마다 시간 설정에서 소수점 위치를 변경합니다.
- 001.: 1~999초
- 00.1: 0.1~99.9초
- 0.0.0.: 1~999분
저장하려면 SET 버튼을 길게 누릅니다.
모든 설정은 전원이 꺼져도 기억을 합니다.
응용
자동차 웰컴등
- P 값: P3.2
- OP 값: 005. (5초간 켜짐)
- CL 값: 임의 (1회이므로 의미 없음)
- LOP 값: 001 (전원 공급 시 1회만 작동)
깜빡이
- P 값: P3.2
- OP 값: 001. (1초간 켜짐)
- CL 값: 001. (1초간 꺼짐)
- LOP 값: 000 (무한 작동)
만약 LOP 값을 000으로 설정하면
동작 중 설정 값 보기에서 LOP 값은 ---으로 표시되며, 다시 설정 모드에서 값을 바꾸려고 UP/DOWN 버튼을 누르면 실제 값은 변하지만 표시는 ---로 유지되는 버그가 있습니다. 값을 변경하고 저장하면 적용됩니다. 다시 설정을 보면 숫자로 바뀌어 있습니다.
트리거 OFF 감지
- P 값: P-4
- OP 값: 001. (1초간 켜짐)
- 릴레이: NC 연결 (전원이 꺼지거나 트리거 선이 끊어지는 순간 릴레이 접점 연결)
발열

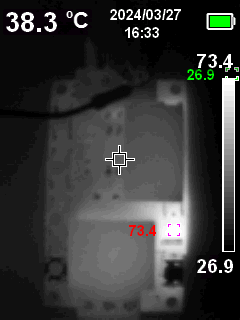

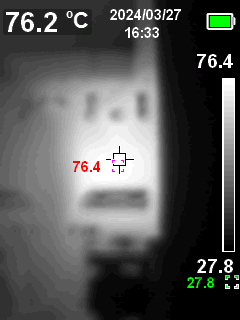

릴레이가 동작 중에는 LM317 레귤레이터가 뜨거워진다. 릴레이는 5V이기 때문. 1분여 만에 70℃를 훌쩍 넘어버리며 근접 측정 시 76℃ 이상을 기록했다. 전용 방열판이 없기 때문에 릴레이가 장시간 켜져야 하는 곳에는 방열을 적용하거나 모듈의 사용에 주의할 필요가 있다.
