🛒 4채널 433MHz RF 무선 송수신기 모듈 테스트

알리익스프레스 주문 품목

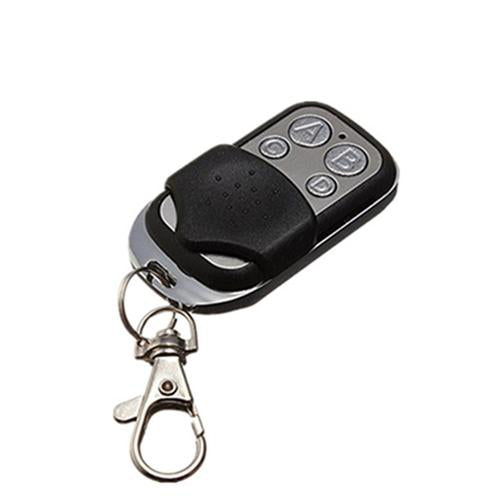

리모컨(+수신기 4개) + 송신기 5개

가격: $9.50 + $4.76 - 할인 = 총 $15.42 (￦20,783), 배송: 9일 만에 도착.

리모컨(+릴레이 수신기), 릴레이 수신기

가격: $8.77 + $4.90 - 할인 = 총 $13.26 (￦17,991), 배송: 7일 만에 도착.

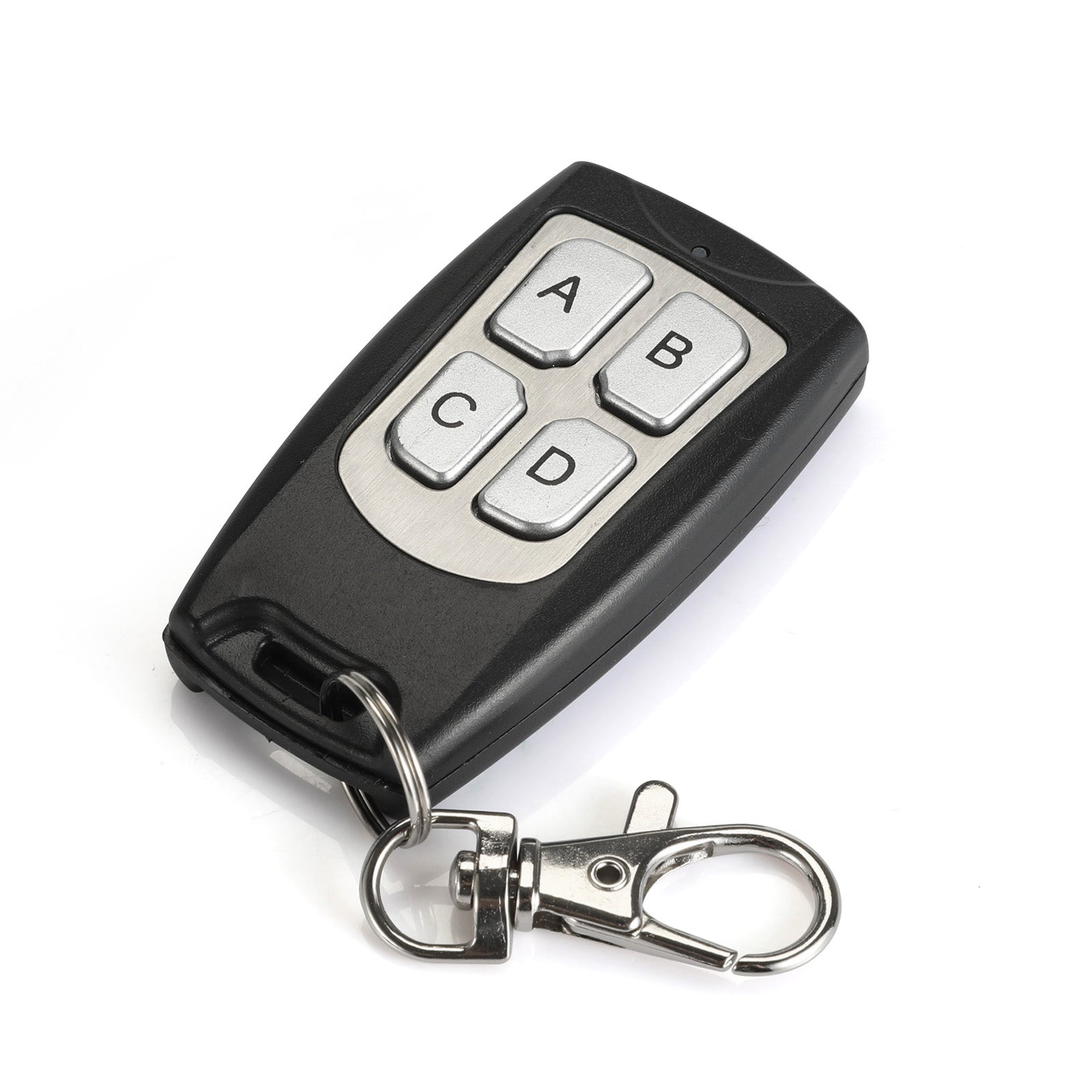

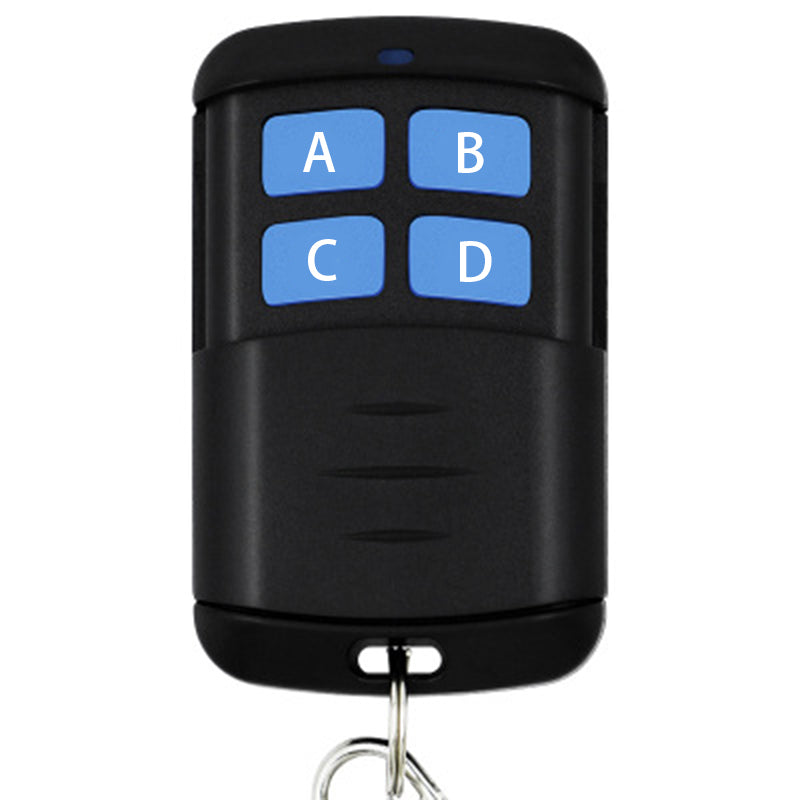

1채널 리모컨 4개

가격: $10.83 (￦14,605), 배송 16일 만에 도착. 🤬

기준 환율: 약 1331~1340



상품 페이지:

리모컨, 무선 수신 모듈

3.0US $ 50% OFF|Qiachip 433mhz Universal Wireless Remote Control 2 - 433mhz Universal Wireless - Aliexpress

무선 송신 모듈

4.76US $ 15% OFF|433 Mhz Transmitter Remote Controls 1527 | 1527 Learning Code 433mhz Transmitter - Remote Control - Aliexpress



리모컨, 릴레이 수신기

4.75US $ 50% OFF|Qiachip 433mhz Wireless Remote 4ch | Qiachip Wireless Remote Control - 433mhz - Aliexpress

무선 버튼 리모컨

1.9US $ 40% OFF|433mhz 4 Button Ev1527 Code Remote Control | Ev1527 Learning Code Remote Control - 1 - Aliexpress

---

리모컨 조작과 신호 제어를 하기 위해 4Ch 제품을 선택했다.
(QIACHIP 상점에서는 4채널이 최대)

송신 모듈은 NPN 입력이며, 수신 모듈은 PNP 출력이다. 릴레이 제어 수신 모듈도 있기 때문에 GND 신호를 내보낼 수 있지만, 송신 모듈에 +V 전압 신호를 입력하려면 별도의 NPN 회로를 만들어야 한다. 대신 리모컨을 사용하면 된다.

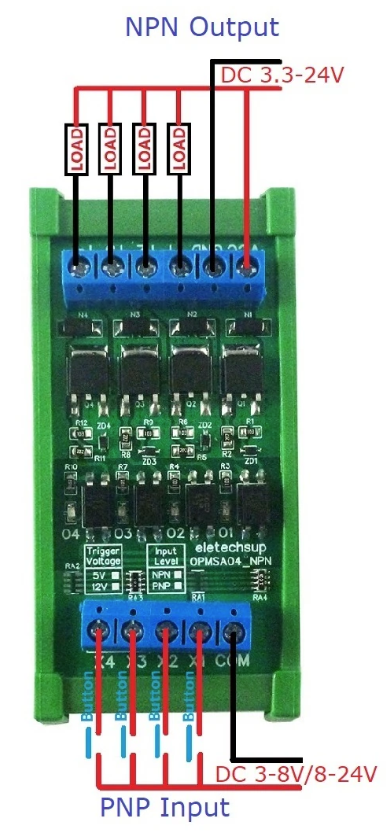

PNP to NPN 변환 보드

---

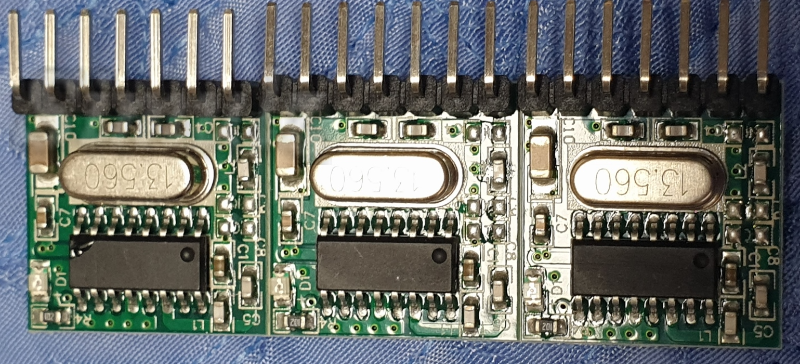

수신 모듈

제어 대상이 (V+) 신호를 필요로 한다면 작은 수신 모듈을 사용하면 되지만, (GND) 신호나 많은 전류를 필요로 한다면 ULN2003이나 릴레이 모듈을 사용하면 된다.

여러 개 주문 시 V컷 된 PCB가 붙어있는 채로 배송이 되어 부러뜨리는 맛이 있음.

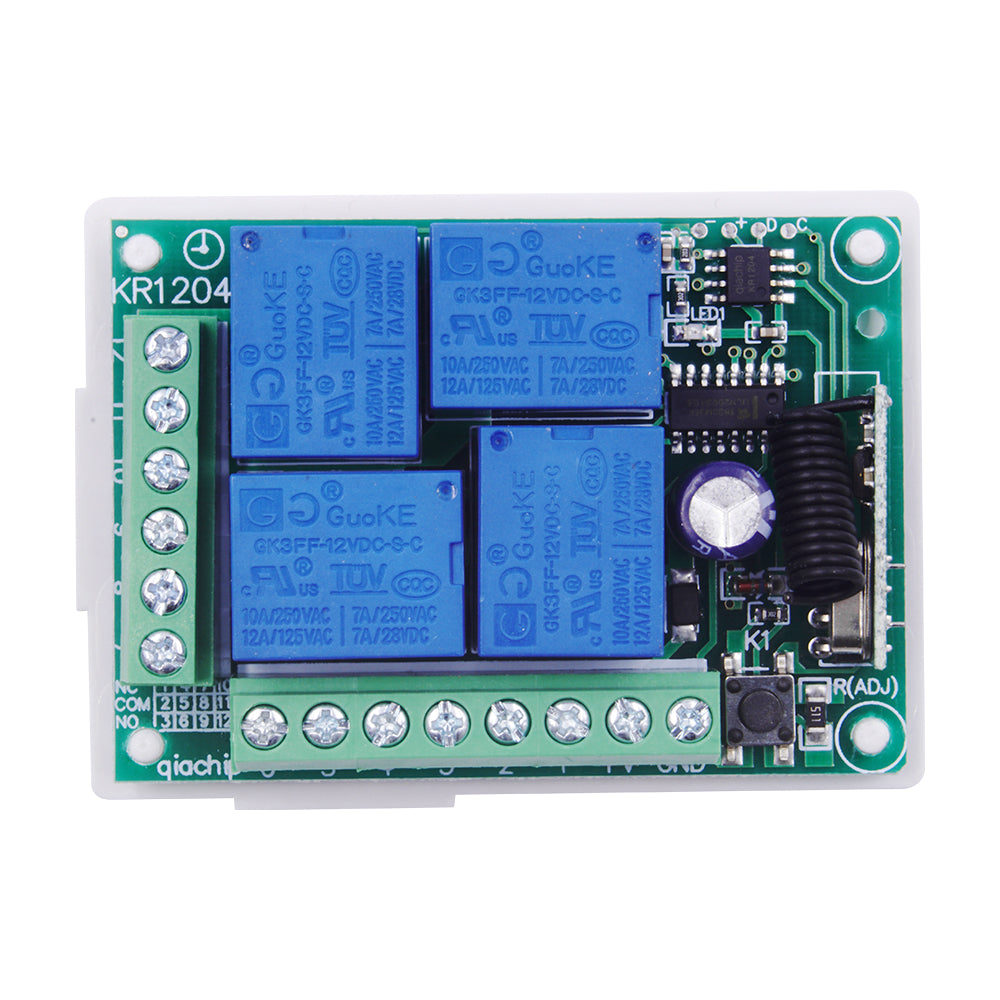

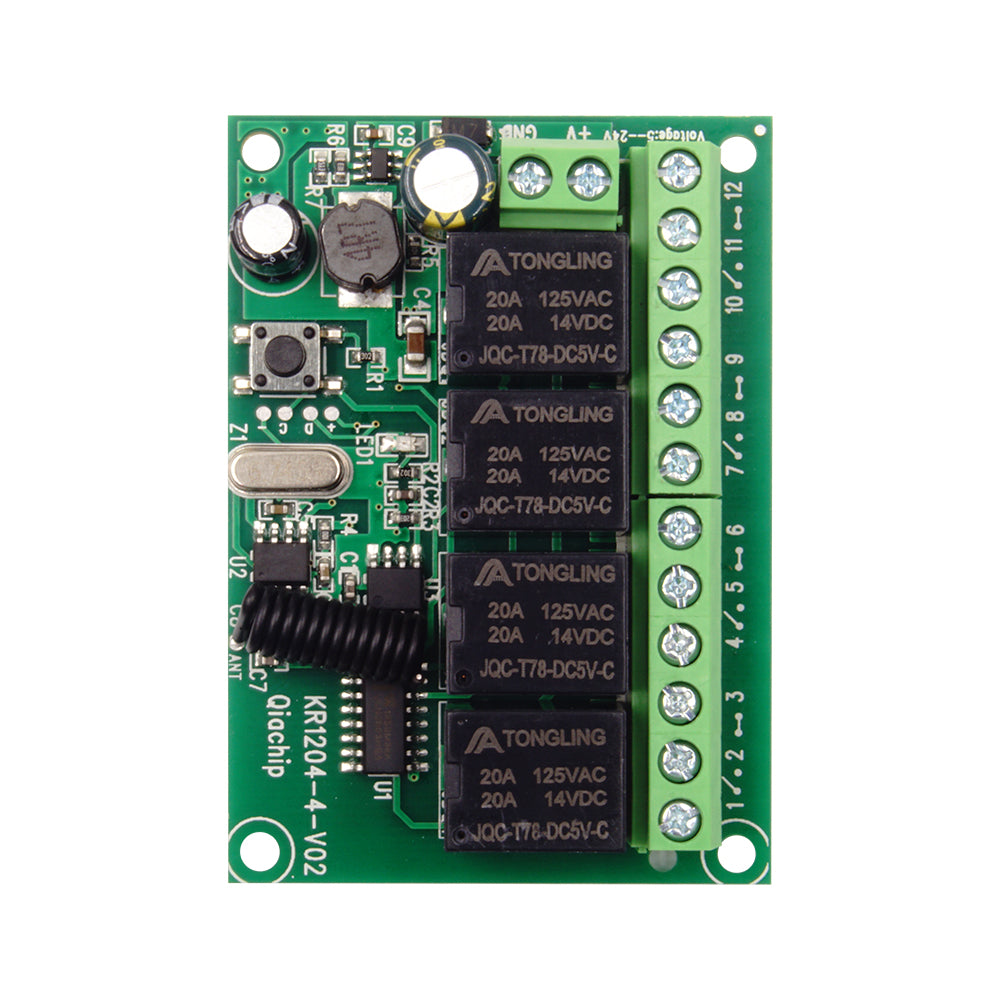

파워 릴레이를 사용하여 스위치 역할을 함. PCB는 케이스 뒷면에 볼트로 고정하고 덮개를 끼우는 방식으로 외부에 설치 가능.

• 전원은 6~30V 입력이므로 12V, 24V를 사용하는 자동차나 산업 현장에서 쉽게 사용할 수 있다.
• 릴레이마다 N.O., COM, N.C. 접점이 있으므로 A, B 접점을 모두 사용할 수 있다.

여기서 주의해야 할 점은, 릴레이 순서가 1, 2, 3, 4가 아니라 2, 1, 4, 3으로 동작한다는 것.
1채널 리모컨을 눌렀을 때, 두 번째 릴레이가 동작한다. 4채널 리모컨과 송신 모듈도 마찬가지.
(판매자에게 문의하니 제품 문제를 인정했다)

수신 모듈에는 여러 개의 송신 모듈을 등록할 수 있다. 아래의 송신기를 모두 페어링 후 동작시킬 수 있다.

• 택트 스위치를 8번 누르면 초기화된다.
• 택트 스위치를 1번 누르면 순간 모드로 송신기를 등록하는 모드가 되어 LED가 깜빡인다. 이때 송신기의 버튼을 누르면 등록된다. 동작 시, 송신기 버튼을 누를 때만 켜진다.
• 택트 스위치를 2번 누르면 토글 모드로 송신기 등록할 수 있다. 동작 시, 누를 때마다 상태가 반전된다.
• 택트 스위치를 3번 누르면 래치 모드로 송신기를 등록할 수 있다. 동작 시, A 버튼을 누르면 켜지고, B 버튼을 누르면 꺼진다.
• 택트 스위치를 4번 누르면 2채널은 순간 모드, 2채널은 토글 모드가 된다.
• 택트 스위치를 5번 누르면 2채널은 순간 모드, 2채널은 래치 모드가 된다.
• 택트 스위치를 6번 누르면 2채널은 토글 모드, 2채널은 래치 모드가 된다.
• 택트 스위치를 7번 누르면 2채널은 래칭 모드, 2채널은 래치 모드가 된다.

래치(Latch): 값을 기억하는 기능으로, 전원이 복구될 때 마지막 상태로 동작함.
수신 모듈에서는 한 번에 하나의 출력만 동작함. 나머지 출력은 꺼짐.

---

응용 예

모터 정역 제어

5, 6, 7의 래치 모드를 사용한다. C 릴레이가 켜져있을 때 D 신호를 수신하면 C릴레이가 꺼지면서 D 릴레이가 켜진다.
3의 래치 모드는 4개의 릴레이 중 1개만 켜진다. 모터 2개를 제어할 때에는 7번 모드를 사용한다.

---

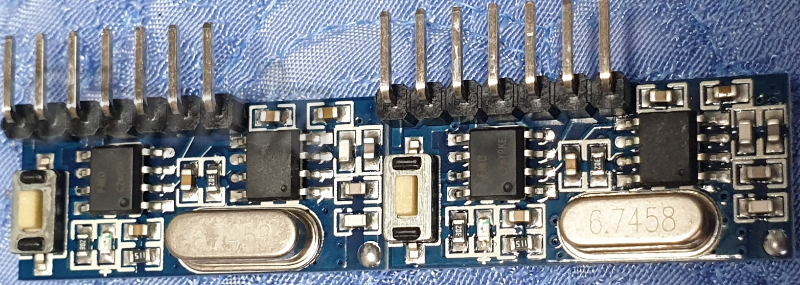

송신 모듈

사용자가 직접 원격 제어를 할 때는 리모컨을 사용하고, 회로를 통해 원격 제어를 하려면 송신 모듈을 사용하면 된다.

• 하나의 수신 모듈에 여러 개의 송신 모듈을 등록할 수 있다. 등록 모드에서 각 리모컨의 1번 버튼을 한 번씩 눌러주면 된다.
• 하나의 송신 모듈을 여러 개의 수신 모듈에 등록하면 동시에 여러 수신 모듈을 조작할 수 있다.
