스텝 업/다운, 부스터/벅 모듈입니다.
용도
- 배터리 충전: 솔라셀 축전지, 자동차 보조 배터리, 리튬 배터리
- DC 컨버터 전원 공급기
이 모듈의 특징은 CC 출력 및 저전압 차단 기능입니다. LTC3780 IC를 사용하여 효율이 매우 높아 MPPT 대용으로 사용할 수 있습니다.
입력 사양은 5~32V이며, 출력 전압은 1~30V입니다.
전류는 최대 10A이며 연속 사용은 7A를 권장합니다.
사용
이 보드의 단점은 터미널 블록입니다. 블록 구멍이 너무 작아서 20AWG 전선에 납을 입혔다면 억지로 겨우 끼워넣을 정도입니다. 그래서 HIV같은 단심 전선은 사용이 불가능합니다.

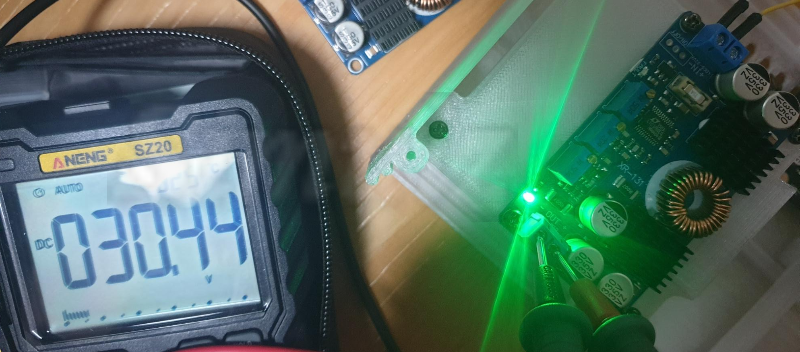

기술 지원도 부족합니다. 볼륨을 최대로 돌렸는데도 보드 한 개는 28.5V가 나옵니다. 그런데도 담당자는 20바퀴를 더 돌리라고 합니다.

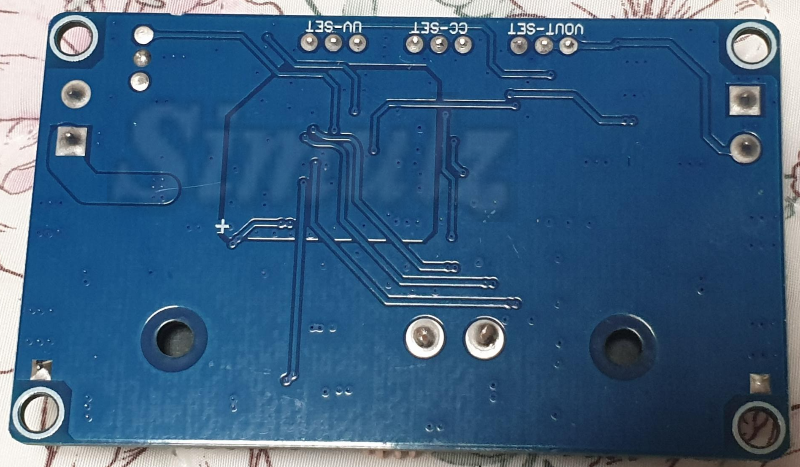

저전압 차단 기능
UV 볼륨으로 조절할 수 있으며 차단 전압에서 입력 전압이 +3~4.1V 까지는 전압이 비례적으로 올라가며, 그 이상의 전압이 입력되면 설정 전압으로 출력이 됩니다.
UV를 10.00V로 설정하고 CV를 최대(30V)로 설정했을 때,
입력 전원이 10.0V이하이면 출력이 차단된다. (Fault LED 켜짐)
입력 전원이 10.1V부터 13~14.1V이면 출력 전압이 비례적으로 반응한다. (Fault LED, OK 켜짐. 트리거 되지 않음)
입력 전원이 14.2V이상이면 30V로 정전압 출력 된다. (Fault LED 꺼짐. OK 켜짐. CV 트리거 됨)
다시 입력 전원을 10.1~14.1V로 낮추면 출력 전압은 유지된다.
다시 입력 전원을 10.0V 이하로 낮추면 출력 전압은 0V까지 내려간다.
볼륨은 CW 방향이 증가, CCW 방향이 감소입니다. 한계치를 넘어가면 틱 소리가 들립니다.
온도

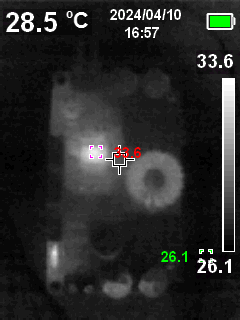

전원 입력 수 초 후에 측정했을 때, 퓨즈와 OK LED에서 발열이 측정되었습니다.

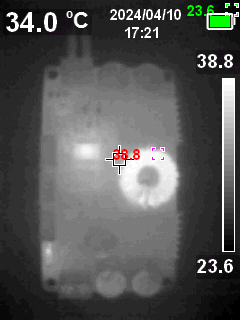

무부하 상태로 20여 분이 지났을 때 코일에서 발열이 측정되었습니다.
