실험
LED로 복구 동작 상태를 확인할 수 있습니다.

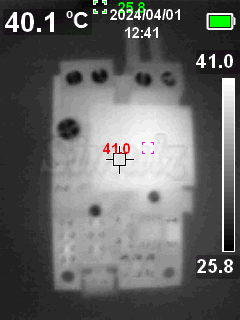

릴레이가 켜졌을 때의 온도 분포입니다.
특징

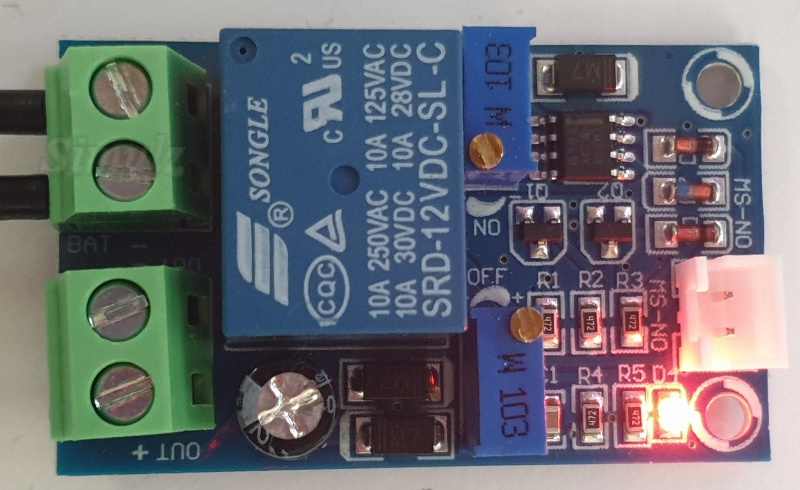

- 릴레이 ON 전압 설정 볼륨
- 릴레이 OFF 전압 설정 볼륨
이 모듈은 볼륨이 2개입니다. 그래서 히스테리시스 구간을 설정할 수 있습니다. 이 기능은 깜빡임을 없애기 위해 필수로 있어야 하는 기능입니다. 온도 컨트롤러처럼...
차단 전압을 11V, 복구 전압을 13V로 설정했을 경우.
▶️ 입력 전압이 13V 이상이면 릴레이가 켜지며, 11V 이하이면 릴레이가 꺼집니다.
입출력 GND는 연결되어 있으며 + 극은 릴레이로 제어합니다.
볼륨 조절 주의
- LED만 켜지고 릴레이가 작동하지 않는 구간: 전압 부족.
- 릴레이가 작동하나 LED가 약하게 켜지는 구간: 차단 전압보다 높아도 복구 전압 미만이면 릴레이 꺼짐.
- 릴레이와 LED가 밝게 켜지는 구간: 전압 충분. 정상 동작.
차단 볼륨을 반바퀴 돌리면 0.4V, 복구 볼륨을 반바퀴 돌리면 0.5V가 변화합니다.
설정 방법
공장 출하 값은 차단 11V, 복구 12.5V로 설정되어 있다고 합니다. 이 외의 전압으로 정확한 볼륨 설정을 하려면 가변 전원 공급기를 사용해야 합니다.
🛒⚡60V 400W 디지털 파워 서플라이, RIDEN RD6006
🛒 디지털 DC-DC 컨버터, DPS3005, 사용설명서 ⚡
- 복구 전압을 13V로 설정하려면 복구 볼륨을 CW로 1회전 이상 돌립니다.
- 입력에 13V 전원을 공급 후 릴레이가 켜지고 LED가 밝게 켜질 때까지 볼륨을 천천히 CCW로 돌립니다.
- 차단 전압을 10V로 설정하려면 차단 볼륨을 CCW로 1회전 이상 돌립니다.
- 입력에 10V 전원을 공급 후 릴레이가 꺼질 때까지 볼륨을 천천히 CW로 돌립니다.
- 입력 전원을 10~13V로 가변 조정하면서 릴레이 동작을 확인합니다.
응용
블랙박스 저전압 차단
모듈의 입력 터미널에 배터리 전원을 연결하고, 출력에는 블랙박스를 연결합니다.
보조 배터리 주행 충전
모듈의 입력 터미널에 주 배터리를 연결하고, 출력에는 보조 배터리를 연결합니다. 시동 중에는 릴레이가 켜지면서 보조 배터리가 충전됩니다.
비상 시동 기능
모듈의 PH2.0 2P 소켓 핀에 스위치를 연결하여 단락 시키면 릴레이가 강제로 켜집니다.
