KiCad, JCLPCB 주문용 거버 설정

PCB 편집기 파일 - 기판 제조 출력 - 거버 파일(.gbr)... 항목을 선택한다. 위 그림처럼 설정하는 것이 JCLPCB 권장값이다. 플롯 버튼을 누른다. 드릴 파일 생성... 버튼을 누른다. 위 그림처럼 설정하는 것이 JCLPCB 권장값이다. 드릴 파일 생성 버튼을 누른다. 맵 파일 생성 버튼을 누른다. 총 13개의 파일이 생성된다. 검사 사이트 Gerberview (samplepcb.co.kr) Gerberview www.samplepcb.co.kr 위 페이지에 13개 거버 파일을 드래그&드롭을 하면 아래 처럼 미리보기가 된다. 이상이 있으면 오류 메시지가 나타난다. 주문 사이트 PCB Order & Online PCB Quote & PCB Assembly Quote - JLCPCB PCB Pr..

전기전자/정보 2023. 4. 23. 14:33

KiCad, PCB 디자인 - 계층 도면, BUS 통신

계층 시트 회로가 복잡할 수록, 도면 한 장에 넣는 것보다는 그룹별로 도면을 나누는 것이 관리하기 좋습니다. 프로젝트에 위와 같은 계층 도면을 만들었습니다. 계층 시트 추가 버튼을 누르고 상자를 그리면 시트 속성 창이 나타나며, 시트 이름과 파일명을 지정하면 됩니다. 계층 시트는 다단계로 만들 수 있습니다. 계층 시트 내에 계층 시트를 추가하면 됩니다. 외부 시트를 추가할 수도 있습니다. 버스 계층 라벨로 도면間 통신하기 도면끼리 통신을 해야할 때, 계층 라벨을 사용하면 외부와 연결할 수 있습니다. 네트마다 계층 라벨을 만들면 매우 복잡해집니다. 비슷한 이름의 라벨은 버스로 묶을 수 있습니다. 계층 시트 내부로 들어간 다음, 위와 같이 네트를 만들면 됩니다. 와이어(W)를 그리고, 버스 항목 추가(Z)를..

전기전자/설계&도면 2023. 3. 29. 20:18

KiCad, PCB 디자인 규칙 (1.6t, 1oz)

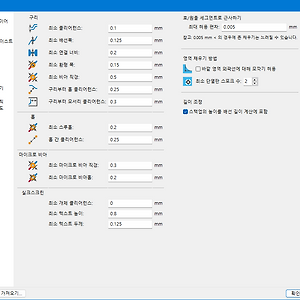

PCB 제조 업체에 주문할 때 사용하는 PCB 디자인 규격을 정리합니다. 한샘디지텍 기준입니다. 공통 사양 2Layer FR-4 Nomal 1.6t 1oz HASL 패턴 패턴 라인, 공백 구리 두께: 1oz = 0.035mm 구리 폭: 0.125mm (5mil) 구리 간격: 0.100mm (4mil) Filled Via 구리 폭, 간격: 0.200mm (8mil) 환형 고리 Via 홀: 0.15mm 부품 홀: 0.2mm 돌출 방지 외곽 편측 0.3mm 이내 패턴 설계 금지. V 컷팅은 0.5mm 이내 패턴 설계 금지. 솔더 마스크 솔더 마스크 크기 마스크 크기는 1:1 비노출 도체와 0.05mm 이상 솔더 마스크 댐 노출 도체와 0.1mm 이상 (Green, Red, Yellow, Blue) 노출 도체와..

전기전자/설계&도면 2023. 3. 28. 17:25

KiCad, 메탈 푸시락 SPDT LED 스위치 심볼 만들기

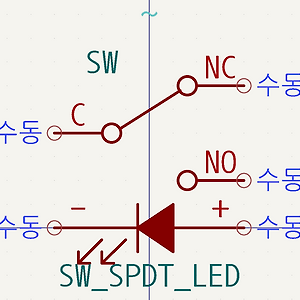

목표물: 푸시락 버튼, NO/NC, LED조광 L16HNR-BLUE LOCK(PUSH LED METAL SWITCH 12V) / 디바이스마트 (devicemart.co.kr) L16HNR-BLUE LOCK(PUSH LED METAL SWITCH 12V) 푸쉬락(PUSH ROCK) 스위치 / 색상: BLUE (조광형) / 정격 전류 : 3A / 정격전압-AC : 250 VAC / 재질 : Chrome / 홀가공 : 16mm / 스위치 : 18mm / LED발광 Ring타입 / 생활방수 / 돌출형 www.devicemart.co.kr KiCad를 실행 후 심볼 편집기(Ctrl+L)를 실행합니다. 사용자 라이브러리에 새로운 심볼을 생성 후, 아래처럼 그려줍니다. 처음부터 그리는 것은 귀찮으니 기본 심볼에서 개..

전기전자/설계&도면 2023. 3. 28. 10:56

KiCad, ADS1115 풋프린트, 3D 모델 추가하기

오래전에 만들었던 자료이지만 다시 꺼내서 살펴봅니다. 목표물: ADS1115 4채널 ADC 모듈 ADS1115 4채널 16비트 ADC 모듈 [SZH-EKBG-024] / 디바이스마트 (devicemart.co.kr) ADS1115 4채널 16비트 ADC 모듈 [SZH-EKBG-024] Interface Type: I2C / Input Voltage: 2.0 - 5.5V / Size: 29mm x 18mm www.devicemart.co.kr 8bit MCU에서 아날로그 전압값을 16비트로 받아야할 때 사용합니다. KiCad 7 실행 목록에서 풋프린트 편집기 아이콘을 누릅니다. 개인 라이브러리를 만들고 새로운 풋프린트(Ctrl+N)를 만듭니다. 라이브러리는 폴더를 나타내며, 풋프린트는 .kicad_mod ..

전기전자/설계&도면 2023. 3. 27. 21:26

KiCad, 심볼 기본 참조 지정자

심볼 작성시 기본 참조 지정자는 부품 유형을 나타내는, 부품 번호의 앞글자이다. 대표적으로 R은 저항을 나타내며, R1, R2 식으로 번호가 붙는다. 지정 구성 요소 유형 A 하위 어셈블리 또는 플러그인 모듈 AE 안테나 BT 배터리 C 캐패시터 D 다이오드 DS 디스플레이 F 퓨즈 FB 페라이트 비드 FD 기준점 (SMT 작업에 쓰는 구멍) FL 필터 H 하드웨어 (마운트 볼트 구멍 등) J 잭, 고정식 커넥터 (내부용) JP 점퍼 / 링크 K 릴레이 L 인덕터, 코일, 페라이트 비드 LS 확성기 또는 부저 M 모터 MK 마이크 P 플러그, 이동식 커넥터 (외부용) Q 트랜지스터 R 저항 RN 병렬 저항 RT 써미스터 (열 가변 저항) RV 바리스터 (서지 보호기) SW 스위치 T 변압기 TC 써모커플..

전기전자/설계&도면 2023. 3. 27. 12:31

KiCad, Demo - video 카드 PCB 살펴보기

데모 프로젝트 중 video 파일을 열어봅니다. 위와 같은 그래픽 카드 프로젝트입니다. 3D 뷰어로 PCB를 미리볼 수 있습니다. 단순한 사각형만 여러개 보이는데, 하위 도면 시트를 나타냅니다. KiCad는 하나의 프로젝트에서 여러 도면을 만들고 연결할 수 있습니다. 도면마다 계층 라벨을 지정하면 도면 외부로 신호를 연결할 수 있습니다. 다른 도면으로 버스 연결된 모습입니다. 강조 기능을 사용하면 분홍색으로 네트와 핀 연결 상태를 보여줍니다. buspci 상자를 더블클릭해서 도면을 열어봅니다. 전역 라이브러리에 없는 거대한 심볼들이 있습니다. 사용된 심볼은 프로젝트 내에 저장되기 때문에 프로젝트를 다른 PC에 복사하거나 KiCad를 재설치 하더라도 사용자정의 심볼, 풋프린트를 그대로 사용할 수 있습니다...
